Page 177 of 260

175
Ved funksjonsproblemer
824V
12V
-+
Denne etiketten betyr at du kun må bruke 12 V-lader, ellers kan det oppstå uopprettelige skader på det elektriske utstyret
knyttet til Stopp & Start.
Prøv aldri å lade et frosset batteri – Fare
for eksplosjon!
Hvis batteriet er frosset, må du få det
kontrollert hos PEUGEOT eller på et
kvalifisert verksted, som vil kontrollere at de
interne komponentene ikke er skadet, og
at batterihuset ikke er sprukket, ettersom
det kan forårsake lekkasje av giftig og
korroderende syre.
Frakobling av batteriet
For å opprettholde godt nok ladenivå for start av
motoren anbefales det å koble fra batteriet hvis
bilen skal stå lenge uten bruk.
Før du kobler fra batteriet:
► Lukk alle åpninger (dører , koffertlokk, vinduer, tak).
► Slå av alt utstyr som trekker strøm (bilradio, vindusviskere, lys osv.),► Slå av tenningen og vent i 4 minutter .
På batteriet er det bare nødvendig å koble fra
plusspolen.
Pol med hurtiglåsing
Frakobling av polen (+)
► Løft opp det eventuelle plastdekslet på plusspolen (+).► Løft platen A helt opp for å låse opp klemmen
B.
► Fjern klemmen B ved å løfte den opp.
Tilkobling av plusspolen (+)
► Løft platen A helt opp.► Sett den åpne klemmen B tilbake på plass på
plusspolen (+).
► Trykk klemmen B helt ned.► Senk platen B ved å låse klemmen A.► Løft opp det eventuelle plastdekslet på plusspolen (+).
Ikke bruk makt på hendelen, for hvis
klemmen er feil plassert, er låsing ikke
mulig. Begynn på nytt.
Etter tilkobling
Når batteriet er koblet til, slår du på tenningen
og venter 1 minutt før du starter motoren for
å aktivere initialisering av de elektroniske
systemene.
Hvis små problemer likevel vedvarer etter denne
operasjonen, tar du kontakt med en PEUGEOT-
forhandler eller en kvalifisert verksted.
Page 178 of 260

176
Ved funksjonsproblemer
Tilgang til verktøy
Hvis du vil ha mer informasjon om
verktøysettet, se det aktuelle avsnittet.
Tauing av bilen
Tilgang til feste for tauekrok:
► Hekt av dekselet ved å trykke på venstre side.► Slipp ut dekselet mot høyre og deretter nedover.
Tilbakestill noe utstyr, med henvisning til relevant
del:
– Fjernkontroll eller elektronisk nøkkel (avhengig av versjon).– Soltak og elektrisk solgardin.– Elektriske vinduer .– Dato og klokkeslett.– Lagrede radiostasjoner .
Ved kjøring etter at motoren har blitt
startet første gang, kan det hende at
Stopp & Start-systemet ikke virker som det
skal.
I dette tilfellet blir systemet først tilgjengelig
igjen etter at bilen har stått stille en
sammenhengende periode. Hvor lenge
avhenger av utvendig temperatur og
batteriets ladetilstand (opptil ca. 8 timer).
Tauing av bilen
Generelle anbefalinger
Overhold lovgivningen i landet der du
kjører.
Kontroller at vekten til bilen som trekker er
høyere enn vekten til bilen som taues.
Føreren må sitte bak rattet på bilen som
taues og inneha gyldig førerkort.
Ved tauing med alle fire hjul på bakken skal
det alltid brukes en godkjent trekkstang. Det
er forbudt å bruke tau eller stropper.
Bilen som trekker må kjøre i gang sakte og
forsiktig.
Når bilen taues med motoren av, er det ingen
bremse- og styrehjelp lenger.
En profesjonell bilbergingstjeneste
må kontaktes hvis:
– bilen stopper på motorvei eller på annen høyhastighetsvei,
– det er umulig å sette girkassen i fri, frigjøre rattstammen eller koble ut
parkeringsbremsen,
– når det ikke er mulig å taue en bil med automatisk girkasse, med motoren i gang,– hvis bilen må taues med kun to hjul på bakken,– bil med firehjulstrekk,– hvis du ikke har godkjent slepestang, osv .
Før bilen taues er det viktig å sette den i
frihjulsmodus.
Du finner mer informasjon om Endring til
frihjul i det aktuelle avsnittet.
Elektrisk motor
Elektriske biler skal aldri brukes til
veitransport.
Den kan for eksempel brukes til å komme seg
opp av en grøft.
Tauebegrensninger
Biltype
(motor/girkasse)girkasse Forhjul på bakken
Bakhjul på bakkenLastevognFire hjul på bakken med
tilhengerfeste
Forbrenningsmotor/manuell
Forbrenningsmotor/
automatisk
Page 179 of 260

177
Ved funksjonsproblemer

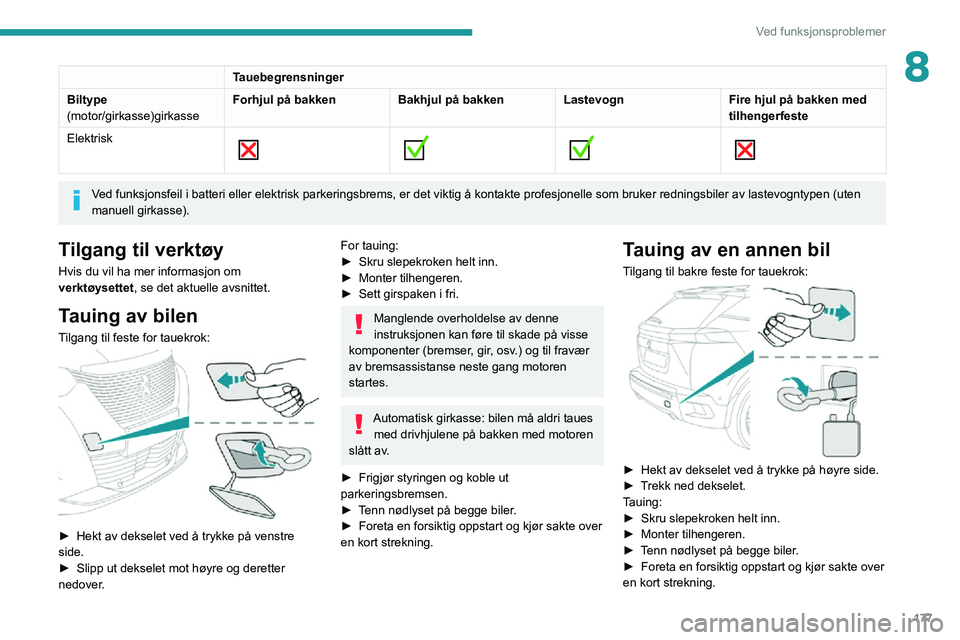

8Tauebegrensninger
Biltype
(motor/girkasse)girkasse Forhjul på bakken
Bakhjul på bakkenLastevognFire hjul på bakken med
tilhengerfeste
Elektrisk
Ved funksjonsfeil i batteri eller elektrisk parkeringsbrems, er det viktig å kontakte profesjonelle som bruker redningsbiler av lastevogntypen (uten
manuell girkasse).
Tilgang til verktøy
Hvis du vil ha mer informasjon om
verktøysettet
, se det aktuelle avsnittet.
Tauing av bilen
Tilgang til feste for tauekrok:
► Hekt av dekselet ved å trykke på venstre side.► Slipp ut dekselet mot høyre og deretter nedover.
For tauing:► Skru slepekroken helt inn.► Monter tilhengeren.► Sett girspaken i fri.
Manglende overholdelse av denne
instruksjonen kan føre til skade på visse
komponenter (bremser, gir, osv.) og til fravær
av bremsassistanse neste gang motoren
startes.
Automatisk girkasse: bilen må aldri taues med drivhjulene på bakken med motoren
slått av.
► Frigjør styringen og koble ut parkeringsbremsen.► Tenn nødlyset på begge biler.► Foreta en forsiktig oppstart og kjør sakte over en kort strekning.
Tauing av en annen bil
Tilgang til bakre feste for tauekrok:
► Hekt av dekselet ved å trykke på høyre side.► Trekk ned dekselet.Tauing:► Skru slepekroken helt inn.► Monter tilhengeren.► Tenn nødlyset på begge biler.► Foreta en forsiktig oppstart og kjør sakte over en kort strekning.
Page 180 of 260

178
Tekniske spesifikasjoner
Motoregenskaper og
tauet last
Motorer
Motorkjennetegn er oppført i vognkortet og i
salgsbrosjyrer.
Maks. motoreffekt korresponderer med
den typegodkjente verdien på testbenk, i
henhold til definerte betingelser i
EU-regelverket (direktiv 1999/99/CE.)
Hvis du vil ha mer informasjon, kan du kontakte
enPEUGEOT forhndler eller et kvalifisert
verksted.
Vekt og tilhengervekt
Vekt og tilhengervekt for bilen din står oppført i
vognkortet og i salgsbrosjyrer.
Disse verdiene står også oppført på fabrikantens
typeplate.
Hvis du vil ha mer informasjon, kan du kontakte
enPEUGEOT forhandler eller et kvalifisert
verksted.
Total vogntogvekt og de oppførte
tilhengervektene er gyldige for en maksimal
høyde på 1000 meter. Maksimal tilhengervekt
må redusere i trinn på 10 % for hver 1 000 meters stigning.
Maksimal tillatt vekt på kulen tilsvarer vekten
som er tillatt på tilhengerfestet.
Når utetemperaturene er høye, kan
bilens ytelse begrenses for å beskytte
motoren. Når den utvendige temperaturen er
over 37 °C, skal tilhengervekten reduseres.
Hvis man bruker en lettlastet bil til å
trekke en tilhenger, kan dette gå ut over
bilens kjøreegenskaper.
Vær oppmerksom på at stopplengden øker
når man kjører med tilhenger.
Under tauing må du aldri overskride 100 km/t (overhold lokal lovgivning).

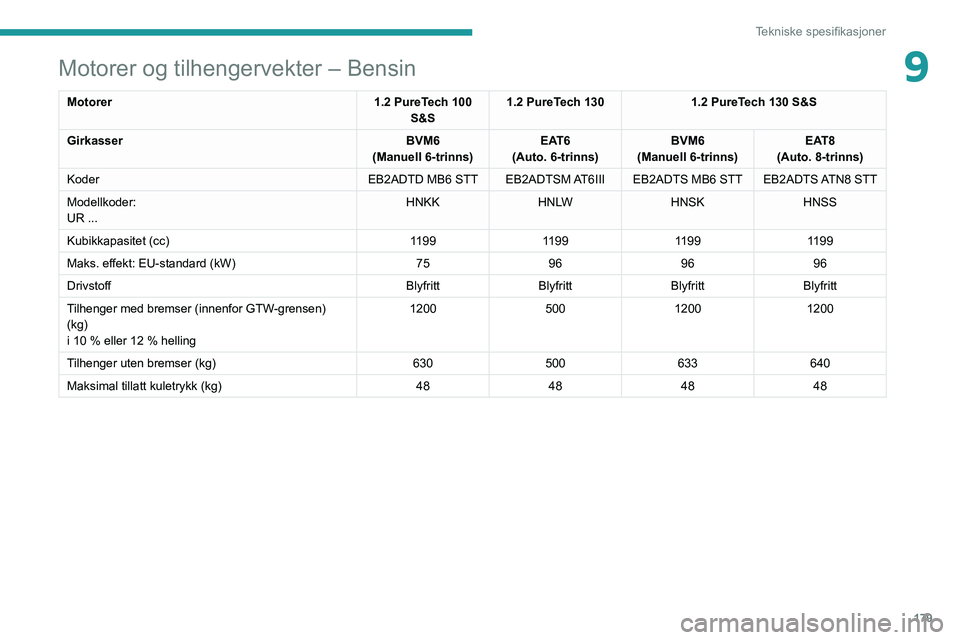

Motorer og tilhengervekter – Bensin
Motorer 1.2 PureTech 100
S&S 1.2 PureTech 130
1.2 PureTech 130 S&S
Girkasser BVM6
(Manuell 6-trinns) EAT6
(Auto. 6-trinns) BVM6
(Manuell 6-trinns) EAT8
(Auto. 8-trinns)
Koder EB2ADTD MB6 STTEB2ADTSM AT6IIIEB2ADTS MB6 STT EB2ADTS ATN8 STT
Modellkoder:
UR ... HNKK
HNLW HNSKHNSS
Kubikkapasitet (cc) 1199119911991199
Maks. effekt: EU-standard (kW) 75969696
Drivstoff BlyfrittBlyfrittBlyfrittBlyfritt
Tilhenger med bremser (innenfor GTW-grensen)
(kg)
i 10 % eller 12 % helling
1200 5001200 1200
Tilhenger uten bremser (kg) 630500633640
Maksimal tillatt kuletrykk (kg) 48484848
Page 181 of 260
179
Tekniske spesifikasjoner
9Motorer og tilhengervekter – Bensin
Motorer1.2 PureTech 100
S&S 1.2 PureTech 130
1.2 PureTech 130 S&S
Girkasser BVM6
(Manuell 6-trinns) EAT6
(Auto. 6-trinns) BVM6
(Manuell 6-trinns) EAT8
(Auto. 8-trinns)
Koder EB2ADTD MB6 STTEB2ADTSM AT6IIIEB2ADTS MB6 STT EB2ADTS ATN8 STT
Modellkoder:
UR ... HNKK
HNLW HNSKHNSS
Kubikkapasitet (cc) 1199119911991199
Maks. effekt: EU-standard (kW) 75969696
Drivstoff BlyfrittBlyfrittBlyfrittBlyfritt
Tilhenger med bremser (innenfor GTW-grensen)
(kg)
i 10 % eller 12 % helling
1200 5001200 1200
Tilhenger uten bremser (kg) 630500633640
Maksimal tillatt kuletrykk (kg) 48484848
Page 182 of 260
180
Tekniske spesifikasjoner

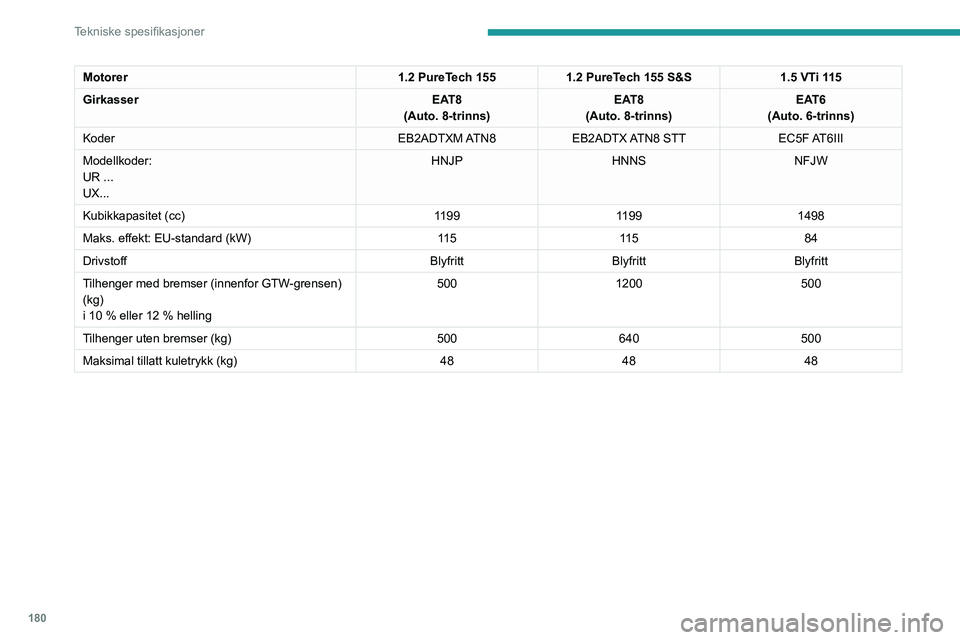

Motorer1.2 PureTech 1551.2 PureTech 155 S&S 1.5 VTi 115
Girkasser EAT8
(Auto. 8-trinns) EAT8
(Auto. 8-trinns) EAT6
(Auto. 6-trinns)
Koder EB2ADTXM ATN8EB2ADTX ATN8 STT EC5F AT6III
Modellkoder:
UR ...
UX... HNJP
HNNS NFJW
Kubikkapasitet (cc) 119911991498
Maks. effekt: EU-standard (kW) 11 511 5 84
Drivstoff BlyfrittBlyfrittBlyfritt
Tilhenger med bremser (innenfor GTW-grensen)
(kg)
i 10 % eller 12 % helling
500 1200 500
Tilhenger uten bremser (kg) 500640500
Maksimal tillatt kuletrykk (kg) 484848

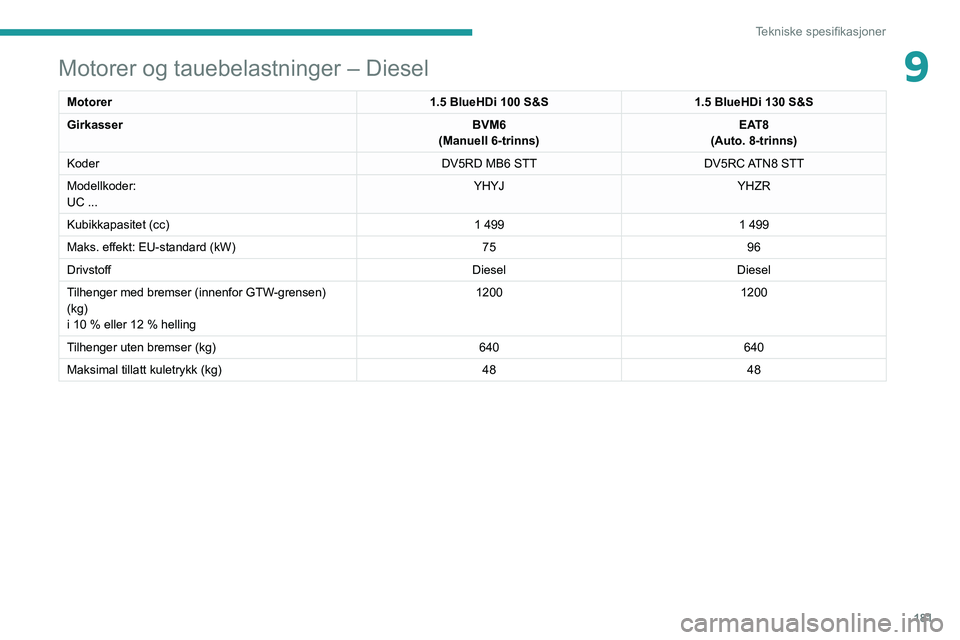

Motorer og tauebelastninger – Diesel
Motorer 1.5 BlueHDi 100 S&S1.5 BlueHDi 130 S&S
Girkasser BVM6
(Manuell 6-trinns) EAT8
(Auto. 8-trinns)
Koder DV5RD MB6 STTDV5RC ATN8 STT
Modellkoder:
UC ... YHYJ
YHZR
Kubikkapasitet (cc) 1 4991 499
Maks. effekt: EU-standard (kW) 7596
Drivstoff DieselDiesel
Tilhenger med bremser (innenfor GTW-grensen)
(kg)
i 10 % eller 12 % helling
1200 1200
Tilhenger uten bremser (kg) 640640
Maksimal tillatt kuletrykk (kg) 4848
Page 183 of 260
181
Tekniske spesifikasjoner
9Motorer og tauebelastninger – Diesel
Motorer1.5 BlueHDi 100 S&S1.5 BlueHDi 130 S&S
Girkasser BVM6
(Manuell 6-trinns) EAT8
(Auto. 8-trinns)
Koder DV5RD MB6 STTDV5RC ATN8 STT
Modellkoder:
UC ... YHYJ
YHZR
Kubikkapasitet (cc) 1 4991 499
Maks. effekt: EU-standard (kW) 7596
Drivstoff DieselDiesel
Tilhenger med bremser (innenfor GTW-grensen)
(kg)
i 10 % eller 12 % helling
1200 1200
Tilhenger uten bremser (kg) 640640
Maksimal tillatt kuletrykk (kg) 4848
Page 184 of 260
182
Tekniske spesifikasjoner

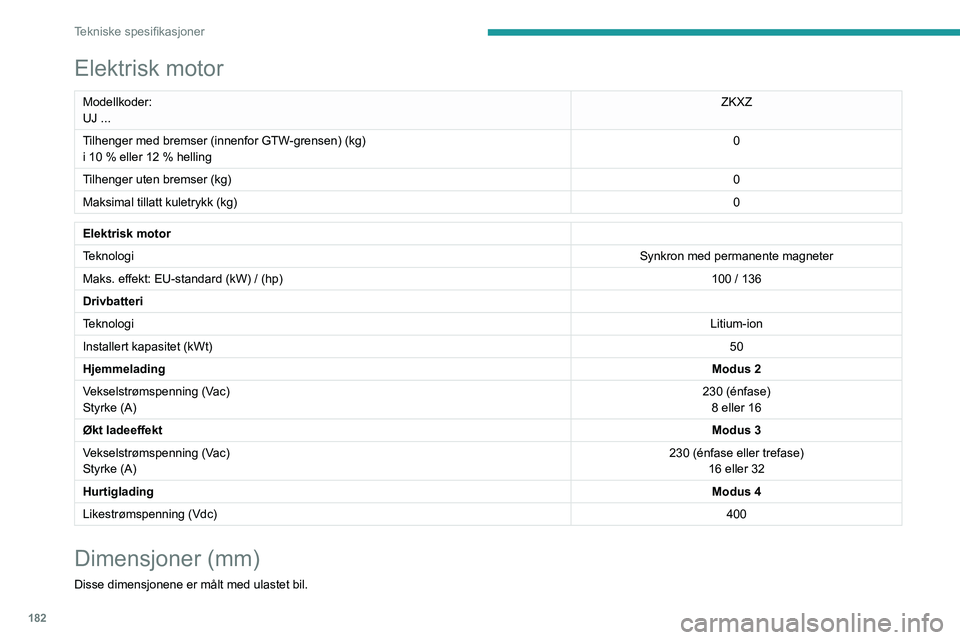

Elektrisk motor
Modellkoder:
UJ ...ZKXZ
Tilhenger med bremser (innenfor GTW-grensen) (kg)
i 10 % eller 12 % helling0
Tilhenger uten bremser (kg) 0
Maksimal tillatt kuletrykk (kg) 0
Elektrisk motor
TeknologiSynkron med permanente magneter
Maks. effekt: EU-standard (kW) / (hp) 100 / 136
Drivbatteri
Teknologi Litium-ion
Installert kapasitet (kWt) 50
Hjemmelading Modus 2
Vekselstrømspenning (Vac)
Styrke (A) 230 (énfase)
8 eller 16
Økt ladeeffekt Modus 3
Vekselstrømspenning (Vac)
Styrke (A) 230 (énfase eller trefase)
16 eller 32
Hurtiglading Modus 4
Likestrømspenning (Vdc) 400
Dimensjoner (mm)
Disse dimensjonene er målt med ulastet bil.
