2020 OPEL INSIGNIA BREAK Manual de Instrucciones (in Spanish)

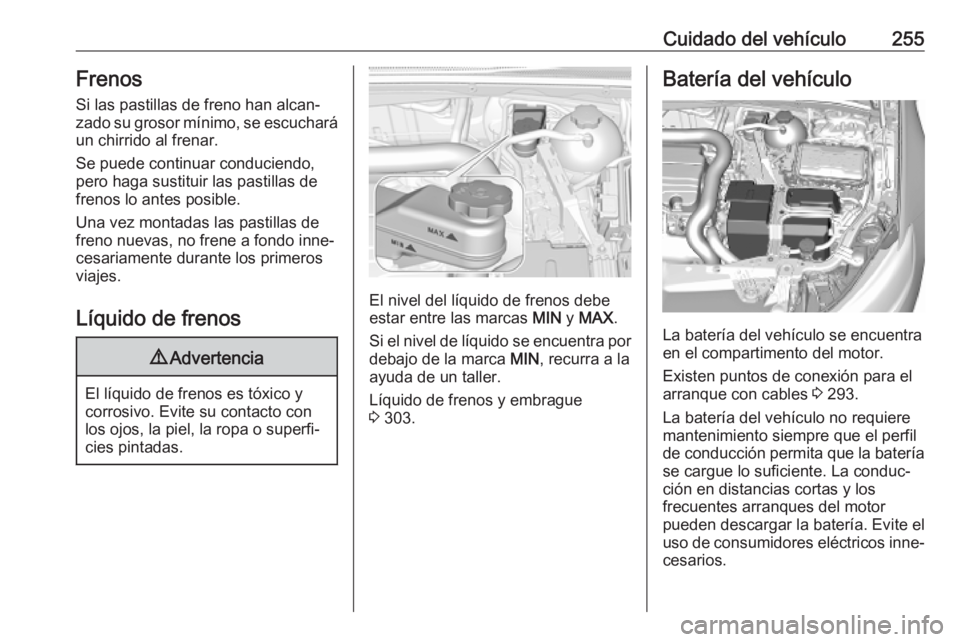

Cuidado del vehículo255FrenosSi las pastillas de freno han alcan‐zado su grosor mínimo, se escuchará
un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas MIN y MAX .
Si el nivel de líquido se encuentra por
debajo de la marca MIN, recurra a la
ayuda de un taller.
Líquido de frenos y embrague
3 303.
Batería del vehículo
La batería del vehículo se encuentra
en el compartimento del motor.
Existen puntos de conexión para el
arranque con cables 3 293.
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐ cesarios.

256Cuidado del vehículo
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería. Desemborne el polo negativo
de la batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 149.
Desconexión de la batería
Si se va a desconectar la batería del
vehículo (por ejemplo, para tareas de
mantenimiento), es necesario desac‐
tivar la sirena de alarma de la
siguiente manera: Conecte y desco‐
necte el encendido, después, desem‐
borne la batería del vehículo antes de 15 segundos.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal o
funcionamiento incorrecto del
sistema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de
ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐ ción abierto en esta zona, debe
cerrarse con un tapón ciego y abrirse la ventilación cerca del borne nega‐
tivo.
Asegúrese de reemplazar siempre la
batería por otra del mismo tipo.Le recomendamos que acuda a un
taller para sustituir la batería del
vehículo.
Sistema stop-start 3 169.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, compruebe que el potencial
de carga no supera 14,6 V al utili‐
zar un cargador de batería. De lo
contrario, la batería del vehículo
podría resultar dañada.
Arranque con cables 3 293.
Protección de descarga Tensión de la pila
Si la tensión de la batería del vehículo es baja, aparecerá un mensaje de
advertencia en el centro de informa‐
ción del conductor.
1. Desconecte los consumidores eléctricos que no sean necesarios
para una conducción segura,

Cuidado del vehículo257por ejemplo, la calefacción de
asiento, la luneta térmica trasera
u otros consumidores.
2. Cargue la batería del vehículo circulando sin detenerse durante
un tiempo o usando un cargador
de baterías.
El mensaje de advertencia desapare‐
cerá después de arrancar el motor
dos veces sin caída de tensión.
Si la batería del vehículo no se puede recargar, haga subsanar la causa de
la avería en un taller.
Función de estado de carga de la batería del vehículo
Esta función garantiza la máxima
duración de la batería del vehículo
mediante un alternador con salida de corriente regulable y una distribución
eléctrica optimizada.
Para evitar que la batería del vehículo se descargue al conducir, los siguien‐
tes sistemas se reducen automática‐
mente en dos fases para, por último
desconectarse:● calefactor auxiliar
● luneta térmica trasera y delan‐ tera
● volante térmico
● retrovisores térmicos
● asientos calefactados
● ventilador
En la segunda fase, aparece un
mensaje en el centro de información
del conductor confirmando la activa‐
ción de la protección contra descarga
de la batería del vehículo.
Aumento del régimen de ralentí
Si hace falta cargar la batería del
vehículo, debe aumentarse la salida
de corriente del alternador. Esto se
consigue mediante un aumento del
régimen de ralentí que puede ser
audible.
Aparece un mensaje en el centro de
información del conductor.
Toma de corriente
Las tomas de corriente se desactivan también si la tensión de la batería del
vehículo es baja.Etiqueta de advertencia
Significado de los símbolos:
● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.

258Cuidado del vehículo● Vea el manual de usuario paraobtener más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.
Purga del sistema de combustible diésel
Si se ha agotado el depósito, hay que
purgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
5 segundos. Si no consigue arrancar el motor, recurra a la ayuda de un
taller.Sustitución de las escobillas
Parabrisas
Levante el brazo del limpiaparabrisas
hasta que permanezca en la posición elevada. Levante la grapa de reten‐
ción para soltar la escobilla y extraer.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Ventanilla trasera
Grand Sport
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y
extraiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.

Cuidado del vehículo259Sports Tourer, Country Tourer
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del
limpiaparabrisas tal y como se indica
en la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce ( 1), bombilla exterior.
Luz de carretera ( 2), bombilla interior.
Luz baja (1)

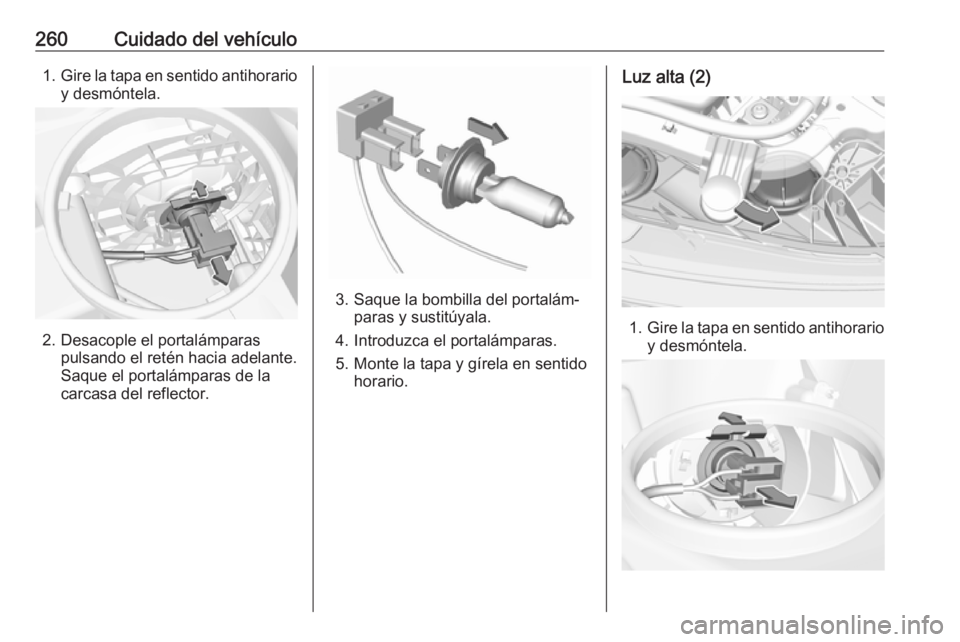

260Cuidado del vehículo1.Gire la tapa en sentido antihorario
y desmóntela.
2. Desacople el portalámparas pulsando el retén hacia adelante.
Saque el portalámparas de la
carcasa del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Introduzca el portalámparas.
5. Monte la tapa y gírela en sentido horario.
Luz alta (2)
1.Gire la tapa en sentido antihorario
y desmóntela.

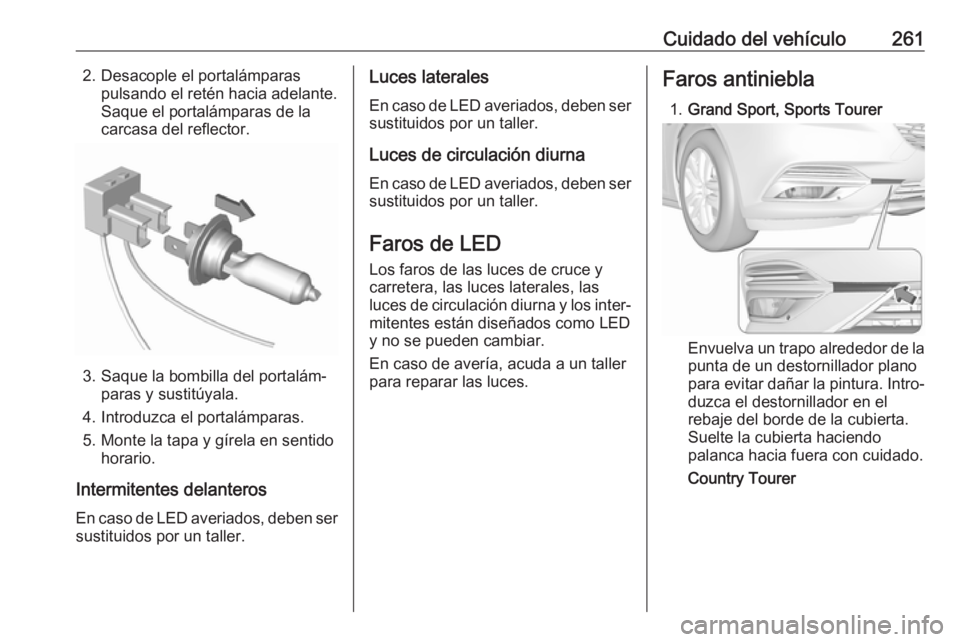

Cuidado del vehículo2612. Desacople el portalámparaspulsando el retén hacia adelante.
Saque el portalámparas de la
carcasa del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Introduzca el portalámparas.
5. Monte la tapa y gírela en sentido horario.
Intermitentes delanteros En caso de LED averiados, deben ser
sustituidos por un taller.
Luces laterales
En caso de LED averiados, deben sersustituidos por un taller.
Luces de circulación diurna En caso de LED averiados, deben sersustituidos por un taller.
Faros de LED
Los faros de las luces de cruce y
carretera, las luces laterales, las
luces de circulación diurna y los inter‐
mitentes están diseñados como LED
y no se pueden cambiar.
En caso de avería, acuda a un taller
para reparar las luces.Faros antiniebla
1. Grand Sport, Sports Tourer
Envuelva un trapo alrededor de la
punta de un destornillador plano
para evitar dañar la pintura. Intro‐
duzca el destornillador en el
rebaje del borde de la cubierta. Suelte la cubierta haciendo
palanca hacia fuera con cuidado.
Country Tourer

262Cuidado del vehículo

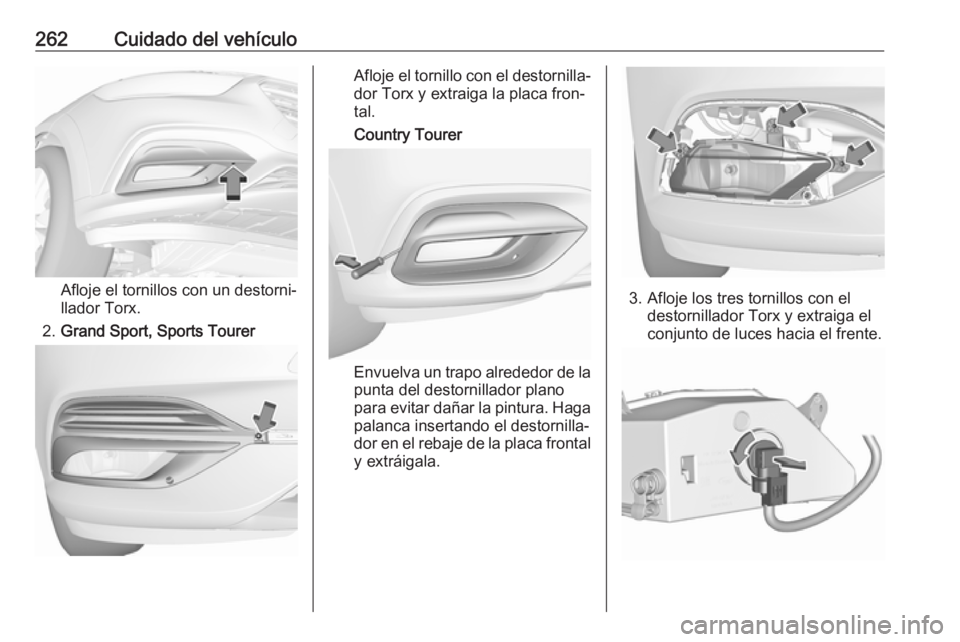

Afloje el tornillos con un destorni‐
llador Torx.
2. Grand Sport, Sports Tourer
Afloje el tornillo con el destornilla‐
dor Torx y extraiga la placa fron‐
tal.
Country Tourer
Envuelva un trapo alrededor de la
punta del destornillador plano
para evitar dañar la pintura. Haga palanca insertando el destornilla‐dor en el rebaje de la placa frontal y extráigala.
3. Afloje los tres tornillos con el destornillador Torx y extraiga el
conjunto de luces hacia el frente.
