Automobilio priežiūra231
2. Ištraukite lemputę iš lemputėslizdo.
3. Pakeiskite nauja lempute ir įstatykite šią į lemputės lizdą.
4. Įstatykite lemputės lizdą į žibinto bloką ir pasukite pagal laikrodžio
rodyklę.
Šoninis / dieninis žibintas su
šviesos diodais
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šviesos diodų priekiniai
žibintai
Dieniniai žibintai yra sudaryti iš
šviesos diodų, jie nekeičiami.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
Priekiniai rūko žibintai
1. Apvyniokite plokščiojo atsuktuvo galą skudurėliu, kad
nepažeistumėte dažų sluoksnio.
Įkiškite atsuktuvą į lizdą ties
dangtelio briauna. Atlaisvinkite
dangtelį atsargiai jį iškeldami
atsuktuvu.
2. Atsukite ir išimkite du sraigtus, tada ištraukite žibinto bloką
pirmyn.

232Automobilio priežiūra3. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
4. Atjunkite kištukinę jungtį, patraukdami fiksavimo ąselę.
5. Ištraukite ir pakeiskite lemputės bloką, tada prijunkite kištukinę
jungtį. Atminkite: lemputė ir lizdas
sudaro vieną bloką, juos reikia
keisti kartu.
6. Įstatykite lemputės lizdą į žibinto bloką, pasukite pagal laikrodžio
rodyklę ir sujunkite.
7. Sumontuokite šviesos įtaisą priverždami du sraigtus.
8. Pritvirtinkite ir užfiksuokite dangtelį.
Priekiniai posūkių žibintai
1. Pasukite lemputės lizdą prieš laikrodžio rodyklę, kad
atjungtumėte, ir ištraukite iš
reflektoriaus.
2. Švelniai paspauskite lemputę žemyn, pasukite prieš laikrodžio
rodyklę ir išimkite iš lizdo.
3. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami pagal
laikrodžio rodyklę.
4. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę.

Automobilio priežiūra233Galiniai žibintai
Žibinto blokas kėbule
Transporto priemonė su bagažinės
dangčiu
1. Atsukite ir ištraukite du sraigtus.
2. Atsargiai ištraukite galinio žibinto
bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
3. Nuimkite laidą nuo gnybto.
4. Paspauskite fiksavimo ąselę atgal, patraukite lemputės laikiklį
ir atjunkite likusias fiksavimo ąseles.
5. Švelniai paspauskite lemputę žemyn, pasukite ją ir išimkite iš
lemputės laikiklio. Pakeiskite
lemputę:
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintas ( 2)
Posūkio / avarinis signalas ( 3)
Galinis / stabdžių žibintas ( 4)
6. Prijunkite lemputės laikiklį prie žibinto bloko.

234Automobilio priežiūra7. Prijunkite kabelį prie fiksatoriaus.
8. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite abu sraigtus.
Transporto priemonė su galinėmis
durelėmis
1. Atsukite ir ištraukite du sraigtus.
2. Atsargiai ištraukite galinio žibinto
bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
3. Nuimkite laidą nuo gnybto.
4. Atjunkite fiksavimo ąseles, kad išimtumėte lemputės laikiklį.
5. Švelniai paspauskite lemputę žemyn, pasukite ją ir išimkite iš
lemputės laikiklio. Pakeiskite
lemputę:
Galinio / stabdžių žibinto ( 1)
Posūkio / avarinis signalas ( 2),
išorinė lemputė
Atbulinės eigos žibintas ( 3), vidinė
lemputė
Galinis rūko žibintas ( 4)
6. Prijunkite lemputės laikiklį prie žibinto bloko.

Automobilio priežiūra2357. Prijunkite kabelį prie fiksatoriaus.
8. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite abu sraigtus.
Trečiasis stabdžių žibintas
Trečiasis stabdžių žibintas sudarytas
iš šviesos diodų, jo pakeisti negalima.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
Lempučių patikra
Įjunkite uždegimą, įjunkite ir
patikrinkite visas šviesas.Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nuslinkite žibinto korpusą pirmyn ir nuimkite jį galinėje dalyje.
2. Paspauskite fiksavimo ąselęaukštyn ir atjunkite lemputės lizdą
nuo kištukinės jungties.
3. Pakeiskite visą bloką.
4. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.

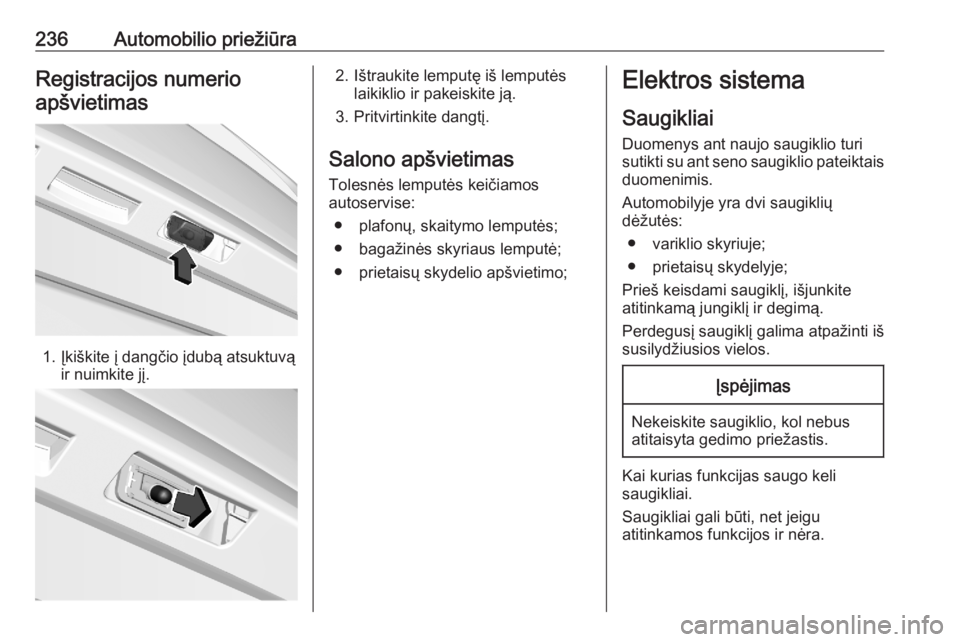

236Automobilio priežiūraRegistracijos numerioapšvietimas
1. Įkiškite į dangčio įdubą atsuktuvą ir nuimkite jį.
2. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite ją.
3. Pritvirtinkite dangtį.
Salono apšvietimas Tolesnės lemputės keičiamos
autoservise:
● plafonų, skaitymo lemputės;
● bagažinės skyriaus lemputė; ● prietaisų skydelio apšvietimo;Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
● variklio skyriuje;
● prietaisų skydelyje;
Prieš keisdami saugiklį, išjunkite atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.

Automobilio priežiūra237Saugiklių ištraukimo įrankisSaugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje. Ištraukimo įrankis yra
dvipusis: kiekviena pusė
suprojektuota skirtingo tipo
saugikliams.
Saugiklių trauktuvu suimkite saugiklį
ir ištraukite.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.
Nr.Grandinė16Priekiniai rūko žibintai18Dešinysis priekinis žibintas19Kairysis priekinis žibintas29Priekinio stiklo valytuvas
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir užfiksuokite jį.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.

238Automobilio priežiūraSaugiklių dėžutė prietaisųskydelyje
Saugiklių dėžutė įrengta po dangčiu,
prietaisų skydelyje (kairiojoje pusėje).
Nuimkite dangtį, patraukdami už
viršutinio kairiojo kampo, tada –
dešiniojoje pusėje.
Nr.Grandinė1Indukcinis įkrovimas, sankabos
jungiklis, atrankinė važiavimo
kontrolė, vairo stiprintuvas,
dyzelino išmetamųjų dujų
sistema, vidinis veidrodėlis4Garso signalas6Priekinio stiklo ploviklis7Galinis maitinimo lizdas10Durų užraktas12Diagnostinė jungtis, maitinimo
transformatoriusNr.Grandinė13Projekcinis rodinys, klimato
kontrolė, informacijos ir
pramogų sistema14Apsaugos nuo vagystės signali‐
zacijos sistema, telematinis
blokas15Automatinė pavarų dėžė, prie‐
taisų skydelis, klimato kontrolė16Starteris, maitinimo transforma‐
torius17Prietaisų rinkinys19Priekabos lizdas, valdymo
elementai ant vairo21Apsaugos nuo vagystės signali‐
zacijos sistema, maitinimo
mygtukas22Galinio vaizdo kamera, lietaus ir
apšvietimo jutiklis23Priminimas apie saugos diržus,
specialusis automobilio kont‐
rolės modulis, sistema „Start-
Stop“, priekabos lizdas
