2020 JEEP COMPASS isofix

133
„Univerzálny“ detský zadržiavací
systém
Na obrázkoch v nasledujúcich častiach
sú znázornené jednotlivé typy univerzál-
neho detského zadržiavacieho systému.
Znázornené sú typické inštalácie. Detský
zadržiavací systém vždy montujte podľa
pokynov výrobcu detského zadržiava -
cieho systému, ktoré musia byť dodané
spolu s daným typom zadržiavacieho
systému.

Detské zadržiavacie systémy s ukotveniami
ISOFIX sú dostupné na inštaláciu detského
zadržiavacieho systému vo vozidle bez
použitia bezpečnostných pásov vozidla.

Skupina 0 a 0+
Obr. A Odborníci z oblasti bezpečnosti odporúčajú,
aby sa deti vo vozidle vozili čo najdlhšie
otočené dozadu, smerom do vozidla.
Dojčatá do 13 kg musia byť pripútané
v sedačke otočenej dozadu, ako detská
sedačka na obr. A. Tento typ detského zadr
-
žiavacieho systému podopiera hlavu dieťaťa
a nenamáha krk v prípade náhleho zabrz -
denia alebo havárie.
Detský zadržiavací systém otočený dozadu
je pripútaný bezpečnostnými pásmi vozidla,
ako je to znázornené na obr. A. Detská
sedačka drží dieťa vlastnými popruhmi.
Skupina 1
Obr. B
Deti, ktoré vážia 9 až 18 kg, sa môžu voziť
v sedadle skupiny 1 otočenom dopredu, ako
je na obr. B. Tento typ detského zadržiava -
cieho systému je určený pre staršie deti,
ktoré sú príliš veľké pre detský zadržiavací
systém skupiny 0 alebo 0+.

UPOZORNENIE!

Nikdy nemontujte detský zadržiavací
systém smerujúci dozadu pred aktívny
airbag. Nafúknutie predného airbagu
spolujazdca môže spôsobiť smrť alebo
vážne zranenie dieťaťa vo veku
12 rokov a mladšieho vrátane dieťaťa
v detskom zadržiavacom systéme
otočenom dozadu.
Pri používaní detského zadržiavacieho
systému smerujúceho dozadu na
prednom sedadle vždy deaktivujte
predný airbag.
20_MP_UG_SL_EU_t.book Page 133

137

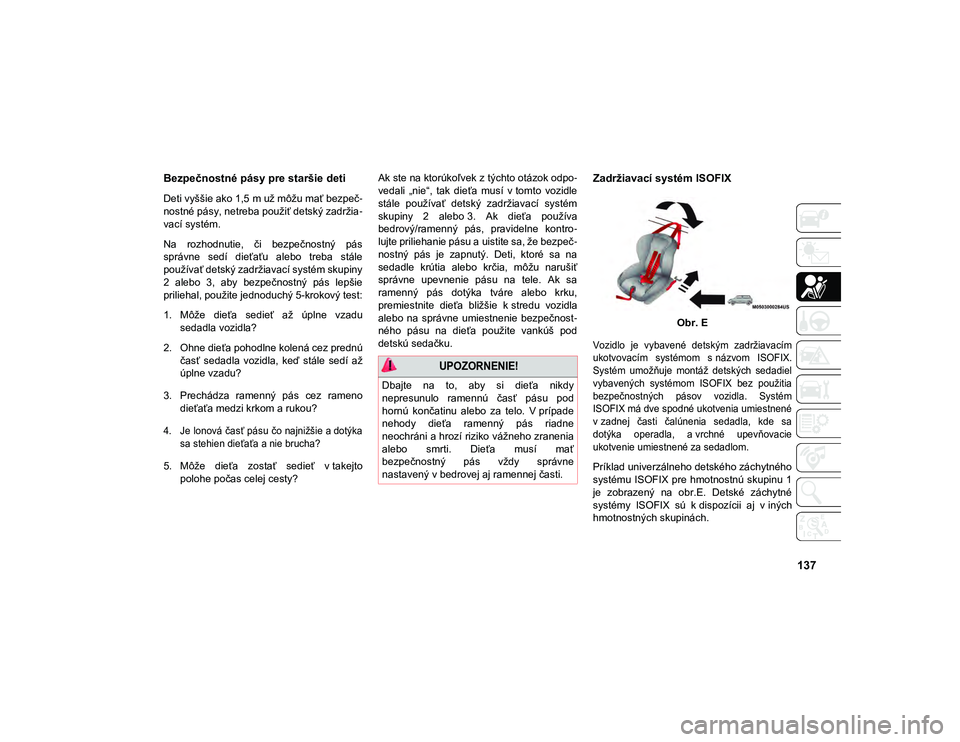

Bezpečnostné pásy pre staršie deti
Deti vyššie ako 1,5 m už môžu mať bezpeč-
nostné pásy, netreba použiť detský zadržia -
vací systém.
Na rozhodnutie, či bezpečnostný pás
správne sedí dieťaťu alebo treba stále
používať detský zadržiavací systém skupiny
2 alebo 3, aby bezpečnostný pás lepšie
priliehal, použite jednoduchý 5-krokový test:
1. Môže dieťa sedieť až úplne vzadu sedadla vozidla?
2. Ohne dieťa pohodlne kolená cez prednú časť sedadla vozidla, keď stále sedí až
úplne vzadu?
3. Prechádza ramenný pás cez rameno dieťaťa medzi krkom a rukou?

4. Je lonová časť pásu čo najnižšie a dotýka sa stehien dieťaťa a nie brucha?

5. Môže dieťa zostať sedieť v takejto polohe počas celej cesty? Ak ste na ktorúkoľvek z týchto otázok odpo
-
vedali „nie“, tak dieťa musí v tomto vozidle
stále používať detský zadržiavací systém
skupiny 2 alebo 3. Ak dieťa používa
bedrový/ramenný pás, pravidelne kontro -
lujte priliehanie pásu a uistite sa, že bezpeč -
nostný pás je zapnutý. Deti, ktoré sa na
sedadle krútia alebo krčia, môžu narušiť
správne upevnenie pásu na tele. Ak sa
ramenný pás dotýka tváre alebo krku,
premiestnite dieťa bližšie k stredu vozidla
alebo na správne umiestnenie bezpečnost -
ného pásu na dieťa použite vankúš pod
detskú sedačku.
Zadržiavací systém ISOFIX
Obr. E

Vozidlo je vybavené detským zadržiavacím
ukotvovacím systémom s názvom ISOFIX.
Systém umožňuje montáž detských sedadiel
vybavených systémom ISOFIX bez použitia
bezpečnostných pásov vozidla. Systém
ISOFIX má dve spodné ukotvenia umiestnené
v zadnej časti čalúnenia sedadla, kde sa
dotýka operadla, a vrchné upevňovacie
ukotvenie umiestnené za sedadlom.

Príklad univerzálneho detského záchytného
systému ISOFIX pre hmotnostnú skupinu 1
je zobrazený na obr.E. Detské záchytné
systémy ISOFIX sú k dispozícii aj v iných
hmotnostných skupinách.

UPOZORNENIE!

Dbajte na to, aby si dieťa nikdy
nepresunulo ramennú časť pásu pod
hornú končatinu alebo za telo. V prípade
nehody dieťa ramenný pás riadne
neochráni a hrozí riziko vážneho zranenia
alebo smrti. Dieťa musí mať
bezpečnostný pás vždy správne
nastavený v bedrovej aj ramennej časti.
20_MP_UG_SL_EU_t.book Page 137

BEZPEČNOSŤ

138
Umiestnenie ukotvení ISOFIX
Spodné ukotvenia sú tyče kruho-
vého prierezu, ktoré sa nachádzajú
v zadnej časti čalúnenia sedadla,
kde sa dotýka operadla, pod
symbolmi ukotvenia na operadle. Sú vidi -
teľné až vtedy, keď sa pri montáži detského
zadržiavacieho systému nakloníte nad
zadné sedadlo. Ľahko ich ucítite, ak prstom
prejdete po medzere medzi operadlom
a čalúnením sedadla.
Umiestnenia spodného kotviaceho bodu
Umiestnenie ukotvení popruhov

Za každým zadným sedadlom sú
ukotvenia upevňovacím popruhom,
nachádzajú sa v zadnej časti sedadla.

Detské zadržiavacie systémy ISOFIX budú na
každej strane vybavené tuhou tyčou. Na
každej bude konektor na pripevnenie spod -
ného ukotvenia a možnosť na upevnenie
spojenia k ukotveniu. Detské zadržiavacie
systémy otočené dopredu a niektoré detské
zadržiavacie systémy otočené dozadu tiež
môžu byť vybavené upevňovacím popruhom.
Upevňovací popruh bude mať na konci háčik
na pripojenie k vrchnému upevňovaciemu
ukotveniu a možnosť na napnutie popruhu po
jeho pripojení k ukotveniu.

Umiestnenia ukotvení popruhov
ISOFIX na strednom sedadle
Vhodnosť sedadiel spolujazdcov na
použitie detského zadržiavacieho
systému ISOFIX
V nižšie uvedenej tabuľke sú rôzne
možnosti montáže detských zadržiavacích
systémov ISOFIX na sedadlách vybavených
ukotveniami ISOFIX v súlade s európskounormou ECE 16.

UPOZORNENIE!

Toto vozidlo nemá stredový upevňovací
systém ISOFIX ani ukotvenia. Táto poloha
nie je schválená pre žiadny typ detského
zadržiavacieho systému ISOFIX. Detskú
sedačku smerujúcu dopredu neupevňujte
do stredovej polohy upevňovacím pásom.

Detskú sedačku v stredovej polohe
upevnite bezpečnostným pásom.
Nikdy nepoužívajte rovnaký spodný
kotviaci bod na pripojenie viac než
jedného detského zadržiavacieho
systému. Pokyny na typickú montáž
nájdete v časti „Montáž detského zadr -
žiavacieho systému ISOFIX“.
20_MP_UG_SL_EU_t.book Page 138

139
Tabuľka umiestnení systému ISOFIX vo vozidle
Hmotnostná skupina Veľkostná
trieda Upevnenie
Predné
sedadlo
spolujazdca Zadné krajné
sedadlo P/Ľ Zadné
sedadlo
v strede Približne
na kraji Približne
v strede Iné polohy
Taška na
prenášanie
dieťaťa F ISO/L1
XXX– – –
G ISO/L2 XXX– – –
(1) X –X– – –
0 – do 10 kg E ISO/R1 X ILX– – –
(1) X –X– – –
0+ – do 13 kg E ISO/R1 X ILX– – –
D ISO/R2 X ILX– – –
C ISO/R3 X ILX– – –
(1) X XX– – –
I – 9 až 18 kg D ISO/R2 X ILX– – –
C ISO/R3 X ILX– – –
B ISO/F2 X IUF-ILX– – –
B1 ISO/F2X X IUF-ILX– – –
A ISO/F3 X IUF-ILX– – –
(1) X –X– – –
20_MP_UG_SL_EU_t.book Page 139

BEZPEČNOSŤ

140
Legenda k písmenám použitým vo vyššie uvedenej tabuľke:
(1) = Pri detských zadržiavacích systémoch, ktoré nemajú identifikáciu veľkostnej triedy ISO/XX (A až G), pri príslušnej hmotnostnej skupine, výrobca označí odporu -
čenie detského zadržiavacieho systému ISOFIX špecificky pre vozidlo a pre každú polohu.
 IUF = vhodné pre detské zadržiavacie systémy ISOFIX otočené dopredu „univerzálnej“ kategórie schválené pre použitie v tejto hmotnostnej skupine.
 X = poloha ISOFIX nevhodná pre detské zadržiavacie systémy ISOFIX v tejto hmotnostnej skupine alebo veľkostnej triede.
 IL = vhodné pre špecifické detské zadržiavacie systémy ISOFIX (CRS) uvedené v pripojenom zozname. Ide o detské zadržiavacie systémy ISOFIX, ktoré patria do
kategórií „osobitné vozidlo“, „obmedzené“ alebo „polouniverzálne“.
Pri montáži detského zadržiavacieho systému vždy dodržiavajte pokyny jeho výrobcu. Nižšie uvedený spôsob montáže sa nevzťa-
huje na všetky detské zadržiavacie systémy. Pri použití detského zadržiavacieho systému Universal ISOFIX sa smú používať iba
schválené detské zadržiavacie systémy s označením ECE R44 (verzia R44/03 alebo vyššia) „Universal ISOFIX“.II – 15 až 25 kg
(1)X ILX– – –
III – 22 až 36 kg (1)X ILX– – –
Tabuľka umiestnení systému ISOFIX vo vozidle
Hmotnostná skupina Veľkostná
trieda Upevnenie
Predné
sedadlo
spolujazdca Zadné krajné
sedadlo P/Ľ Zadné
sedadlo
v strede Približne
na kraji Približne
v strede Iné polohy
20_MP_UG_SL_EU_t.book Page 140

141
Postup pri montáži detského
zadržiavacieho systému ISOFIX
1. Uvoľnite nastavovacie prvky na spod-
ných úchytkách a na upevňovacom
popruhu detskej sedačky tak, aby ste
mohli jednoducho pripojiť úchytky
k ukotveniam vozidla.

2. Umiestnite detskú sedačku medzi spodné ukotvenia požadovaného sedadla. Pri
niektorých sedadlách v druhom rade
možno budete musieť nakloniť sedadlo
prípadne zdvihnúť opierku hlavy (ak je
nastaviteľná), aby dobre dosadla. Ak sa dá
zadné sedadlo vo vozidle posúvať
dopredu a dozadu, možno ho budete
chcieť posunúť do najzadnejšej polohy,
aby ste urobili miesto pre detskú sedačku.
Taktiež môžete posunúť predné sedadlo
dopredu, aby bolo viac miesta pre detskú
sedačku.

3. Pripevnite úchytky detského zadržiava -
cieho systému k spodným ukotveniam
požadovaného sedadla. 4. Ak detský zadržiavací systém disponuje
upevňovacím popruhom, pripevnite ho
k ukotveniu horného popruhu. Pokyny
na pripevnenie ukotvenia upevňova -
cieho popruhu nájdete v časti „Montáž
detského zadržiavacieho systému
pomocou ukotvenia horného popruhu“.

5. Zatlačte detský zadržiavací systém dozadu a nadol do sedadla a zároveň
utiahnite všetky popruhy. Napnite popruhy
podľa pokynov výrobcu detského zadržia -
vacieho systému.

6. Či je detský zadržiavací systém namon -
tovaný pevne otestujte tak, že potiahnite
detskú sedačku dozadu a dopredu
v dráhe pásu. Nesmie sa posunúť o viac
ako 25 mm v žiadnom smere.

UPOZORNENIE!

Nesprávna montáž detského zadržiava -
cieho systému do ukotvení systému
ISOFIX môže viesť k zlyhaniu systému.
Dieťa sa môže vážne alebo smrteľne
zraniť. Pri montáži detského zadržiava -
cieho systému postupujte presne podľa
pokynov výrobcu.
Ukotvenia detských zadržiavacích
systémov sú skonštruované tak, aby
zniesli záťaž len správne namontova -
ných detských zadržiavacích systémov.
V žiadnom prípade sa nesmú používať
ako bezpečnostné pásy pre dospelých,
ako popruhy alebo na upevnenie iných
predmetov alebo zariadení vo vozidle.
Montáž detského zadržiavacieho
systému vykonávajte, keď je vozidlo
v pokoji. Správne upevnenie detského
zadržiavacieho systému ISOFIX do
konzol signalizuje zacvaknutie.
20_MP_UG_SL_EU_t.book Page 141

143
Vhodnosť sedadiel spolujazdcov na
použitie detského zadržiavacieho
systému i-Size
Zadné bočné sedadlá vozidlá sú typové
schválené na umiestnenie najmodernejších
detských zadržiavacích systémov i-Size.

Tieto detské zadržiavacie systémy, ktoré boli
vyrobené a typovo schválené v súlade
s normou i-Size (ECE R129), zaručujú lepšie
bezpečnostné podmienky na prepravu detí na
palube vozidla:

Dieťa sa musí do 15 mesiacov veku
prepravovať otočené tvárou dozadu.

Detský zadržiavací systém poskytuje vyššiu
mieru ochrany v prípade bočného nárazu.
Použitie systému ISOFIX sa podporuje
v záujme predchádzania nesprávnej inšta-
lácii detského zadržiavacieho systému.

Výberom detského zadržiavacieho
systému, ktorý sa už nevyrába podľa
hmotnosti dieťaťa, ale podľa jeho výšky,
sa zvyšuje jeho účinnosť.
Sedadlá vozidlá a detské zadržiavacie
systémy sú navzájom kompatibilnejšie:
detské zadržiavacie systémy i-Size je
možné považovať za systémy typu
„Super ISOFIX“, čo znamená, že ich je
možné optimálne osadiť do typovo schvá -
lených sedadiel i-Size, ako aj typovo
schválených sedadiel ISOFIX (ECE R44). POZNÁMKA:
Sedadlá vozidla s typovým schválením
i-Size sú označené symbolom znázorneným
na „obrázku XX“.
Obrázok XX
Nasledujúca tabuľka v súlade s európskou normou ECE 129 informuje o možnosti
inštalácie detského zadržiavacieho systému
i-Size.
Legenda k písmenám použitým vo vyššie uvedenej tabuľke:
i-U = vhodné pre detské zadržiavacie systémy Universal i-Size, a to otočené dopredu aj dozadu.
X = sedadlo nie je vhodné pre detské zadržiavacie systémy Universal i-Size.
Tabuľka umiestnenie detskej sedačky i-Size
Zariadenie Predné sedadlo spolujazdca Zadné sedadlo na kraji Zadné sedadlo v strede
Detské zadržiavacie systémy i-Size ISO/R2
X i-UX
ISO/F2 X i-UX
20_MP_UG_SL_EU_t.book Page 143

BEZPEČNOSŤ

144
Odporúčania noriem FCA na detské zadržiavacie systémy pre vaše vozidlo
Rad príslušenstva značky MOPAR® ponúka kompletný rad detských zadržiavacích systémov, ktoré je možné uchytiť pomocou bezpečnost-
ného pásu s troma bodmi ukotvenia alebo ukotveniami ISOFIX.
Hmotnostná skupina Detský zadržiavací systém Typ detského
zadržiavacieho systému Inštalácia detského
zadržiavacieho systému
Skupina 0+ : od narodenia do
13 kg, od 40 cm do 80 cm Britax Baby Safe plus,
číslo schválenia: E1 04301146,
objednávací kód značky Jeep: 71806415 Detský zadržiavací
systém Universal/
ISOFIX. Musí byť
nainštalovaný otočený
dozadu, a to len
pomocou
bezpečnostných pásov
vozidla alebo pomocou
špeciálnej základne
ISOFIX (ktorú je možné
zakúpiť samostatne)
a ukotvení ISOFIX
vozidla. Musí byť
osadený na bočnom
zadnom sedadle.
Britax Baby Safe,
základňa ISOFIX ,
objednávací kód značky Jeep: 71806416
20_MP_UG_SL_EU_t.book Page 144
