2020 JEEP COMPASS дисплей

10
ВНУТРЕННЕЕ ОБОРУДОВАНИЕ .... 66
Розетки ............................................ 66
Инвертор напряжения —
При наличии .................................... 67
БАГАЖНИК НА КРЫШЕ
АВТОМОБИЛЯ — ЕСЛИ
УСТАНОВЛЕН .................................. 68
СИСТЕМЫ ЗАЩИТЫ ОКРУЖАЮЩЕЙ
СРЕДЫ — ПРИ НАЛИЧИИ .............. 69
ЗНАКОМСТВО С ПРИБОРНОЙ
ПАНЕЛЬЮ
ДИСПЛЕЙ ЩИТКА ПРИБОРОВ ...... 70
Расположение и органы управления
дисплея щитка приборов ............... 70 Сообщения на моделях с
дизельным двигателем .................. 71 Сообщения сажевого
фильтра (DPF) ............................... 72 Сообщения топливной системы .... 72
БОРТОВОЙ КОМПЬЮТЕР ............. 75 ПРЕДУПРЕЖДАЮЩИЕ
ИНДИКАТОРЫ И СООБЩЕНИЯ ..... 75
Предупреждающие индикаторы
красного цвета ................................ 75 Предупреждающие индикаторы
желтого цвета.................................. 80 Индикаторные лампы желтого
цвета ................................................ 85 Индикаторные лампы зеленого
цвета ................................................ 86 Индикаторные лампы белого
цвета ................................................ 88 Индикаторные лампы синего
цвета ................................................ 89 Световые индикаторы серого
цвета ................................................ 89
БОРТОВАЯ ДИАГНОСТИЧЕСКАЯ
СИСТЕМА — OBD II..........................89
Информационная безопасность
бортовой диагностической
системы (OBD II) ............................. 90
БЕЗОПАСНОСТЬ
ФУНКЦИИ БЕЗОПАСНОСТИ ...........91
Антиблокировочная тормозная
система (ABS) ................................ 91 Система электронного контроля
торможения (EBC) ......................... 92
ВСПОМОГАТЕЛЬНЫЕ СИСТЕМЫ
ДЛЯ ВОЖДЕНИЯ ............................103
Система контроля "мертвых" зон
(BSM) — при наличии ................... 103
Система предупреждения о лобовом
столкновении (FCW) с предотвращением
опрокидывания — при наличии .......... 107
Система контроля давления в
шинах (TPMS)................................ 109
СИСТЕМЫ БЕЗОПАСНОСТИ
ПАССАЖИРОВ ................................115
Элементы систем безопасности
пассажиров .................................... 115 Важные меры безопасности ........ 115
Системы ремней безопасности .. 117
Системы подушек безопасности
(SRS) .............................................. 126 Детские кресла — безопасная
перевозка детей ............................ 148
Перевозка домашних животных .....167

МЕРЫ БЕЗОПАСНОСТИ ..............167
Перевозка пассажиров ................. 167
Отработавшие газы ..................... 167
Контрольный осмотр внутреннего
состояния автомобиля ................. 168 Периодический контрольный осмотр
снаружи автомобиля ................... 170
2020_JEEP_MP_UG_RU.book Page 10

11
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ
АВТОМОБИЛЯ
ЗАПУСК ДВИГАТЕЛЯ..................... 171
Обычный запуск — бензиновые
двигатели ...................................... 171
Прекращение работы двигателя ..... 173

РЕКОМЕНДАЦИИ ПО ОБКАТКЕ
АВТОМОБИЛЯ ............................... 173СТОЯНОЧНЫЙ ТОРМОЗ ............... 174
Электронный стояночный
тормоз (EPB) ................................ 174
АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ......................................... 177
Блокировка зажигания в положении
парковки......................................... 178 Система блокировки тормозов/
коробки передач ........................... 179 Девятискоростная автоматическая
коробка передач ........................... 179
РАБОТА В РЕЖИМЕ ПОЛНОГО
ПРИВОДА — ЕСЛИ ИМЕЕТСЯ ..... 186
Jeep Active Drive............................ 186
SELEC-TERRAIN — ПРИ
НАЛИЧИИ ........................................ 188
Руководство по выбору режима .. 188
СИСТЕМА "STOP/START"
(ОСТАНОВКА/ПУСК) — ПРИ
НАЛИЧИИ ........................................190
Режимы работы ............................ 190

Включение/выключение вручную ....191

АКТИВНЫЙ ОГРАНИЧИТЕЛЬ
СКОРОСТИ — ПРИ НАЛИЧИИ .....191
Включение ..................................... 191

Превышение заданной скорости .....192

Отключение ................................... 192

СИСТЕМА УПРАВЛЕНИЯ
СКОРОСТЬЮ — ПРИ НАЛИЧИИ .....192

Эксплуатация ................................ 193
Для установки требуемой
скорости ......................................... 193 Набор настроенной скорости....... 193
Отключение системы ................... 193
АДАПТИВНЫЙ КРУИЗ-КОНТРОЛЬ
(ACC) — ПРИ НАЛИЧИИ ................194
Для активации/деактивации......... 194
Установка требуемой скорости
в ACC ............................................. 195 Восстановление ............................ 195
Изменение заданной скорости .... 195
Установка интервала следования в
системе ACC ................................. 197
СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ
ЗАДНИМ ХОДОМ PARKSENSE —
ПРИ НАЛИЧИИ ...............................197
Датчики ParkSense ....................... 198
Дисплей предупреждений системы
ParkSense ...................................... 198 Включение и отключение системы
ParkSense ...................................... 198 Меры предосторожности по
использованию системы
ParkSense ...................................... 199
СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ
ЗАДНИМ И ПЕРЕДНИМ ХОДОМ
PARKSENSE — ПРИ НАЛИЧИИ ...200
Датчики ParkSense ....................... 201
Включение и отключение системы
ParkSense ...................................... 201 Система предупреждения об
опасном расстоянии сбоку ........... 201
СИСТЕМА АКТИВНОЙ ПОМОЩИ ПРИ
ПАРКОВКЕ PARKSENSE — ПРИ
НАЛИЧИИ ........................................204
Включение и выключение системы
активной помощи при парковке
ParkSense ...................................... 205 Выезд с места парковки ............... 206
2020_JEEP_MP_UG_RU.book Page 11

33
На рычаге разблокировки загорится
красный индикатор, если он находится в
положении разблокировки. После блоки-
ровки сиденья красный индикатор
выключится.
Сиденье водителя с функцией
памяти — при наличии
Эта функция позволяет сохранить в
памяти до двух профилей, которые легко
вызываются из памяти нажатием
клавиши. Каждый профиль памяти
содержит настройки положения води-
тельского сиденья и набор настроек
выбранных радиостанций.Переключатель памяти находится на
дверной панели со стороны водителя. На
переключателе расположены три кнопки:
кнопка настройки (S) для активации
функции сохранения в памяти, кнопки (1)
и (2) профиля памяти. Кнопки функции
памяти позволяют водителю вызывать из
памяти один из двух сохраненных
профилей путем нажатия на кнопку с
соответствующим номером.

Переключатели профиля памяти сиденья

Программирование функции памяти
Чтобы создать новый профиль памяти,
выполните следующее:
ПРИМЕЧАНИЕ:

При сохранении в памяти нового профиля
предыдущий профиль стирается.

1. Переведите зажигание автомобиля в положение ON (ВКЛ.).

2. Установите по желанию все настройки профиля памяти (т. е. настройки
сиденья и радиостанций).
3. Нажмите и отпустите кнопку настройки (S) на клавише памяти, затем нажмите
кнопку памяти (1) в течение пяти секунд.
Дисплей щитка приборов покажет, какая
позиция памяти была использована.

При желании в памяти можно сохранить
второй профиль следующим образом:
1. Переведите зажигание автомобиля в положение ON (ВКЛ.).

2. Установите по желанию все настройки профиля памяти (например, настройки
сиденья и радиостанций).

ПРЕДУПРЕЖДЕНИЕ!

Убедитесь, что спинка заднего сиденья
надежно закреплена. Если спинка
зафиксирована ненадежно, сиденье будет
недостаточно устойчивым для размещения
на нем детских кресел и/или пассажиров.
Любое ненадежно установленное сиденье
может привести к серьезным травмам.

2020_JEEP_MP_UG_RU.book Page 33

ЗНАКОМСТВО С АВТОМОБИЛЕМ

34

3. Нажмите и отпустите кнопку настройки(S) на клавише памяти, затем нажмите
кнопку (2) в течение пяти секунд.
Дисплей щитка приборов покажет, какая
позиция памяти была использована.

ПРИМЕЧАНИЕ:
Настройка профилей памяти не
требует, чтобы автомобиль обяза-
тельно находился в положении
ПАРКОВКА, однако это необходимо
для вызова профиля памяти.
Для установки профиля памяти на
брелок ключа см. главу "Подключение
и отключение брелока сигнализации
дистанционного открытия дверей к
функции памяти" в данном разделе.
Подключение и отключение брелока
дистанционного управления
замками к функции памяти
Брелок сигнализации дистанционного
открытия дверей можно настроить на
вызов одного из двух, сохраненных ранее
профилей памяти, нажав на нем кнопку
разблокировки. ПРИМЕЧАНИЕ:

Перед программированием брелока ключа
необходимо выбрать функцию "Memory
Linked To FOB" (Память, связанная с
брелоком) на экране системы Uconnect.
Дополнительную информацию см. в
разделе "Настройки системы Uconnect"
главы "Мультимедиа" в Руководстве по
эксплуатации.

Чтобы запрограммировать брелоки
ключа, выполните следующие действия:
1. Переведите зажигание автомобиля в
положение OFF (ВЫКЛ.).

2. Выберите нужный профиль памяти (1 или 2).

ПРИМЕЧАНИЕ:
Если профиль памяти еще не уста-
новлен, см. раздел "Программирование
функции памяти" данной главы для полу-
чения инструкций о том, как установить
профиль памяти.

3. Нажмите и отпустите кнопку настройки (S) на переключателе памяти, затем в
течение 5 секунд нажмите и отпустите
кнопку с цифрой (1) или (2) соответ-
ственно. На дисплее щитка приборов
отобразится надпись "Memory Profile
Set" (Профиль памяти задан) (1 или 2).
4. В течение 10 секунд нажмите и отпу-
стите кнопку блокировки на брелоке
ключа.
ПРИМЕЧАНИЕ:

Чтобы отключить брелок ключа от настроек
памяти, нажмите кнопку настройки (S), а
затем в течение 10 секунд нажмите кнопку
разблокировки на брелоке ключа.

Вызов настройки из памяти
ПРИМЕЧАНИЕ:
Для вызова настройки из памяти необхо-
димо установить автомобиль в поло-
жение ПАРКОВКА. Если попытка вызова
осуществляется тогда, когда автомобиль
не установлен в положение ПАРКОВКА,
на дисплее щитка приборов появится
соответствующее сообщение.
Чтобы вызвать из памяти настройки
первого водителя, нажмите кнопку
памяти (1) или кнопку разблокировки
на брелоке ключа, которая связана с
положением 1 памяти.
Чтобы вызвать из памяти настройки
второго водителя, нажмите кнопку
памяти (2) или кнопку разблокировки
на брелоке ключа, которая связана с
положением 2 памяти.
2020_JEEP_MP_UG_RU.book Page 34

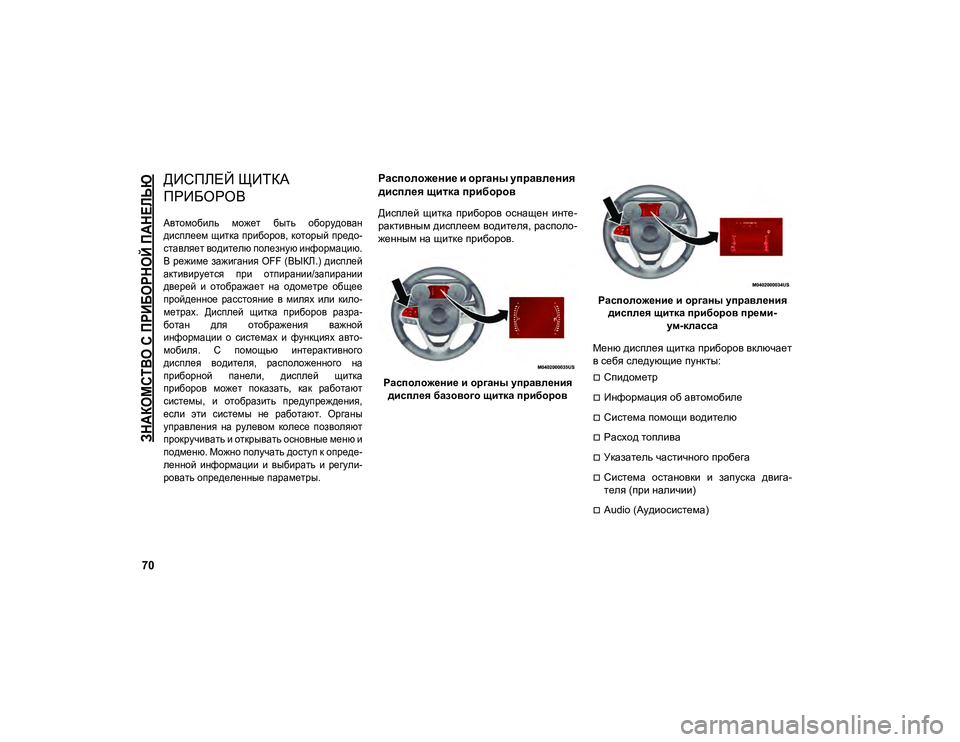

70

ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

ДИСПЛЕЙ ЩИТКА
ПРИБОРОВ

Автомобиль может быть оборудован
дисплеем щитка приборов, который предо-
ставляет водителю полезную информацию.
В режиме зажигания OFF (ВЫКЛ.) дисплей
активируется при отпирании/запирании
дверей и отображает на одометре общее
пройденное расстояние в милях или кило-
метрах. Дисплей щитка приборов разра-
ботан для отображения важной
информации о системах и функциях авто-
мобиля. С помощью интерактивного
дисплея водителя, расположенного на
приборной панели, дисплей щитка
приборов может показать, как работают
системы, и отобразить предупреждения,
если эти системы не работают. Органы
управления на рулевом колесе позволяют
прокручивать и открывать основные меню и
подменю. Можно получать доступ к опреде-
ленной информации и выбирать и регули-
ровать определенные параметры.

Расположение и органы управления
дисплея щитка приборов
Дисплей щитка приборов оснащен инте-
рактивным дисплеем водителя, располо-
женным на щитке приборов.Расположение и органы управления дисплея базового щитка приборов Расположение и органы управления
дисплея щитка приборов преми- ум-класса
Меню дисплея щитка приборов включает
в себя следующие пункты:
Спидометр
Информация об автомобиле
Система помощи водителю
Расход топлива
Указатель частичного пробега
Система остановки и запуска двига-
теля (при наличии)
Audio (Аудиосистема)
2020_JEEP_MP_UG_RU.book Page 70

109
При изменении состояния FCW на "Near"
(Близко) система предупреждает води-
теля о возможности столкновения с
впереди идущим автомобилем, когда
расстояние между автомобилями
намного меньше. Эта настройка дает вам
намного меньшее время для реакции,
чем настройка "Far" (Далеко) и "Medium"
(Среднее значение), что обеспечивает
опыт более динамичного вождения.
ПРИМЕЧАНИЕ:
Система FCW может не отреагировать
на несоответствующие объекты,
например, высоко расположенные
объекты, отражение сигнала от земной
поверхности, объекты, находящиеся
не на пути движения автомобиля,
далеко расположенные неподвижные
объекты, встречные автомобили и
автомобили, движущиеся впереди с
той же или более высокой скоростью.
Если система FCW отключена, экраны
будут отображаться как недоступные.
Предупреждение об ограниченном
функционировании системы FCW
Если дисплей щитка приборов кратковре-
менно отображает сообщение "FCW
Limited Functionality" (ограниченная функ-
циональность системы FCW) или "ACC/
FCW Limited Functionality Clean Front
Windshield" (ограниченная функциональ-
ность устройства очистки лобового
стекла ACC/FCW), это может указывать
на ограниченную функциональность
системы FCW. Несмотря на то, что двига-
тель по-прежнему работает при
нормальных условиях, активное тормо-
жение может быть доступно не в полной
мере. После устранения состояния,
которое ограничивает производитель-
ность системы, система переходит в
состояние полной производительности.
Если проблема осталась нерешенной,
обратитесь к уполномоченному дилеру.
Предупреждение о необходимости
проведения технического
обслуживания FCW

Если система выключается и на дисплее
щитка приборов появляется сообщение
"FCW Unavailable Service Required"
(Система FCW недоступна, требуется
обслуживание), это означает, что присут-
ствует внутренняя неисправность системы.
Хотя двигатель по прежнему работает в
обычном режиме, обратитесь на сервисную
станцию официального дилера для
проверки системы.

Система контроля давления в
шинах (TPMS)
Система контроля давления в шинах
(TPMS) предупредит водителя о низком
давлении, основываясь на рекомендо-
ванном давлении в холодных шинах
конкретного автомобиля.
ПРИМЕЧАНИЕ:

Система только предупреждает водителя о
низком давлении в шинах и не предназна-
чена для повышения давления.

2020_JEEP_MP_UG_RU.book Page 109

113
Проверка предупреждений системы
TPMS
При обнаружении системной ошибки
предупреждающий индикатор системы
контроля давления в шинах мигает в
течение 75 секунд, после чего начинает
гореть непрерывно. На неисправность
системы также укажет предупрежда-
ющий звуковой сигнал. Кроме того, на
дисплее щитка приборов появляется
сообщение "SERVICE TPM SYSTEM"
(проверьте систему TPM), которое горит
не менее пяти секунд. После этого
вместо значения давления дисплей
отображает пунктирную линию (- -), пока-
зывая, от какого датчика не поступает
сигнал.
В следующем цикле включения зажи-
гания эта последовательность повто-
рится, указывая на то, что неисправность
в системе не устранена. Если неисправ-
ность исчезла, то предупреждающий
индикатор системы контроля давления в
шинах перестает мигать, сообщение
"SERVICE TPM SYSTEM" (ПРОВЕРЬТЕ
СИСТЕМУ TPM) не отображается, и
вместо пунктирной линии появляетсязначение давления. Системная ошибка
может быть вызвана одной из следу-
ющих причин:Радиопомехи из-за электронных
устройств или из-за движения рядом с
устройствами, испускающими те же
радиочастоты, что и датчики TPMS
Установка после продажи тониро-
ванных стекол, которые влияют на
радиосигналы
Большое количество снега или льда
вокруг колес или кожухов колес
Использование цепей для шин
Использование колес/шин, которые не
оборудованы датчиками TPMS
Автомобили с компактным запасным
колесом или неполноразмерным
запасным колесом
1. Компактная запасная шина или неполноразмерное запасное колесо
не имеет датчика системы контроля
давления в шинах. Поэтому TPMS не
будет отслеживать давление в шине
компактного или неполноразмерного
запасного колеса.
2. Если компактная запасная шина или
неполноразмерная шина устанавлива-
ется вместо дорожной шины, давление
в которой ниже нижнего предела
давления, при следующем включении
зажигания предупреждающий инди-
катор контроля давления в шинах оста-
ется включенным и раздается звуковой
сигнал. Кроме того, дисплей приборной
панели по-прежнему показывает
значение давления, выделенное или
окрашенное в другой цвет.
3. После движения автомобиля в течение 10 минут со скоростью выше 24 км/ч
(15 миль/ч) предупреждающий инди-
катор системы контроля давления в
шинах будет мигать в течение 75
секунд, после чего начнет гореть непре-
рывно. Кроме того, щиток приборов на
пять секунд выводит сообщение
"SERVICE TPM SYSTEM" ("ОБСЛУЖИ-
ВАНИЕ СИСТЕМЫ TPM"), после чего
отображает черточки (- -) на месте
величины давления.
4. При каждом последующем включении зажигания слышен звуковой сигнал,
предупреждающий индикатор системы
контроля давления в шинах сначала
мигает в течение 75 секунд, а затем

2020_JEEP_MP_UG_RU.book Page 113

БЕЗОПАСНОСТЬ

114

горит непрерывно, и на дисплее щитка
приборов появляется сообщение
"SERVICE TPM SYSTEM" (ПРОВЕРЬТЕ
СИСТЕМУ TPM), которое горит не
менее пяти секунд. После этого вместо
значения давления на дисплее отобра-
жается пунктирная линия (- -) на месте
значений давления.

5. После ремонта или замены ориги- нальной дорожной шины и установки
ее на место компактной запасной
шины система TPMS обновляется
автоматически. Кроме того, предупре-
ждающий индикатор системы
контроля давления в шинах будет
выключен, а на дисплее щитка
приборов будет отображаться новое
значение давления вместо
пунктирной линии (- -), пока значение
давления в одном из четырех
активных ходовых колес не опустится
ниже порогового значения давления.
Автомобиль должен проехать
приблизительно 10 минут со скоро-
стью выше 24 км/ч (15 миль/ч), чтобы
система TPMS получила обнов-
ленные данные.Выключение системы TPM — при
наличии
Система TPMS отключится при замене
всех четырех колес с шинами в сборе
(дорожных шин) на колеса с шинами в
сборе, которые не оснащены датчиками
системы TPMS, например при установке
зимних колес с шинами в сборе.
Для отключения системы TPMS сначала
нужно заменить все четыре колеса с
шинами в сборе (ходовое колесо) на
колеса, не оснащенные датчиками
системы контроля давления в шинах
(TPM). После этого продолжайте
движение в течение 10 минут со скоро-
стью выше 24 км/ч (15 миль/ч).
Прозвучит предупреждающий сигнал
TPMS, предупреждающий индикатор
системы контроля давления в шинах
будет мигать в течение 75 секунд, после
чего будет гореть непрерывно. На щитке
приборов будет отображаться сооб-
щение "SERVICE TPM SYSTEM"
(ПРОВЕРЬТЕ СИСТЕМУ TPM), а затем
(--) на месте значений давления. Начиная со следующего включения зажи-
гания система TPM не будет подавать
предупреждающий звуковой сигнал и
выводить на дисплей щитка приборов
сообщение "SERVICE TPM SYSTEM"
(ПРОВЕРЬТЕ СИСТЕМУ TPM), но на
месте значения давления останутся
прочерки (--).
Чтобы вновь включить систему ТРМ,
замените все четыре колеса в сборе с
шинами (ходовые шины) колесами с
шинами в сборе, которые имеют датчики
системы мониторинга давления в шинах.
После этого продолжайте движение в
течение 10 минут со скоростью выше
24 км/ч (15 миль/ч). Прозвучит предупре-
ждающий сигнал TPMS, предупрежда-
ющий индикатор системы контроля
давления в шинах будет мигать в
течение 75 секунд, после чего выклю-
чится. На щитке приборов будет отобра-
жаться сообщение "SERVICE TPM
SYSTEM" (ПРОВЕРЬТЕ СИСТЕМУ TPM),
а затем значения давления на месте
прочерков. При следующем включении
зажигания сообщение "SERVICE TPM
SYSTEM" (ПРОВЕРЬТЕ СИСТЕМУ TPM)
не появится, так как в системе нет неис-
правностей.
2020_JEEP_MP_UG_RU.book Page 114
