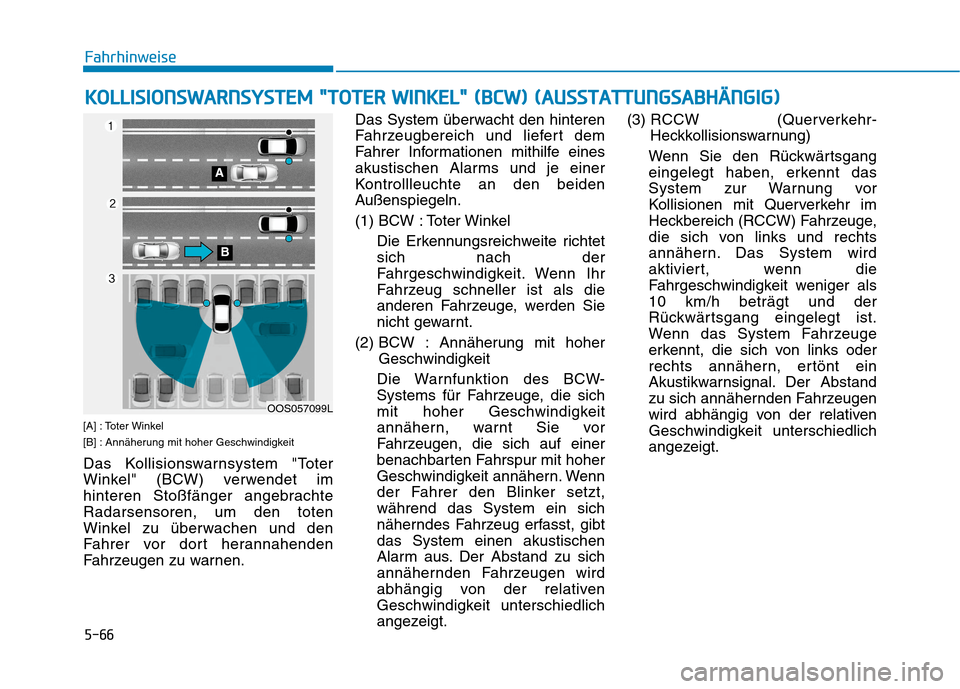

5-66
Fahrhinweise
K KO
OL
LL
LI
IS
SI
IO
ON
NS
SW
WA
AR
RN
NS
SY
YS
ST
TE
EM
M
"
"T
TO
OT
TE
ER
R
W
WI
IN
NK
KE
EL
L"
"
(
(B
BC
CW
W)
)
(
(A
AU
US
SS
ST
TA
AT
TT
TU
UN
NG
GS
SA
AB
BH
HÄ
ÄN
NG
GI
IG
G)
)
[A] : Toter Winkel
[B] : Annäherung mit hoher Geschwindigkeit
Das Kollisionswarnsystem "Toter
Winkel" (BCW) verwendet im
hinteren Stoßfänger angebrachte
Radarsensoren, um den toten
Winkel zu überwachen und den
Fahrer vor dort herannahenden
Fahrzeugen zu warnen.Das System überwacht den hinteren
Fahrzeugbereich und liefert dem
Fahrer Informationen mithilfe eines
akustischen Alarms und je einer
Kontrollleuchte an den beiden
Außenspiegeln.
(1) BCW : Toter Winkel
Die Erkennungsreichweite richtet
sich nach der
Fahrgeschwindigkeit. Wenn Ihr
Fahrzeug schneller ist als die
anderen Fahrzeuge, werden Sie
nicht gewarnt.
(2) BCW : Annäherung mit hoher
Geschwindigkeit
Die Warnfunktion des BCW-
Systems für Fahrzeuge, die sich
mit hoher Geschwindigkeit
annähern, warnt Sie vor
Fahrzeugen, die sich auf einer
benachbarten Fahrspur mit hoher
Geschwindigkeit annähern. Wenn
der Fahrer den Blinker setzt,
während das System ein sich
näherndes Fahrzeug erfasst, gibt
das System einen akustischen
Alarm aus. Der Abstand zu sich
annähernden Fahrzeugen wird
abhängig von der relativen
Geschwindigkeit unterschiedlich
angezeigt.(3) RCCW (Querverkehr-
Heckkollisionswarnung)
Wenn Sie den Rückwärtsgang
eingelegt haben, erkennt das
System zur Warnung vor
Kollisionen mit Querverkehr im
Heckbereich (RCCW) Fahrzeuge,
die sich von links und rechts
annähern. Das System wird
aktiviert, wenn die
Fahrgeschwindigkeit weniger als
10 km/h beträgt und der
Rückwärtsgang eingelegt ist.
Wenn das System Fahrzeuge
erkennt, die sich von links oder
rechts annähern, ertönt ein
Akustikwarnsignal. Der Abstand
zu sich annähernden Fahrzeugen
wird abhängig von der relativen
Geschwindigkeit unterschiedlich
angezeigt.
OOS057099L
A
B

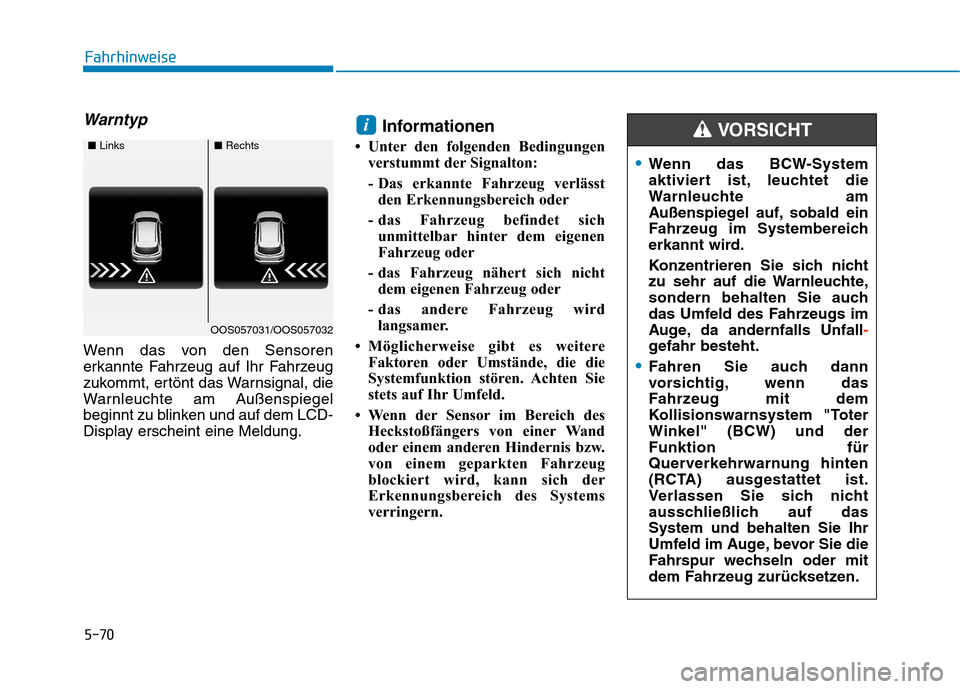

5-70
Fahrhinweise
Warntyp
Wenn das von den Sensoren
erkannte Fahrzeug auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal, die
Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Informationen
• Unter den folgenden Bedingungen
verstummt der Signalton:
- Das erkannte Fahrzeug verlässt
den Erkennungsbereich oder
- das Fahrzeug befindet sich
unmittelbar hinter dem eigenen
Fahrzeug oder
- das Fahrzeug nähert sich nicht
dem eigenen Fahrzeug oder
- das andere Fahrzeug wird
langsamer.
• Möglicherweise gibt es weitere
Faktoren oder Umstände, die die
Systemfunktion stören. Achten Sie
stets auf Ihr Umfeld.
• Wenn der Sensor im Bereich des
Heckstoßfängers von einer Wand
oder einem anderen Hindernis bzw.
von einem geparkten Fahrzeug
blockiert wird, kann sich der
Erkennungsbereich des Systems
verringern.
i
■ Links■ Rechts
OOS057031/OOS057032
Wenn das BCW-System
aktiviert ist, leuchtet die
Warnleuchte am
Außenspiegel auf, sobald ein
Fahrzeug im Systembereich
erkannt wird.
Konzentrieren Sie sich nicht
zu sehr auf die Warnleuchte,
sondern behalten Sie auch
das Umfeld des Fahrzeugs im
Auge, da andernfalls Unfall-
gefahr besteht.
Fahren Sie auch dann
vorsichtig, wenn das
Fahrzeug mit dem
Kollisionswarnsystem "Toter
Winkel" (BCW) und der
Funktion für
Querverkehrwarnung hinten
(RCTA) ausgestattet ist.
Verlassen Sie sich nicht
ausschließlich auf das
System und behalten Sie Ihr
Umfeld im Auge, bevor Sie die
Fahrspur wechseln oder mit
dem Fahrzeug zurücksetzen.
VORSICHT

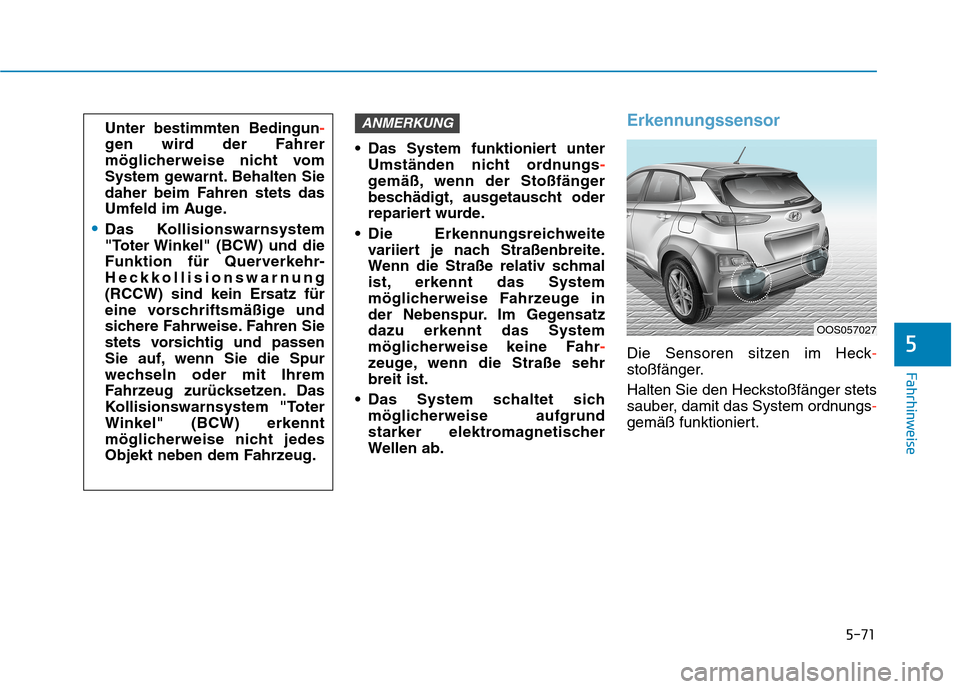

5-71
Fahrhinweise
5
Das System funktioniert unter
Umständen nicht ordnungs-
gemäß, wenn der Stoßfänger
beschädigt, ausgetauscht oder
repariert wurde.
Die Erkennungsreichweite
variiert je nach Straßenbreite.
Wenn die Straße relativ schmal
ist, erkennt das System
möglicherweise Fahrzeuge in
der Nebenspur. Im Gegensatz
dazu erkennt das System
möglicherweise keine Fahr-
zeuge, wenn die Straße sehr
breit ist.
Das System schaltet sich
möglicherweise aufgrund
starker elektromagnetischer
Wellen ab.
Erkennungssensor
Die Sensoren sitzen im Heck-
stoßfänger.
Halten Sie den Heckstoßfänger stets
sauber, damit das System ordnungs-
gemäß funktioniert.
ANMERKUNGUnter bestimmten Bedingun-
gen wird der Fahrer
möglicherweise nicht vom
System gewarnt. Behalten Sie
daher beim Fahren stets das
Umfeld im Auge.
Das Kollisionswarnsystem
"Toter Winkel" (BCW) und die
Funktion für Querverkehr-
Heckkollisionswarnung
(RCCW) sind kein Ersatz für
eine vorschriftsmäßige und
sichere Fahrweise. Fahren Sie
stets vorsichtig und passen
Sie auf, wenn Sie die Spur
wechseln oder mit Ihrem
Fahrzeug zurücksetzen. Das
Kollisionswarnsystem "Toter
Winkel" (BCW) erkennt
möglicherweise nicht jedes
Objekt neben dem Fahrzeug.
OOS057027

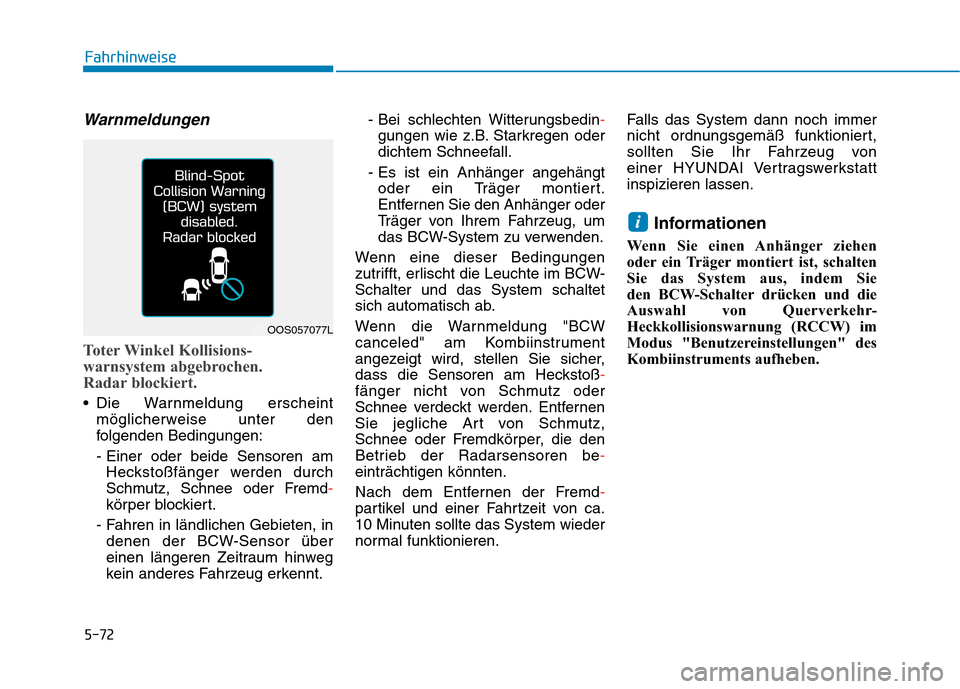

5-72
Fahrhinweise
Warnmeldungen
Toter Winkel Kollisions-
warnsystem abgebrochen.
Radar blockiert.
Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder Fremd-
körper blockiert.
- Fahren in ländlichen Gebieten, in
denen der BCW-Sensor über
einen längeren Zeitraum hinweg
kein anderes Fahrzeug erkennt.- Bei schlechten Witterungsbedin-
gungen wie z.B. Starkregen oder
dichtem Schneefall.
- Es ist ein Anhänger angehängt
oder ein Träger montiert.
Entfernen Sie den Anhänger oder
Träger von Ihrem Fahrzeug, um
das BCW-System zu verwenden.
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am Heckstoß-
fänger nicht von Schmutz oder
Schnee verdeckt werden. Entfernen
Sie jegliche Art von Schmutz,
Schnee oder Fremdkörper, die den
Betrieb der Radarsensoren be-
einträchtigen könnten.
Nach dem Entfernen der Fremd-
partikel und einer Fahrtzeit von ca.
10 Minuten sollte das System wieder
normal funktionieren.Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
inspizieren lassen.
Informationen
Wenn Sie einen Anhänger ziehen
oder ein Träger montiert ist, schalten
Sie das System aus, indem Sie
den BCW-Schalter drücken und die
Auswahl von Querverkehr-
Heckkollisionswarnung (RCCW) im
Modus "Benutzereinstellungen" des
Kombiinstruments aufheben.
i
OOS057077L

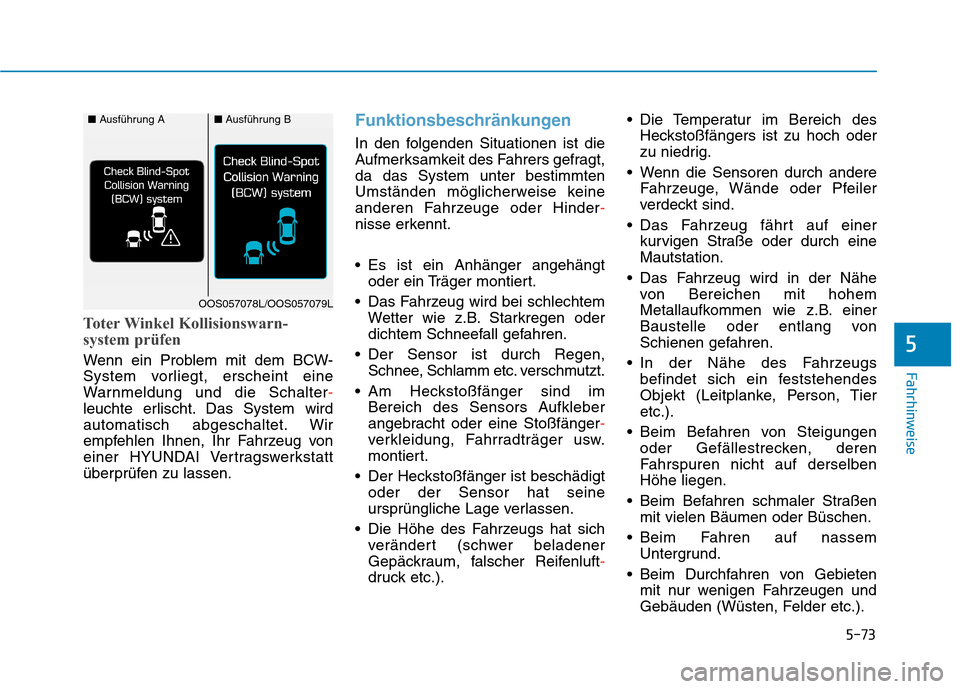

5-73
Fahrhinweise
5
Toter Winkel Kollisionswarn-
system prüfen
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die Schalter-
leuchte erlischt. Das System wird
automatisch abgeschaltet. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder Hinder-
nisse erkennt.
Es ist ein Anhänger angehängt
oder ein Träger montiert.
Das Fahrzeug wird bei schlechtem
Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
Der Sensor ist durch Regen,
Schnee, Schlamm etc. verschmutzt.
Am Heckstoßfänger sind im
Bereich des Sensors Aufkleber
angebracht oder eine Stoßfänger-
verkleidung, Fahrradträger usw.
montiert.
Der Heckstoßfänger ist beschädigt
oder der Sensor hat seine
ursprüngliche Lage verlassen.
Die Höhe des Fahrzeugs hat sich
verändert (schwer beladener
Gepäckraum, falscher Reifenluft-
druck etc.). Die Temperatur im Bereich des
Heckstoßfängers ist zu hoch oder
zu niedrig.
Wenn die Sensoren durch andere
Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
Das Fahrzeug fährt auf einer
kurvigen Straße oder durch eine
Mautstation.
Das Fahrzeug wird in der Nähe
von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren.
In der Nähe des Fahrzeugs
befindet sich ein feststehendes
Objekt (Leitplanke, Person, Tier
etc.).
Beim Befahren von Steigungen
oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
Beim Befahren schmaler Straßen
mit vielen Bäumen oder Büschen.
Beim Fahren auf nassem
Untergrund.
Beim Durchfahren von Gebieten
mit nur wenigen Fahrzeugen und
Gebäuden (Wüsten, Felder etc.).
■Ausführung A■Ausführung B
OOS057078L/OOS057079L

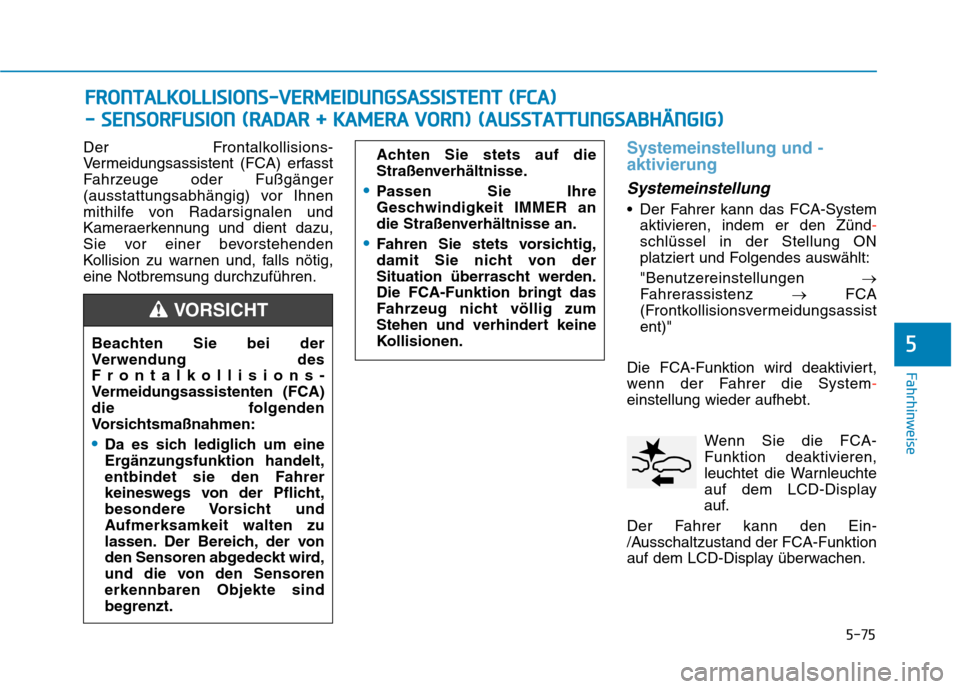

5-75
Fahrhinweise
5
Der Frontalkollisions-
Vermeidungsassistent (FCA) erfasst
Fahrzeuge oder Fußgänger
(ausstattungsabhängig) vor Ihnen
mithilfe von Radarsignalen und
Kameraerkennung und dient dazu,
Sie vor einer bevorstehenden
Kollision zu warnen und, falls nötig,
eine Notbremsung durchzuführen.Systemeinstellung und -
aktivierung
Systemeinstellung
Der Fahrer kann das FCA-System
aktivieren, indem er den Zünd-
schlüssel in der Stellung ON
platziert und Folgendes auswählt:
"Benutzereinstellungen →
Fahrerassistenz →FCA
(Frontkollisionsvermeidungsassist
ent)"
Die FCA-Funktion wird deaktiviert,
wenn der Fahrer die System-
einstellung wieder aufhebt.
Wenn Sie die FCA-
Funktion deaktivieren,
leuchtet die Warnleuchte
auf dem LCD-Display
auf.
Der Fahrer kann den Ein-
/Ausschaltzustand der FCA-Funktion
auf dem LCD-Display überwachen.
F FR
RO
ON
NT
TA
AL
LK
KO
OL
LL
LI
IS
SI
IO
ON
NS
S-
-V
VE
ER
RM
ME
EI
ID
DU
UN
NG
GS
SA
AS
SS
SI
IS
ST
TE
EN
NT
T
(
(F
FC
CA
A)
)
- -
S
SE
EN
NS
SO
OR
RF
FU
US
SI
IO
ON
N
(
(R
RA
AD
DA
AR
R
+
+
K
KA
AM
ME
ER
RA
A
V
VO
OR
RN
N)
)
(
(A
AU
US
SS
ST
TA
AT
TT
TU
UN
NG
GS
SA
AB
BH
HÄ
ÄN
NG
GI
IG
G)
)
Beachten Sie bei der
Verwendung des
Frontalkollisions-
Vermeidungsassistenten (FCA)
die folgenden
Vorsichtsmaßnahmen:
Da es sich lediglich um eine
Ergänzungsfunktion handelt,
entbindet sie den Fahrer
keineswegs von der Pflicht,
besondere Vorsicht und
Aufmerksamkeit walten zu
lassen. Der Bereich, der von
den Sensoren abgedeckt wird,
und die von den Sensoren
erkennbaren Objekte sind
begrenzt.
VORSICHT
Achten Sie stets auf die
Straßenverhältnisse.
Passen Sie Ihre
Geschwindigkeit IMMER an
die Straßenverhältnisse an.
Fahren Sie stets vorsichtig,
damit Sie nicht von der
Situation überrascht werden.
Die FCA-Funktion bringt das
Fahrzeug nicht völlig zum
Stehen und verhindert keine
Kollisionen.

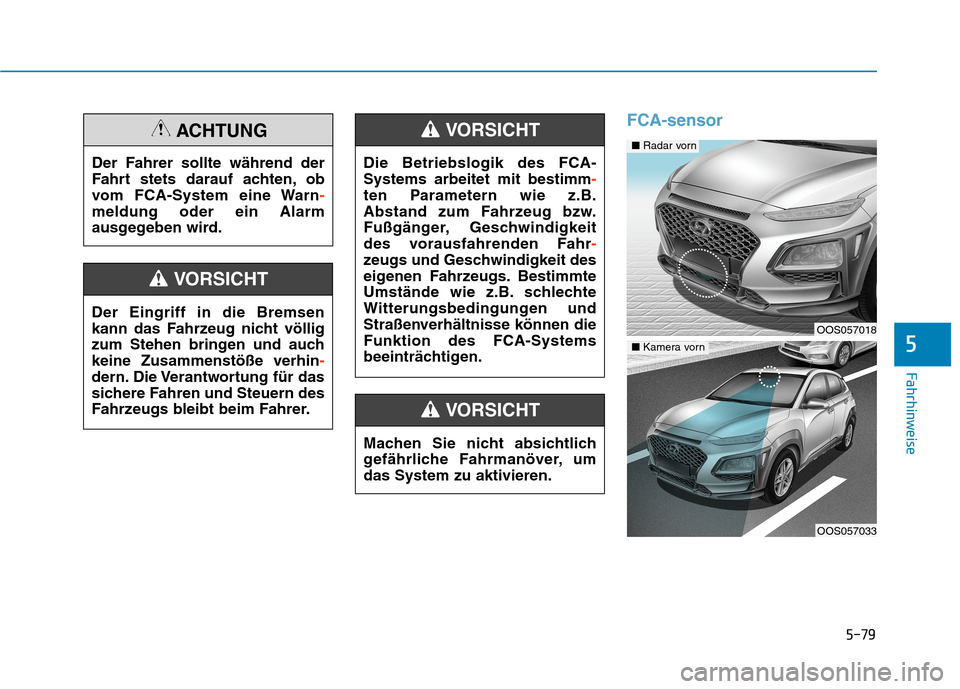

5-79
Fahrhinweise
5
FCA-sensor
Der Fahrer sollte während der
Fahrt stets darauf achten, ob
vom FCA-System eine Warn-
meldung oder ein Alarm
ausgegeben wird.
ACHTUNG
Der Eingriff in die Bremsen
kann das Fahrzeug nicht völlig
zum Stehen bringen und auch
keine Zusammenstöße verhin-
dern. Die Verantwortung für das
sichere Fahren und Steuern des
Fahrzeugs bleibt beim Fahrer.
VORSICHT
Die Betriebslogik des FCA-
Systems arbeitet mit bestimm-
ten Parametern wie z.B.
Abstand zum Fahrzeug bzw.
Fußgänger, Geschwindigkeit
des vorausfahrenden Fahr-
zeugs und Geschwindigkeit des
eigenen Fahrzeugs. Bestimmte
Umstände wie z.B. schlechte
Witterungsbedingungen und
Straßenverhältnisse können die
Funktion des FCA-Systems
beeinträchtigen.
VORSICHT
Machen Sie nicht absichtlich
gefährliche Fahrmanöver, um
das System zu aktivieren.
VORSICHT
OOS057018
OOS057033
■ Radar vorn
■ Kamera vorn

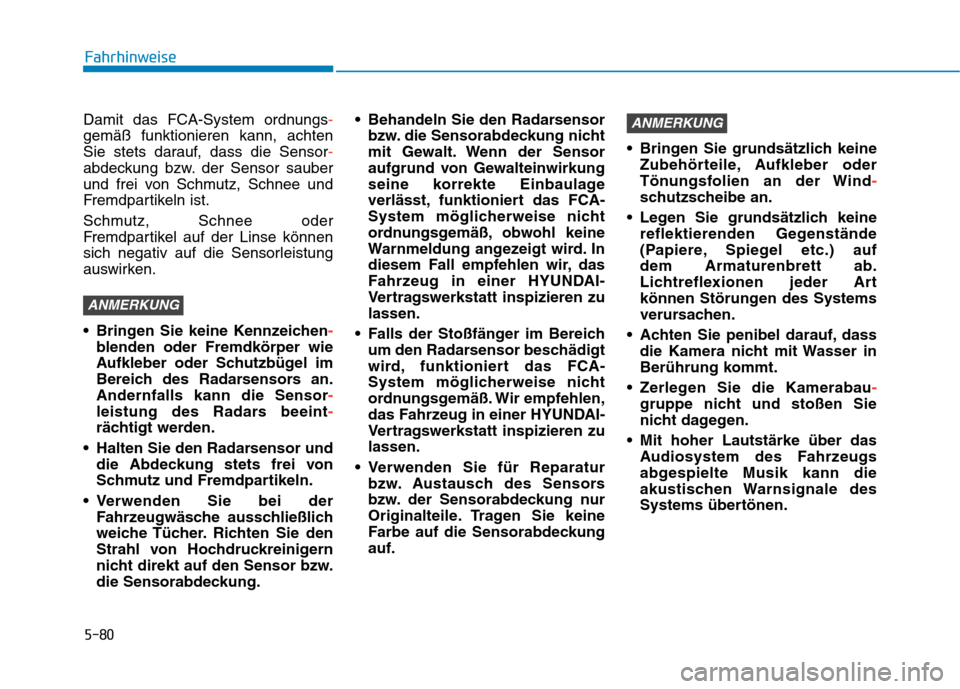

5-80
Fahrhinweise
Damit das FCA-System ordnungs-
gemäß funktionieren kann, achten
Sie stets darauf, dass die Sensor-
abdeckung bzw. der Sensor sauber
und frei von Schmutz, Schnee und
Fremdpartikeln ist.
Schmutz, Schnee oder
Fremdpartikel auf der Linse können
sich negativ auf die Sensorleistung
auswirken.
Bringen Sie keine Kennzeichen-
blenden oder Fremdkörper wie
Aufkleber oder Schutzbügel im
Bereich des Radarsensors an.
Andernfalls kann die Sensor-
leistung des Radars beeint-
rächtigt werden.
Halten Sie den Radarsensor und
die Abdeckung stets frei von
Schmutz und Fremdpartikeln.
Verwenden Sie bei der
Fahrzeugwäsche ausschließlich
weiche Tücher. Richten Sie den
Strahl von Hochdruckreinigern
nicht direkt auf den Sensor bzw.
die Sensorabdeckung. Behandeln Sie den Radarsensor
bzw. die Sensorabdeckung nicht
mit Gewalt. Wenn der Sensor
aufgrund von Gewalteinwirkung
seine korrekte Einbaulage
verlässt, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß, obwohl keine
Warnmeldung angezeigt wird. In
diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.
Falls der Stoßfänger im Bereich
um den Radarsensor beschädigt
wird, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß. Wir empfehlen,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.
Verwenden Sie für Reparatur
bzw. Austausch des Sensors
bzw. der Sensorabdeckung nur
Originalteile. Tragen Sie keine
Farbe auf die Sensorabdeckung
auf. Bringen Sie grundsätzlich keine
Zubehörteile, Aufkleber oder
Tönungsfolien an der Wind-
schutzscheibe an.
Legen Sie grundsätzlich keine
reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf
dem Armaturenbrett ab.
Lichtreflexionen jeder Art
können Störungen des Systems
verursachen.
Achten Sie penibel darauf, dass
die Kamera nicht mit Wasser in
Berührung kommt.
Zerlegen Sie die Kamerabau-
gruppe nicht und stoßen Sie
nicht dagegen.
Mit hoher Lautstärke über das
Audiosystem des Fahrzeugs
abgespielte Musik kann die
akustischen Warnsignale des
Systems übertönen.
ANMERKUNG
ANMERKUNG
