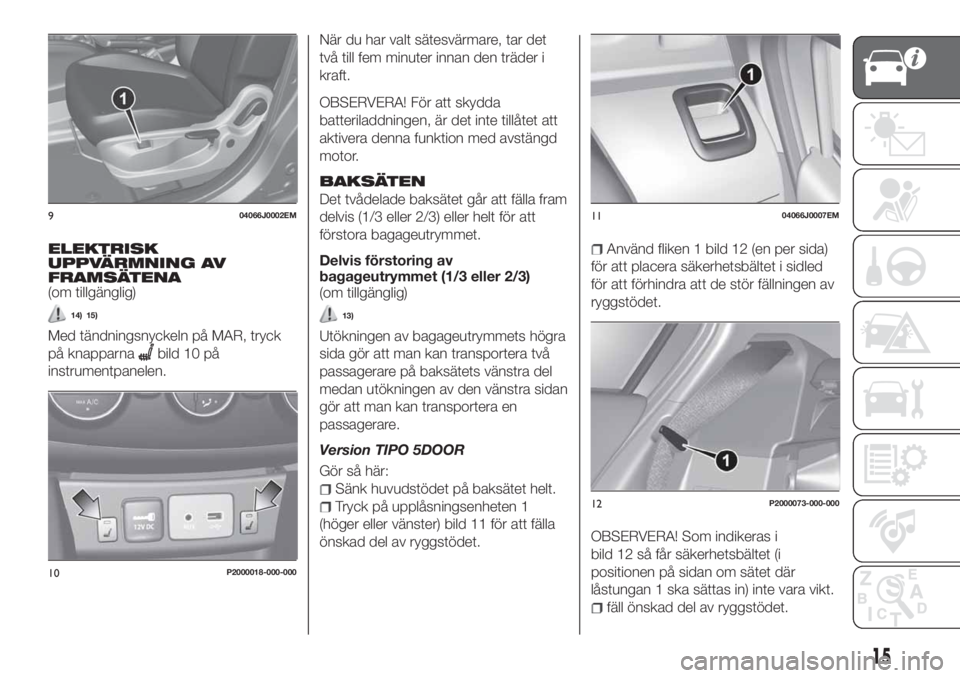

Page 17 of 304

ELEKTRISK
UPPVÄRMNING AV
FRAMSÄTENA
(om tillgänglig)
14) 15)
Med tändningsnyckeln på MAR, tryck
på knapparna
bild 10 på
instrumentpanelen.När du har valt sätesvärmare, tar det
två till fem minuter innan den träder i
kraft.
OBSERVERA! För att skydda
batteriladdningen, är det inte tillåtet att
aktivera denna funktion med avstängd
motor.
BAKSÄTEN
Det tvådelade baksätet går att fälla fram
delvis (1/3 eller 2/3) eller helt för att
förstora bagageutrymmet.
Delvis förstoring av
bagageutrymmet (1/3 eller 2/3)
(om tillgänglig)
13)
Utökningen av bagageutrymmets högra
sida gör att man kan transportera två
passagerare på baksätets vänstra del
medan utökningen av den vänstra sidan
gör att man kan transportera en
passagerare.
Version TIPO 5DOOR
Gör så här:
Sänk huvudstödet på baksätet helt.
Tryck på upplåsningsenheten 1
(höger eller vänster) bild 11 för att fälla
önskad del av ryggstödet.
Använd fliken 1 bild 12 (en per sida)
för att placera säkerhetsbältet i sidled
för att förhindra att de stör fällningen av
ryggstödet.
OBSERVERA! Som indikeras i
bild 12 så får säkerhetsbältet (i
positionen på sidan om sätet där
låstungan 1 ska sättas in) inte vara vikt.
fäll önskad del av ryggstödet.
904066J0002EM
10P2000018-000-000
1104066J0007EM
12P2000073-000-000
15

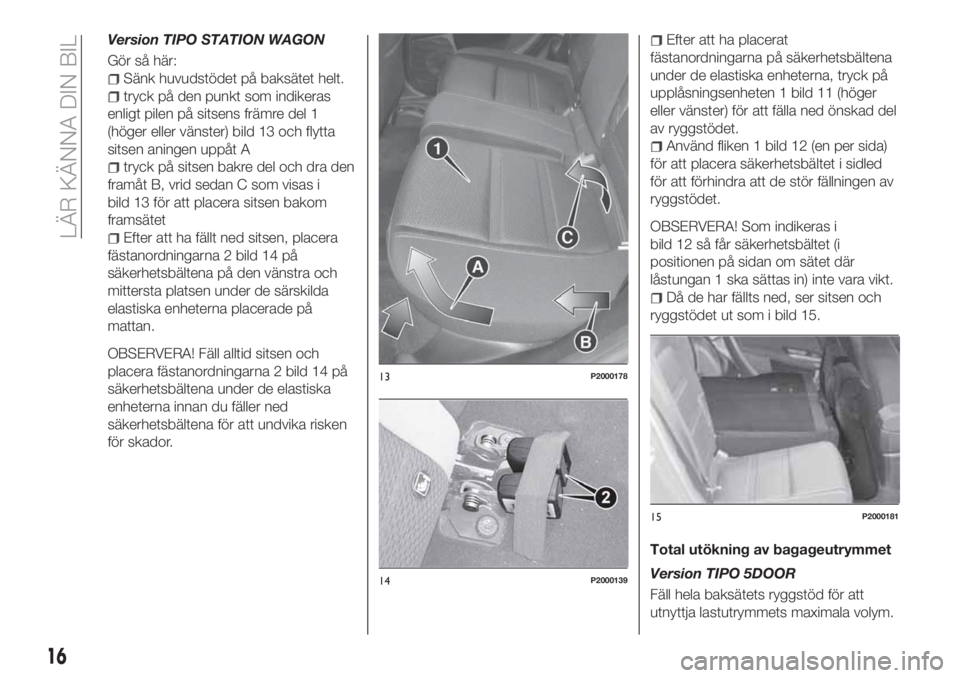

Page 18 of 304

Version TIPO STATION WAGON
Gör så här:
Sänk huvudstödet på baksätet helt.
tryck på den punkt som indikeras
enligt pilen på sitsens främre del 1
(höger eller vänster) bild 13 och flytta
sitsen aningen uppåt A
tryck på sitsen bakre del och dra den
framåt B, vrid sedan C som visas i
bild 13 för att placera sitsen bakom
framsätet
Efter att ha fällt ned sitsen, placera
fästanordningarna 2 bild 14 på
säkerhetsbältena på den vänstra och
mittersta platsen under de särskilda
elastiska enheterna placerade på
mattan.
OBSERVERA! Fäll alltid sitsen och
placera fästanordningarna 2 bild 14 på
säkerhetsbältena under de elastiska
enheterna innan du fäller ned
säkerhetsbältena för att undvika risken
för skador.
Efter att ha placerat
fästanordningarna på säkerhetsbältena
under de elastiska enheterna, tryck på
upplåsningsenheten 1 bild 11 (höger
eller vänster) för att fälla ned önskad del
av ryggstödet.
Använd fliken 1 bild 12 (en per sida)
för att placera säkerhetsbältet i sidled
för att förhindra att de stör fällningen av
ryggstödet.
OBSERVERA! Som indikeras i
bild 12 så får säkerhetsbältet (i
positionen på sidan om sätet där
låstungan 1 ska sättas in) inte vara vikt.
Då de har fällts ned, ser sitsen och
ryggstödet ut som i bild 15.
Total utökning av bagageutrymmet
Version TIPO 5DOOR
Fäll hela baksätets ryggstöd för att
utnyttja lastutrymmets maximala volym.
13P2000178
14P2000139
15P2000181
16
LÄR KÄNNA DIN BIL

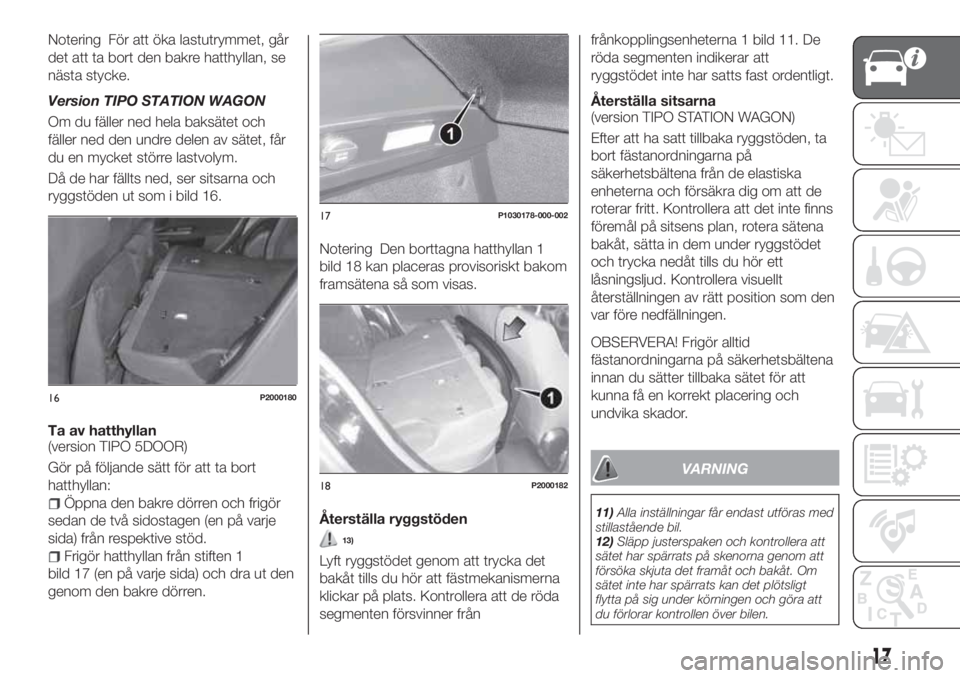

Page 19 of 304

Notering För att öka lastutrymmet, går
det att ta bort den bakre hatthyllan, se
nästa stycke.
Version TIPO STATION WAGON
Om du fäller ned hela baksätet och
fäller ned den undre delen av sätet, får
du en mycket större lastvolym.
Då de har fällts ned, ser sitsarna och
ryggstöden ut som i bild 16.
Ta av hatthyllan
(version TIPO 5DOOR)
Gör på följande sätt för att ta bort
hatthyllan:
Öppna den bakre dörren och frigör
sedan de två sidostagen (en på varje
sida) från respektive stöd.
Frigör hatthyllan från stiften 1
bild 17 (en på varje sida) och dra ut den
genom den bakre dörren.
Notering Den borttagna hatthyllan 1
bild 18 kan placeras provisoriskt bakom
framsätena så som visas.
Återställa ryggstöden
13)
Lyft ryggstödet genom att trycka det
bakåt tills du hör att fästmekanismerna
klickar på plats. Kontrollera att de röda
segmenten försvinner frånfrånkopplingsenheterna 1 bild 11. De
röda segmenten indikerar att
ryggstödet inte har satts fast ordentligt.
Återställa sitsarna
(version TIPO STATION WAGON)
Efter att ha satt tillbaka ryggstöden, ta
bort fästanordningarna på
säkerhetsbältena från de elastiska
enheterna och försäkra dig om att de
roterar fritt. Kontrollera att det inte finns
föremål på sitsens plan, rotera sätena
bakåt, sätta in dem under ryggstödet
och trycka nedåt tills du hör ett
låsningsljud. Kontrollera visuellt
återställningen av rätt position som den
var före nedfällningen.
OBSERVERA! Frigör alltid
fästanordningarna på säkerhetsbältena
innan du sätter tillbaka sätet för att
kunna få en korrekt placering och
undvika skador.
VARNING
11)Alla inställningar får endast utföras med
stillastående bil.
12)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom att
försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.
16P2000180
17P1030178-000-002
18P2000182
17

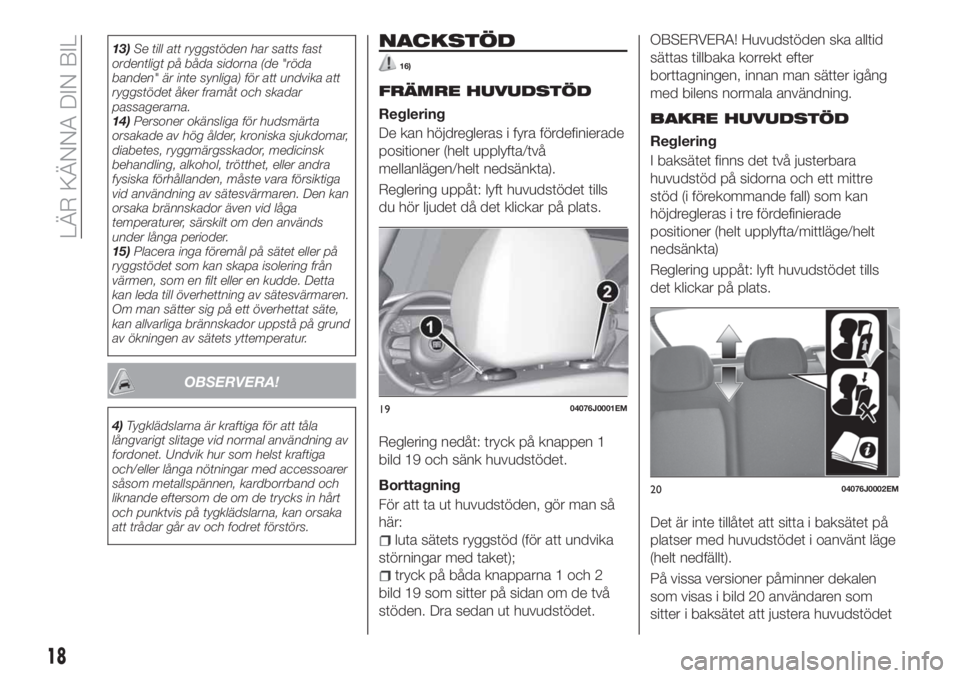

Page 20 of 304

13)Se till att ryggstöden har satts fast
ordentligt på båda sidorna (de "röda
banden" är inte synliga) för att undvika att
ryggstödet åker framåt och skadar
passagerarna.
14)Personer okänsliga för hudsmärta
orsakade av hög ålder, kroniska sjukdomar,
diabetes, ryggmärgsskador, medicinsk
behandling, alkohol, trötthet, eller andra
fysiska förhållanden, måste vara försiktiga
vid användning av sätesvärmaren. Den kan
orsaka brännskador även vid låga
temperaturer, särskilt om den används
under långa perioder.
15)Placera inga föremål på sätet eller på
ryggstödet som kan skapa isolering från
värmen, som en filt eller en kudde. Detta
kan leda till överhettning av sätesvärmaren.
Om man sätter sig på ett överhettat säte,
kan allvarliga brännskador uppstå på grund
av ökningen av sätets yttemperatur.
OBSERVERA!
4)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in hårt
och punktvis på tygklädslarna, kan orsaka
att trådar går av och fodret förstörs.
NACKSTÖD
16)
FRÄMRE HUVUDSTÖD
Reglering
De kan höjdregleras i fyra fördefinierade
positioner (helt upplyfta/två
mellanlägen/helt nedsänkta).
Reglering uppåt: lyft huvudstödet tills
du hör ljudet då det klickar på plats.
Reglering nedåt: tryck på knappen 1
bild 19 och sänk huvudstödet.
Borttagning
För att ta ut huvudstöden, gör man så
här:
luta sätets ryggstöd (för att undvika
störningar med taket);
tryck på båda knapparna 1 och 2
bild 19 som sitter på sidan om de två
stöden. Dra sedan ut huvudstödet.
OBSERVERA! Huvudstöden ska alltid
sättas tillbaka korrekt efter
borttagningen, innan man sätter igång
med bilens normala användning.
BAKRE HUVUDSTÖD
Reglering
I baksätet finns det två justerbara
huvudstöd på sidorna och ett mittre
stöd (i förekommande fall) som kan
höjdregleras i tre fördefinierade
positioner (helt upplyfta/mittläge/helt
nedsänkta)
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
Det är inte tillåtet att sitta i baksätet på
platser med huvudstödet i oanvänt läge
(helt nedfällt).
På vissa versioner påminner dekalen
som visas i bild 20 användaren som
sitter i baksätet att justera huvudstödet
1904076J0001EM
2004076J0002EM
18
LÄR KÄNNA DIN BIL

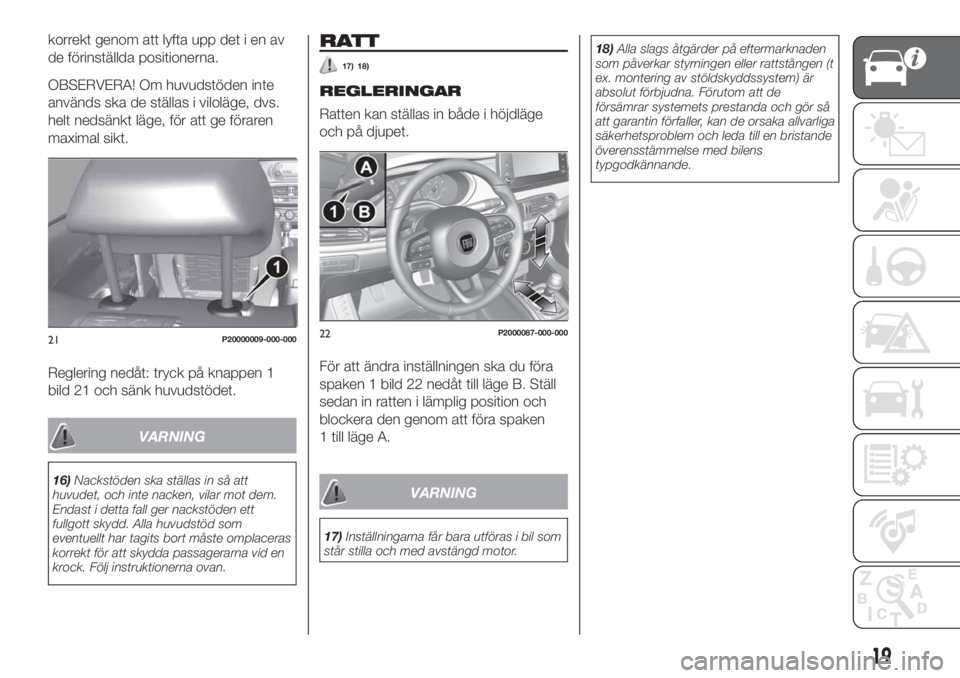

Page 21 of 304

korrekt genom att lyfta upp det i en av
de förinställda positionerna.
OBSERVERA! Om huvudstöden inte
används ska de ställas i viloläge, dvs.
helt nedsänkt läge, för att ge föraren
maximal sikt.
Reglering nedåt: tryck på knappen 1
bild 21 och sänk huvudstödet.
VARNING
16)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd. Alla huvudstöd som
eventuellt har tagits bort måste omplaceras
korrekt för att skydda passagerarna vid en
krock. Följ instruktionerna ovan.
RATT
17) 18)
REGLERINGAR
Ratten kan ställas in både i höjdläge
och på djupet.
För att ändra inställningen ska du föra
spaken 1 bild 22 nedåt till läge B. Ställ
sedan in ratten i lämplig position och
blockera den genom att föra spaken
1 till läge A.
VARNING
17)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.18)Alla slags åtgärder på eftermarknaden
som påverkar styrningen eller rattstången (t
ex. montering av stöldskyddssystem) är
absolut förbjudna. Förutom att de
försämrar systemets prestanda och gör så
att garantin förfaller, kan de orsaka allvarliga
säkerhetsproblem och leda till en bristande
överensstämmelse med bilens
typgodkännande.
21P20000009-000-00022P2000087-000-000
19

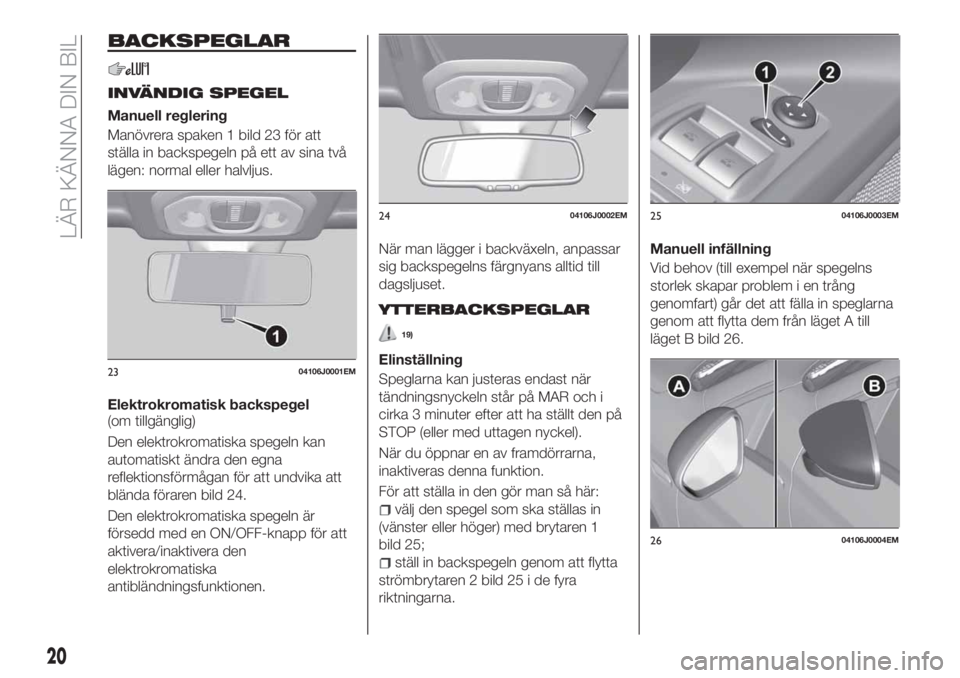

Page 22 of 304

BACKSPEGLAR
INVÄNDIG SPEGEL
Manuell reglering
Manövrera spaken 1 bild 23 för att
ställa in backspegeln på ett av sina två
lägen: normal eller halvljus.
Elektrokromatisk backspegel
(om tillgänglig)
Den elektrokromatiska spegeln kan
automatiskt ändra den egna
reflektionsförmågan för att undvika att
blända föraren bild 24.
Den elektrokromatiska spegeln är
försedd med en ON/OFF-knapp för att
aktivera/inaktivera den
elektrokromatiska
antibländningsfunktionen.När man lägger i backväxeln, anpassar
sig backspegelns färgnyans alltid till
dagsljuset.
YTTERBACKSPEGLAR
19)
Elinställning
Speglarna kan justeras endast när
tändningsnyckeln står på MAR och i
cirka 3 minuter efter att ha ställt den på
STOP (eller med uttagen nyckel).
När du öppnar en av framdörrarna,
inaktiveras denna funktion.
För att ställa in den gör man så här:
välj den spegel som ska ställas in
(vänster eller höger) med brytaren 1
bild 25;
ställ in backspegeln genom att flytta
strömbrytaren 2 bild 25 i de fyra
riktningarna.Manuell infällning
Vid behov (till exempel när spegelns
storlek skapar problem i en trång
genomfart) går det att fälla in speglarna
genom att flytta dem från läget A till
läget B bild 26.
2304106J0001EM
2404106J0002EM2504106J0003EM
2604106J0004EM
20
LÄR KÄNNA DIN BIL

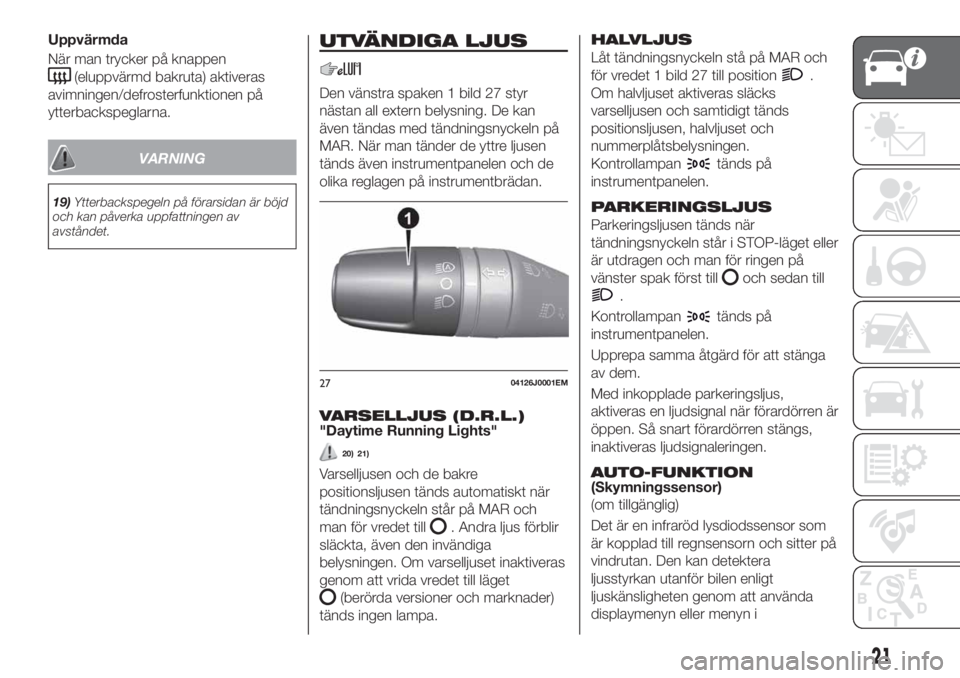

Page 23 of 304

Uppvärmda
När man trycker på knappen
(eluppvärmd bakruta) aktiveras
avimningen/defrosterfunktionen på
ytterbackspeglarna.
VARNING
19)Ytterbackspegeln på förarsidan är böjd
och kan påverka uppfattningen av
avståndet.
UTVÄNDIGA LJUS
Den vänstra spaken 1 bild 27 styr
nästan all extern belysning. De kan
även tändas med tändningsnyckeln på
MAR. När man tänder de yttre ljusen
tänds även instrumentpanelen och de
olika reglagen på instrumentbrädan.
VARSELLJUS (D.R.L.)"Daytime Running Lights"
20) 21)
Varselljusen och de bakre
positionsljusen tänds automatiskt när
tändningsnyckeln står på MAR och
man för vredet till
. Andra ljus förblir
släckta, även den invändiga
belysningen. Om varselljuset inaktiveras
genom att vrida vredet till läget
(berörda versioner och marknader)
tänds ingen lampa.
HALVLJUS
Låt tändningsnyckeln stå på MAR och
för vredet 1 bild 27 till position
.
Om halvljuset aktiveras släcks
varselljusen och samtidigt tänds
positionsljusen, halvljuset och
nummerplåtsbelysningen.
Kontrollampan
tänds på
instrumentpanelen.
PARKERINGSLJUS
Parkeringsljusen tänds när
tändningsnyckeln står i STOP-läget eller
är utdragen och man för ringen på
vänster spak först till
och sedan till
.
Kontrollampan
tänds på
instrumentpanelen.
Upprepa samma åtgärd för att stänga
av dem.
Med inkopplade parkeringsljus,
aktiveras en ljudsignal när förardörren är
öppen. Så snart förardörren stängs,
inaktiveras ljudsignaleringen.
AUTO-FUNKTION(Skymningssensor)
(om tillgänglig)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen enligt
ljuskänsligheten genom att använda
displaymenyn eller menyn i
2704126J0001EM
21
Page 24 of 304

Uconnect™ 5-tumeller7-tum
HD-systemet (i förekommande fall).
Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för
att aktivera de utvändiga ljusen.
Aktivering av funktionen
Vrid den vänstra spakens hylsa till läge
.
OBSERVERA! Funktionen kan aktiveras
endast med tändningsnyckeln i läge
MAR.
Inaktivera funktionen
För att inaktivera funktionen, vrid hylsan
på den vänstra spaken till ett annat läge
än
.
HELLJUS
Med vredet på vänster spak på,
trycker du spaken framåt mot
instrumentpanelen (permanent läge).
Kontrollampan
tänds på
instrumentpanelen. Helljuset släcks när
man för spaken tillbaka mot ratten.
Blinkningar
Dra den vänstra spaken 1 bild 28 mot
dig till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge.
När helljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
REGLERINGSANORDNING
TILL STRÅLKASTARNA
Regleringsanordningen för
strålkastarinställningen fungerar endast
med tändningsnyckeln på MAR och
tända halvljus.
För inställningen, använd knapparna
ellerpå reglagepanelen.Displayen på instrumentpanelen visar
läget i förhållande till regleringen.
Läge 0: en eller två personer i
framsätet.
Position 1: fyra eller fem personer;
Position 2: fyra eller fem personer +
last i bagageutrymmet;
Position 3: förare och maximal
tillåten belastning med last som endast
placerats i bagageutrymmet.
OBSERVERA! Kontrollera strålkastarens
inriktning varje gång som den
transporterade lastens vikt ändras.
DIMLJUS
(i förekommande fall)
Knappen för dimljusen sitter på den
vänstra kontrollpanelen (knapp 1
bild 30 ). När dimstrålkastarna är tända,
tänds varningslampan
på
instrumentbrädan.
Med tändlåset på MAR, positionsljuset
och halvljuset på, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.
För att stänga av dimljusen, tryck åter
på knappen 1 eller vrid vredet på den
vänstra spaken bild 27 till
eller ställ
tändlåset på STOP.
2804126J0002EM
2904126J0003EM
22
LÄR KÄNNA DIN BIL
