Page 169 of 304

69)

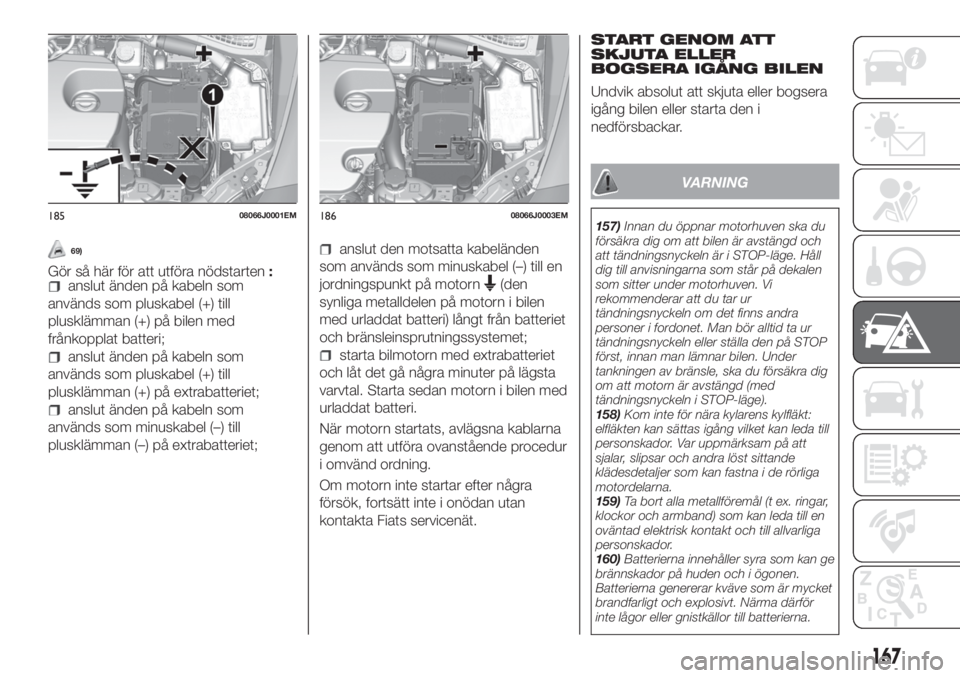

Gör så här för att utföra nödstarten:anslut änden på kabeln som
används som pluskabel (+) till
plusklämman (+) på bilen med
frånkopplat batteri;
anslut änden på kabeln som
används som pluskabel (+) till
plusklämman (+) på extrabatteriet;
anslut änden på kabeln som
används som minuskabel (–) till
plusklämman (–) på extrabatteriet;
anslut den motsatta kabeländen
som används som minuskabel (–) till en
jordningspunkt på motorn
(den
synliga metalldelen på motorn i bilen
med urladdat batteri) långt från batteriet
och bränsleinsprutningssystemet;
starta bilmotorn med extrabatteriet
och låt det gå några minuter på lägsta
varvtal. Starta sedan motorn i bilen med
urladdat batteri.
När motorn startats, avlägsna kablarna
genom att utföra ovanstående procedur
i omvänd ordning.
Om motorn inte startar efter några
försök, fortsätt inte i onödan utan
kontakta Fiats servicenät.
START GENOM ATT
SKJUTA ELLER
BOGSERA IGÅNG BILEN
Undvik absolut att skjuta eller bogsera
igång bilen eller starta den i
nedförsbackar.
VARNING
157)Innan du öppnar motorhuven ska du
försäkra dig om att bilen är avstängd och
att tändningsnyckeln är i STOP-läge. Håll
dig till anvisningarna som står på dekalen
som sitter under motorhuven. Vi
rekommenderar att du tar ur
tändningsnyckeln om det finns andra
personer i fordonet. Man bör alltid ta ur
tändningsnyckeln eller ställa den på STOP
först, innan man lämnar bilen. Under
tankningen av bränsle, ska du försäkra dig
om att motorn är avstängd (med
tändningsnyckeln i STOP-läge).
158)Kom inte för nära kylarens kylfläkt:
elfläkten kan sättas igång vilket kan leda till
personskador. Var uppmärksam på att
sjalar, slipsar och andra löst sittande
klädesdetaljer som kan fastna i de rörliga
motordelarna.
159)Ta bort alla metallföremål (t ex. ringar,
klockor och armband) som kan leda till en
oväntad elektrisk kontakt och till allvarliga
personskador.
160)Batterierna innehåller syra som kan ge
brännskador på huden och i ögonen.
Batterierna genererar kväve som är mycket
brandfarligt och explosivt. Närma därför
inte lågor eller gnistkällor till batterierna.18508066J0001EM18608066J0003EM
167
Page 170 of 304

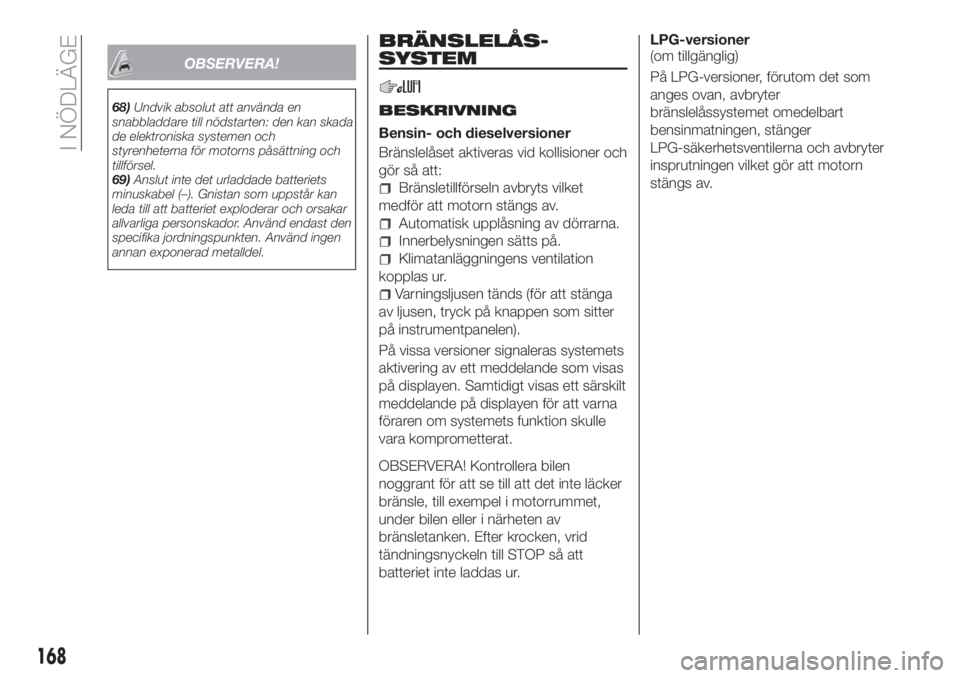

OBSERVERA!
68)Undvik absolut att använda en
snabbladdare till nödstarten: den kan skada
de elektroniska systemen och
styrenheterna för motorns påsättning och
tillförsel.
69)Anslut inte det urladdade batteriets
minuskabel (–). Gnistan som uppstår kan
leda till att batteriet exploderar och orsakar
allvarliga personskador. Använd endast den
specifika jordningspunkten. Använd ingen
annan exponerad metalldel.
BRÄNSLELÅS-
SYSTEM
BESKRIVNING
Bensin- och dieselversioner
Bränslelåset aktiveras vid kollisioner och
gör så att:
Bränsletillförseln avbryts vilket
medför att motorn stängs av.
Automatisk upplåsning av dörrarna.
Innerbelysningen sätts på.
Klimatanläggningens ventilation
kopplas ur.
Varningsljusen tänds (för att stänga
av ljusen, tryck på knappen som sitter
på instrumentpanelen).
På vissa versioner signaleras systemets
aktivering av ett meddelande som visas
på displayen. Samtidigt visas ett särskilt
meddelande på displayen för att varna
föraren om systemets funktion skulle
vara komprometterat.
OBSERVERA! Kontrollera bilen
noggrant för att se till att det inte läcker
bränsle, till exempel i motorrummet,
under bilen eller i närheten av
bränsletanken. Efter krocken, vrid
tändningsnyckeln till STOP så att
batteriet inte laddas ur.
LPG-versioner
(om tillgänglig)
På LPG-versioner, förutom det som
anges ovan, avbryter
bränslelåssystemet omedelbart
bensinmatningen, stänger
LPG-säkerhetsventilerna och avbryter
insprutningen vilket gör att motorn
stängs av.
168
I NÖDLÄGE
Page 171 of 304

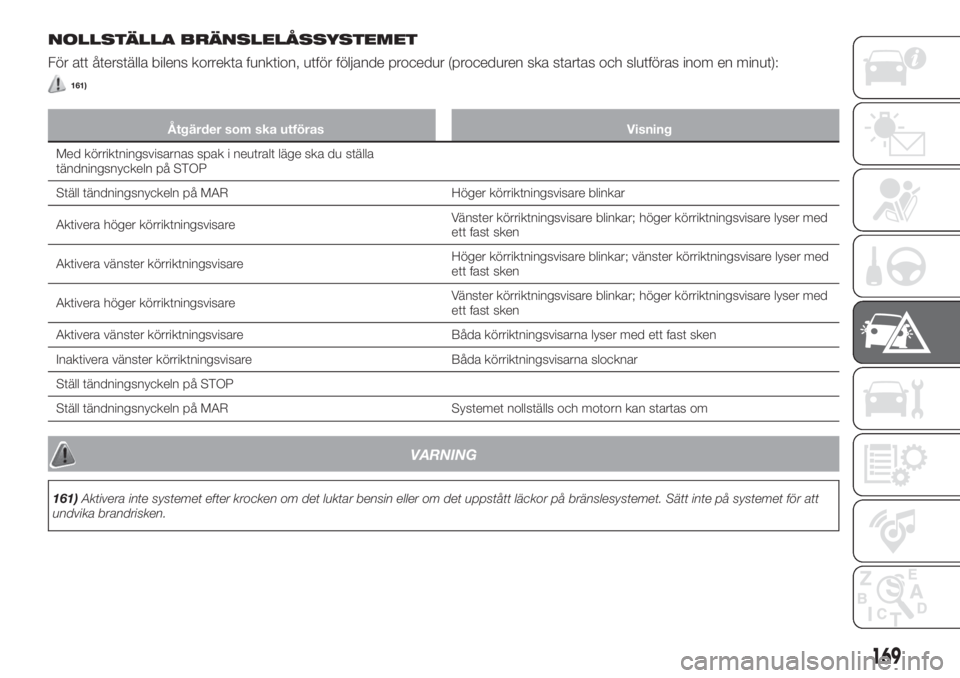

NOLLSTÄLLA BRÄNSLELÅSSYSTEMET
För att återställa bilens korrekta funktion, utför följande procedur (proceduren ska startas och slutföras inom en minut):
161)
Åtgärder som ska utföras Visning
Med körriktningsvisarnas spak i neutralt läge ska du ställa
tändningsnyckeln på STOP
Ställ tändningsnyckeln på MAR Höger körriktningsvisare blinkar
Aktivera höger körriktningsvisareVänster körriktningsvisare blinkar; höger körriktningsvisare lyser med
ett fast sken
Aktivera vänster körriktningsvisareHöger körriktningsvisare blinkar; vänster körriktningsvisare lyser med
ett fast sken
Aktivera höger körriktningsvisareVänster körriktningsvisare blinkar; höger körriktningsvisare lyser med
ett fast sken
Aktivera vänster körriktningsvisare Båda körriktningsvisarna lyser med ett fast sken
Inaktivera vänster körriktningsvisare Båda körriktningsvisarna slocknar
Ställ tändningsnyckeln på STOP
Ställ tändningsnyckeln på MAR Systemet nollställs och motorn kan startas om
VARNING
161)Aktivera inte systemet efter krocken om det luktar bensin eller om det uppstått läckor på bränslesystemet. Sätt inte på systemet för att
undvika brandrisken.
169
Page 172 of 304

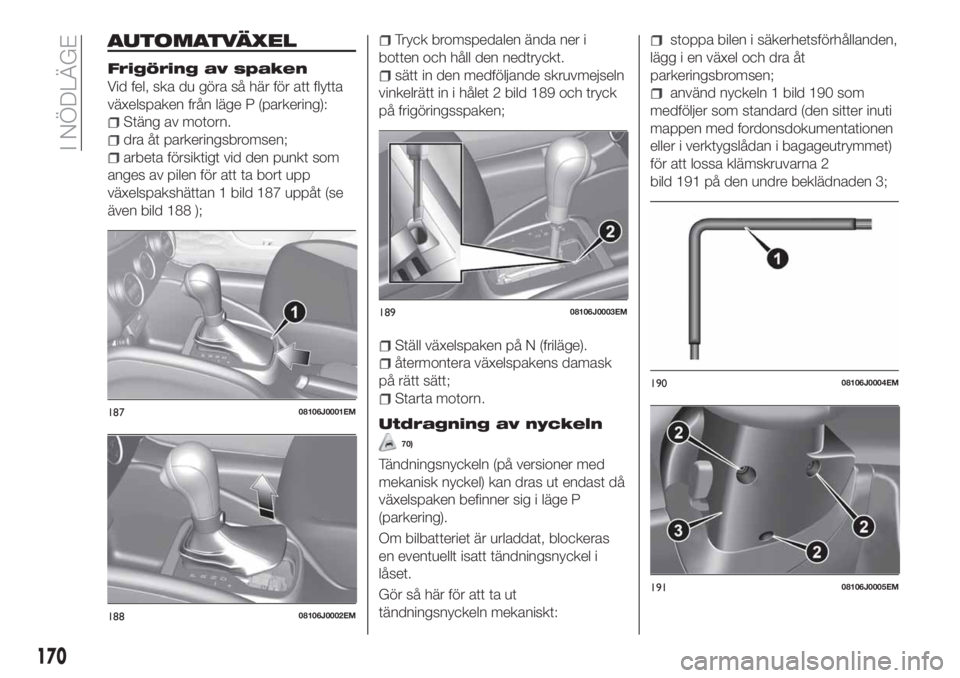

AUTOMATVÄXEL
Frigöring av spaken
Vid fel, ska du göra så här för att flytta
växelspaken från läge P (parkering):
Stäng av motorn.
dra åt parkeringsbromsen;
arbeta försiktigt vid den punkt som
anges av pilen för att ta bort upp
växelspakshättan 1 bild 187 uppåt (se
även bild 188 );
Tryck bromspedalen ända ner i
botten och håll den nedtryckt.
sätt in den medföljande skruvmejseln
vinkelrätt in i hålet 2 bild 189 och tryck
på frigöringsspaken;
Ställ växelspaken på N (friläge).
återmontera växelspakens damask
på rätt sätt;
Starta motorn.
Utdragning av nyckeln
70)
Tändningsnyckeln (på versioner med
mekanisk nyckel) kan dras ut endast då
växelspaken befinner sig i läge P
(parkering).
Om bilbatteriet är urladdat, blockeras
en eventuellt isatt tändningsnyckel i
låset.
Gör så här för att ta ut
tändningsnyckeln mekaniskt:
stoppa bilen i säkerhetsförhållanden,
lägg i en växel och dra åt
parkeringsbromsen;
använd nyckeln 1 bild 190 som
medföljer som standard (den sitter inuti
mappen med fordonsdokumentationen
eller i verktygslådan i bagageutrymmet)
för att lossa klämskruvarna 2
bild 191 på den undre beklädnaden 3;
18708106J0001EM
18808106J0002EM
18908106J0003EM
19008106J0004EM
19108106J0005EM
170
I NÖDLÄGE
Page 173 of 304

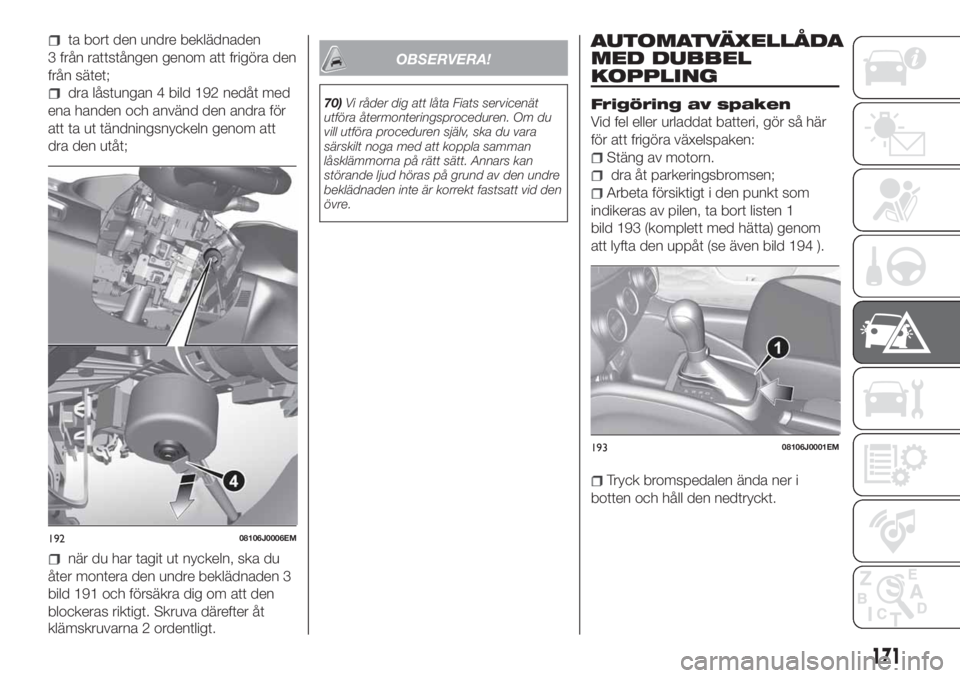

ta bort den undre beklädnaden
3 från rattstången genom att frigöra den
från sätet;
dra låstungan 4 bild 192 nedåt med
ena handen och använd den andra för
att ta ut tändningsnyckeln genom att
dra den utåt;
när du har tagit ut nyckeln, ska du
åter montera den undre beklädnaden 3
bild 191 och försäkra dig om att den
blockeras riktigt. Skruva därefter åt
klämskruvarna 2 ordentligt.
OBSERVERA!
70)Vi råder dig att låta Fiats servicenät
utföra återmonteringsproceduren. Om du
vill utföra proceduren själv, ska du vara
särskilt noga med att koppla samman
låsklämmorna på rätt sätt. Annars kan
störande ljud höras på grund av den undre
beklädnaden inte är korrekt fastsatt vid den
övre.
AUTOMATVÄXELLÅDA
MED DUBBEL
KOPPLING
Frigöring av spaken
Vid fel eller urladdat batteri, gör så här
för att frigöra växelspaken:
Stäng av motorn.
dra åt parkeringsbromsen;
Arbeta försiktigt i den punkt som
indikeras av pilen, ta bort listen 1
bild 193 (komplett med hätta) genom
att lyfta den uppåt (se även bild 194 ).
Tryck bromspedalen ända ner i
botten och håll den nedtryckt.
19208106J0006EM
19308106J0001EM
171
Page 174 of 304

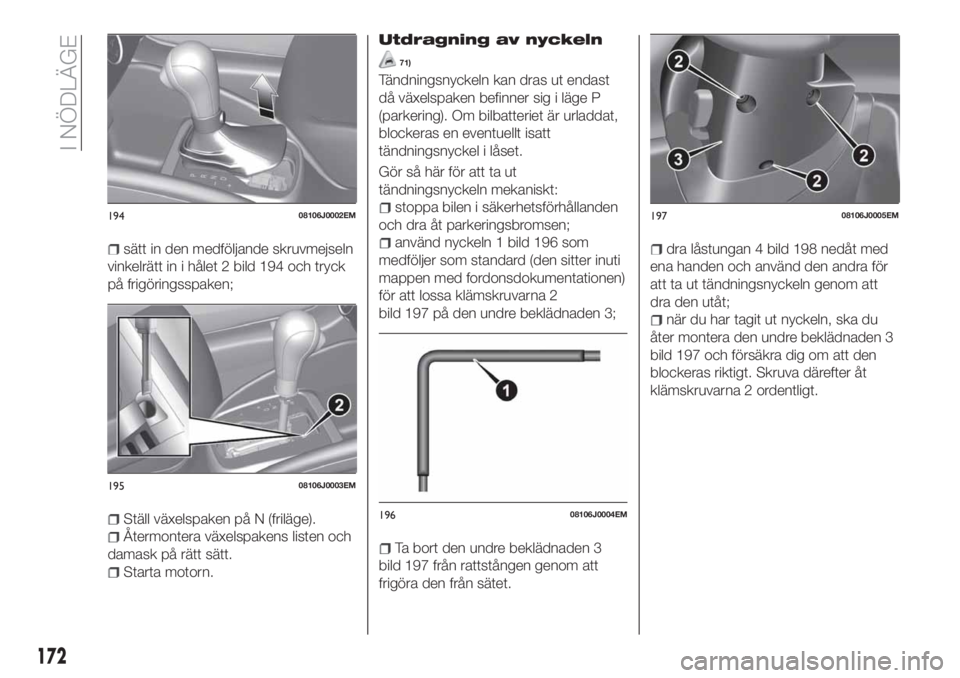

sätt in den medföljande skruvmejseln
vinkelrätt in i hålet 2 bild 194 och tryck
på frigöringsspaken;
Ställ växelspaken på N (friläge).
Återmontera växelspakens listen och
damask på rätt sätt.
Starta motorn.
Utdragning av nyckeln
71)
Tändningsnyckeln kan dras ut endast
då växelspaken befinner sig i läge P
(parkering). Om bilbatteriet är urladdat,
blockeras en eventuellt isatt
tändningsnyckel i låset.
Gör så här för att ta ut
tändningsnyckeln mekaniskt:
stoppa bilen i säkerhetsförhållanden
och dra åt parkeringsbromsen;
använd nyckeln 1 bild 196 som
medföljer som standard (den sitter inuti
mappen med fordonsdokumentationen)
för att lossa klämskruvarna 2
bild 197 på den undre beklädnaden 3;
Ta bort den undre beklädnaden 3
bild 197 från rattstången genom att
frigöra den från sätet.
dra låstungan 4 bild 198 nedåt med
ena handen och använd den andra för
att ta ut tändningsnyckeln genom att
dra den utåt;
när du har tagit ut nyckeln, ska du
åter montera den undre beklädnaden 3
bild 197 och försäkra dig om att den
blockeras riktigt. Skruva därefter åt
klämskruvarna 2 ordentligt.
19408106J0002EM
19508106J0003EM
19608106J0004EM
19708106J0005EM
172
I NÖDLÄGE
Page 175 of 304

OBSERVERA!
71)Vi råder dig att låta Fiats servicenät
utföra återmonteringsproceduren. Om du
vill utföra proceduren själv, ska du vara
särskilt noga med att koppla samman
låsklämmorna på rätt sätt. Annars kan
störande ljud höras på grund av den undre
beklädnaden inte är korrekt fastsatt vid den
övre.

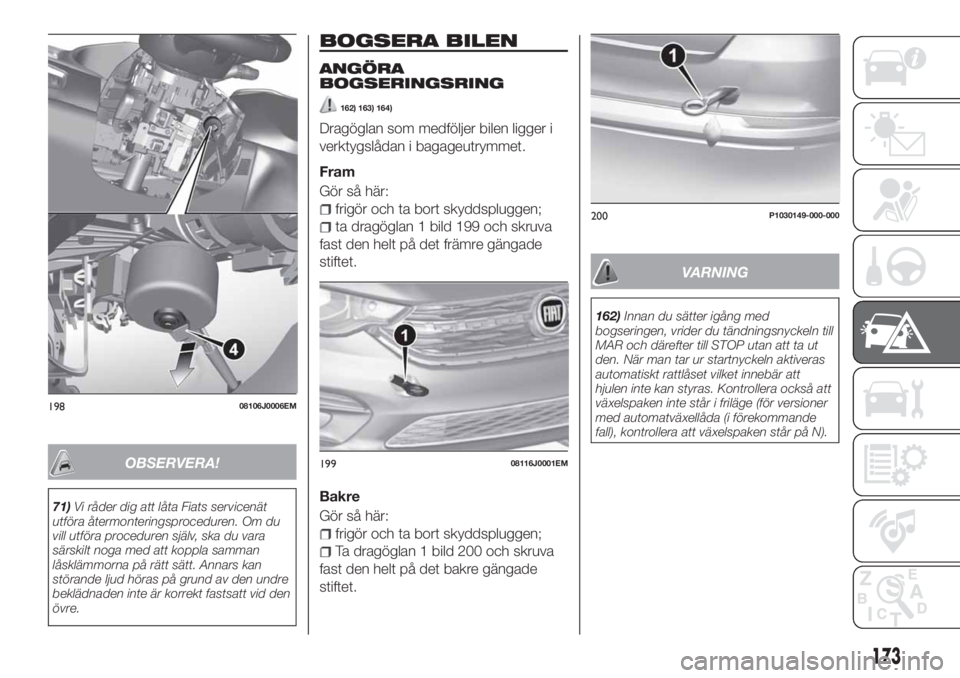

BOGSERA BILEN
ANGÖRA
BOGSERINGSRING
162) 163) 164)
Dragöglan som medföljer bilen ligger i
verktygslådan i bagageutrymmet.
Fram
Gör så här:
frigör och ta bort skyddspluggen;
ta dragöglan 1 bild 199 och skruva
fast den helt på det främre gängade
stiftet.
Bakre
Gör så här:
frigör och ta bort skyddspluggen;
Ta dragöglan 1 bild 200 och skruva
fast den helt på det bakre gängade
stiftet.
VARNING
162)Innan du sätter igång med
bogseringen, vrider du tändningsnyckeln till
MAR och därefter till STOP utan att ta ut
den. När man tar ur startnyckeln aktiveras
automatiskt rattlåset vilket innebär att
hjulen inte kan styras. Kontrollera också att
växelspaken inte står i friläge (för versioner
med automatväxellåda (i förekommande
fall), kontrollera att växelspaken står på N).
19808106J0006EM
19908116J0001EM
200P1030149-000-000
173
Page 176 of 304

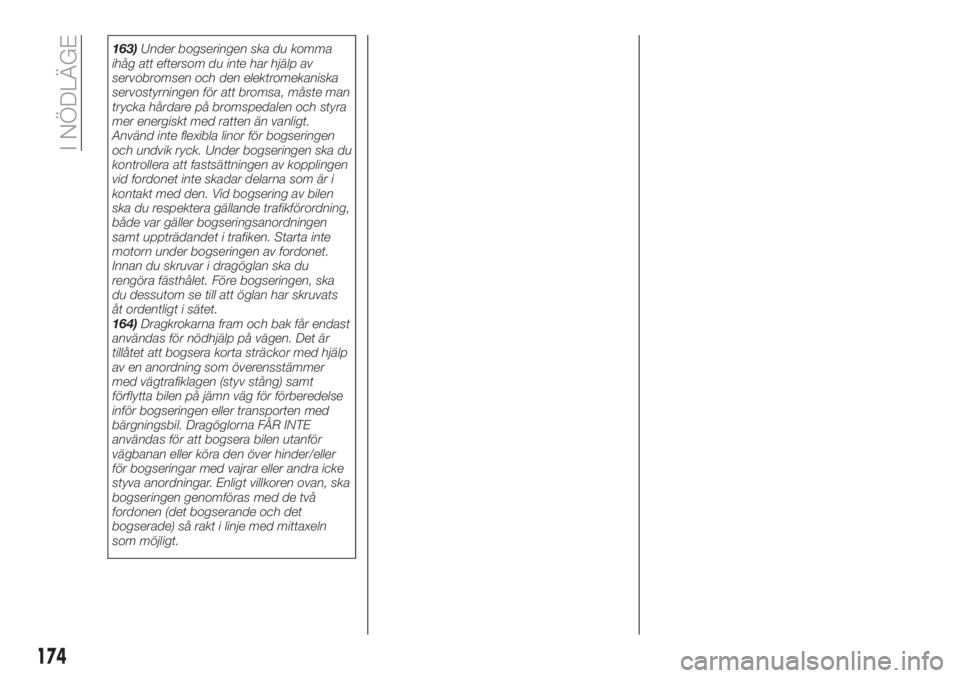

163)Under bogseringen ska du komma
ihåg att eftersom du inte har hjälp av
servobromsen och den elektromekaniska
servostyrningen för att bromsa, måste man
trycka hårdare på bromspedalen och styra
mer energiskt med ratten än vanligt.
Använd inte flexibla linor för bogseringen
och undvik ryck. Under bogseringen ska du
kontrollera att fastsättningen av kopplingen
vid fordonet inte skadar delarna som är i
kontakt med den. Vid bogsering av bilen
ska du respektera gällande trafikförordning,
både var gäller bogseringsanordningen
samt uppträdandet i trafiken. Starta inte
motorn under bogseringen av fordonet.
Innan du skruvar i dragöglan ska du
rengöra fästhålet. Före bogseringen, ska
du dessutom se till att öglan har skruvats
åt ordentligt i sätet.
164)Dragkrokarna fram och bak får endast
användas för nödhjälp på vägen. Det är
tillåtet att bogsera korta sträckor med hjälp
av en anordning som överensstämmer
med vägtrafiklagen (styv stång) samt
förflytta bilen på jämn väg för förberedelse
inför bogseringen eller transporten med
bärgningsbil. Dragöglorna FÅR INTE
användas för att bogsera bilen utanför
vägbanan eller köra den över hinder/eller
för bogseringar med vajrar eller andra icke
styva anordningar. Enligt villkoren ovan, ska
bogseringen genomföras med de två
fordonen (det bogserande och det
bogserade) så rakt i linje med mittaxeln
som möjligt.
174
I NÖDLÄGE
