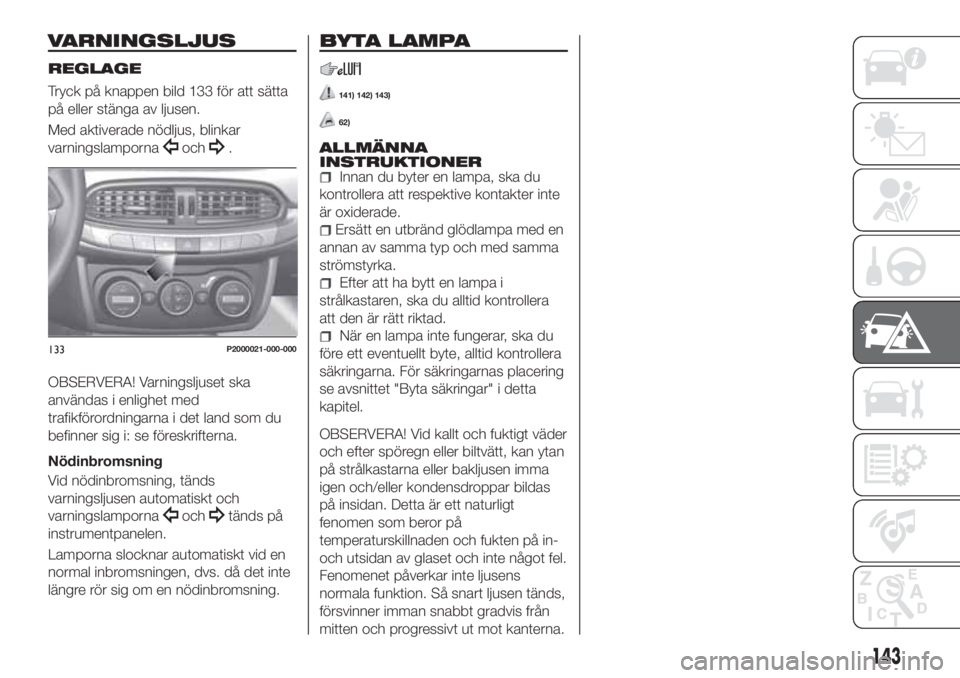

Page 145 of 304

VARNINGSLJUS
REGLAGE
Tryck på knappen bild 133 för att sätta
på eller stänga av ljusen.
Med aktiverade nödljus, blinkar
varningslamporna
och.
OBSERVERA! Varningsljuset ska
användas i enlighet med
trafikförordningarna i det land som du
befinner sig i: se föreskrifterna.
Nödinbromsning
Vid nödinbromsning, tänds
varningsljusen automatiskt och
varningslamporna
ochtänds på
instrumentpanelen.
Lamporna slocknar automatiskt vid en
normal inbromsningen, dvs. då det inte
längre rör sig om en nödinbromsning.
BYTA LAMPA
141) 142) 143)
62)
ALLMÄNNA
INSTRUKTIONER
Innan du byter en lampa, ska du
kontrollera att respektive kontakter inte
är oxiderade.
Ersätt en utbränd glödlampa med en
annan av samma typ och med samma
strömstyrka.
Efter att ha bytt en lampa i
strålkastaren, ska du alltid kontrollera
att den är rätt riktad.
När en lampa inte fungerar, ska du
före ett eventuellt byte, alltid kontrollera
säkringarna. För säkringarnas placering
se avsnittet "Byta säkringar" i detta
kapitel.
OBSERVERA! Vid kallt och fuktigt väder
och efter spöregn eller biltvätt, kan ytan
på strålkastarna eller bakljusen imma
igen och/eller kondensdroppar bildas
på insidan. Detta är ett naturligt
fenomen som beror på
temperaturskillnaden och fukten på in-
och utsidan av glaset och inte något fel.
Fenomenet påverkar inte ljusens
normala funktion. Så snart ljusen tänds,
försvinner imman snabbt gradvis från
mitten och progressivt ut mot kanterna.
133P2000021-000-000
143
Page 146 of 304
TYPER AV LAMPOR
På bilen finns följande typer av lampor installerade:
Lampor helt av glas (typ 1): de är tryckmonterade. Dra rakt ut för att
ta bort lampan.
Lampor med bajonettfattning (typ 2): för att dra ut dem från
lamphållaren, tryck på glödlampan och vrid den moturs och avlägsna
den sedan.
Halogena lampor (typ 3): för att ta ut lampan, dra i kontaktdonet.
Halogena lampor (typ 4): för att ta ut lampan, vrid den moturs.
Lampor med Xenon-gasurladdning (typ 5):
(berörda versioner och marknader)
kontakta Fiats servicenät för att ta ut lampan.
144
I NÖDLÄGE
Page 147 of 304
Lampor Typ Effekt Referens figur
Varselljus (D.R.L.) (versioner med polyelliptiska strålkastare) LED – –
Positionsljus fram/Varselljus (D.R.L.) (versioner med
dubbelparaboliska strålkastare)H15 15W 4
Helljus (versioner med polyelliptiska strålkastare) H7 55 W 3
Helljus (versioner med dubbelparaboliska strålkastare) H15 55 W 4
Halvljus H7 55 W 3
Helljus/halvljus (med xenon-gasurladdning)
(berörda versioner och marknader)D5S 25W 5
Körriktningsvisare fram PY21W 21W 2
Körriktningsvisare på sidorna WY5W 5 W 1
Nummerplåt W5W 5 W 1
Bakre positionsljus/stoppljus P21W 21W 2
Körriktningsvisare bak PY21W 21W 2
Backljus W16W 16W 1
Tredje stoppljuset LED – –
Dimstrålkastare H11 55 W 4
Dimbakljus W16W 16W 1
Belysningsenhet fram C5W 5 W 1
Främre takbelysning (solskydd) C5W 5 W 1
Belysning bak C5W 6W 1
Belysning i bagageutrymme W5W 5 W 1
Belysning i förvaringsutrymmet W5W 5 W 1
145
Page 148 of 304

BYTA EN YTTRE LAMPA
Versioner försedda med
polyelliptiska strålkastare
Placering av de främre lamporna
1. Halvljus
2. Dimstrålkastare
3. Helljus
4. Varselljus (D.R.L.)
5. Körriktningsvisare (blinkers)Halvljus
För att byta lampa 1bild 134 gör man
så här:
Arbeta inifrån motorrummet för att ta
bort skyddspluggen av gummi 1
bild 135.
Koppla ifrån det elektriska
kontaktdonet, frigör sedan låsklämman.
Byta lampa 2.
Återanslut den elektriska kontakten
och anslut enheten med lampa och
kontaktdon i sätet.
Sätt tillbaka låsklämman och försäkra
dig om att den sitter fast ordentligt.
sätt tillbaka gummiproppen 1.
Helljus
För att byta lampa 3 bild 134 gör man
så här:
Arbeta inifrån motorrummet för att ta
bort skyddspluggen av gummi 2
bild 136.
Dra ut lampenheten/kontaktdonet.
Koppla ifrån det elektroniska
kontaktdonet 3 och byt ut lampan 4.
Sätt tillbaka den elektrisk enheten
med lampa och elkontakt i huset och
försäkra dig om att låsa den på rätt
sätt.
Körriktningsvisare fram
För att byta lampa 5 bild 134 gör man
så här:
rotera lampaggregatet-hållaren
1bild 137 moturs i ett kvarts varv och
dra ut hela enheten
Byt ut lampan 2 genom att trycka lätt
på den (i axelled) och vrid den samtidigt
moturs (bajonettmontering).
Sätt tillbaka lampan och lamphållaren
i sätet, vrid sedan grupp 2 medurs och
kontrollera att den blockeras.
134P1030127-000-000
135P1030234-000-000
136P1030234-000-001
146
I NÖDLÄGE
Page 149 of 304

Främre dimljus
För att byta lampa 2 bild 134 gör man
så här:
Styr hjulen inåt.
Skruva loss skruven 1 bild 138 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2.
Rotera lampaggregatet-hållaren
3 moturs i ett kvarts varv och dra ut
hela enheten.
Koppla ifrån den elektriska kontakten
och byt sedan ut hela lampaggregatet.
Återanslut det elektriska
kontaktdonet till den nya
lampenheten/lamphållaren.
Sätt tillbaka lampenheten i
motsvarandesäte genom att vrida den
medurs och försäkra dig om att den blir
korrekt blockerad.
Återmontera slutligen
inspektionsluckan 1.
Varselljus (D.R.L.)
Lamporna i varselljusen 4 bild 134 är
lysdioder för en ökad livslängd. De ska
därför inte bytas ut. Om du upptäcker
något fel, kontakta Fiats servicenätverk.
Körriktningsvisare på sidorna
Gör så här för att byta lampa:
Tryck på lamplinsen 1 bild 139 i
pilens riktning för att komprimera den
inre klämman och dra sedan enheten
utåt; det rekommenderas att vara
mycket försiktig för att undvika risken
att skada karosslacken.
Vrid lamphållaren 2 moturs, ta bort
lampan 3 och byt ut den.
Sätt tillbaka lamphållaren2iden
genomskinliga kåpan 1 och vrid den
medurs.
Montera tillbaka enheten och se till
att den invändiga spärrfjädern låser sig
ordentligt.Versioner försedda med
dubbelparaboliska strålkastare
Placering av de främre lamporna
1. Halvljus
2. Dimstrålkastare
3. Helljus/Varselljus (D.R.L.)/ Positioner
4. Körriktningsvisare.
137P2000185
138P2000135
139P1030251-000-000
14008026J0002EM
147
Page 150 of 304

Helljus/Varselljus (D.R.L.)/
Positioner
För att byta lampa 3 bild 140 gör man
så här:
arbeta inifrån motorrummet för att ta
bort gummiproppen 1 bild 141;
rotera lampaggregatet-hållaren
moturs och dra ut det;
koppla ifrån den elektriska kontakten
och byt ut lampaggregatet-hållaren 2;
anslut den elektriska kontakten till
det nya aggregatet;
sätt i lampenheten i sätet och vrid
den medurs. Försäkra dig om att den
blockeras riktigt;
sätt tillbaka gummiproppen 1.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Halvljus
Höger strålkastare
För att byta lampa 1 bild 140 gör man
så här:
styr hjulen helt inåt;
tryck på flikarna som visas i figuren
bild 142 och ta bort dörren;
ta bort gummiproppen;
lossa elkontakten;
ta bort glödlampan genom att lossa
den från låsklämmorna;
byt ut den nya lampan och utför
proceduren i omvänd ordning i
förhållande till beskrivningen ovan.
Vänster strålkastare
arbeta inifrån motorrummet för att ta
bort gummiproppen på halvljusets 1
bild 140 lampa;
ta bort glödlampan genom att lossa
den från låsklämmorna;
koppla ifrån det elektroniskakontaktdonet och byt ut lampan 1
bild 140;
anslut den elektriska kontakten till
den nya lampan;
sätt tillbaka aggregatet i sätet;
sätt tillbaka gummiproppen.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Körriktningsvisare fram
För att byta lampa 4 bild 140 gör man
så här:
rotera lampaggregatet-hållaren
moturs;
byt ut glödlampan med
bajonettfattning;
sätt sedan in lampenheten och
lamphållaren i sätet och vrid den
medurs. Försäkra dig om att den
blockeras riktigt.
Dimljus
För att byta lamporna gör man så här:
styr hjulen helt inåt;
skruva loss skruvarna 1 bild 138 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2;
vrid lampenheten och lamphållaren 1
bild 143 moturs och dra ut den;
14108026J0025EM
14208026J0004EM
148
I NÖDLÄGE
Page 151 of 304

lossa elkontakten;
återanslut kontakten till det nya
aggregatet. Aktivera den sedan genom
att vrida medurs. Se till att den
blockeras på rätt sätt;
återmontera inspektionsluckan.
Körriktningsvisare på sidorna
Gör så här för att byta lampa:
tryck på den transparenta kåpan 1
bild 144 för att pressa samman den inre
spärrfjädern 2 och dra sedan ut
enheten;
vrid lamphållaren 3 moturs, ta bort
lampan 4 och byt ut den;
Sätt tillbaka lamphållaren3iden
genomskinliga kåpan och vrid den
medurs.
montera tillbaka enheten och se till
att den invändiga spärrfjädern 2 låser
sig ordentligt.
Versioner försedda med
strålkastare med Xenon
gasurladdning
Helljus/halvljus
(berörda versioner och marknader)
Vänd dig till Fiats servicenät för att byta
dessa lampor.Placering av de bakre lamporna
1. Positioner
2. Positionsljus/Stoppljus
3. Körriktningsvisare
4. Backljus
Belysningsenhet på bakdörren
Positions- och backljus
Gör så här för att byta en eller flera
lampor:
Öppna bakluckan och använd
skruvmejseln som ingår för att avlägsna
inspektionsluckan 1 bild 146 som har
tryckmonterats.
14308026J0016EM14408026J0005EM
145P1030154-000-000
149
Page 152 of 304

Koppla ifrån den elektriska kontakten
i mitten.
Genom användning av den
"L"-formade nyckeln 1 bild 147 och
dess sexkantiga bussning 2, som ingår,
skruvar du in de tre fästmuttrarna 3 och
tar bort lamplinsen från bakluckan.
Lossa de fyra skruvarna 4
bild 147 och ta ut lamphållarna.
För att byta ut positionsljusens
lampor 1 bild 148 utöva ett lätt tryck på
lampan (i den axiella riktningen) och
rotera den samtidigt moturs
("bajonettfattning").
För att byta ut backljusets lampa 2,
dra helt enkelt ut hela glödlampan ur
hållaren.
Efter bytet ska du återmontera
lamphållaren på lamplinsenheten och
åter skruva fast skruvarna 4 bild 147;
Återmontera enheten på bakluckan
och genom användning av den
"L"-formiga nyckeln 1 som ingår och
dess sexkantiga bussning 2, dra åt de
tre fästmuttrarna 3 ordentligt.
Återmontera slutligen
inspektionsluckan 1 bild 146 och
kontrollera att den är korrekt fastsatt.Belysningsenhet på karossen
Positions-/stoppljus och
körriktningsvisare
Gör så här för att byta en eller flera
lampor:
öppna bakluckan och avlägsna listen
som har tryckmonterats på karossen.
Flytta den uppåt A och därefter inåt B
så som indikeras i bild 149
Genom användning av den
"L"-formade nyckeln 1 bild 147, som
ingår, skruvar du in de två skruvarna 1
bild 150 och tar bort
belysningsenheten.
Koppla ifrån den elektriska
kontakten, lossa de två skruvarna 2
bild 151 och ta sedan ut lamphållaren
3.
För att byta önskad lampa, tryck lätt
på den (i axiell riktning) medan du vrider
den moturs ("bajonettfattning"): 4 -
146P1030161-000-000
147P1030165-000-000
148P1030169-000-000
149P2000068-000-000
150
I NÖDLÄGE
