2020 FIAT 124 SPIDER Drift- och underhållshandbok (in Swedish)

LÄR KÄNNA DITT FORDON
Fördjupade kunskaper om ditt nya
fordon får du här.
Handboken som du läser förklarar
enkelt och direkt hur man görs och hur
det fungerar.
Därför råder vi dig att läsa den sittande
bekvämt i fordonet, så att du kan se
direkt vad som beskrivs här.INSTRUMENTPANEL...........8
NYCKLAR..................9
STARTKNAPP...............11
AVANCERAT NYCKELFRITT
ÖPPNINGSSYSTEM...........14
FORDONETS SÄKERHETSLARM . .15
DÖRRAR..................16
SÄTEN....................19
NACKSTÖD................21
RATT.....................22
SPEGLAR..................22
EXTERIÖRBELYSNING.........24
VINDRUTETORKARE/-SPOLARE . .29
KLIMATANLÄGGNING..........32
FÖNSTER MED ELHISSAR.......37
INVÄNDIG UTRUSTNING........38
BAKLUCKA................39
MOTORHUV................41
FÄLLBART TAK (CABRIOLET).....43
7

INSTRUMENTPANEL
1 – Sidoreglerbara ventiler, 2 – Yttre ljusets kontrollaxel, 3 – Instrumentpanel,4–Vindrutetorkarens torkarblad, 5 – Centrala
justerbara luftventiler,6–Varningslampornas knapp, 7 – Radio 3”/Radio 7” system (på vissa modeller); 8 – Passagerarsidans
airbag, 9 – Centrala justerbara luftventiler (passagerarsidan), 10 – Klimatkontrollsystem, 11 – Tändningsbrytare,
12 – Förarsidans airbag, 13 – Kontrollknappar (TPMS-systemet/DSC-systemet
102010200-123-555
8
LÄR KÄNNA DITT FORDON

NYCKLAR
NYCKLAR
1)
Ett kodnummer finns stämplat på
brickan som sitter ihop med
nyckelsetet; ta bort denna bricka och
förvara den på ett säkert ställe (inte i
fordonet) så att du kan använda den
när du behöver göra en
ersättningsnyckel (extranyckel).
Skriv även ner kodnumret och förvara
det på en separat plats som är säker
och bekväm, men inte i fordonet.
Om din nyckel (reservnyckel)
bild 2 försvinner ska du konsultera en
Fiat-handlare och ha med dig ditt
kodnummer (1 = extranyckel /2 =
sändare/3 = bricka med nyckelns
kodnummer).
OBSERVERA! Se till att alltid ha en
reservnyckel om en försvinner. Om en
nyckel försvinner ska du gå till en
Fiat-handlare så snart som möjligt.
OBSERVERA! Föraren måste ha
nyckeln på sig för att systemet ska
fungera ordentligt.
NYCKELFRITT
ÖPPNINGSSYSTEM
Detta system använder
nyckelknapparna för att fjärrlåsa och
låsa upp dörrarna, bakluckan,
tankluckan och öppnar bakluckan.
Systemet kan starta motorn utan att du
behöver ta ut nyckeln ur din plånbok
eller ficka.
OBS
Det nyckelfria öppningssystemets
funktion kan variera på grund av lokala
förhållanden.
Det nyckelfria öppningssystemet är
helt funktionellt (låser/låser upp
dörr/baklucka/tanklucka) när
tändningen är avstängd. Systemet
fungerar inte om tändningen är i något
annat läge än av.
Om nyckeln inte fungerar när du
trycker på knappen eller
användningsradien blir för liten kan
batteriet vara slut.
Batteriets livslängd är cirka ett år. Byt
ut batteriet mot ett nytt omvarningslampan (grön)
blinkar i
instrumentklustret. Vi rekommenderar
att du byter batteri en gång om året
eftersom varningslampan/
indikatorlampan kanske inte tänds eller
blinkar beroende på hur lite kraft det
finns kvar i batteriet.
Reservnycklar kan du köpa hos en
Fiat-handlare. Upp till 6 nycklar kan
användas med den nyckelfria
funktionen per fordon. Ta med alla
nycklar till Fiat-handlaren när du
behöver fler nycklar.
SÄNDARE
KnapparLåsknapp: för att låsa dörrarna,
bakluckan och tankluckan ska du
trycka på knappen
. Varningsblinkers
kommer att blinka en gång. Dörrarna,
bakluckan och tankluckan kan inte
låsas genom att du trycker på
låsknappen om någon annan dörr är
öppen. Varningsblinkers kommer inte
heller att blinka.
Upplåsningsknapp: för att låsa upp
dörrarna och bakluckan ska du trycka
på knappen
. Varningsblinkers
kommer att blinka två gånger.
Bagageutrymmesknapp: för att
öppna bakluckan ska du trycka in och
hålla nere knappen
tills bakluckan
öppnas.
204010100-361-002
9

SUSPENDERINGS-
FUNKTION FÖR NYCKEL
Om en nyckel lämnas kvar i fordonet
suspenderas nyckelns funktioner
tillfälligt för att förhindra att någon stjäl
fordonet.
För att återställa funktionerna ska du
trycka på upplåsningsknappen på den
suspenderade nyckeln i fordonet.
BATTERIBYTE I NYCKEL
2)
1) 2) 3) 4) 5)
1)
Om knappen på sändaren inte fungerar
och indikatorlampan för funktion inte
blinkar kan batteriet vara slut.
Byt till ett nytt batteri (typ CR2025)
innan sändaren blir obrukbar.
Följande tillstånd indikerar att batteriet
är dåligt:
indikatorlampan (grön)blinkar i
instrumentklustret i cirka 30 sekunder
efter att motorn har stängts av;
systemet fungerar inte och
indikatorlampan för funktion på
sändaren blinkar inte när du trycker på
knapparna;
systemets användningsradie
minskas.OBS Vi rekommenderar att du utför
batteribytet hos en Fiat-handlare för att
undvika att skada nyckeln. Om du
genomför batteribytet själv ska du följa
anvisningarna nedan.
VARNING
1)Lämna inte nyckeln i bilen med barnen
och ha dem alltid på ett ställe där dina barn
inte kan hitta eller leka med dem. Det är
farligt att lämna barn i ett fordon med
nycklarna. Detta kan leda till att någon
skadas allvarligt eller till och med dödsfall.
Barn kan tycka att dessa nycklar är
intressanta leksaker att leka med och kan
få elhissarna eller andra kontroller att sätta
igång eller till och med få fordonet i rörelse.
2)Det finns en explosionsrisk om batteriet
inte sätts i korrekt.
OBSERVERA!
1)De elektroniska komponenterna inuti
nyckeln kan skadas om nyckeln utsätts för
kraftiga stötar. För att säkerställa fullständig
effektivitet för de elektroniska enheterna
inuti nyckeln, bör den aldrig utsättas för
direkt solljus.
2)Se till att installera batteriet på rätt sätt.
Batteriläckage kan uppstå om det inte
installeras korrekt.3)När du byter batteri bör du vara försiktig
så att du inte rör några av de interna
kretsarna eller de elektriska terminalerna,
böjer de elektriska terminalerna eller får in
smuts i sändaren eftersom den kan skadas
av detta.
4)Kassera använda batteriet i enlighet med
följande anvisningar: isolera plus- och
minusterminalerna på batteriet med hjälp av
cellofan eller motsvarande tejp. Ta aldrig
isär batteriet. Kasta aldrig batteriet in i eld
eller i vatten. Deformera eller krossa det
aldrig.
5)Byt endast ut mor samma typ av batteri
(CR2025 eller motsvarande).
OBSERVERA!
1)Använda batterier kan vara skadliga för
miljön om de inte bortskaffas på rätt sätt.
De måste kasseras så som det är
lagstadgat i särskilda behållare eller tas till
en Fiat-återförsäljare som tar hand om
bortskaffningen.
10
LÄR KÄNNA DITT FORDON

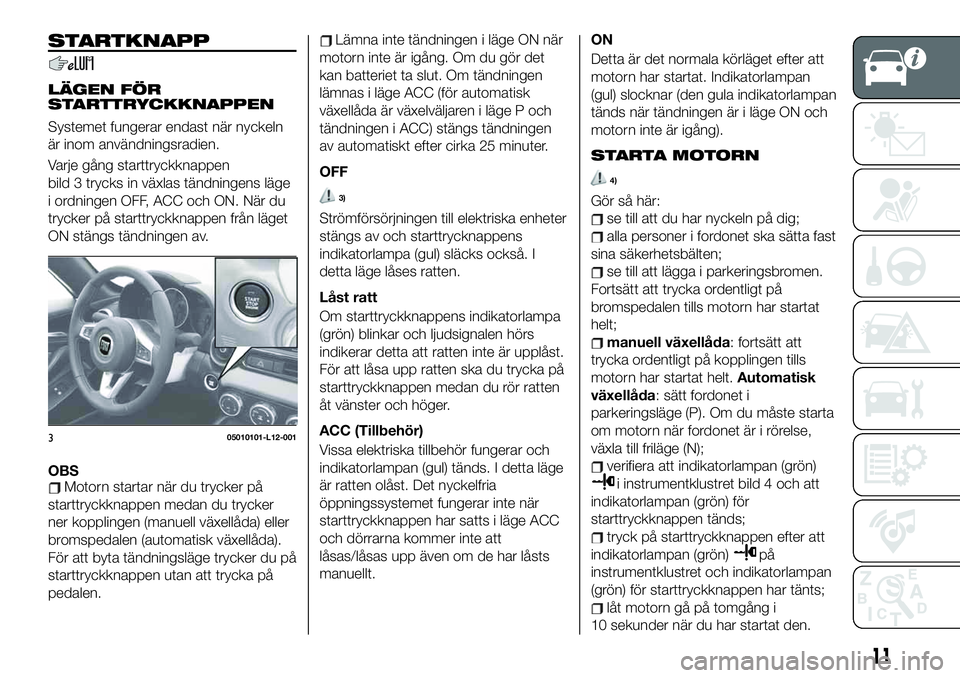

STARTKNAPP
LÄGEN FÖR
STARTTRYCKKNAPPEN
Systemet fungerar endast när nyckeln
är inom användningsradien.
Varje gång starttryckknappen
bild 3 trycks in växlas tändningens läge
i ordningen OFF, ACC och ON. När du
trycker på starttryckknappen från läget
ON stängs tändningen av.
OBS
Motorn startar när du trycker på
starttryckknappen medan du trycker
ner kopplingen (manuell växellåda) eller
bromspedalen (automatisk växellåda).
För att byta tändningsläge trycker du på
starttryckknappen utan att trycka på
pedalen.
Lämna inte tändningen i läge ON när
motorn inte är igång. Om du gör det
kan batteriet ta slut. Om tändningen
lämnas i läge ACC (för automatisk
växellåda är växelväljaren i läge P och
tändningen i ACC) stängs tändningen
av automatiskt efter cirka 25 minuter.
OFF
3)
Strömförsörjningen till elektriska enheter
stängs av och starttrycknappens
indikatorlampa (gul) släcks också. I
detta läge låses ratten.
Låst ratt
Om starttryckknappens indikatorlampa
(grön) blinkar och ljudsignalen hörs
indikerar detta att ratten inte är upplåst.
För att låsa upp ratten ska du trycka på
starttryckknappen medan du rör ratten
åt vänster och höger.
ACC (Tillbehör)
Vissa elektriska tillbehör fungerar och
indikatorlampan (gul) tänds. I detta läge
är ratten olåst. Det nyckelfria
öppningssystemet fungerar inte när
starttryckknappen har satts i läge ACC
och dörrarna kommer inte att
låsas/låsas upp även om de har låsts
manuellt.ON
Detta är det normala körläget efter att
motorn har startat. Indikatorlampan
(gul) slocknar (den gula indikatorlampan
tänds när tändningen är i läge ON och
motorn inte är igång).
STARTA MOTORN
4)
Gör så här:
se till att du har nyckeln på dig;
alla personer i fordonet ska sätta fast
sina säkerhetsbälten;
se till att lägga i parkeringsbromen.
Fortsätt att trycka ordentligt på
bromspedalen tills motorn har startat
helt;
manuell växellåda: fortsätt att
trycka ordentligt på kopplingen tills
motorn har startat helt.Automatisk
växellåda: sätt fordonet i
parkeringsläge (P). Om du måste starta
om motorn när fordonet är i rörelse,
växla till friläge (N);
verifiera att indikatorlampan (grön)
i instrumentklustret bild 4 och att
indikatorlampan (grön) för
starttryckknappen tänds;
tryck på starttryckknappen efter att
indikatorlampan (grön)
på
instrumentklustret och indikatorlampan
(grön) för starttryckknappen har tänts;
låt motorn gå på tomgång i
10 sekunder när du har startat den.
305010101-L12-001
11

Manuell växellåda: startmotorn
kommer inte att starta om kopplingen
inte är tillräckligt nedtryckt.
Automatisk växellåda: startmotorn
kommer inte att starta om växelväljaren
inte är i läge P eller N eller om
bromspedalen inte är tillräckligt
nedtryckt.
OBSERVERA! Om varningslampan (röd)
tänds, eller om starttryckknappens
indikatorlampa (gul) blinkar, kan detta
indikera ett problem med motorns
startsystem och dess oförmåga att
starta motorn eller med att sätta
tändningen i läge ACC eller ON.
Kontakta en Fiat-handlare så snabbt
som möjligt.
Under följande tillstånd blinkar
varningslampan (röd)
efter att
starttryckknappen trycks in för att
informera föraren om att
starttryckknappen inte kommer att
växla till ACC även om den trycks från
av:
nyckelbatteriet är slut;
nyckeln är utanför
användningsradien;
nyckeln är placerad i områden där
det är svårt för systemet att detektera
signalen;
en liknande nyckel från en annan
tillverkare är inom användningsradien;
metod för forcerad motorstart:
om varningslampan (röd)
tänds eller
om starttryckknappens indikatorlampa
(gul) blinkar kan detta indikera att
motorn möjligen inte kommer att starta
med de vanliga startmetoderna.
Kontakta en Fiat-handlare så snabbt
som möjligt. Om detta sker kan motorn
startas med forcerad start. Tryck in
starttryckknappen och håll den intryckt
tills motorn startar. Andra förfaranden
som är nödvändiga för att starta
motorn, som att ha nyckeln i kupén och
trycka ned kopplingen (manuell
växellåda) eller bromspedalen
(automatisk växellåda) måste
genomföras;
vid forcerad motorstart förblir
varningslampan
(röd) tänd och
starttryckknappens indikatorlampa (gul)
fortsätter att blinka
automatisk växellåda: när
växelväljaren är i friläge (N) tänds inte
indikatorlampan
(grön) eller
starttryckknappens indikatorlampa
(grön).
OBS Oavsett om motorn är kall eller
varm ska den startas utan att du
använder gaspedalen.
OBS Om motorn inte startar vid första
försöket, se avsnittet "Starta en flödad
motor under nödstart". Om motorn
fortfarande inte startar, kontakta en
Fiat-handlare.
Motorstartfunktion när
nyckelbatteriet är slut
OBSERVERA! När du startar motorn
genom att hålla sändaren över
starttryckknappen på grund av att
nyckelbatteriet är slut eller för att
nyckeln inte fungerar ska du vara noga
med att följande inte sker, annars
kommer inte signalen från nyckeln att
tas emot på rätt sätt och motorn
kanske inte startar: att metalldelar från
andra nycklar eller metallföremål rör vid
nyckeln/reservnycklar eller nycklar till
andra fordon som är utrustade med
startspärrsystem rör vid eller ligger nära
nyckeln/enheter för elektroniska köp
405020106-12A-001
12
LÄR KÄNNA DITT FORDON

eller säkerhetspassage rör vid eller
kommer nära nyckeln.
Om motorn inte startar på grund av att
nyckelbatteriet är slut kan den startas
med hjälp av följande förfarande:
fortsätt att trycka ned bromspedalen
ordentligt tills motorn har startat helt;
manuell växellåda: fortsätt att
trycka ner kopplingen ordentligt tills
motorn har startat helt;
verifiera att starttryckknappens
indikatorlampa (grön) blinkar;
rör vid starttryckknappen med
nyckelns bakdel (som det visas på
bild 5 ) när starttryckknappens
indikatorlampa (grön) blinkar;
verifiera att starttryckknappens
indikatorlampa (grön) tänds;
tryck på starttryckknappen för att
starta motorn.När du rör starttryckknappen med
nyckelns bakdel som du kan se på
bilden ska du röra starttryckknappen
med nyckelns låsknappsida uppåt.
Motorn kan inte startas om inte
kopplingen är helt nedtryckt (manuell
växellåda) eller bromspedalen är helt
nedtryckt (automatisk växellåda).
Om det är något fel på
starttryckknappens funktion blinkar
dess indikatorlampa (gul). I detta fall kan
motorn starta, men kontakta en
Fiat-handlare så snart som möjligt.
Om starttryckknappens indikatorlampa
(grön) inte tänds ska du genomföra
operationen från början igen. Om den
inte tänds ska du kontakta en
Fiat-handlare.
För att växla tändningsläge utan att
starta motorn ska du genomföra
följande åtgärder efter att
starttryckknappens indikatorlampa
(grön) tänds:
släpp upp kopplingen (manuell
växellåda) eller bromspedalen
(automatisk växelåda);
tryck på starttryckknappen för att
växla tändningsläge. Tändningsläget
växlas i ordningen ACC, ON och OFF
varje gång starttryckknappen trycks in.
För att byta tändningsläge igen ska du
genomföra operationen från början.
STÄNGA AV MOTORN
5) 6)
Gör så här:
se till att fordonet står helt stilla;
Manuell växellåda: lägg i friläge och
dra åt parkeringsbromsen ordentligt.
Automatväxellåda: sätt alltid
växelväljaren på P och dra åt
parkeringsbromsen.
tryck på starttryckknappen för att
stänga av motorn. Tändningsläget är
OFF.
OBSERVERA! När du lämnar fordonet
ska du se till att starttryckknappen är
av.
Nödmotorstopp
Genom att kontinuerligt trycka på
starttryckknappen eller genom att
trycka på den flera gånger när motorn
körs eller när fordonet körs stängs
motorn av omedelbart. Tändningen
växlas till ACC.
505010201-L12-001
13

VARNING
3)Innan du lämnar förarsätet ska du alltid
stänga av tändningen, lägga i
parkeringsbromsen och se till att
växelväljaren är i P (automatisk växellåda)
eller ettans växel eller R (manuell växellåda).
Det är farligt att lämna förarsätet utan att
stänga av tändningen, lägga i
parkeringsbromsen och se till att
växelväljaren är i P (automatisk växellåda)
eller ettans växel eller R (manuell växellåda).
Oväntad fordonsrörelse kan förekomma,
detta kan resultera i en olycka. Om din
avsikt är att lämna fordonet, om så bara för
en kort stund, är det viktigt att stänga av
tändningen. Lämnar du den i ett annat läge
inaktiveras några av fordonets
säkerhetssystem och batteriet töms.
4)Radiovågar från nyckeln kan påverka
medicinska enheter som pacemakers.
Innan du använder nyckeln nära personer
som använder medicinska apparater ska
du fråga tillverkaren av apparaten eller din
läkare om radiovågor från nyckeln kan
påverka apparaten.
5)Stäng inte av motorn medan fordon är i
rörelse. Det är farligt att stänga av motorn
när fordonet är i rörelse av alla anledningar
förutom en nödsituation. Om du stänger av
motorn när fordonet är i rörelse får du
minskad bromsförmåga eftersom
servobromsarna inte går att använda, detta
kan leda till en olycka och allvarliga skador.
6)Ta alltid med dig nyckeln när du lämnar
fordonet för att förhindra att någon av
misstag manövrerar kontrollerna. Kom ihåg
att dra åt parkeringsbromsen. Lämna aldrig
barn utan uppsikt i fordonet.
AVANCERAT
NYCKELFRITT
ÖPPNINGSSYSTEM
(där det finns)
6)
Den avancerad nyckelfria funktionen
gör det möjligt för dig att låsa/låsa upp
dörren, bakluckan och tankluckan eller
öppna bakluckan när du har nyckeln på
dig.
OBSERVERA! Radiovågor från nyckeln
kan påverka medicinska enheter som
pacemakers. Innan du använder
nyckeln nära personer som använder
medicinska apparater ska du fråga
tillverkaren av apparaten eller din läkare
om radiovågor från nyckeln kan
påverka apparaten.
OBSERVERA! Det avancerade
nyckelfria öppningssystemets
funktioner kan inaktiveras för att
förhindra möjlig negativ inverkan på en
användare som har en pacemaker eller
annan medicinsk enhet. Om systemet
inaktiveras kommer du inte att kunna
starta fordonet genom att ha nyckeln
på dig. Kontakta en Fiat-handlare för att
få mer information.Om det avancerade nyckelfria
öppningssystemet har inaktiverats kan
du starta motorn genom att följa
förfarandet som ska användas när
nyckelns batteri tar slut.
OBSERVERA! Om nyckeln lämnas kvar
i följande områden och du lämnar
fordonet, kan dörrarna låsas beroende
på radiovågsförhållandena, även om
nyckeln lämnas kvar i fordonet:
Runt instrumentpanelen.I förvaringsutrymmena såsom
konsolboxen.
Bredvid en kommunikationsenhet som en
mobiltelefon.
OBSERVERA!
6)Driften av igenkänningssystemet beror
på olika faktorer, såsom exempelvis
störningar av elektromagnetiska vågor från
externa källor (t.ex. mobiltelefoner),
laddning av batteriet i den elektroniska
nyckeln och närvaron av metallföremål nära
nyckeln eller fordonet. I dessa fall är det
fortfarande möjligt att låsa upp dörrarna
med hjälp av metallinsatsen i den
elektroniska nyckeln (se beskrivningen på
följande sidor).
14
LÄR KÄNNA DITT FORDON
