2020 FIAT 124 SPIDER Drift- och underhållshandbok (in Swedish)

Backljus/Bakdimljus (i
förekommande fall)
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Koppla ifrån elkontakten från
glödlampan genom att trycka på fliken
på kontakten med fingret och dra ut
kontakten.
Vrid sockeln och glödlampenheten
moturs och ta bort den. 1 bild 120 =
backljus/2 = dimbakljus
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
Nummerplåtsljus
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Skjut enheten 1 bild 121 så som
visas på bilden bakåt för att ta bort den.
Koppla ifrån det elektriska
kontaktdonet från enheten.
installera den nya enheten i omvänd
ordning mot borttagningsproceduren.
VARNING
170)Ändringar eller reparationer av
elsystemet som utförs felaktigt och utan
hänsyn till de tekniska specifikationerna för
systemet kan leda till fel och skapa en
brandrisk.
171)Innan du byter glödlampa, vänta tills
avgasrören har svalnat: VARNING FÖR
BRÄNNSKADOR!
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
143

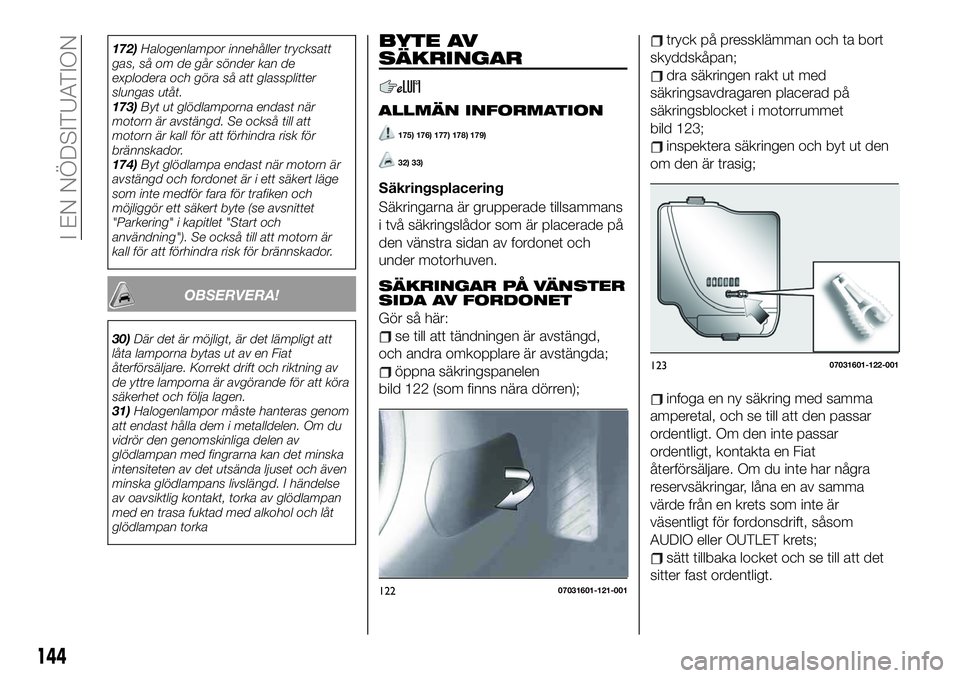

172)Halogenlampor innehåller trycksatt
gas, så om de går sönder kan de
explodera och göra så att glassplitter
slungas utåt.
173)Byt ut glödlamporna endast när
motorn är avstängd. Se också till att
motorn är kall för att förhindra risk för
brännskador.
174)Byt glödlampa endast när motorn är
avstängd och fordonet är i ett säkert läge
som inte medför fara för trafiken och
möjliggör ett säkert byte (se avsnittet
"Parkering" i kapitlet "Start och
användning"). Se också till att motorn är
kall för att förhindra risk för brännskador.
OBSERVERA!
30)Där det är möjligt, är det lämpligt att
låta lamporna bytas ut av en Fiat
återförsäljare. Korrekt drift och riktning av
de yttre lamporna är avgörande för att köra
säkerhet och följa lagen.
31)Halogenlampor måste hanteras genom
att endast hålla dem i metalldelen. Om du
vidrör den genomskinliga delen av
glödlampan med fingrarna kan det minska
intensiteten av det utsända ljuset och även
minska glödlampans livslängd. I händelse
av oavsiktlig kontakt, torka av glödlampan
med en trasa fuktad med alkohol och låt
glödlampan torka
BYTE AV
SÄKRINGAR
ALLMÄN INFORMATION
175) 176) 177) 178) 179)
32) 33)
Säkringsplacering
Säkringarna är grupperade tillsammans
i två säkringslådor som är placerade på
den vänstra sidan av fordonet och
under motorhuven.
SÄKRINGAR PÅ VÄNSTER
SIDA AV FORDONET
Gör så här:
se till att tändningen är avstängd,
och andra omkopplare är avstängda;
öppna säkringspanelen
bild 122 (som finns nära dörren);
tryck på pressklämman och ta bort
skyddskåpan;
dra säkringen rakt ut med
säkringsavdragaren placerad på
säkringsblocket i motorrummet
bild 123;
inspektera säkringen och byt ut den
om den är trasig;
infoga en ny säkring med samma
amperetal, och se till att den passar
ordentligt. Om den inte passar
ordentligt, kontakta en Fiat
återförsäljare. Om du inte har några
reservsäkringar, låna en av samma
värde från en krets som inte är
väsentligt för fordonsdrift, såsom
AUDIO eller OUTLET krets;
sätt tillbaka locket och se till att det
sitter fast ordentligt.
12207031601-121-001
12307031601-122-001
144
I EN NÖDSITUATION

OBSERVERA! Byt alltid ut en säkring
med en äkta FCA säkring eller
motsvarande med samma gradering.
Annars kan elsystemet skadas.
SÄKRINGAR UNDER
MOTORHUVEN
Se till att tändningen är avstängd, och
andra spakar är avstängda och ta bort
säkringsblocklåset. Om låset öppnas
med kraft, kan säkringsblockets lock
komma i kontakt med ramen när det
tas bort och bli repat.
När locket tas bort, ta bort det
långsamt enligt följande förfarande:
lossa det bakre låset 1
bild 124 genom att trycka ner på den
främre fliken med fingrarna;
avlägsna frontfliken genom att lyfta
framsidan på locket 2 något;
avlägsna locket och genom att lyfta
och skjuta det bakåt;
om någon säkring förutom
HUVUDSÄKRINGEN går sönder,
ersätta den med en ny på samma
amperetal;
sätt tillbaka locket och se till att det
sitter fast ordentligt.
12407031601-123-001
145

SÄKRINGSBLOCK (MOTORRUMMET)
12507031602-121-001
146
I EN NÖDSITUATION

BESKRIVNINGSÄKRINGS-
GRADERINGSKYDDAD KOMPONENT
F03 HORN2 7,5 A Signalhorn
F06 — — —
F07 INTERIOR 15 A Taklampa
F09 AUDIO2 15 A Ljudsystem
F10 METER1 10 A Instrumentkluster
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Ljudsystem
F17 AUDIO1 25 A Ljudsystem
F18 A/C MAG 7,5 A Luftkonditionering
F20 AT 15 A Transmissionsstyrsystem (där det finns)
F21 D LOCK 25 A Ström dörrlås
F22 H/L RH 20 A Strålkastare (RH)
F24 TAIL 20 A Bakljus/nummerskyltsbelysning/positionsljus
F25 DRL 15 A Varselljus
F26 ROOM 25 A Taklampa
F27 FOG 15 A Dimljus
F28 H/CLEAN 20 A Strålkastarspolare (där det finns)
F29 STOP 10 A Stoppljus/dimbakljus (där det finns)
F30 HORN 15 A Signalhorn
F31 H/L LH 20 A Strålkastare (LH)
F33 HAZARD 15 A Varningsblinkers/Blinkersljus
147

BESKRIVNINGSÄKRINGS-
GRADERINGSKYDDAD KOMPONENT
F36 WIPER 20 A Vindrutetorkare
F37 CABIN + B 50 A För skydd av olika kretsar
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kylfläkt
F44 FAN2 40 A Kylfläkt
F47 DEFOG 30 A Avimning bakruta
F48 IG2 30 A För skydd av olika kretsar
F50 HEATER 40 A Luftkonditionering
F51 — — —
F52 — — —
148
I EN NÖDSITUATION

SÄKRINGAR PÅ VÄNSTER SIDA AV FORDONET
12607031602-03F-002
149

BESKRIVNING SÄKRINGSGRADERING SKYDDAD KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Tillbehörskontakter
F06 — — —
F07 AT IND 7,5 A AT ändringsindikator (där det finns)
F08 SPEGEL 7,5 A Kraftkontroll spegel
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Vindrutespolare
F12 P.WINDOW 30 A Fönster med elhissar
F13 — — —
F14 SRS2/ESCL 15 A Elektroniskt styrlock
F15 SEAT WARM 20 A Sitsvärmare (där det finns)
F16 M.DEF 7,5 A —
150
I EN NÖDSITUATION
