2020 FIAT 124 SPIDER Drift- och underhållshandbok (in Swedish)

Tankluckan fungerar i samband med
dörrens lås-/upplåsningsmekanism.
För att stänga tankluckan ska du trycka
på den tills du hör ett klickljud.
OBSERVERA! Se till att låsa båda
dörrarna när du lämnar fordonet.
OBSERVERA! Lås dörrarna efter att du
har stängt tankluckan. Om tankluckan
stängs efter att du har låst dörrarna kan
den inte låsas.
Tanklock
För att avlägsna tanklocket ska du vrida
det moturs bild 95. Fäst det borttagna
tanklocket på insidan av tankluckan.För att stänga tanklocket ska du vrida
det medurs tills du hör ett klick.
NÖDÖPPNING AV LUCKA
I en nödsituation (t.ex. när batteriet är
dött) kan du öppna tankluckan med
följande steg:
öppna bakluckan och dra ut
mittsektionen av fästanordningen av
plast 1 och ta bort fästanordningen
bild 96;
dra bort lock 2 bild 96 till en del inne i
bagageutrymmet, dra sedan i
nödöppningsspaken 3 bild 97.Bränslen - Identifiering av
fordonens kompatibilitet Grafisk
symbol för information till
konsumenterna i enlighet med
standarden EN16942
Symbolerna som anges gör att du
lättare kan känna igen rätt typ av
bränsle som ska användas för ditt
fordon. Innan du sätter igång med
påfyllning av bränsle, kontrollera
symbolerna på insidan av
9404040201-12A-0029504040202-12A-0019608100100-121-002
9708100100-122-001
127

bränslepåfyllningslocket (vissa modeller)
och jämför dem med symbolerna som
finns på bränslepumpen (vissa
modeller).
E5: Blyfri bensin som innehåller en
syrehalt på högst 2,7 % (m/m) och en
maximal etanolhalt på 5,0 % (V/V) i
enlighet med standardenEN228
E10: Blyfri bensin som innehåller en
syrehalt på högst 3,7 % (m/m) och en
maximal etanolhalt på 10,0 % (V/V) i
enlighet med standardenEN228
VARNING
162)När du tar bort tanklocket ska du först
lossa locket lite och vänta tills det inte
pyser längre, sedan kan du ta bort
tanklocket. Det är farligt om bränsle sprutar
ut. Bränslet kan bränna hud och ögon och
kan orsaka kräkningar om du får det i dig.
Om det finns tryck i tanken kan bränsle
spruta ut om tanklocket tas bort för
snabbt.163)Innan du tankar ska du stänga av
motorn och alltid se till att det inte finns
gnistor eller lågor i närheten av
påfyllningsröret. Det är farligt med
bränsleångor. De kan antändas av gnistor
eller lågor och orsaka allvarliga
brännskador och andra skador. Dessutom
kan du råka ut för bränsleläckor om du
använder ett felaktigt tanklock eller inget
lock alls. Detta kan resultera i allvarliga
brännskador eller dödsfall vid en olycka.
164)Fortsätt inte tanka efter att
pumpmunstycket stängs av automatiskt.
Det är farligt att fortsätta fylla på bränsle
när pumpmunstycket har stängts av
automatiskt eftersom bränslet kan rinna
över eller läcka ut. Om bränslet rinner över
eller läcker ut kan det skada fordonet och
om bränslet antänds kan det orsaka en
brand och explosion med allvarliga skador
och dödsfall som följd.
165)Applicera inte något föremål/plugg på
påfyllningsrörets ända, om det inte
tillhandahålls för bilen. Användningen av
icke-kompatibla objekt/pluggar kan orsaka
en tryckökning inne i tanken, vilket
resulterar i farliga situationer.
166)För inte eldslågor eller tända
cigaretter i närheten av bränsletanken pga.
brandrisken. Håll ansiktet borta från
bränsledispensern för att inte andas in
skadliga ångor.
167)Använd inte en mobiltelefon nära
tankningspumpen: brandrisk.
BACKKAMERA
(BAKRE KAMERA
MED
PARKERINGSVY)
(endast versioner med 7-tums radio)
ANVÄNDNING
168)
29)
Kameran sitter på bakluckan bild 98.
Omställning till den bakre
visningsmonitorn
Flytta växelväljaren eller växelspaken till
backläge (R) med tändningen på ON för
att växla till backbildskärmen.
OBSERVERA! När du parkerar ska du
vara mycket försiktig när det gäller
9807040110-124-008
128
STARTA OCH ANVÄNDA

hinder som kan finnas över eller under
kamerans räckvidd.
OBSERVERA! Var alltid extremt försiktig
och verifiera de faktiska tillstånden för
området bakom fordonet med dina
egna ögon. Det är farligt att backa när
du bara tittar på skärmen och kan leda
till en olycka eller kollision med något
föremål. Backkameran är bara ett
system som hjälper dig när du ska
backa. Bilderna på skärmen kan visa en
situation som skiljer sig från den
verkliga.
När displayen är kall kan bilderna rulla
på monitorn eller skärmen och kan vara
suddigare än vanligt, då kan det vara
svårt att kolla av förhållandena i
området runt fordonet. Var alltid extremt
försiktig och verifiera de faktiska
tillstånden för området bakom fordonet
med dina egna ögon.
OBSERVERA! Tillämpa inte överdrivet
våld på kameran. Du kan ändra dess
läge och vinkel. Montera inte isär,
modifiera eller ta bort den eftersom
detta kan äventyra den hermetiska
förslutningen.
OBSERVERA! Kameraskyddet är av
plast. Använd inte avfettningsmedel,
organiska lösningsmedel, vax eller
glasputsmedel för att rengöra
kameraskyddet. Om någon spills påkåpan, torka omedelbart av ytan med
en mjuk trasa.
OBSERVERA! Gnugga inte
kameralocket kraftfullt med en slipande
eller hård borste. Kamerahöljet eller
objektivet kan repas vilket kan påverka
bilderna.
OBSERVERA! Om vatten, snö eller lera
ansamlas på kameralinsen ska du torka
av den med en mjuk trasa. Om detta
inte gör den ren ska du använda ett milt
rengöringsmedel.
OBSERVERA! Om kameran utsätts för
abrupta temperaturförändringar (från
varmt till kallt eller vice versa) kanske
backkameran inte fungerar som den
ska.
OBSERVERA! När du byter däck ska
du kontakta en Fiat-handlare. När du
byter däck kan det få riktlinjerna som
visas på displayen att bli förskjutna.
OBSERVERA! Om fordonet har varit
inblandat i en frontal-, lateral- eller
bakifrånkollision kan
parkeringskamerans inriktning
(placering eller installationsvinkel) ha
ändrats. Kontakta en Fiat-handlare.
OBSERVERA! Om displayen visar "det
finns ingen videosignal" kan det vara
problem med kameran. Kontakta en
Fiat-handlare.VISA DISPLAYEN
Riktlinjer som anger fordonets bredd
(gula) bild 99 visas på skärmen som en
hänvisning till fordonets ungefärliga
bredd i förhållande till bredden på
parkeringsplatsen du är på väg att
backa in i.
Använd denna displayvisning för att
parkera ditt fordon på en
parkeringsplats eller i ett garage.
fordonets riktlinjer för bredd
(gula): dessa riktlinjer tjänar som
referens för att visa fordonets bredd.
avståndsriktlinjer: dessa linjer
indikerar ungefärligt avstånd för en
punkt mätt från fordonets bakände (från
stötfångarens kant). De röda och gula
linjerna indikerar punkter på cirka
50 cm, för den röda linje och 1 m för
den gula från den bakre stötfångaren
(linjernas centralpunkter).
9907080913-111-111
129

OBSERVERA! Riktlinjerna är fasta på
skärmen. De är inte synkroniserade
med förarens rattrörelser. Var alltid
mycket försiktig och kontrollera
området bakom fordonet och det
omgivande området med dina egna
ögon när du backar.
ANVÄNDNING AV
BACKKAMERA
OBS! Bilder som visas på skärmen från
backparkeringskamera är reflekterade
bilder (spegelbilder).
Ta med ovanstående varningar i
beräkningen innan du använder
bakkamerans monitor:
Flytta växelväljaren eller växelspaken
till backläge (R) för att växla till
backbildskärmen A bild 100.
Bekräfta omgivningsförhållandena,
backa fordonet B bild 100.
Efter att fordonet börjar in på
parkeringsplatsen, fortsätta att backa
sakta så att avståndet mellan fordonets
breddlinjer och sidorna av
parkeringsplatsen till vänster och höger
är ungefär lika.
Fortsätt att korrigera med ratten tills
fordonets riktlinjer för bredd är parallella
med parkeringsutrymmets två sidor.
när de är parallella A bild 101, ska du
räta upp ratten och backa långsamt in
fordonet i parkeringsutrymmet B
bild 101. Fortsätt att kontrollerafordonets omgivning och stanna i bästa
möjliga position
om parkeringsplatsen har
delningslinjer, räta ut hjulen när
fordonets breddlinjer är parallella med
dem
När väljarspaken eller växelspaken
flyttas från backläge (R) till en position,
återgår skärmen till föregående display.
OBS
Eftersom det kan finnas en skillnad
mellan den visade bilden, såsom anges
10007080913-989-989
10107080913-990-990
130
STARTA OCH ANVÄNDA

nedan, och de faktiska förhållandena
vid parkering, ska du alltid kontrollera
säkerheten vid den bakre delen av
fordonet och det omgivande området
direkt med en okulärbesiktning:

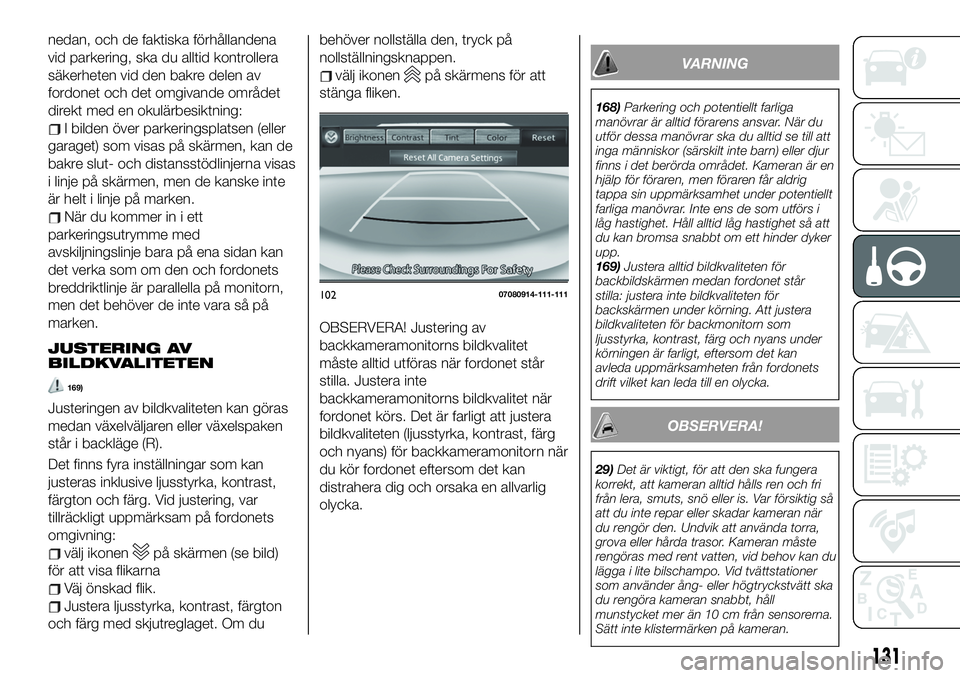

I bilden över parkeringsplatsen (eller
garaget) som visas på skärmen, kan de
bakre slut- och distansstödlinjerna visas
i linje på skärmen, men de kanske inte
är helt i linje på marken.
När du kommer in i ett
parkeringsutrymme med
avskiljningslinje bara på ena sidan kan
det verka som om den och fordonets
breddriktlinje är parallella på monitorn,
men det behöver de inte vara så på
marken.
JUSTERING AV
BILDKVALITETEN
169)
Justeringen av bildkvaliteten kan göras
medan växelväljaren eller växelspaken
står i backläge (R).
Det finns fyra inställningar som kan
justeras inklusive ljusstyrka, kontrast,
färgton och färg. Vid justering, var
tillräckligt uppmärksam på fordonets
omgivning:
välj ikonenpå skärmen (se bild)
för att visa flikarna
Väj önskad flik.
Justera ljusstyrka, kontrast, färgton
och färg med skjutreglaget. Om dubehöver nollställa den, tryck på
nollställningsknappen.
välj ikonenpå skärmens för att
stänga fliken.
OBSERVERA! Justering av
backkameramonitorns bildkvalitet
måste alltid utföras när fordonet står
stilla. Justera inte
backkameramonitorns bildkvalitet när
fordonet körs. Det är farligt att justera
bildkvaliteten (ljusstyrka, kontrast, färg
och nyans) för backkameramonitorn när
du kör fordonet eftersom det kan
distrahera dig och orsaka en allvarlig
olycka.
VARNING
168)Parkering och potentiellt farliga
manövrar är alltid förarens ansvar. När du
utför dessa manövrar ska du alltid se till att
inga människor (särskilt inte barn) eller djur
finns i det berörda området. Kameran är en
hjälp för föraren, men föraren får aldrig
tappa sin uppmärksamhet under potentiellt
farliga manövrar. Inte ens de som utförs i
låg hastighet. Håll alltid låg hastighet så att
du kan bromsa snabbt om ett hinder dyker
upp.
169)Justera alltid bildkvaliteten för
backbildskärmen medan fordonet står
stilla: justera inte bildkvaliteten för
backskärmen under körning. Att justera
bildkvaliteten för backmonitorn som
ljusstyrka, kontrast, färg och nyans under
körningen är farligt, eftersom det kan
avleda uppmärksamheten från fordonets
drift vilket kan leda till en olycka.
OBSERVERA!
29)Det är viktigt, för att den ska fungera
korrekt, att kameran alltid hålls ren och fri
från lera, smuts, snö eller is. Var försiktig så
att du inte repar eller skadar kameran när
du rengör den. Undvik att använda torra,
grova eller hårda trasor. Kameran måste
rengöras med rent vatten, vid behov kan du
lägga i lite bilschampo. Vid tvättstationer
som använder ång- eller högtryckstvätt ska
du rengöra kameran snabbt, håll
munstycket mer än 10 cm från sensorerna.
Sätt inte klistermärken på kameran.
10207080914-111-111
131

DRA SLÄP
Din bil är inte avsedd för bogsering.
132
STARTA OCH ANVÄNDA

I EN NÖDSITUATION
Ett punkterat däck eller en lampa som
gått sönder?
Ibland kan ett problem störa resan.
Sidorna som handlar om nödsituationer
kan hjälpa dig att hantera kritiska
situationer själv och med lugn.
I en nödsituation rekommenderar vi att
du ringer det gratisnummer som finns i
garantihäftet.
Det är också möjligt att ringa det
nationella eller internationella universella
gratistelefonnumret för att söka efter
den närmaste återförsäljaren.VARNINGSBLINKERS.........134
BYTA EN LAMPA............134
BYTE AV SÄKRINGAR.........144
DÄCKSERVICESATS..........151
SPRÅNGSTARTNING.........156
BOGSERA FORDONET........158
NÖDBOGSERING............160
133

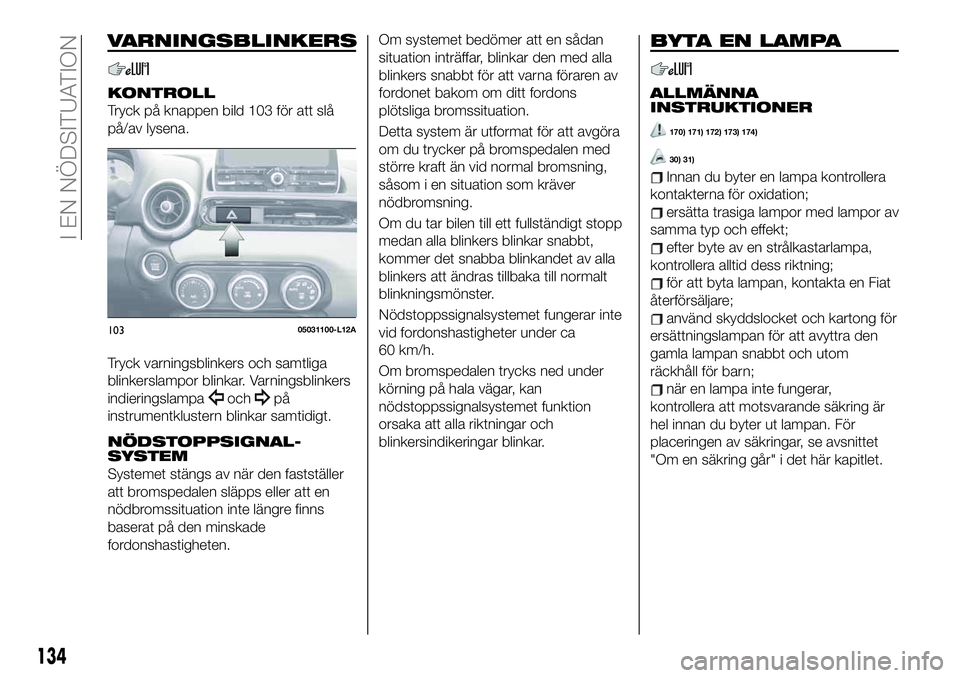

VARNINGSBLINKERS
KONTROLL
Tryck på knappen bild 103 för att slå
på/av lysena.
Tryck varningsblinkers och samtliga
blinkerslampor blinkar. Varningsblinkers
indieringslampa
ochpå
instrumentklustern blinkar samtidigt.
NÖDSTOPPSIGNAL-
SYSTEM
Systemet stängs av när den fastställer
att bromspedalen släpps eller att en
nödbromssituation inte längre finns
baserat på den minskade
fordonshastigheten.Om systemet bedömer att en sådan
situation inträffar, blinkar den med alla
blinkers snabbt för att varna föraren av
fordonet bakom om ditt fordons
plötsliga bromssituation.
Detta system är utformat för att avgöra
om du trycker på bromspedalen med
större kraft än vid normal bromsning,
såsom i en situation som kräver
nödbromsning.
Om du tar bilen till ett fullständigt stopp
medan alla blinkers blinkar snabbt,
kommer det snabba blinkandet av alla
blinkers att ändras tillbaka till normalt
blinkningsmönster.
Nödstoppssignalsystemet fungerar inte
vid fordonshastigheter under ca
60 km/h.
Om bromspedalen trycks ned under
körning på hala vägar, kan
nödstoppssignalsystemet funktion
orsaka att alla riktningar och
blinkersindikeringar blinkar.
BYTA EN LAMPA
ALLMÄNNA
INSTRUKTIONER
170) 171) 172) 173) 174)
30) 31)
Innan du byter en lampa kontrollera
kontakterna för oxidation;
ersätta trasiga lampor med lampor av
samma typ och effekt;
efter byte av en strålkastarlampa,
kontrollera alltid dess riktning;
för att byta lampan, kontakta en Fiat
återförsäljare;
använd skyddslocket och kartong för
ersättningslampan för att avyttra den
gamla lampan snabbt och utom
räckhåll för barn;
när en lampa inte fungerar,
kontrollera att motsvarande säkring är
hel innan du byter ut lampan. För
placeringen av säkringar, se avsnittet
"Om en säkring går" i det här kapitlet.
10305031100-L12A
134
I EN NÖDSITUATION
