Particolarità
10

– Non intervenire mai sotto ad un cassone non
puntellato.
– Interrompere l'alimentazione elettrica all'unità
elettroidraulica mediante il disgiuntore.
– A veicolo fermo e a motore spento.
Per ragioni di sicurezza, è fortemente
sconsigliato intervenire sotto al cassone
durante le manovre o durante le operazioni di
manutenzione.
Manutenzione
Serbatoio
Verificare e regolare il livello dell’olio
regolarmente. Sostituire l'olio una volta all'anno.
Se l’olio contiene acqua, sostituirlo.
Controllare periodicamente lo stato del flessibile
e la tenuta del sistema idraulico.
Pompa e motore
Non necessitano di manutenzione, i cuscinetti
sono lubrificati a vita e i supporti della pompa
sono lubrificati dall'olio.
Lubrificazione
Le aste del cassone e del martinetto non
necessitano di lubrificazione. Lubrificare invece
regolarmente i cardini, le maniglie di tenuta delle
sponde mobili laterali e i ganci di tenuta della
sponda posteriore.
Falso pianale e cassone
Per una durata massima nel tempo, si consiglia
di effettuare la manutenzione del cassone
lavandolo di frequente con un getto d'acqua.
Effettuare al più presto i ritocchi alla vernice per
evitare il propagarsi della ruggine.
Dopo 8 mesi di utilizzo, verificare la
coppia di serraggio del collegamento
telaio con il sottoscocca (secondo le
raccomandazioni del costruttore per la
carrozzeria).
Pulizia della valvola a cassetto

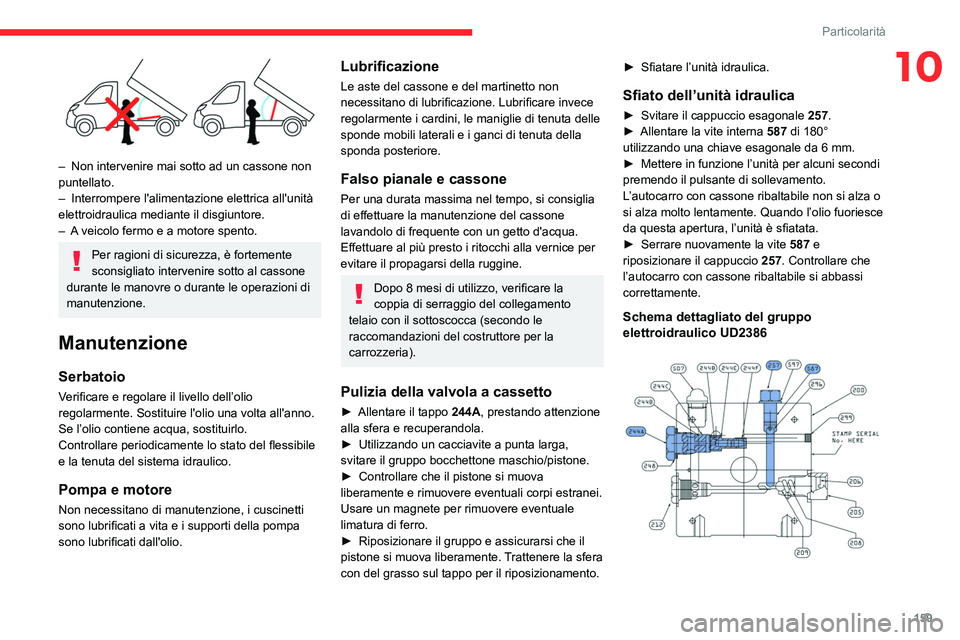

► Allentare il tappo 244A, prestando attenzione
alla sfera e recuperandola.
► Utilizzando un cacciavite a punta larga,
svitare il gruppo bocchettone maschio/pistone.
► Controllare che il pistone si muova
liberamente e rimuovere eventuali corpi estranei.
Usare un magnete per rimuovere eventuale
limatura di ferro.
► Riposizionare il gruppo e assicurarsi che il
pistone si muova liberamente. Trattenere la sfera
con del grasso sul tappo per il riposizionamento. ►
Sfiatare l’unità idraulica.
Sfiato dell’unità idraulica
► Svitare il cappuccio esagonale 257.
► Allentare la vite interna 587 di 180°
utilizzando una chiave esagonale da 6 mm.
► Mettere in funzione l’unità per alcuni secondi
premendo il pulsante di sollevamento.
L’autocarro con cassone ribaltabile non si alza o
si alza molto lentamente. Quando l’olio fuoriesce
da questa apertura, l’unità è sfiatata.
► Serrare nuovamente la vite 587 e
riposizionare il cappuccio 257. Controllare che
l’autocarro con cassone ribaltabile si abbassi
correttamente.
Schema dettagliato del gruppo
elettroidraulico UD2386

160
Particolarità

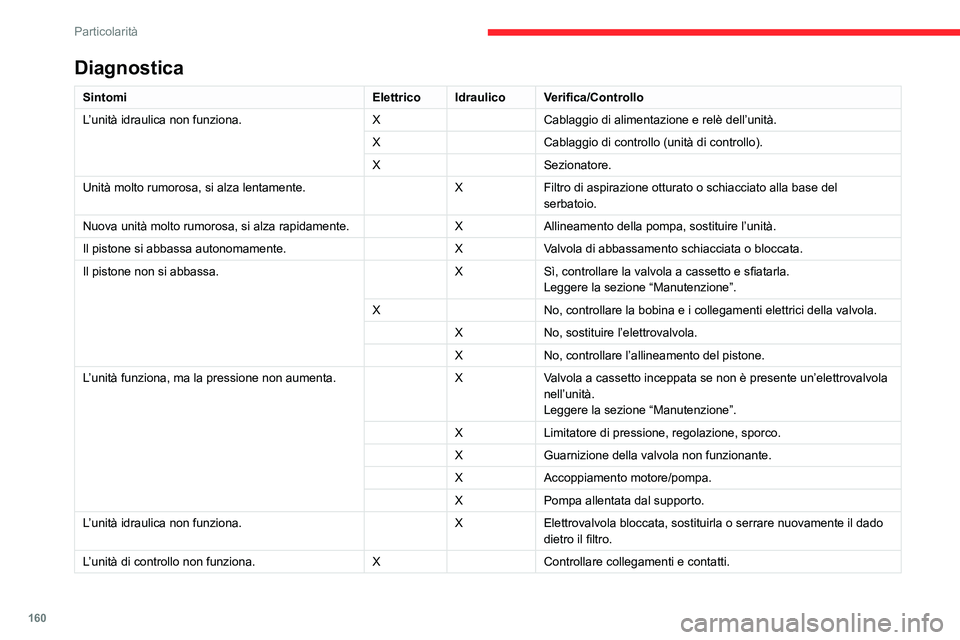

Diagnostica
SintomiElettricoIdraulico Verifica/Controllo
L’unità idraulica non funziona. XCablaggio di alimentazione e relè dell’unità.
X Cablaggio di controllo (unità di controllo).
X Sezionatore.
Unità molto rumorosa, si alza lentamente. XFiltro di aspirazione otturato o schiacciato alla base del
serbatoio.
Nuova unità molto rumorosa, si alza rapidamente. XAllineamento della pompa, sostituire l’unità.
Il pistone si abbassa autonomamente. XValvola di abbassamento schiacciata o bloccata.
Il pistone non si abbassa. XSì, controllare la valvola a cassetto e sfiatarla.
Leggere la sezione “Manutenzione”.
X No, controllare la bobina e i collegamenti elettrici della valvola.
X No, sostituire l’elettrovalvola.
X No, controllare l’allineamento del pistone.
L’unità funziona, ma la pressione non aumenta. XValvola a cassetto inceppata se non è presente un’elettrovalvola
nell’unità.
Leggere la sezione “Manutenzione”.
X Limitatore di pressione, regolazione, sporco.
X Guarnizione della valvola non funzionante.
X Accoppiamento motore/pompa.
X Pompa allentata dal supporto.
L’unità idraulica non funziona. XElettrovalvola bloccata, sostituirla o serrare nuovamente il dado
dietro il filtro.
L’unità di controllo non funziona. XControllare collegamenti e contatti.

161
Particolarità

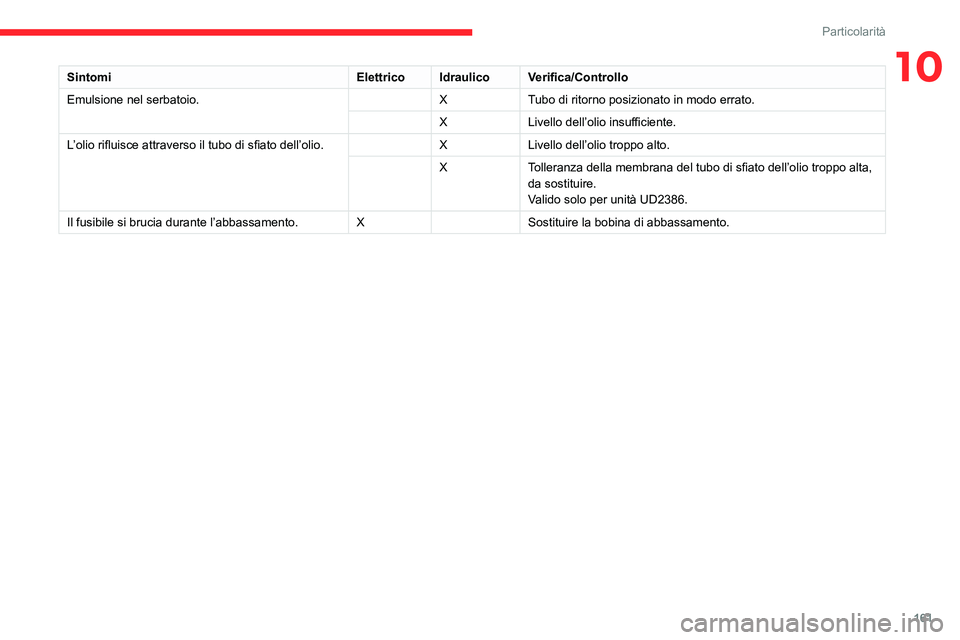

10SintomiElettricoIdraulico Verifica/Controllo
Emulsione nel serbatoio. XTubo di ritorno posizionato in modo errato.
X Livello dell’olio insufficiente.
L’olio rifluisce attraverso il tubo di sfiato dell’olio. XLivello dell’olio troppo alto.
X Tolleranza della membrana del tubo di sfiato dell’olio troppo alta,
da sostituire.
Valido solo per unità UD2386.
Il fusibile si brucia durante l’abbassamento. XSostituire la bobina di abbassamento.

162
Sistema audio
Sistema audio

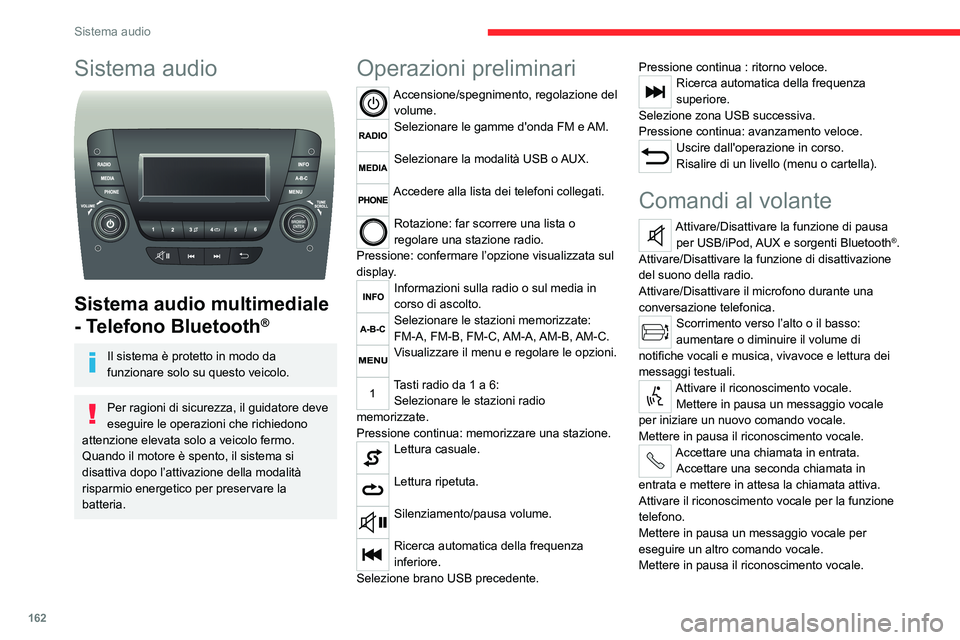

Sistema audio multimediale
- Telefono Bluetooth
®
Il sistema è protetto in modo da
funzionare solo su questo veicolo.
Per ragioni di sicurezza, il guidatore deve
eseguire le operazioni che richiedono
attenzione elevata solo a veicolo fermo.
Quando il motore è spento, il sistema si
disattiva dopo l’attivazione della modalità
risparmio energetico per preservare la
batteria.
Operazioni preliminari
Accensione/spegnimento, regolazione del volume.
Selezionare le gamme d'onda FM e AM.
Selezionare la modalità USB o AUX.
Accedere alla lista dei telefoni collegati.
Rotazione: far scorrere una lista o
regolare una stazione radio.
Pressione: confermare l’opzione visualizzata sul
display.
Informazioni sulla radio o sul media in
corso di ascolto.
Selezionare le stazioni memorizzate:
FM-A, FM-B, FM-C, AM-A, AM-B, AM-C.
Visualizzare il menu e regolare le opzioni.
Tasti radio da 1 a 6:
Selezionare le stazioni radio
memorizzate.
Pressione continua: memorizzare una stazione.
Lettura casuale.
Lettura ripetuta.
Silenziamento/pausa volume.
Ricerca automatica della frequenza
inferiore.
Selezione brano USB precedente. Pressione continua : ritorno veloce.
Ricerca automatica della frequenza
superiore.
Selezione zona USB successiva.
Pressione continua: avanzamento veloce.
Uscire dall'operazione in corso.
Risalire di un livello (menu o cartella).
Comandi al volante
Attivare/Disattivare la funzione di pausa per USB/iPod, AUX e sorgenti Bluetooth®.
Attivare/Disattivare la funzione di disattivazione
del suono della radio.
Attivare/Disattivare il microfono durante una
conversazione telefonica.
Scorrimento verso l’alto o il basso:
aumentare o diminuire il volume di
notifiche vocali e musica, vivavoce e lettura dei
messaggi testuali.
Attivare il riconoscimento vocale. Mettere in pausa un messaggio vocale
per iniziare un nuovo comando vocale.
Mettere in pausa il riconoscimento vocale.
Accettare una chiamata in entrata. Accettare una seconda chiamata in
entrata e mettere in attesa la chiamata attiva.
Attivare il riconoscimento vocale per la funzione
telefono.
Mettere in pausa un messaggio vocale per
eseguire un altro comando vocale.
Mettere in pausa il riconoscimento vocale.
Radio, scorrimento verso l’alto o il basso:
selezionare la stazione successiva/
precedente.
Radio, scorrimento continuo verso l’alto o il
basso: scansione delle frequenze verso l’alto o il
basso, fino al rilascio del pulsante.
Contenuti multimediali, scorrimento verso l’alto
o il basso: selezionare la traccia successiva/
precedente.
Contenuti multimediali, scorrimento continuo
verso l’alto o il basso: avanzare o tornare
indietro rapidamente fino al rilascio del pulsante.
Rifiutare una chiamata in entrata.
Terminare la chiamata telefonica in corso.
Radio
Selezione di una stazione
L'ambiente esterno (colline, edifici,
tunnel, parcheggi sotterranei, ecc.) può
bloccare la ricezione, anche in modalità RDS.
Questo fenomeno è normale nella
propagazione delle onde radio e non si
traduce in nessun modo in un'anomalia
dell’autoradio.
Premere il tasto "RADIO" per selezionare
la gamma d'onda FM o AM.
Premere brevemente uno dei tasti
per ricercare automaticamente una
frequenza inferiore/superiore.

163
Sistema audio

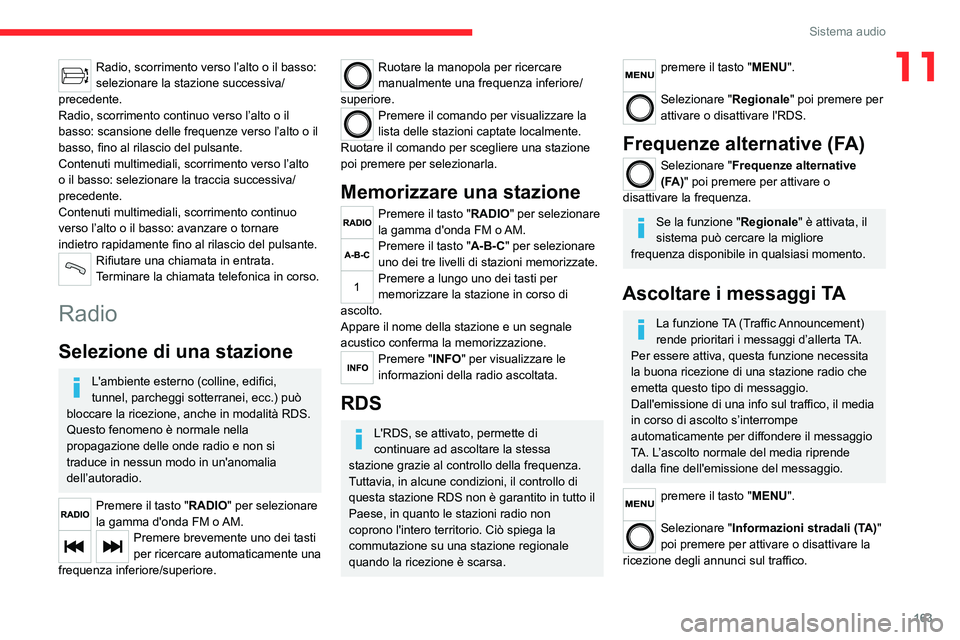

11Radio, scorrimento verso l’alto o il basso:
selezionare la stazione successiva/
precedente.
Radio, scorrimento continuo verso l’alto o il
basso: scansione delle frequenze verso l’alto o il
basso, fino al rilascio del pulsante.
Contenuti multimediali, scorrimento verso l’alto
o il basso: selezionare la traccia successiva/
precedente.
Contenuti multimediali, scorrimento continuo
verso l’alto o il basso: avanzare o tornare
indietro rapidamente fino al rilascio del pulsante.
Rifiutare una chiamata in entrata.
Terminare la chiamata telefonica in corso.
Radio
Selezione di una stazione
L'ambiente esterno (colline, edifici,
tunnel, parcheggi sotterranei, ecc.) può
bloccare la ricezione, anche in modalità RDS.
Questo fenomeno è normale nella
propagazione delle onde radio e non si
traduce in nessun modo in un'anomalia
dell’autoradio.
Premere il tasto "RADIO" per selezionare
la gamma d'onda FM o AM.
Premere brevemente uno dei tasti
per ricercare automaticamente una
frequenza inferiore/superiore.
Ruotare la manopola per ricercare
manualmente una frequenza inferiore/
superiore.
Premere il comando per visualizzare la
lista delle stazioni captate localmente.
Ruotare il comando per scegliere una stazione
poi premere per selezionarla.
Memorizzare una stazione
Premere il tasto "RADIO" per selezionare
la gamma d'onda FM o AM.
Premere il tasto "A-B-C " per selezionare
uno dei tre livelli di stazioni memorizzate.
Premere a lungo uno dei tasti per
memorizzare la stazione in corso di
ascolto.
Appare il nome della stazione e un segnale
acustico conferma la memorizzazione.
Premere "INFO" per visualizzare le
informazioni della radio ascoltata.
RDS
L'RDS, se attivato, permette di
continuare ad ascoltare la stessa
stazione grazie al controllo della frequenza.
Tuttavia, in alcune condizioni, il controllo di
questa stazione RDS non è garantito in tutto il
Paese, in quanto le stazioni radio non
coprono l'intero territorio. Ciò spiega la
commutazione su una stazione regionale
quando la ricezione è scarsa.
premere il tasto "MENU".
Selezionare "Regionale" poi premere per
attivare o disattivare l'RDS.
Frequenze alternative (FA)
Selezionare "Frequenze alternative
(FA)" poi premere per attivare o
disattivare la frequenza.
Se la funzione "Regionale" è attivata, il
sistema può cercare la migliore
frequenza disponibile in qualsiasi momento.
Ascoltare i messaggi TA
La funzione TA (Traffic Announcement)
rende prioritari i messaggi d’allerta TA.
Per essere attiva, questa funzione necessita
la buona ricezione di una stazione radio che
emetta questo tipo di messaggio.
Dall'emissione di una info sul traffico, il media
in corso di ascolto s’interrompe
automaticamente per diffondere il messaggio
TA. L’ascolto normale del media riprende
dalla fine dell'emissione del messaggio.
premere il tasto "MENU".
Selezionare "Informazioni stradali (TA)"
poi premere per attivare o disattivare la
ricezione degli annunci sul traffico.

164
Sistema audio
Media
Porta USB

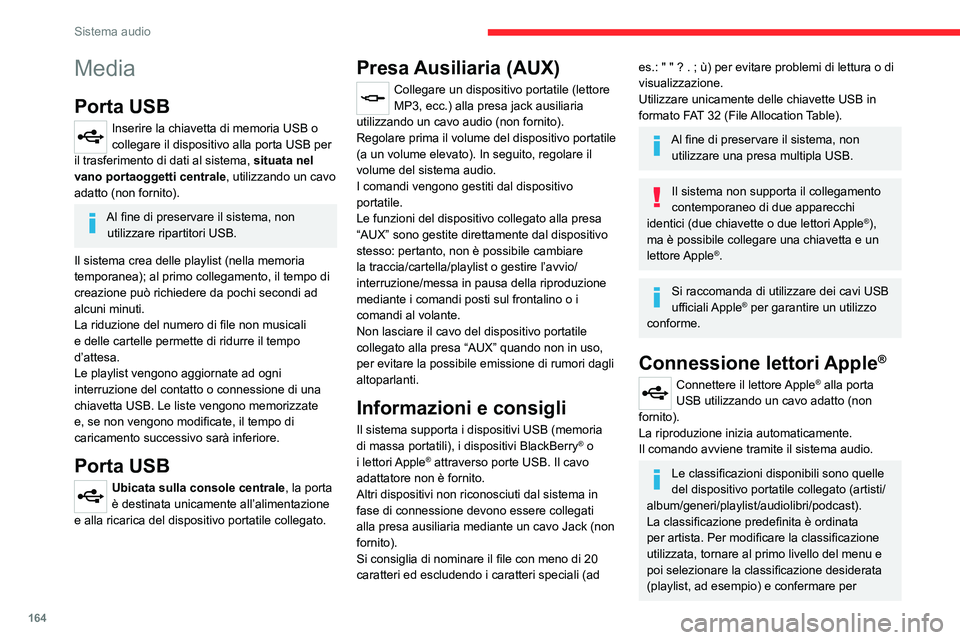

Inserire la chiavetta di memoria USB o
collegare il dispositivo alla porta USB per
il trasferimento di dati al sistema, situata nel
vano portaoggetti centrale, utilizzando un cavo
adatto (non fornito).
Al fine di preservare il sistema, non utilizzare ripartitori USB.
Il sistema crea delle playlist (nella memoria
temporanea); al primo collegamento, il tempo di
creazione può richiedere da pochi secondi ad
alcuni minuti.
La riduzione del numero di file non musicali
e delle cartelle permette di ridurre il tempo
d’attesa.
Le playlist vengono aggiornate ad ogni
interruzione del contatto o connessione di una
chiavetta USB. Le liste vengono memorizzate
e, se non vengono modificate, il tempo di
caricamento successivo sarà inferiore.
Porta USB
Ubicata sulla console centrale, la porta
è destinata unicamente all’alimentazione
e alla ricarica del dispositivo portatile collegato.
Presa Ausiliaria (AUX)
Collegare un dispositivo portatile (lettore
MP3, ecc.) alla presa jack ausiliaria
utilizzando un cavo audio (non fornito).
Regolare prima il volume del dispositivo portatile
(a un volume elevato). In seguito, regolare il
volume del sistema audio.
I comandi vengono gestiti dal dispositivo
portatile.
Le funzioni del dispositivo collegato alla presa
“AUX” sono gestite direttamente dal dispositivo
stesso: pertanto, non è possibile cambiare
la traccia/cartella/playlist o gestire l’avvio/
interruzione/messa in pausa della riproduzione
mediante i comandi posti sul frontalino o i
comandi al volante.
Non lasciare il cavo del dispositivo portatile
collegato alla presa “AUX” quando non in uso,
per evitare la possibile emissione di rumori dagli
altoparlanti.
Informazioni e consigli
Il sistema supporta i dispositivi USB (memoria
di massa portatili), i dispositivi BlackBerry® o
i lettori Apple® attraverso porte USB. Il cavo
adattatore non è fornito.
Altri dispositivi non riconosciuti dal sistema in
fase di connessione devono essere collegati
alla presa ausiliaria mediante un cavo Jack (non
fornito).
Si consiglia di nominare il file con meno di 20
caratteri ed escludendo i caratteri speciali (ad
es.: " " ? . ; ù) per evitare problemi di lettura o di
visualizzazione.
Utilizzare unicamente delle chiavette USB in
formato FAT 32 (File Allocation Table).
Al fine di preservare il sistema, non utilizzare una presa multipla USB.
Il sistema non supporta il collegamento
contemporaneo di due apparecchi
identici (due chiavette o due lettori Apple
®),
ma è possibile collegare una chiavetta e un
lettore Apple
®.
Si raccomanda di utilizzare dei cavi USB
ufficiali Apple® per garantire un utilizzo
conforme.
Connessione lettori Apple®
Connettere il lettore Apple® alla porta
USB utilizzando un cavo adatto (non
fornito).
La riproduzione inizia automaticamente.
Il comando avviene tramite il sistema audio.
Le classificazioni disponibili sono quelle
del dispositivo portatile collegato (artisti/
album/generi/playlist/audiolibri/podcast).
La classificazione predefinita è ordinata
per artista. Per modificare la classificazione
utilizzata, tornare al primo livello del menu e
poi selezionare la classificazione desiderata
(playlist, ad esempio) e confermare per
sfogliare la struttura fino alla traccia
desiderata.
La versione software del sistema
audio potrebbe non essere compatibile
con la generazione del lettore Apple
® in uso.
Telefono
Abbinamento di un telefono Bluetooth
®
Per ragioni di sicurezza e poiché
richiedono una particolare attenzione da
parte del guidatore, le operazioni di
abbinamento tra il telefono cellulare
Bluetooth
® al sistema viva voce del sistema
audio, devono essere effettuate a veicolo
fermo.
Attivare la funzione Bluetooth
® del telefono
e accertarsi che sia "visibile da tutti"
(configurazione del telefono).
Premere il tasto "Telefono".
Se nel sistema non è ancora stato salvato
nessun telefono cellulare, sul display appare una
videata speciale.
* Se la compatibilità del materiale del telefono è totale

165
Sistema audio
11sfogliare la struttura fino alla traccia
desiderata.
La versione software del sistema
audio potrebbe non essere compatibile
con la generazione del lettore Apple
® in uso.
Telefono
Abbinamento di un telefono Bluetooth
®
Per ragioni di sicurezza e poiché
richiedono una particolare attenzione da
parte del guidatore, le operazioni di
abbinamento tra il telefono cellulare
Bluetooth
® al sistema viva voce del sistema
audio, devono essere effettuate a veicolo
fermo.
Attivare la funzione Bluetooth
® del telefono
e accertarsi che sia "visibile da tutti"
(configurazione del telefono).
Premere il tasto "Telefono".
Se nel sistema non è ancora stato salvato
nessun telefono cellulare, sul display appare una
videata speciale.
* Se la compatibilità del materiale del telefono è totale
Selezionare "Collegare il tel. " per iniziare
la procedura di salvataggio e cercare il
nome del sistema sul telefono cellulare.
Utilizzando la tastiera del telefono, inserire il
codice PIN visualizzato sul display del sistema
o confermare sul telefono cellulare il PIN
visualizzato.
Durante il salvataggio, appare una videata
indicante lo stato d'avanzamento dell'operazione.
Se la procedura di abbinamento non
riesce, si consiglia di disattivare e quindi
riattivare la funzione Bluetooth
® del telefono.Al termine della procedura di salvataggio, appare una videata con la scritta
"Connessione riuscita" :
Confermare per far apparire i menu.
Il menu telefono permette di accedere in
particolare alle seguenti funzioni: " Lista
chiamate", "Contatti"*,"Tastiera digitale".
Ricevere una chiamata
Una chiamata in entrata è annunciata da
una suoneria e dalla visualizzazione in
sovrapposizione sul display.
Premere questo tasto per rispondere ad
una chiamata in arrivo.
Oppure premere questo tasto dei
comandi al volante per rifiutare la
chiamata in arrivo.
Riagganciare
Per rifiutare una chiamata, premere
questo tasto dei comandi al volante.
Effettuare una chiamata
Selezionare "Lista chiamate" per
accedere agli ultimi numeri composti.
Selezionare "Rubrica" per accedere alla
rubrica, poi navigare con il comando.
Per comporre un numero, utilizzare
"Tastiera num." del sistema.
Impostazione
Regolazioni del sistema
Premere il pulsante “MENU”.
Selezionare “System settings”
(Regolazioni del sistema), poi premere
per visualizzare l’elenco delle regolazioni per
attivare o disattivare le opzioni:
– “Reinitialise default value ” (Reinizializza
valore predefinito)
– “20 min. delay to switch off ” (Ritardo
spegnimento 20 min.)
– “Volume limit at start-up ” (Limite volume
all’avviamento)
– “Automatico” (Automatico)

166

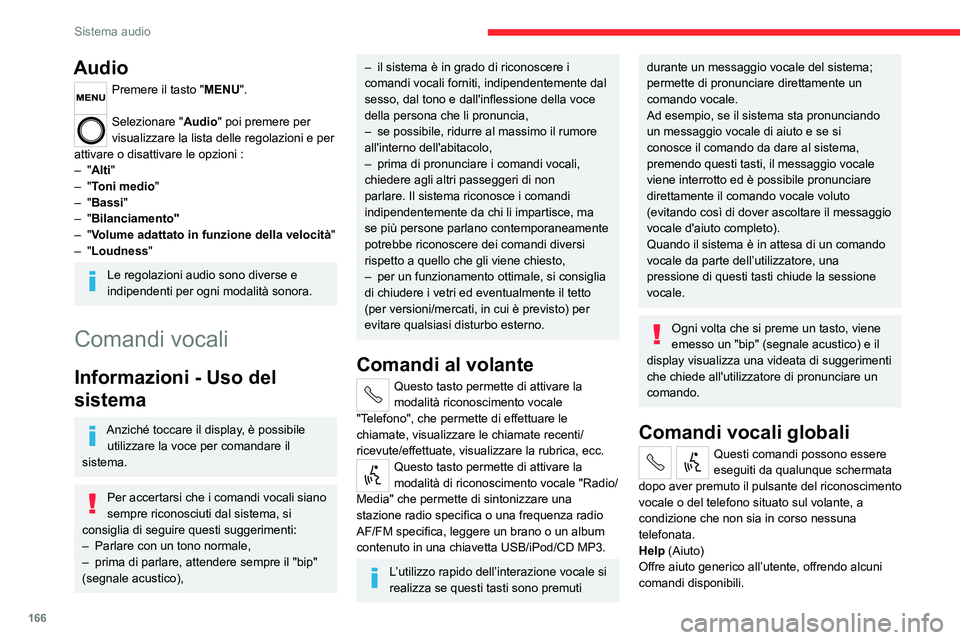

Sistema audio
Audio
Premere il tasto "MENU".
Selezionare "Audio" poi premere per
visualizzare la lista delle regolazioni e per
attivare o disattivare le opzioni :
– "Alti"
– "Toni medio "
– "Bassi"
– "Bilanciamento"
– "Volume adattato in funzione della velocità "
– "Loudness"
Le regolazioni audio sono diverse e
indipendenti per ogni modalità sonora.
Comandi vocali
Informazioni - Uso del
sistema
Anziché toccare il display, è possibile
utilizzare la voce per comandare il
sistema.
Per accertarsi che i comandi vocali siano
sempre riconosciuti dal sistema, si
consiglia di seguire questi suggerimenti:
– Parlare con un tono normale,
– prima di parlare, attendere sempre il "bip"
(segnale acustico),
– il sistema è in grado di riconoscere i
comandi vocali forniti, indipendentemente dal
sesso, dal tono e dall'inflessione della voce
della persona che li pronuncia,
– se possibile, ridurre al massimo il rumore
all'interno dell'abitacolo,
– prima di pronunciare i comandi vocali,
chiedere agli altri passeggeri di non
parlare. Il sistema riconosce i comandi
indipendentemente da chi li impartisce, ma
se più persone parlano contemporaneamente
potrebbe riconoscere dei comandi diversi
rispetto a quello che gli viene chiesto,
– per un funzionamento ottimale, si consiglia
di chiudere i vetri ed eventualmente il tetto
(per versioni/mercati, in cui è previsto) per
evitare qualsiasi disturbo esterno.
Comandi al volante
Questo tasto permette di attivare la
modalità riconoscimento vocale
"Telefono", che permette di effettuare le
chiamate, visualizzare le chiamate recenti/
ricevute/effettuate, visualizzare la rubrica, ecc.
Questo tasto permette di attivare la
modalità di riconoscimento vocale "Radio/
Media" che permette di sintonizzare una
stazione radio specifica o una frequenza radio
AF/FM specifica, leggere un brano o un album
contenuto in una chiavetta USB/iPod/CD MP3.
L’utilizzo rapido dell’interazione vocale si
realizza se questi tasti sono premuti
durante un messaggio vocale del sistema;
permette di pronunciare direttamente un
comando vocale.
Ad esempio, se il sistema sta pronunciando
un messaggio vocale di aiuto e se si
conosce il comando da dare al sistema,
premendo questi tasti, il messaggio vocale
viene interrotto ed è possibile pronunciare
direttamente il comando vocale voluto
(evitando così di dover ascoltare il messaggio
vocale d'aiuto completo).
Quando il sistema è in attesa di un comando
vocale da parte dell’utilizzatore, una
pressione di questi tasti chiude la sessione
vocale.
Ogni volta che si preme un tasto, viene
emesso un "bip" (segnale acustico) e il
display visualizza una videata di suggerimenti
che chiede all'utilizzatore di pronunciare un
comando.
Comandi vocali globali
Questi comandi possono essere
eseguiti da qualunque schermata
dopo aver premuto il pulsante del riconoscimento
vocale o del telefono situato sul volante, a
condizione che non sia in corso nessuna
telefonata.
Help (Aiuto)
Offre aiuto generico all’utente, offrendo alcuni
comandi disponibili.
Cancel (Annulla)
Chiude la sequenza vocale attuale.
Repeat (Ripeti)
Ripete all’utente l’ultimo messaggio vocale
pronunciato.
Voice tutorial (Guida vocale)
Fornisce all’utente una descrizione dettagliata su
come usare il sistema vocale.
Comandi vocali “Telefono”
Se un telefono è collegato al sistema, i
seguenti comandi vocali possono essere
eseguiti da qualunque schermata principale
dopo aver premuto il pulsante del telefono
situato sul volante, a condizione che non sia in
corso nessuna telefonata.
Se non sono presenti telefoni collegati, un
messaggio vocale annuncia: “No telephone
is connected. Connect a telephone and try
again” (Nessun telefono collegato. Collegare un
telefono e riprovare) e la sessione vocale verrà
chiusa.
È possibile sostituire il contrassegno
“Telefono cellulare” con tre altri
contrassegni disponibili: “Casa”; “Ufficio”;
“Altro”.
Call* > Mario Rossi
* Questa funzione è disponibile solo se il telefono collegato al sistema supporta il download dei contatti e delle chiamate recenti e se il download
corrispondente è stato effettuato.
** Questa funzione è disponibile solo se il telefono connesso al sistema supporta la funzione di lettura dei messaggi di testo.
