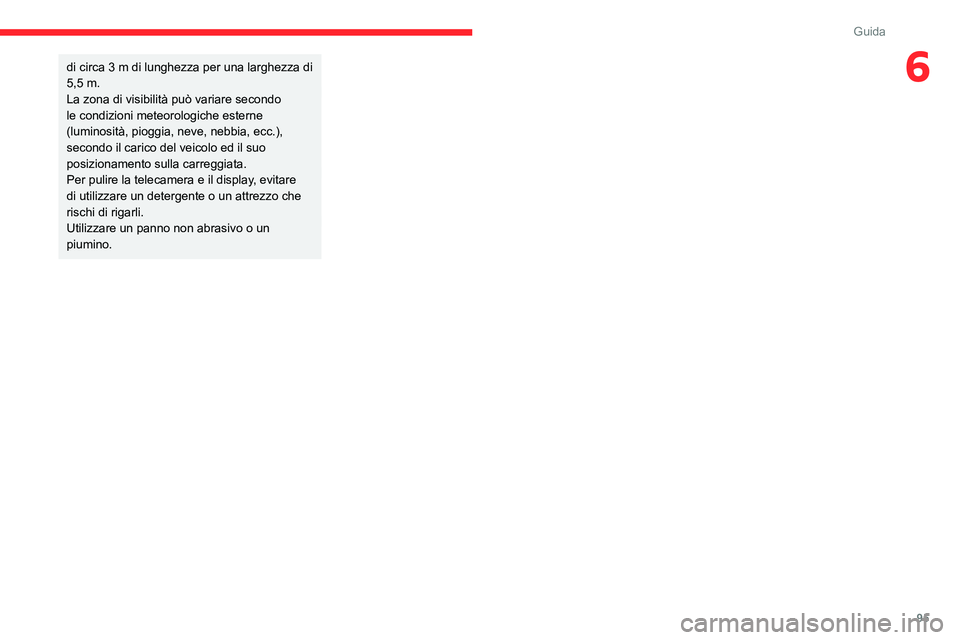

95
Guida
6di circa 3 m di lunghezza per una larghezza di
5,5 m.
La zona di visibilità può variare secondo
le condizioni meteorologiche esterne
(luminosità, pioggia, neve, nebbia, ecc.),
secondo il carico del veicolo ed il suo
posizionamento sulla carreggiata.
Per pulire la telecamera e il display, evitare
di utilizzare un detergente o un attrezzo che
rischi di rigarli.
Utilizzare un panno non abrasivo o un
piumino.

sceglie

Carburante
La capacità del serbatoio è di 90 litri circa.
Sono commercializzati serbatoi con capacità
diverse, da 60 e 120 litri, secondo la
motorizzazione.
Livello minimo del
carburante
Quando si raggiunge il livello E (Empty),
questa spia si accende.
Da questo momento, rimangono circa 10 o 12
litri nella riserva, in funzione della capacità del
serbatoio e della motorizzazione.
Effettuare al più presto un rabbocco di
carburante per evitare la panne.
Rifornimento
Il rifornimento di carburante deve avvenire a
motore spento.
► Aprire lo sportellino serbatoio carburante.
► Trattenere il tappo nero del serbatoio con una
mano.
► Con l'altra mano, inserire la chiave e ruotarla
in senso antiorario.

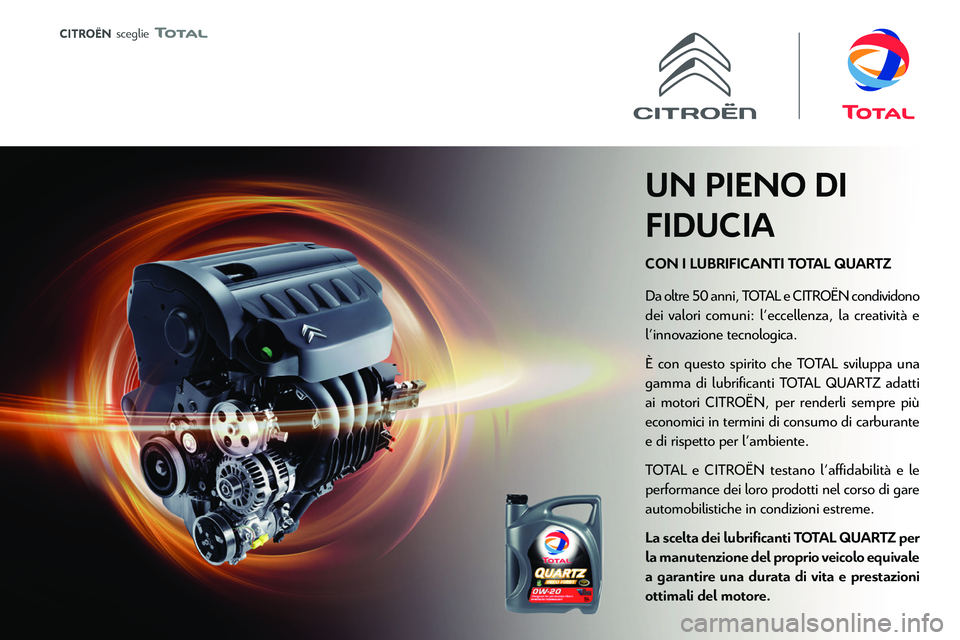

CON I LUBRIFICANTI TOTAL QUARTZ
UN PIENO DI
FIDUCIA
Da oltre 50 anni, T
dei valori comuni: l'eccellenza, la creativit\340 e
l'innovazione tecnologica.
\310 con
gamma
ai motori CITRO\313N, per renderli sempre pi\371
economici in termini di consumo di carburante
e di rispetto per l'ambiente.
T
performance dei loro prodotti nel corso di gare
automobilistiche in condizioni estreme.
La scelta dei lubricanti TOTAL QUARTZ per
la manutenzione del proprio veicolo equivale
a garantire una durata di vita e prestazioni
ottimali del motore.

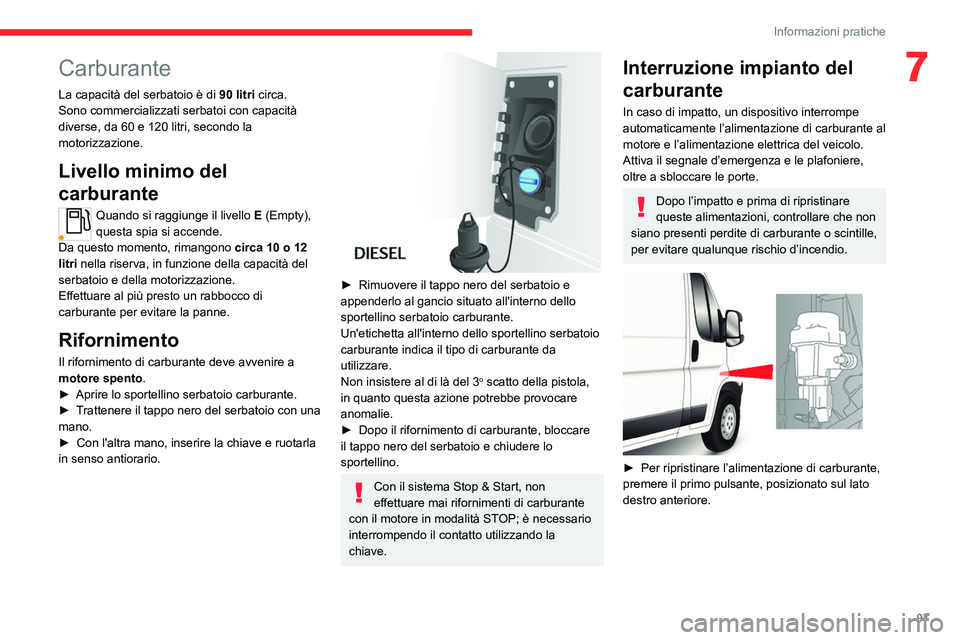

97
Informazioni pratiche
7Carburante
La capacità del serbatoio è di 90 litri circa.
Sono commercializzati serbatoi con capacità
diverse, da 60 e 120 litri, secondo la
motorizzazione.
Livello minimo del
carburante
Quando si raggiunge il livello E (Empty),
questa spia si accende.
Da questo momento, rimangono circa 10 o 12
litri nella riserva, in funzione della capacità del
serbatoio e della motorizzazione.
Effettuare al più presto un rabbocco di
carburante per evitare la panne.
Rifornimento
Il rifornimento di carburante deve avvenire a
motore spento.
► Aprire lo sportellino serbatoio carburante.
► Trattenere il tappo nero del serbatoio con una
mano.
► Con l'altra mano, inserire la chiave e ruotarla
in senso antiorario.


► Rimuovere il tappo nero del serbatoio e
appenderlo al gancio situato all'interno dello
sportellino serbatoio carburante.
Un'etichetta all'interno dello sportellino serbatoio
carburante indica il tipo di carburante da
utilizzare.
Non insistere al di là del 3
o scatto della pistola,
in quanto questa azione potrebbe provocare
anomalie.
► Dopo il rifornimento di carburante, bloccare
il tappo nero del serbatoio e chiudere lo
sportellino.
Con il sistema Stop & Start, non
effettuare mai rifornimenti di carburante
con il motore in modalità STOP; è necessario
interrompendo il contatto utilizzando la
chiave.
Interruzione impianto del
carburante
In caso di impatto, un dispositivo interrompe
automaticamente l’alimentazione di carburante al
motore e l’alimentazione elettrica del veicolo.
Attiva il segnale d’emergenza e le plafoniere,
oltre a sbloccare le porte.
Dopo l’impatto e prima di ripristinare
queste alimentazioni, controllare che non
siano presenti perdite di carburante o scintille,
per evitare qualunque rischio d’incendio.


► Per ripristinare l’alimentazione di carburante,
premere il primo pulsante, posizionato sul lato
destro anteriore.

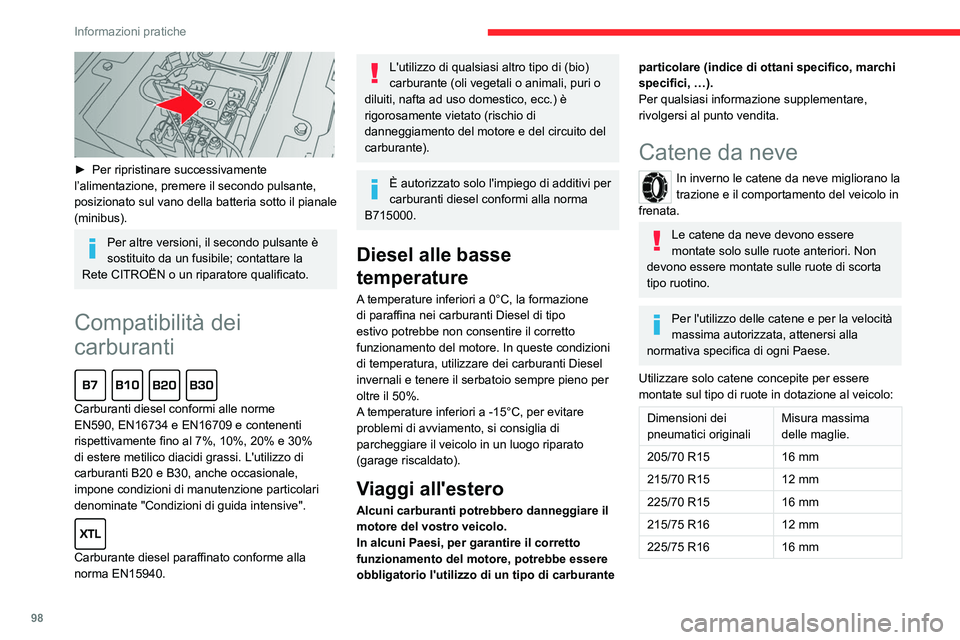

98
Informazioni pratiche

► Per ripristinare successivamente
l’alimentazione, premere il secondo pulsante,
posizionato sul vano della batteria sotto il pianale
(minibus).
Per altre versioni, il secondo pulsante è
sostituito da un fusibile; contattare la
Rete CITROËN o un riparatore qualificato.
Compatibilità dei
carburanti

Carburanti diesel conformi alle norme
EN590, EN16734 e EN16709 e contenenti
rispettivamente fino al 7%, 10%, 20% e 30%
di estere metilico diacidi grassi. L'utilizzo di
carburanti B20 e B30, anche occasionale,
impone condizioni di manutenzione particolari
denominate "Condizioni di guida intensive".

Carburante diesel paraffinato conforme alla
norma EN15940.
L'utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali, puri o
diluiti, nafta ad uso domestico, ecc.) è
rigorosamente vietato (rischio di
danneggiamento del motore e del circuito del
carburante).
È autorizzato solo l'impiego di additivi per
carburanti diesel conformi alla norma
B715000.
Diesel alle basse
temperature
A temperature inferiori a 0°C, la formazione
di paraffina nei carburanti Diesel di tipo
estivo potrebbe non consentire il corretto
funzionamento del motore. In queste condizioni
di temperatura, utilizzare dei carburanti Diesel
invernali e tenere il serbatoio sempre pieno per
oltre il 50%.
A temperature inferiori a -15°C, per evitare
problemi di avviamento, si consiglia di
parcheggiare il veicolo in un luogo riparato
(garage riscaldato).
Viaggi all'estero
Alcuni carburanti potrebbero danneggiare il
motore del vostro veicolo.
In alcuni Paesi, per garantire il corretto
funzionamento del motore, potrebbe essere
obbligatorio l'utilizzo di un tipo di carburante
particolare (indice di ottani specifico, marchi
specifici, …).
Per qualsiasi informazione supplementare,
rivolgersi al punto vendita.
Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di scorta
tipo ruotino.
Per l'utilizzo delle catene e per la velocità
massima autorizzata, attenersi alla
normativa specifica di ogni Paese.
Utilizzare solo catene concepite per essere
montate sul tipo di ruote in dotazione al veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie.
205/70 R15 16 mm
215/70 R15 12 mm
225/70 R15 16 mm
215/75 R16 12 mm
225/75 R16 16 mm
Per maggiori informazioni sulle catene da neve,
consultare la rete CITROËN o un riparatore
qualificato.
Consigli per il montaggio
► Per montare le catene durante il viaggio,
sostare su suolo piano a bordo strada.
► Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote per
evitare che il veicolo si sposti.
► Montare le catene seguendo le istruzioni
fornite dal fabbricante.
► Avviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
► Fermare il veicolo e verificare che le catene
siano ben tese.
Prima di partire, si raccomanda
vivamente di impratichirsi nel montaggio
delle catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare gli pneumatici del veicolo e la
superficie della strada. Se il veicolo è
equipaggiato di cerchi in lega, verificare che
nessuna parte della catena o dei fissaggi sia
a contatto con il cerchio.

99
Informazioni pratiche
7Per maggiori informazioni sulle catene da neve,
consultare la rete CITROËN o un riparatore
qualificato.
Consigli per il montaggio
► Per montare le catene durante il viaggio,
sostare su suolo piano a bordo strada.
► Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote per
evitare che il veicolo si sposti.
► Montare le catene seguendo le istruzioni
fornite dal fabbricante.
► Avviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
► Fermare il veicolo e verificare che le catene
siano ben tese.
Prima di partire, si raccomanda
vivamente di impratichirsi nel montaggio
delle catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare gli pneumatici del veicolo e la
superficie della strada. Se il veicolo è
equipaggiato di cerchi in lega, verificare che
nessuna parte della catena o dei fissaggi sia
a contatto con il cerchio.
Traino di un rimorchio

I valori delle masse trainabili omologate sono
riportati sul certificato d’immatricolazione del
veicolo e sulla targhetta costruttore.
Per ulteriori informazioni sulle
caratteristiche tecniche del veicolo e in
particolare sui pesi e i carichi trainabili,
consultare la sezione corrispondente.
Qui saranno disponibili informazioni sulla
capacità del veicolo di trainare un rimorchio, una
roulotte, un carrello con barca e così via.
Questi valori sono indicati anche nella
documentazione commerciale.
Si raccomanda di utilizzare unicamente i
dispositivi e i fasci originali CITROËN
che sono stati collaudati e omologati fin dalla
progettazione della vettura affidandone il
montaggio alla rete CITROËN.
Questi ganci di traino originali sono
compatibili con il funzionamento
dell'assistenza al parcheggio posteriore e
della telecamera di retromarcia, se il veicolo
ne è equipaggiato.
In caso di montaggio al di fuori della rete
CITROËN, questo deve tassativamente
essere effettuato seguendo le
raccomandazioni del costruttore.
Gancio traino a sgancio
rapido
Presentazione
Questa rotula del gancio traino originale può
essere installata o rimossa facilmente. Queste
operazioni non richiedono attrezzi.


1. Supporto
2. Presa di connessione

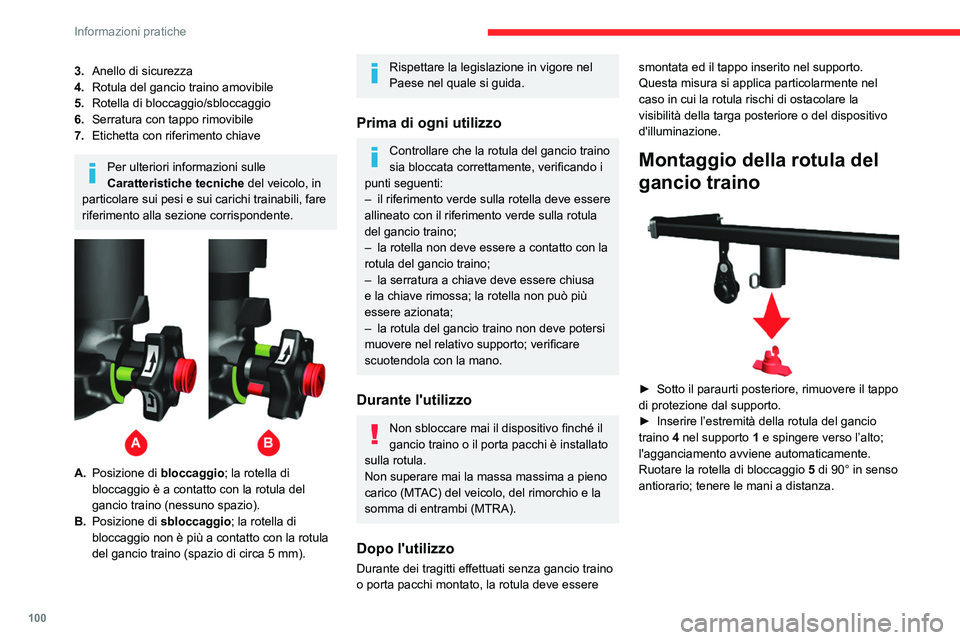

100
Informazioni pratiche
3.Anello di sicurezza
4. Rotula del gancio traino amovibile
5. Rotella di bloccaggio/sbloccaggio
6. Serratura con tappo rimovibile
7. Etichetta con riferimento chiave
Per ulteriori informazioni sulle
Caratteristiche tecniche del veicolo, in
particolare sui pesi e sui carichi trainabili, fare
riferimento alla sezione corrispondente.


A. Posizione di bloccaggio; la rotella di
bloccaggio è a contatto con la rotula del
gancio traino (nessuno spazio).
B. Posizione di sbloccaggio ; la rotella di
bloccaggio non è più a contatto con la rotula
del gancio traino (spazio di circa 5 mm).
Rispettare la legislazione in vigore nel
Paese nel quale si guida.
Prima di ogni utilizzo
Controllare che la rotula del gancio traino
sia bloccata correttamente, verificando i
punti seguenti:
– il riferimento verde sulla rotella deve essere
allineato con il riferimento verde sulla rotula
del gancio traino;
– la rotella non deve essere a contatto con la
rotula del gancio traino;
– la serratura a chiave deve essere chiusa
e la chiave rimossa; la rotella non può più
essere azionata;
– la rotula del gancio traino non deve potersi
muovere nel relativo supporto; verificare
scuotendola con la mano.
Durante l'utilizzo
Non sbloccare mai il dispositivo finché il
gancio traino o il porta pacchi è installato
sulla rotula.
Non superare mai la massa massima a pieno
carico (MTAC) del veicolo, del rimorchio e la
somma di entrambi (MTRA).
Dopo l'utilizzo
Durante dei tragitti effettuati senza gancio traino
o porta pacchi montato, la rotula deve essere smontata ed il tappo inserito nel supporto.
Questa misura si applica particolarmente nel
caso in cui la rotula rischi di ostacolare la
visibilità della targa posteriore o del dispositivo
d'illuminazione.
Montaggio della rotula del
gancio traino


► Sotto il paraurti posteriore, rimuovere il tappo
di protezione dal supporto.
► Inserire l’estremità della rotula del gancio
traino 4 nel supporto 1 e spingere verso l’alto;
l'agganciamento avviene automaticamente.
Ruotare la rotella di bloccaggio 5 di 90° in senso
antiorario; tenere le mani a distanza.

101

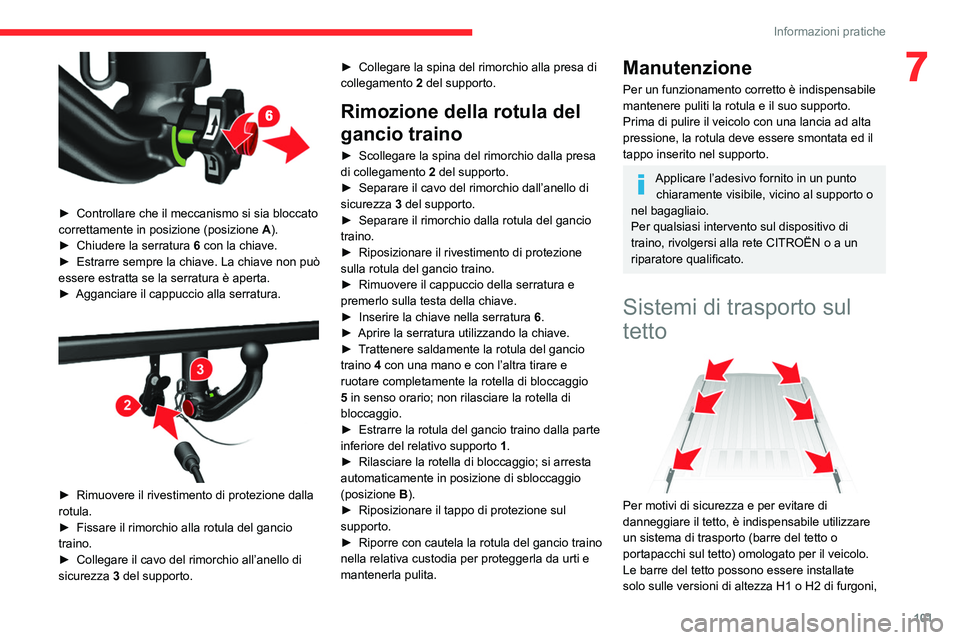

Informazioni pratiche
7

► Controllare che il meccanismo si sia bloccato
correttamente in posizione (posizione A).
► Chiudere la serratura 6 con la chiave.
► Estrarre sempre la chiave. La chiave non può
essere estratta se la serratura è aperta.
► Agganciare il cappuccio alla serratura.


► Rimuovere il rivestimento di protezione dalla
rotula.
► Fissare il rimorchio alla rotula del gancio
traino.
► Collegare il cavo del rimorchio all’anello di
sicurezza 3 del supporto. ►
Collegare la spina del rimorchio alla presa di
collegamento 2 del supporto.
Rimozione della rotula del
gancio traino
► Scollegare la spina del rimorchio dalla presa
di collegamento 2 del supporto.
► Separare il cavo del rimorchio dall’anello di
sicurezza 3 del supporto.
► Separare il rimorchio dalla rotula del gancio
traino.
► Riposizionare il rivestimento di protezione
sulla rotula del gancio traino.
► Rimuovere il cappuccio della serratura e
premerlo sulla testa della chiave.
► Inserire la chiave nella serratura 6.
► Aprire la serratura utilizzando la chiave.
► Trattenere saldamente la rotula del gancio
traino 4 con una mano e con l’altra tirare e
ruotare completamente la rotella di bloccaggio
5 in senso orario; non rilasciare la rotella di
bloccaggio.
► Estrarre la rotula del gancio traino dalla parte
inferiore del relativo supporto 1.
► Rilasciare la rotella di bloccaggio; si arresta
automaticamente in posizione di sbloccaggio
(posizione B).
► Riposizionare il tappo di protezione sul
supporto.
► Riporre con cautela la rotula del gancio traino
nella relativa custodia per proteggerla da urti e
mantenerla pulita.
Manutenzione
Per un funzionamento corretto è indispensabile
mantenere puliti la rotula e il suo supporto.
Prima di pulire il veicolo con una lancia ad alta
pressione, la rotula deve essere smontata ed il
tappo inserito nel supporto.
Applicare l’adesivo fornito in un punto chiaramente visibile, vicino al supporto o
nel bagagliaio.
Per qualsiasi intervento sul dispositivo di
traino, rivolgersi alla rete CITROËN o a un
riparatore qualificato.
Sistemi di trasporto sul
tetto


Per motivi di sicurezza e per evitare di
danneggiare il tetto, è indispensabile utilizzare
un sistema di trasporto (barre del tetto o
portapacchi sul tetto) omologato per il veicolo.
Le barre del tetto possono essere installate
solo sulle versioni di altezza H1 o H2 di furgoni,

102

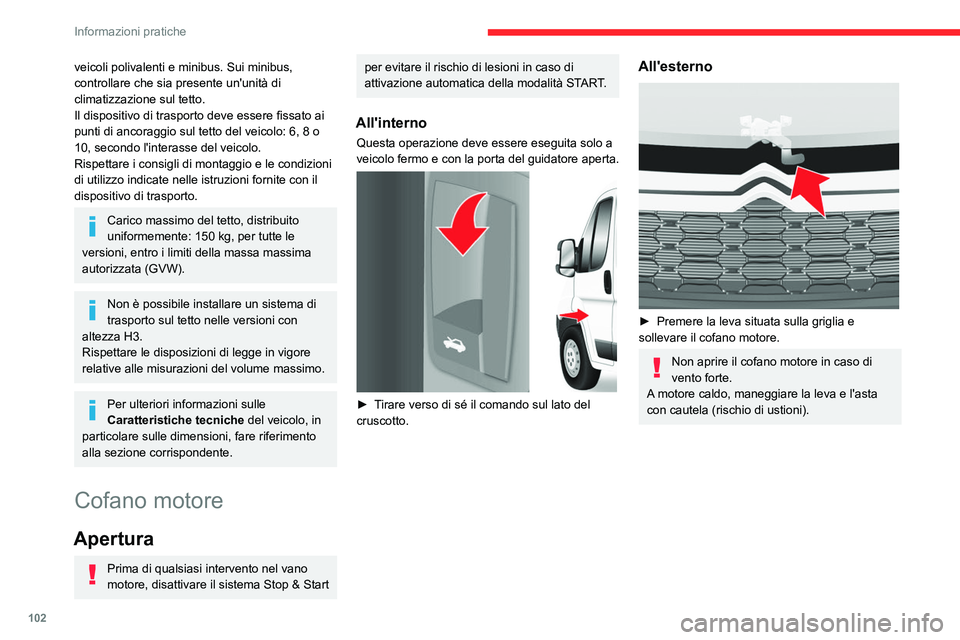

Informazioni pratiche
veicoli polivalenti e minibus. Sui minibus,
controllare che sia presente un'unità di
climatizzazione sul tetto.
Il dispositivo di trasporto deve essere fissato ai
punti di ancoraggio sul tetto del veicolo: 6, 8 o
10, secondo l'interasse del veicolo.
Rispettare i consigli di montaggio e le condizioni
di utilizzo indicate nelle istruzioni fornite con il
dispositivo di trasporto.
Carico massimo del tetto, distribuito
uniformemente: 150 kg, per tutte le
versioni, entro i limiti della massa massima
autorizzata (GVW).
Non è possibile installare un sistema di
trasporto sul tetto nelle versioni con
altezza H3.
Rispettare le disposizioni di legge in vigore
relative alle misurazioni del volume massimo.
Per ulteriori informazioni sulle
Caratteristiche tecniche del veicolo, in
particolare sulle dimensioni, fare riferimento
alla sezione corrispondente.
Cofano motore
Apertura
Prima di qualsiasi intervento nel vano
motore, disattivare il sistema Stop & Start
per evitare il rischio di lesioni in caso di
attivazione automatica della modalità START.
All'interno
Questa operazione deve essere eseguita solo a
veicolo fermo e con la porta del guidatore aperta.


► Tirare verso di sé il comando sul lato del
cruscotto.
All'esterno

► Premere la leva situata sulla griglia e
sollevare il cofano motore.
Non aprire il cofano motore in caso di
vento forte.
A motore caldo, maneggiare la leva e l'asta
con cautela (rischio di ustioni).


► Sganciare la seduta e ruotarla per inserirla
nella prima scanalatura e poi nella seconda
scanalatura.
Data la presenza di equipaggiamenti
elettrici nel vano motore, si raccomanda
di limitare le esposizioni all’acqua (pioggia,
lavaggio, ecc.).
Chiusura del cofano motore
► Prima di chiudere il cofano motore,
riposizionare l'asta nel relativo alloggiamento.
► Abbassare il cofano motore e rilasciarlo
in prossimità del fine corsa. Controllare che il
cofano motore sia chiuso.
