2020 CITROEN JUMPER Libretti Di Uso E manutenzione (in Italian)

143
Caratteristiche tecniche
9

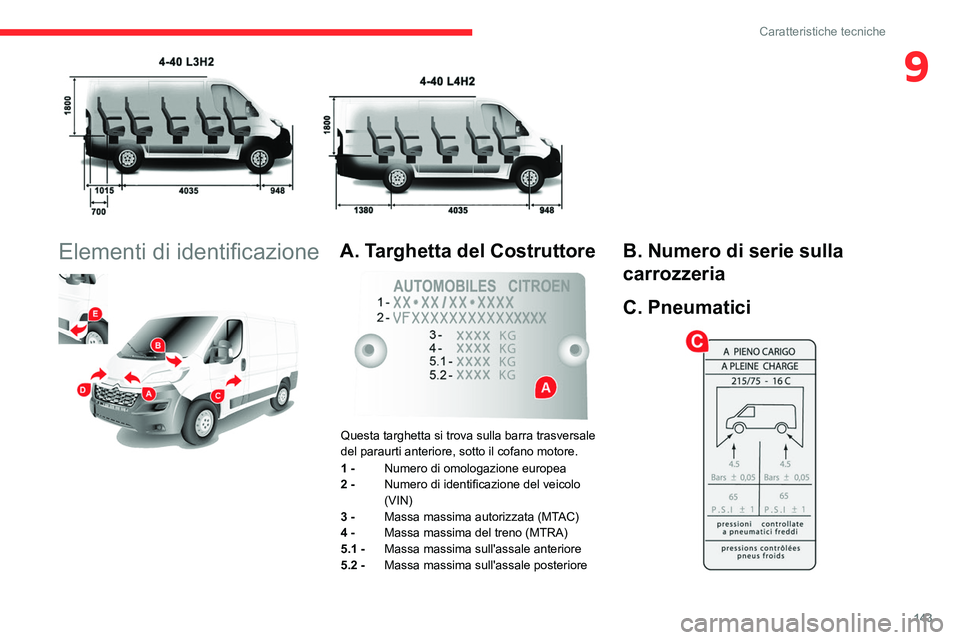

Elementi di identificazione

A. Targhetta del Costruttore

Questa targhetta si trova sulla barra trasversale
del paraurti anteriore, sotto il cofano motore.
1 - Numero di omologazione europea
2 - Numero di identificazione del veicolo
(VIN)
3 - Massa massima autorizzata (MTAC)
4 - Massa massima del treno (MTRA)
5.1 - Massa massima sull'assale anteriore
5.2 - Massa massima sull'assale posteriore
B. Numero di serie sulla
carrozzeria
C. Pneumatici

144
Caratteristiche tecniche

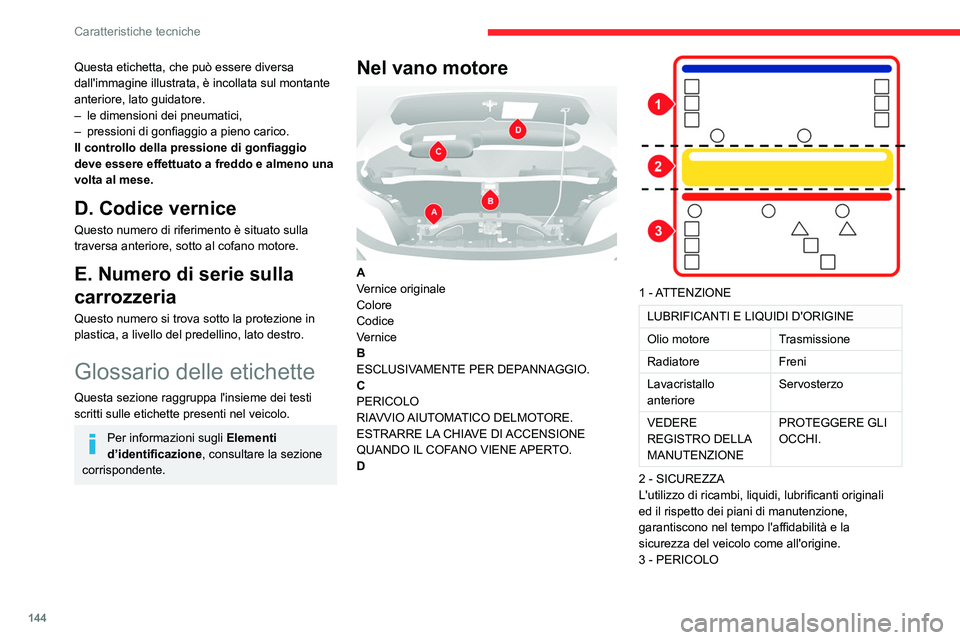

Questa etichetta, che può essere diversa
dall'immagine illustrata, è incollata sul montante
anteriore, lato guidatore.
– le dimensioni dei pneumatici,
– pressioni di gonfiaggio a pieno carico.
Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e almeno una
volta al mese.
D. Codice vernice
Questo numero di riferimento è situato sulla
traversa anteriore, sotto al cofano motore.
E. Numero di serie sulla
carrozzeria
Questo numero si trova sotto la protezione in
plastica, a livello del predellino, lato destro.
Glossario delle etichette
Questa sezione raggruppa l'insieme dei testi
scritti sulle etichette presenti nel veicolo.
Per informazioni sugli Elementi
d’identificazione , consultare la sezione
corrispondente.
Nel vano motore

A
Vernice originale
Colore
Codice
Vernice
B
ESCLUSIVAMENTE PER DEPANNAGGIO.
C
PERICOLO
RIAVVIO AIUTOMATICO DELMOTORE.
ESTRARRE LA CHIAVE DI ACCENSIONE
QUANDO IL COFANO VIENE APERTO.
D


1 - ATTENZIONE
LUBRIFICANTI E LIQUIDI D'ORIGINE
Olio motore Trasmissione
Radiatore Freni
Lavacristallo
anteriore Servosterzo
VEDERE
REGISTRO DELLA
MANUTENZIONE PROTEGGERE GLI
OCCHI.
2 - SICUREZZA
L'utilizzo di ricambi, liquidi, lubrificanti originali
ed il rispetto dei piani di manutenzione,
garantiscono nel tempo l'affidabilità e la
sicurezza del veicolo come all'origine.
3 - PERICOLO

145
Caratteristiche tecniche

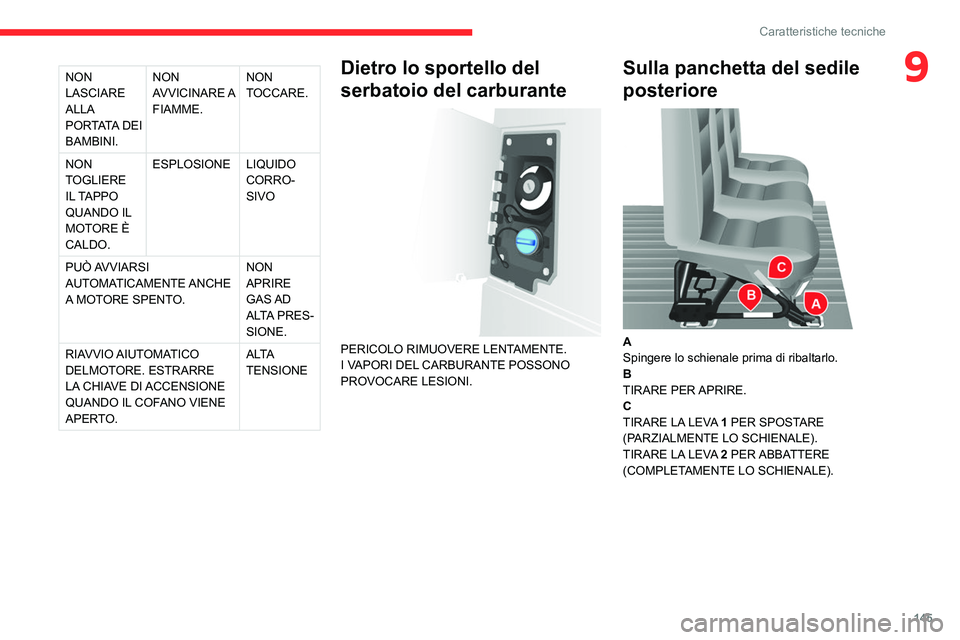

9NON
LASCIARE
ALLA
PORTATA DEI
BAMBINI. NON
AVVICINARE A
FIAMME. NON
TOCCARE.
NON
TOGLIERE
IL TAPPO
QUANDO IL
MOTORE È
CALDO. ESPLOSIONE
LIQUIDO
CORRO-
SIVO
PUÒ AVVIARSI
AUTOMATICAMENTE ANCHE
A MOTORE SPENTO. NON
APRIRE
GAS AD
ALTA PRES-
SIONE.
RIAVVIO AIUTOMATICO
DELMOTORE. ESTRARRE
LA CHIAVE DI ACCENSIONE
QUANDO IL COFANO VIENE
APERTO. A LTA
TENSIONEDietro lo sportello del
serbatoio del carburante


PERICOLO RIMUOVERE LENTAMENTE.
I VAPORI DEL CARBURANTE POSSONO
PROVOCARE LESIONI.
Sulla panchetta del sedile
posteriore


A
Spingere lo schienale prima di ribaltarlo.
B
TIRARE PER APRIRE.
C
TIRARE LA LEVA 1 PER SPOSTARE
(PARZIALMENTE LO SCHIENALE).
TIRARE LA LEVA 2 PER ABBATTERE
(COMPLETAMENTE LO SCHIENALE).

146
Caratteristiche tecniche

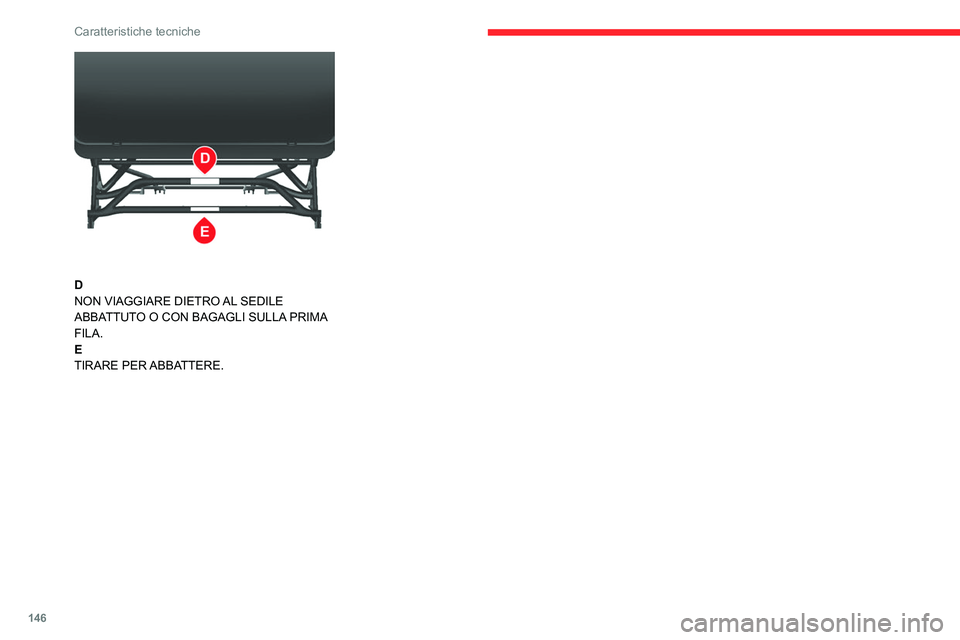

D
NON VIAGGIARE DIETRO AL SEDILE
ABBATTUTO O CON BAGAGLI SULLA PRIMA
FILA.
E
TIRARE PER ABBATTERE.

147
Particolarità

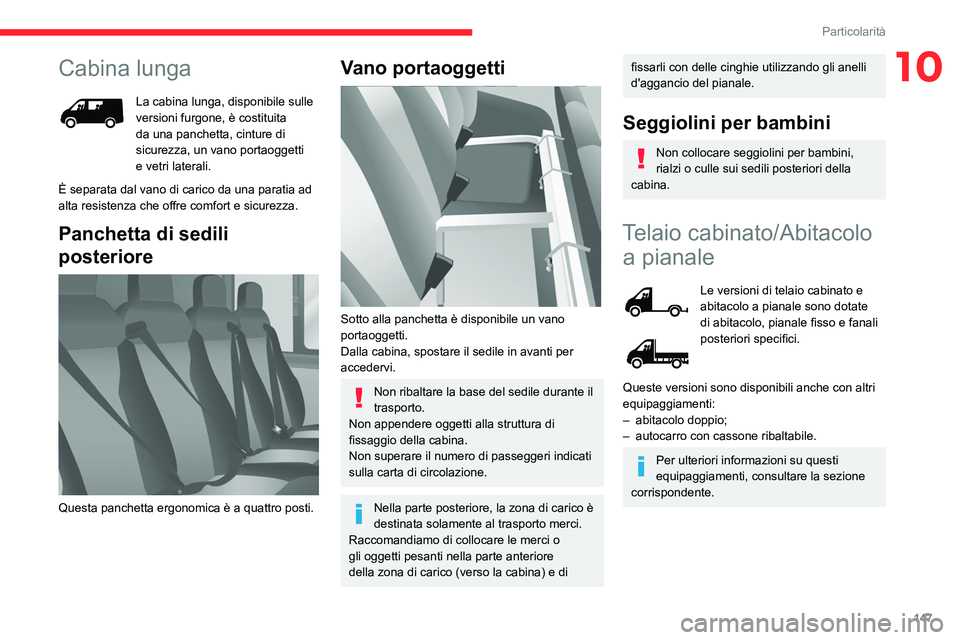

10Cabina lunga
La cabina lunga, disponibile sulle
versioni furgone, è costituita
da una panchetta, cinture di
sicurezza, un vano portaoggetti
e vetri laterali.
È separata dal vano di carico da una paratia ad
alta resistenza che offre comfort e sicurezza.
Panchetta di sedili
posteriore


Questa panchetta ergonomica è a quattro posti.
Vano portaoggetti

Sotto alla panchetta è disponibile un vano
portaoggetti.
Dalla cabina, spostare il sedile in avanti per
accedervi.
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri indicati
sulla carta di circolazione.
Nella parte posteriore, la zona di carico è
destinata solamente al trasporto merci.
Raccomandiamo di collocare le merci o
gli oggetti pesanti nella parte anteriore
della zona di carico (verso la cabina) e di
fissarli con delle cinghie utilizzando gli anelli
d'aggancio del pianale.
Seggiolini per bambini
Non collocare seggiolini per bambini,
rialzi o culle sui sedili posteriori della
cabina.
Telaio cabinato/Abitacolo a pianale
Le versioni di telaio cabinato e
abitacolo a pianale sono dotate
di abitacolo, pianale fisso e fanali
posteriori specifici.
Queste versioni sono disponibili anche con altri
equipaggiamenti:
– abitacolo doppio;
– autocarro con cassone ribaltabile.
Per ulteriori informazioni su questi
equipaggiamenti, consultare la sezione
corrispondente.

148
Particolarità
Dimensioni del telaio cabinato



I valori delle dimensioni sono indicati in millimetri. L1L2L2S L3L4
L Lunghezza totale 4.9085.3585.7085.9436.308

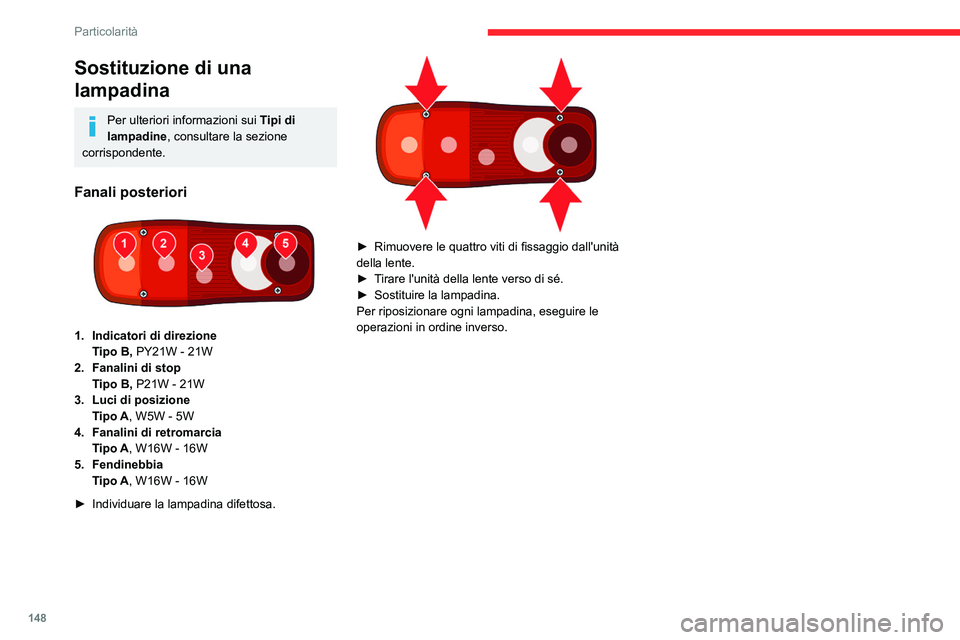

Sostituzione di una
lampadina
Per ulteriori informazioni sui Tipi di
lampadine, consultare la sezione
corrispondente.
Fanali posteriori

1. Indicatori di direzione
Tipo B, PY21W - 21W
2. Fanalini di stop
Tipo B, P21W - 21W
3. Luci di posizione
Tipo A, W5W - 5W
4. Fanalini di retromarcia
Tipo A, W16W - 16W
5. Fendinebbia
Tipo A, W16W - 16W
► Individuare la lampadina difettosa.


► Rimuovere le quattro viti di fissaggio dall'unità
della lente.
► Tirare l'unità della lente verso di sé.
► Sostituire la lampadina.
Per riposizionare ogni lampadina, eseguire le
operazioni in ordine inverso.

149
Particolarità

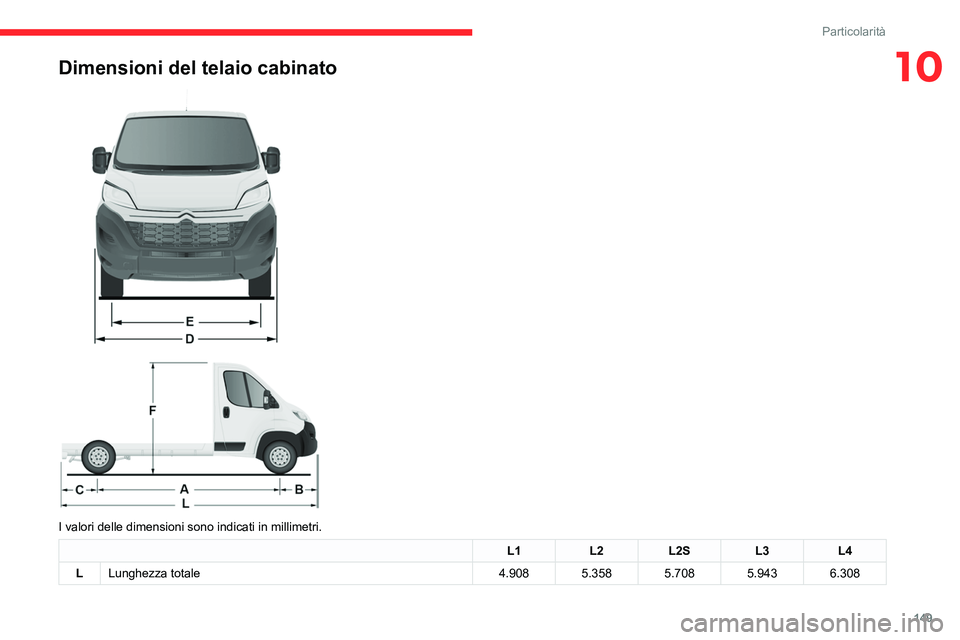

10Dimensioni del telaio cabinato



I valori delle dimensioni sono indicati in millimetri.
L1 L2L2S L3L4
L Lunghezza totale 4.9085.3585.7085.9436.308

150
Particolarità
Dimensioni del pianale cabinato



I valori delle dimensioni sono indicati in millimetri. L1L2L2SL3L4
L Lunghezza totale 5.2935.7436.0936.3286.693
L1L2L2S L3L4
A Interasse 3.0003.4503.8004.0354.035
B Sbalzo anteriore 948
C Sbalzo posteriore 9601.325
D Larghezza (con/senza retrovisori) 2.508/2.050
- Larghezza carrozzabile 2.207
- Larghezza carrozzabile massima 2.350
E Larghezza carreggiata anteriore 1.810
- Larghezza carreggiata posteriore 1.790
- Larghezza carreggiata posteriore aumentata 1.980
F Altezza totale 2.254
- Altezza carrozzabile massima 3.500
