2020 CITROEN C3 InstruktionsbÖcker (in Swedish)

127
Om ett fel uppstår
8Säkringar i
instrumentbrädan
Så här kommer du åt säkringarna

De två säkringsboxarna sitter i den nedre delen
av instrumentbrädan under ratten.
►
T
a loss locket genom att dra i den övre
vänstra delen och sedan den högra.


De två säkringsboxarna sitter i den undre delen
av instrumentpanelen, i handskfacket.
►

Öppna handskfacket.
►


Snäpp loss säkringsboxens skyddslock.
Säkringstabell
Översta säkringsboxen

Säkring
N° Strömstyrka
(A)Funktioner
F31 10Back- och sidospeglar med uppvärmning.
F33 40Främre fönsterhissreglage.
F34 40Elfönsterhissar bak.
F35 30Värme i framsäten.

128
Om ett fel uppstår
Nedre säkringsboxen

Säkring
N°Strömstyrka
(A)Funktioner
F1 10Justering av sidospegel
F10(+)
- F11(jord) 30 Låsning/upplåsning av dörr och tanklucka (beroende på motor\
).
F13 10Luftkonditionering.
F14 5Larm.
F18 5Luftkonditionering.
F29 20Telematikradio
F31 15Radio (eftermontering).
F32 1512 V-uttag fram.
F35 5Extravärmare (beroende på utrustning).
F36 5Kartlampa fram
F4 15Signalhorn.
Säkringar i motorrummet

Säkringstabell

Säkring
N° Strömstyrka
(A) Funktioner
F1 40 Luftkonditionering.

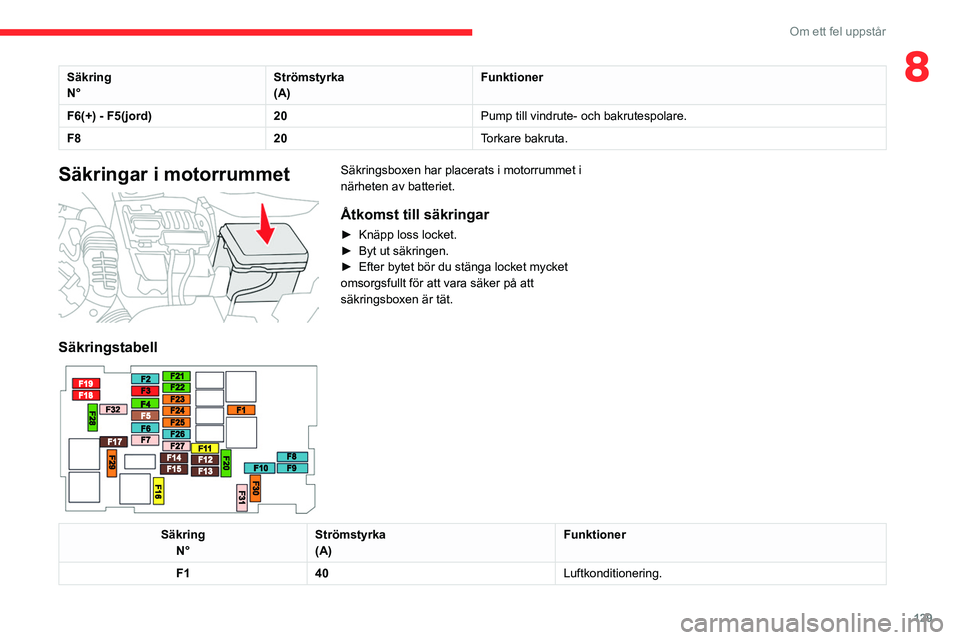

129
Om ett fel uppstår
8Säkring
N°Strömstyrka
(A)Funktioner
F6(+) - F5(jord) 20 Pump till vindrute- och bakrutespolare.
F8 20Torkare bakruta.
Säkringar i motorrummet

Säkringsboxen har placerats i motorrummet i
närheten av batteriet.
Åtkomst till säkringar
► Knäpp loss locket.
► Byt ut säkringen.
►

Efter bytet bör du stänga locket mycket
omsorgsfullt för att vara säker på att
säkringsboxen är tät.
Säkringstabell

Säkring N° Strömstyrka
(A) Funktioner
F1 40 Luftkonditionering.

130
Om ett fel uppstår
SäkringN° Strömstyrka
(A) Funktioner
F16 20 Främre dimljus.
F18 10 Höger helljus.
F19 10 Vänster helljus.
F25 40 Förutrustning för släpvagnsfäste.
F29 40 Vindrutetorkare.
12 V-batteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Allmänt
Blystartbatterier
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand enligt
gällande bestämmelser och får under inga
omständigheter kastas i hushållssoporna.
Lämna in uttjänta små och stora batterier på
ett särskilt insamlingsställe.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all risk för explosion eller brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Komma åt batteriet

Batteriet sitter i motorrummet.
Gör så här för att komma åt pluspolen (+):
►

öppna motorhuven med det invändiga och
sedan det utvändiga reglaget,
► lyft motorhuven och fixera den på plats med
stöttan.
(+)
Pluspol.
Den har en kabelsko med snabbkoppling.
(-) Minuspol.
Eftersom batteriets minuspol är inte åtkomlig
finns en separat jordpunkt på höger framskärm.
Start med ett hjälpbatteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller batteriet
från en annan bil) och startkablar eller en
batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en booster på 24 V eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt.

131
Om ett fel uppstår
8Stäng av alla elförbrukare i båda bilarna
(ljudsystem, torkare, belysning etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
remmar etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.


► Lyft upp plastkåpan på pluspolen (+) om bilen
är utrustad med en sådan.
►
Anslut den röda kabeln till pluspolen (+) på
det urladdade batteriet A

(vid metallvinkeln),
sedan till pluspolen (+) på hjälpbatteriet B eller
boostern.
►

Anslut den ena änden på den gröna eller
svarta kabeln till minuspolen (–) på hjälpbatteriet
B

eller boostern (eller till en jordpunkt i bilen där
hjälpbatteriet sitter).
►

Anslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C

i bilen som ska
startas.
► Starta motorn i bilen där hjälpbatteriet sitter
och låt den gå i några minuter .
►

Aktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Slå av tändningen och vänta en stund om
motorn inte startar direkt innan du försöker igen.
►


Vänta tills varvtalet återgår till tomgång och
koppla ur startkablarna i omvänd ordning.
►


Sätt tillbaka plastkåpan på pluspolen (+) om
bilen är utrustad med en sådan.
►


Låt motorn vara igång, med stillastående bil
eller körning på väg, i minst 30 minuter för att
batteriet ska få en tillräcklig laddningsnivå.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
Ladda batteriet med en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
–

vid användning av bilen enbart till korta resor;
–


om bilen inte ska användas på flera veckor
.
Vänd dig till en CITROËN-auktoriserad verkstad
eller en annan kvalificerad verkstad.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel
med blybatterier med en nominell spänning
på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
►

Slå av tändningen.
►


Stäng
av alla elförbrukare (bilradio, belysning,
vindrutetorkare etc.).
►

Stäng av laddaren B

innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
►

Kontrollera att laddarens kablar är i gott
skick.
►


L

yft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut laddare B

:s kablar så här:
•

den röda pluskabeln (+) till pluspolen (+) på
batteriet

A,
•

den svarta minuskabeln (-) till jordpunkten C


på bilen.
►

I slutet av laddningen: stäng av laddaren
B

innan du kopplar loss kablarna från batteriet A.

24v 12v

132
Om ett fel uppstår
Om denna etikett finns i bilen använd
enbart en 12 V-laddare. Annars kan ej
reparerbara skador uppstå på elektrisk
utrustning som är kopplad till Stop &
Start-systemet.
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera att de interna delarna är oskadda
och att det inte finns sprickor i behållaren,
som kan leda till läckage av giftig och
frätande syra.
Koppla ifrån batteriet
För att bibehålla tillräcklig laddning så att motorn
kan startas rekommenderar vi att du kopplar bort
batteriet om bilen ska stå oanvänd under långa
perioder.
Innan batteriet kopplas bort:
►

stäng alla öppningsbara delar (dörrar
,
baklucka, rutor),
►

stäng av alla elförbrukare (bilradio, belysning,
torkare etc.)
►


stäng av tändningen och vänta i minst fyra
minuter

.
Det räcker att du kopplar ifrån pluspolen (+).
Kabelsko med snabbkoppling
Urkoppling av pluspolen (+)

► Lyft upp reglaget A maximalt för att låsa upp
klamman B.
►

T
a bort klämman B genom att lyfta upp den.
Återanslutning av pluspolen (+)


► Lyft upp reglaget A helt.
► Sätt tillbaka den öppna klämman B
på
pluspolen (+).
►

T
ryck ned klämman B så långt det går.
►

Lås klämman B

genom att sänka ned
reglaget A.
Tryck inte för hårt på reglaget eftersom
det är omöjligt att låsa om klämman är
felplacerad. Börja i så fall om från början.
Efter återinkoppling
När batteriet har anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om lättare störningar kvarstår efter dessa
åtgärder ska du kontakta en CITROËN-
auktoriserad verkstad eller en annan kvalificerad
verkstad.
Återställ viss utrustning med hänvisning till
relevant avsnitt:
–

Fjärrkontroll eller elektronisk nyckel (beroende
på version).
–


Soltak och elektrisk skyddsgardin.
–


Elektriska fönsterhissar
.
–

Datum och tid.
–


Förinställda radiostationer
.
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror
på yttertemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Bogsering
Tillvägagångssätt för att bogsera din bil eller en annan bil \
med en bogseringsögla.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land där du befinner dig.
Kontrollera att dragfordonets vikt är högre än det bogserade fo\
rdonets.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste\
ha ett giltigt körkort med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en god\
känd dragstång användas. Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr\
servo.
En professionell bärgningsservice måste kallas in i följande situat\
ioner:
– vid motorstopp på motorväg eller motortrafikled;
– då det är omöjligt att ställa växellådan i neutrallä\
ge, lossa rattlåset eller lossa parkeringsbromsen;
– då det är omöjligt att dra en bil med en automatisk växellå\
da och motorn igång;
– vid bogsering med bara två hjul på marken;
– fyrhjulsdrivet fordon;
– då ingen godkänd dragkrok finns tillgänglig.
Bogseringsbegränsningar
Typ av bil
(motor/växellåda)växellåda Främre hjul på marken Bakre hjul på marken Flatbädd
4 hjul på marken med
dragkrok
Förbränning/Manuell


Förbränning/Automatiskt

Vid fel på batteriet eller den elektriska parkeringsbromsen är det viktigt att ringa till en professionell som använder flatbed-bärgningsfordon (med
undantag för manuell växellåda).

133
Om ett fel uppstår
8Bogsering
Tillvägagångssätt för att bogsera din bil eller en annan bil \
med en bogseringsögla.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land där du befinner dig.
Kontrollera att dragfordonets vikt är högre än det bogserade fo\
rdonets.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste\
ha ett giltigt körkort med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en god\
känd dragstång användas. Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr\
servo.
En professionell bärgningsservice måste kallas in i följande situat\
ioner:
– vid motorstopp på motorväg eller motortrafikled;
–

då det är omöjligt att ställa växellådan i neutrallä\
ge, lossa rattlåset eller lossa parkeringsbromsen;
–


då det är omöjligt att dra en bil med en automatisk växellå\
da och motorn igång;
–


vid bogsering med bara två hjul på marken;
–


fyrhjulsdrivet fordon;
–


då ingen godkänd dragkrok finns tillgänglig.
Bogseringsbegränsningar
Typ av bil
(motor/växellåda)växellåda Främre hjul på marken Bakre hjul på marken Flatbädd
4 hjul på marken med
dragkrok
Förbränning/Manuell


Förbränning/Automatiskt

Vid fel på batteriet eller den elektriska parkeringsbromsen är det viktigt att ringa till en professionell som använder flatbed-bärgningsfordon (med
undantag för manuell växellåda).

134
Om ett fel uppstår
Ta fram verktygen

Bogseröglan är placerad under golvet i
bagageutrymmet.
För åtkomst:
►
Öppna bagageutrymmet.
►


L
yft upp golvet och ta bort det.
►

T
a ut bogseröglan ur sitt fack.
Bogsering av bilen

► Lossa locket på den främre stötfångaren
genom att trycka på kåpans vänstra sida.
►

Skruva fast bogseröglan helt.
►


Montera dragkroksanordningen.
►


Med manuell växellåda: ställ växelspaken i
friläge.
►


Med en automatisk växellåda: flytta
växelväljaren till läge N

.
Underlåtenhet att följa denna anvisning
kan leda till skador på vissa komponenter
(bromssystem, överföring etc.) och till
frånvaro av bromshjälp nästa gång motorn
startas.
►

Lossa rattlåset genom att vrida
tändningsnyckeln ett hack och lossa
parkeringsbromsen.
►


Tänd varningsblinkers på båda bilarna.
►


Starta försiktigt och kör långsamt en kort
sträcka.
Bogsering av annat fordon

► Tryck i nederkanten på locket på den bakre
stötfångaren för att öppna.
►

Skruva i bogseröglan tills den är helt
åtdragen.
►


Installera bogserstången.
►


Tänd varningsblinkers på båda bilarna.
►


Starta försiktigt och kör långsamt en kort
sträcka.
