2020 Abarth Punto Instructieboek (in Dutch)

85
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Deze sticker is opgenomen in het Abarth Lineaccessori-
programma en verkrijgbaar bij het Abarth
Servicenetwerk.
De afbeelding heeft betrekking op de overgang van een
land waar links wordt gereden naar een land waar
rechts wordt gereden.
F0U092Abfig. 89
F0U093Abfig. 90
ABS
Als u niet eerder in een auto met ABS hebt gereden,
raden wij u aan het systeem eerst een paar keer uit te
proberen op een glad wegdek. Verlies hierbij de
veiligheid niet uit het oog en houdt u aan de wetgeving
van het land waarin u zich bevindt. Bovendien raden wij
u aan de volgende aanwijzingen aandachtig te lezen. Het
ABS dat geïntegreerd is in het remsysteem, voorkomt
dat tijdens het remmen de wielen blokkeren, ongeacht
de conditie van het wegdek en de pedaaldruk, en
verhindert daarmee het doorslippen van een of
meerdere wielen. Hierdoor blijft de auto bestuurbaar,
zelfs bij noodstops.
Het systeem wordt gecompleteerd met een
elektronische remdrukverdeling EBD (Electronic Braking
force Distribution), die de remdruk verdeelt tussen de
voor- en achterwielen.
BELANGRIJK Voor een maximale werking van het
remsysteem is een inrijperiode nodig van ongeveer
500 km (bij een nieuwe auto of nadat de remblokken/-
schijven zijn vervangen): tijdens deze periode moet
bruusk, herhaaldelijk of langdurig remmen worden
voorkomen.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 85

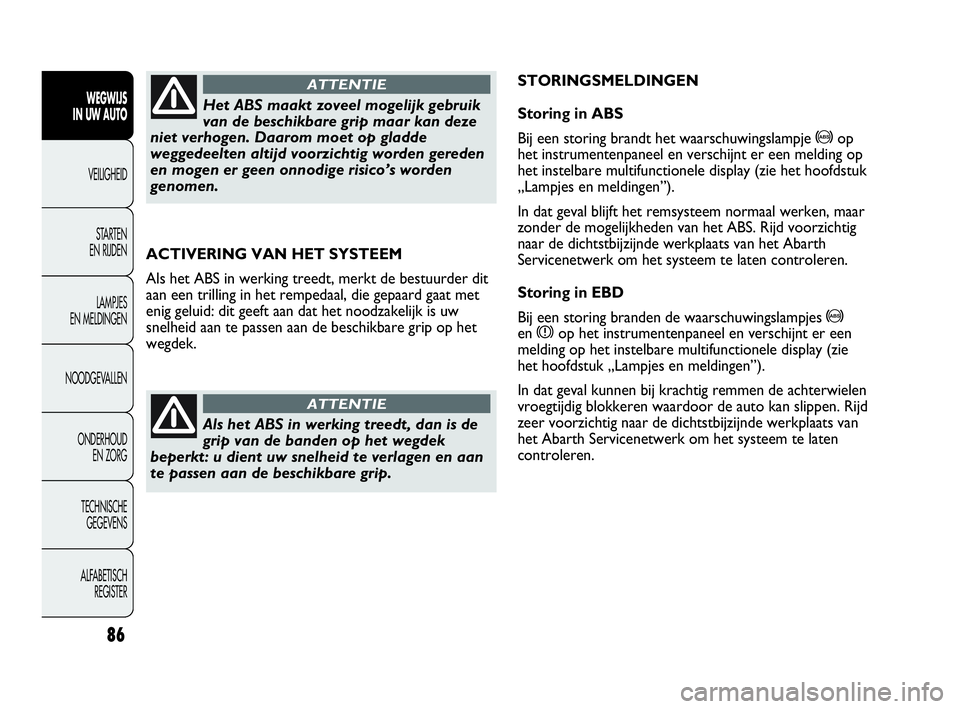

86
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ACTIVERING VAN HET SYSTEEM
Als het ABS in werking treedt, merkt de bestuurder dit
aan een trilling in het rempedaal, die gepaard gaat met
enig geluid: dit geeft aan dat het noodzakelijk is uw
snelheid aan te passen aan de beschikbare grip op het
wegdek.
Het ABS maakt zoveel mogelijk gebruik
van de beschikbare grip maar kan deze
niet verhogen. Daarom moet op gladde
weggedeelten altijd voorzichtig worden gereden
en mogen er geen onnodige risico’s worden
genomen.
ATTENTIE
Als het ABS in werking treedt, dan is de
grip van de banden op het wegdek
beperkt: u dient uw snelheid te verlagen en aan
te passen aan de beschikbare grip.
ATTENTIE
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwingslampje >op
het instrumentenpaneel en verschijnt er een melding op
het instelbare multifunctionele display (zie het hoofdstuk
„Lampjes en meldingen”).
In dat geval blijft het remsysteem normaal werken, maar
zonder de mogelijkheden van het ABS. Rijd voorzichtig
naar de dichtstbijzijnde werkplaats van het Abarth
Servicenetwerk om het systeem te laten controleren.
Storing in EBD
Bij een storing branden de waarschuwingslampjes >
en xop het instrumentenpaneel en verschijnt er een
melding op het instelbare multifunctionele display (zie
het hoofdstuk „Lampjes en meldingen”).
In dat geval kunnen bij krachtig remmen de achterwielen
vroegtijdig blokkeren waardoor de auto kan slippen. Rijd
zeer voorzichtig naar de dichtstbijzijnde werkplaats van
het Abarth Servicenetwerk om het systeem te laten
controleren.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 86

87
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als alleen het waarschuwingslampje x
op het instrumentenpaneel gaat branden
(er verschijnt ook een melding op het instelbare
multifunctionele display), stop dan onmiddellijk
en wendt u tot het Abarth Servicenetwerk. Als
er vloeistof lekt uit het hydraulische systeem,
wordt de werking van zowel het conventionele
remsysteem als het ABS in gevaar gebracht.
ATTENTIEBRAKE ASSIST (remregeling bij noodstops
geïntegreerd in ESP)
Dit systeem, dat niet kan worden uitgeschakeld, herkent
noodstops (op basis van de snelheid waarmee het
rempedaal wordt ingetrapt) en verhoogt de druk in het
remcircuit aanzienlijk, waardoor sneller en krachtiger
door het systeem wordt geremd.
De Brake Assist wordt, bij uitvoeringen die zijn uitgerust
met ESP, uitgeschakeld bij een storing in het ESP (lampje
ábrandt en er verschijnt ook een melding op het
instelbare multifunctionele display).
Als het ABS in werking treedt, merkt
u dat aan een trilling in het rempedaal.
Verlaag de remdruk niet maar houd het
rempedaal juist goed ingetrapt; op deze manier
hebt u de kortste remweg in relatie tot de
conditie van het wegdek.
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 87

88
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STORINGSMELDINGEN
Bij een storing in het ESP wordt het systeem
automatisch uitgeschakeld en gaat het lampje áop het
instrumentenpaneel continu branden. Ook verschijnt er
een melding op het instelbare multifunctionele display
(zie het hoofdstuk „Lampjes en meldingen”). Wendt u in
dat geval zo snel mogelijk tot het Abarth
Servicenetwerk.ESP-SYSTEEM
(Electronic Stability Program)
Dit systeem bewaakt de stabiliteit van de auto als de
wielen hun grip verliezen, waardoor de auto beter op
koers blijft.
De werking van het ESP is uitermate nuttig als de grip
op het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-systeem beschikt
de auto ook over MSR (regeling van het afremmen op
de motor tijdens terugschakelen), HBA (automatische
remdrukverhoger bij noodstops) en TTC (functie
vergelijkbaar met een sperdifferentieel).
ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje áop het
instrumentenpaneel knipperen, om de bestuurder er op
te wijzen dat de auto de stabiliteit en de grip dreigt te
verliezen.
INSCHAKELING VAN HET SYSTEEM
Het ESP wordt automatisch ingeschakeld als de motor
wordt gestart en kan niet worden uitgeschakeld.
De prestaties van het ESP-systeem
mogen de bestuurder er niet toe
verleiden onnodige en onverantwoorde risico’s
te nemen. De rijstijl moet altijd zijn aangepast
aan het wegdek, het zicht en het verkeer. De
verantwoordelijkheid voor de verkeersveiligheid
ligt altijd en overal bij de bestuurder van de
auto.
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 88

89
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
HILL HOLDER-SYSTEEM
Dit in het ESP geïntegreerde systeem helpt bij het
wegrijden op een helling.
Het systeem schakelt automatisch in als:
❒op een stijgende helling: de auto stilstaat op een
helling van meer dan 5% met draaiende motor,
ingetrapt rempedaal en versnellingsbak in vrij of als
een andere versnelling dan de achteruit is
ingeschakeld;
❒op een dalende helling: de auto stilstaat op een
helling van meer dan 5% met draaiende motor,
ingetrapt rempedaal en als de achteruit is
ingeschakeld.
Tijdens het wegrijden zorgt de regeleenheid van het ESP
ervoor dat de wielen geremd blijven, totdat het
noodzakelijke motorkoppel is bereikt om weg te rijden
(of maximaal 1 seconde), zodat u meer tijd heeft om uw
rechter voet van het rempedaal naar het gaspedaal te
verplaatsen.
Als u na 1 seconde niet bent weggereden, schakelt het
systeem automatisch uit en wordt de remdruk
geleidelijk verlaagd.
Tijdens deze fase kunt u een typisch geluid horen. Dit
geluid betekent dat de auto ieder moment in beweging
kan komen.Storingsmeldingen
Bij een eventuele storing gaat het lampje áop het
instrumentenpaneel branden en er verschijnt ook een
melding op het instelbare multifunctionele display (zie
het hoofdstuk „Lampjes en meldingen”).
BELANGRIJK Het Hill Holder-systeem is geen handrem;
verlaat dus nooit de auto zonder de handrem aan te
trekken, de motor uit te zetten en de eerste versnelling
in te schakelen.
Voor de juiste werking van het ESP- en
ASR-systeem is het noodzakelijk dat de
banden van alle wielen van hetzelfde merk en
type zijn. De banden moeten in perfecte
conditie zijn en de voorgeschreven afmetingen
hebben.
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 89

90
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Voor de juiste werking van het ESP- en
ASR-systeem is het noodzakelijk dat de
banden van alle wielen van hetzelfde merk en
type zijn. De banden moeten in perfecte
conditie zijn en de voorgeschreven afmetingen
hebben.
ATTENTIEASR-SYSTEEM (Antislip Regulator)
Het ASR-systeem controleert de trekkracht van de auto
en grijpt automatisch in als een of beide aangedreven
wielen dreigen door te slippen.
Afhankelijk van de oorzaak van het doorslippen, worden
er twee verschillende regelsystemen geactiveerd:
❒als beide aangedreven wielen doorslippen,
vermindert de ASR het motorvermogen;
❒als slechts een aangedreven wiel doorslipt, zorgt het
ASR-systeem ervoor dat het wiel automatisch wordt
afgeremd.
Het ASR-systeem is vooral nuttig onder de volgende
omstandigheden:
❒doorslippen van het binnenste wiel in bochten, door
verandering van de wielbelasting of door te felle
acceleratie;
❒te hoog vermogen naar de wielen, ook in samenhang
met de condities van het wegdek;
❒acceleratie op gladde wegen en bij sneeuw en ijzel;
❒verlies van grip op natte weggedeelten (aquaplaning).Storingsmeldingen
Bij een storing in het ASR-systeem wordt het systeem
automatisch uitgeschakeld en gaat het lampje áop het
instrumentenpaneel continu branden. Ook verschijnt er
een melding op het instelbare multifunctionele display
(zie het hoofdstuk „Lampjes en meldingen”). Wendt u in
dat geval zo snel mogelijk tot het Abarth
Servicenetwerk.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 90

91
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
MSR-systeem (regeling van motorremwerking)
Dit systeem, dat geïntegreerd is in het ASR-systeem,
verhoogt bij bruusk terugschakelen het motorkoppel,
zodat overmatige vertraging van de aangedreven wielen
wordt voorkomen. Dit heeft vooral voordelen op een
wegdek met weinig grip, waarop de stabiliteit van de
auto snel verloren kan gaan.
TTC-systeem
(functie vergelijkbaar met een sperdifferentieel)
Het TTC-systeem benut het remsysteem en is
qua werking vergelijkbaar met een traditioneel
sperdifferentieel.
Bij acceleratie in bochten bedient het remsysteem de
rem van het binnenste wiel, waardoor de aandrijfkracht
naar het (zwaarder belaste) buitenste wiel wordt
overgebracht. Het systeem verdeelt, afhankelijk van de
rijomstandigheden en de conditie van het wegdek, het
motorvermogen dynamisch en constant over de
aangedreven voorwielen.
Op deze manier maakt het systeem een bijzonder
effectieve en sportieve rijstijl mogelijk.
Het TTC-systeem schakelt in als de Sport-functie van
het „Abarth Manettino”-systeem wordt gekozen (zie de
paragraaf „Dynamisch voertuigregelsysteem Abarth
Manettino (DSS – Driving Sport Switch)” in dit
hoofdstuk).
Als het TTC-systeem ingrijpt, worden de instellingen
van het ASR-systeem aangepast waardoor dit minder
snel ingrijpt.
De prestaties van het systeem mogen
de bestuurder er niet toe verleiden
onnodige en onverantwoorde risico’s te nemen.
De rijstijl moet altijd zijn aangepast aan het
wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de
verkeersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE
Als u op een besneeuwde weg rijdt met
sneeuwkettingen kan het nuttig zijn dat het ASR-
systeem (door het inschakelen van de Sport-functie)
minder snel ingrijpt: onder deze omstandigheden levert
het doorslaan van de aangedreven wielen bij het
wegrijden juist meer trekkracht op.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 91

92
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
EOBD-SYSTEEM
Met het EOBD-systeem (European On Board Diagnosis)
kan een doorlopende diagnose worden uitgevoerd op
die componenten op de auto die van invloed zijn op de
emissie.
Bovendien meldt het systeem, door het branden
van het lampje Uop het instrumentenpaneel en het
verschijnen van een melding op het instelbare
multifunctionele display (zie hoofdstuk „Lampjes en
meldingen”) dat de betreffende componenten defect
zijn.
Het doel is:
❒de werking van het systeem controleren;
❒signaleren wanneer door een storing de emissies
boven de wettelijk vastgestelde drempelwaarde
uitkomen;
❒signaleren wanneer het noodzakelijk is defecte
componenten te vervangen.
Het systeem beschikt verder nog over een
diagnosestekker die het mogelijk maakt, na het
aansluiten van speciale apparatuur, de door de
regeleenheid opgeslagen storingscodes en de specifieke
parameters voor de diagnose en werking van de motor
te lezen. Deze controle kan ook worden uitgevoerd
door de verkeerspolitie.BELANGRIJK Na het verhelpen van de storing moet het
Abarth Servicenetwerk voor een complete controle van
het systeem, tests uitvoeren op een testbank en, zo
nodig, een proefrit maken die eventueel een langere
afstand kan omvatten.
Als u de contactsleutel in stand MAR
draait en het lampje
Ugaat niet
branden of het gaat branden of
knipperen tijdens het rijden (er verschijnt ook een
melding op het instelbare multifunctionele
display), wendt u dan zo snel mogelijk tot het
Abarth Servicenetwerk. De werking van het
lampje
Ukan met speciale apparatuur door de
verkeerspolitie gecontroleerd worden. Houdt
u aan de wetgeving van het land waarin u rijdt.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 14:14 Pagina 92
