2020 Abarth 124 Spider Drift- og vedlikeholdshåndbok (in Norwegian)

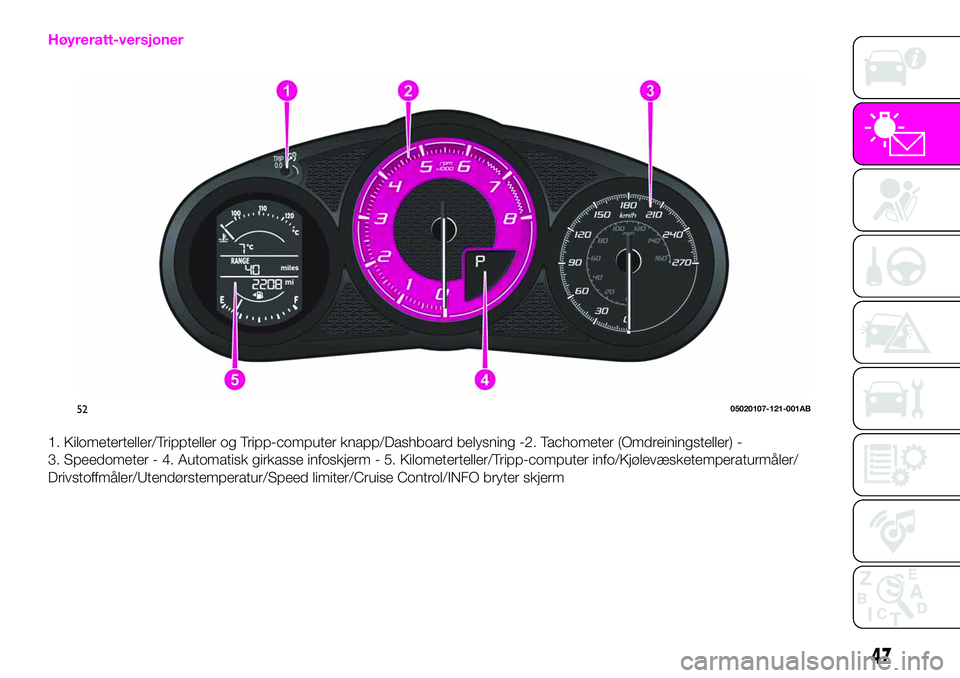

Høyreratt-versjoner
1. Kilometerteller/Trippteller og Tripp-computer knapp/Dashboard belysning -2. Tachometer (Omdreiningsteller) -
3. Speedometer - 4. Automatisk girkasse infoskjerm - 5. Kilometerteller/Tripp-computer info/Kjølevæsketemperaturmåler/
Drivstoffmåler/Utendørstemperatur/Speed limiter/Cruise Control/INFO bryter skjerm
5205020107-121-001AB
47

KILOMETERTELLER
/TRIPPTELLER
Visningsmodus kan endres fra
kilometerteller til “Trippteller A” til
“Trippteller B” og deretter tilbake til
kilometertelleren ved å trykke på
valgbryter 1 fig. 53 når en av dem er
vist. Den valgte modus vil vises.
Trippteller
Tripptelleren kan registrere den totale
avstanden på to turer. En registreres i
“Trip A”, og den andre registreres i “Trip
B”.
For eksempel kan “Trip A” registrere
avstanden fra startpunktet, og “Trip B”
kan registrere avstanden fra der
drivstofftanken ble fylt.
Bruk denne telleren for å måle
avstander på turer og for å beregne
drivstofforbruk.Dersom drivstofføkonomi-dataen blir
tilbakestilt under bruk av
forbruksovervåkningen, eller Trip A blir
tilbakestilt ved bruk av tripptelleren når
funksjonen som synkroniserer
forbruksovervåkningen og tripptelleren
er på, vil både drivstofføkonomi-dataen
og Trip A bli slettet samtidig.
MERK Kun tripptellerne registrere tideler
av kilometer (engelske mil).
Trippteller tilbakestilling
Tripptelleren vil slettes når
strømforsyningen blir avbrutt (sikring har
gått eller batteriet er koblet fra) eller når
kjøretøyet har blitt kjørt i over
9999.9 km (engelske mil).
BELYSNING AV
INSTRUMENTPANEL
Justering av lysstyrke
Lysstyrken på instrumentbordet og
belysningen på dashbordet kan justeres
ved å vri på knott 1 fig. 54:
lysstyrken reduseresved å vri
knotten til venstre. En pipelyd vil høres
når knotten har blitt rotert til maksimal
dimmeposisjon;
lysstyrken økesved å vri knotten til
høyre.
Avbryte belysningsdimmer
Vri knotten til høyre inntil en pipelyd
høres mens instrumentbordet blir
dimmet med tenningen skrudd på ON.
Dersom instrumentbordet blir mindre
synlig på grunn av blendende lys fra
omkringliggende lysstyrke, avbryt
belysningsdimmeren.
Når belysningsdimmeren har blitt
avbrutt, kan ikke instrumentbordet bli
dimmet selv om posisjonslysene er på.
Når belysningsdimmeren har blitt
avbrutt, går skjermbildet på
midtdisplayet over til å konstant vise
dagtidskjermen.
5305020102-121-001AB
5405020102-121-001AB
48
KJENNE INSTRUMENTPANELET

TRIPP-COMPUTER OG
INFO-BRYTER
Følgende informasjon kan velges ved å
trykke på INFO-bryteren fig. 55 med
tenningen satt i ON:
Avstand-til-tom (omtrentlig avstand
du kan kjøre på det tilgjengelige
drivstoffet);
Gjennomsnittlig drivstofforbruk;
Nåværende drivstofforbruk;
Gjennomsnittlig kjøretøysfart;
Kjøretøyets hastighetsalarm (hvor
dette finnes)
Dersom du har problemer med din
tripp-computer, kontakt en
Abarth-forhandler.
Kjøretøyets fartsalarm modus
(hvor dette finnes)
I dette moduset vises den nåværende
innstillingen for kjøretøyets fartsalarm.
Du kan endre kjøretøyhastigheten som
varselet utløses av.
ADVARSEL Skjermen for kjøretøyets
fartsalarm er aktivert samtidig som
pipelyden kan høres. Den innstilte
hastigheten vil blinke flere ganger.
Kjøretøyets fartsalarm kan stilles inn ved
å bruke INFO-bryteren.
Kjøretøyets fartsalarm kan stilles inn på
mellom 30 og 250 km/t.
ADVARSEL Sett alltid kjøretøyets
hastighet i samsvar med lover og
reguleringer for landet/byen kjøretøyet
kjøres i. I tillegg, sjekk alltid kjøretøyets
hastighet ved å bruke speedometeret.
Kjøretøyets fartsalarm kan stilles inn ved
å bruke følgende prosedyre:
trykk på INFO-bryteren for å vise
moduset for kjøretøyets fartsalarm;
trykk på INFO-bryteren kontinuerlig
inntil en pipelyd kan høres. Den satte
hastigheten for kjøretøyet vil blinke med
dens tredje siffer (hundretallsplassen)
fig. 56;
trykk på INFO-knappen og sett det
tredje sifferet (hundretallsplassen) til den
ønskede hastigheten for kjøretøyet. Den
numeriske verdien endres hver gang
INFO-knappen trykkes på;
trykk på INFO-bryteren kontinuerlig
inntil en pipelyd kan høres. Den satte
hastigheten for kjøretøyet vil blinke med
dens to lavere siffer (titallsplassen og
entallsplassen) fig. 57;
550620500-122-001AB
5605020110-121-002
5705020110-121-003
49

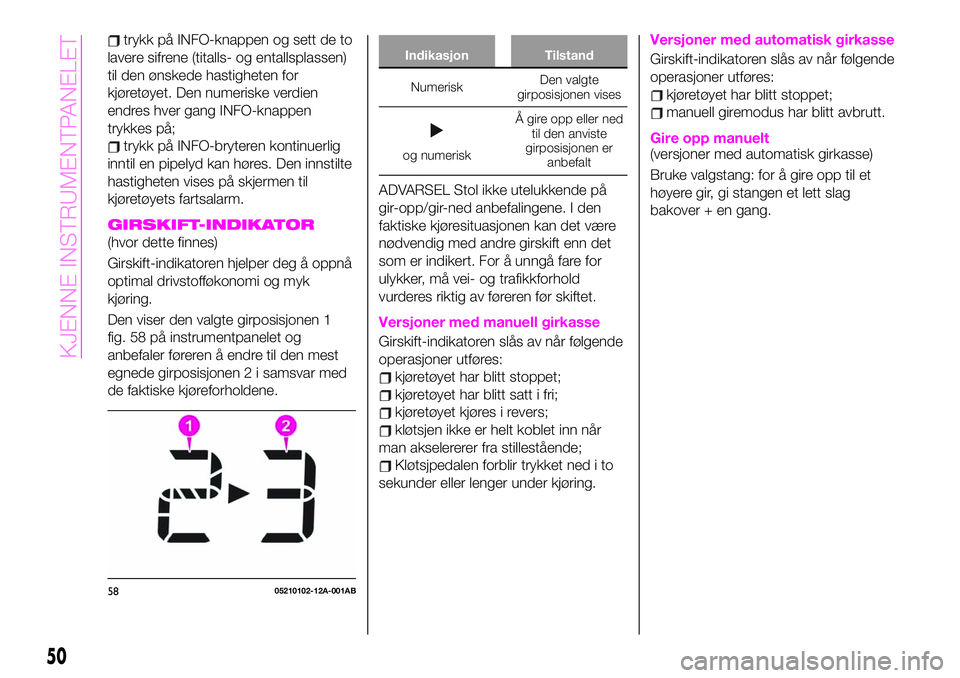

trykk på INFO-knappen og sett de to
lavere sifrene (titalls- og entallsplassen)
til den ønskede hastigheten for
kjøretøyet. Den numeriske verdien
endres hver gang INFO-knappen
trykkes på;
trykk på INFO-bryteren kontinuerlig
inntil en pipelyd kan høres. Den innstilte
hastigheten vises på skjermen til
kjøretøyets fartsalarm.
GIRSKIFT-INDIKATOR
(hvor dette finnes)
Girskift-indikatoren hjelper deg å oppnå
optimal drivstofføkonomi og myk
kjøring.
Den viser den valgte girposisjonen 1
fig. 58 på instrumentpanelet og
anbefaler føreren å endre til den mest
egnede girposisjonen 2 i samsvar med
de faktiske kjøreforholdene.
Indikasjon Tilstand
NumeriskDen valgte
girposisjonen vises
og numeriskÅ gire opp eller ned
til den anviste
girposisjonen er
anbefalt
ADVARSEL Stol ikke utelukkende på
gir-opp/gir-ned anbefalingene. I den
faktiske kjøresituasjonen kan det være
nødvendig med andre girskift enn det
som er indikert. For å unngå fare for
ulykker, må vei- og trafikkforhold
vurderes riktig av føreren før skiftet.
Versjoner med manuell girkasse
Girskift-indikatoren slås av når følgende
operasjoner utføres:
kjøretøyet har blitt stoppet;
kjøretøyet har blitt satt i fri;
kjøretøyet kjøres i revers;
kløtsjen ikke er helt koblet inn når
man akselererer fra stillestående;
Kløtsjpedalen forblir trykket ned i to
sekunder eller lenger under kjøring.
Versjoner med automatisk girkasse
Girskift-indikatoren slås av når følgende
operasjoner utføres:
kjøretøyet har blitt stoppet;
manuell giremodus har blitt avbrutt.
Gire opp manuelt(versjoner med automatisk girkasse)
Bruke valgstang: for å gire opp til et
høyere gir, gi stangen et lett slag
bakover + en gang.
5805210102-12A-001AB
50
KJENNE INSTRUMENTPANELET

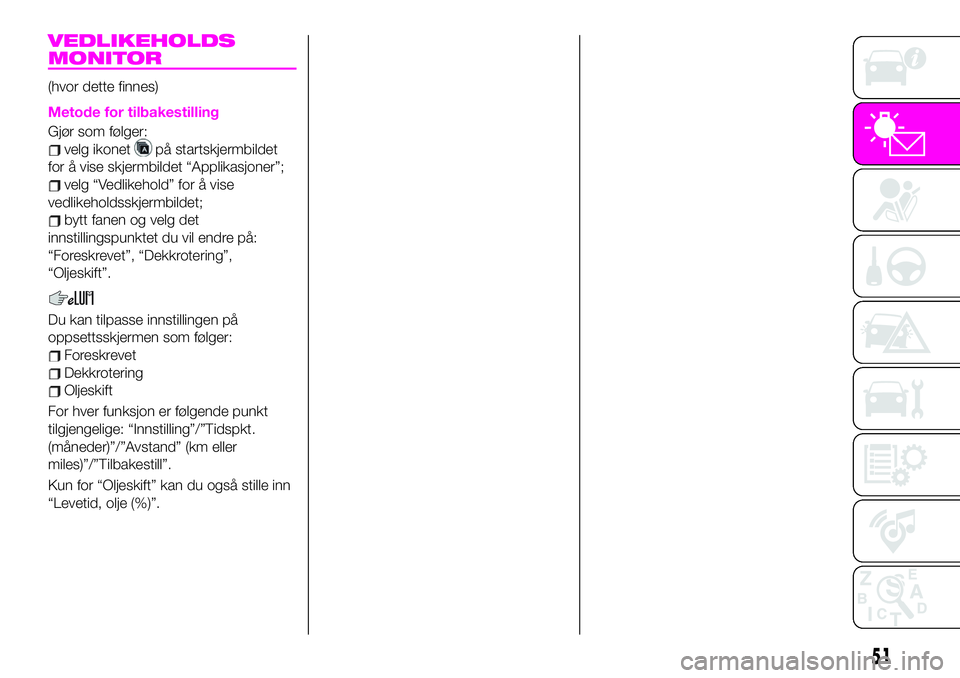

VEDLIKEHOLDS
MONITOR
(hvor dette finnes)
Metode for tilbakestilling
Gjør som følger:
velg ikonetpå startskjermbildet
for å vise skjermbildet “Applikasjoner”;
velg “Vedlikehold” for å vise
vedlikeholdsskjermbildet;
bytt fanen og velg det
innstillingspunktet du vil endre på:
“Foreskrevet”, “Dekkrotering”,
“Oljeskift”.
Du kan tilpasse innstillingen på
oppsettsskjermen som følger:
Foreskrevet
Dekkrotering
Oljeskift
For hver funksjon er følgende punkt
tilgjengelige: “Innstilling”/”Tidspkt.
(måneder)”/”Avstand” (km eller
miles)”/”Tilbakestill”.
Kun for “Oljeskift” kan du også stille inn
“Levetid, olje (%)”.
51

VARSELLAMPER OG MELDINGER
ADVARSEL Varsellyset på
instrumentpanelet er en indikasjon og
en advarsel og må ikke betraktes som
utfyllende og/eller alternativt til
informasjonen som du finner i
Brukerhåndboken, som vi uansett ber
deg lese nøye. Se alltid informasjonen i
dette kapittelet ved eventuelle
feilindikasjoner.
ADVARSEL Instrumentpanel
varsellampen vil forbli tent inntil årsaken
til feilen har blitt eliminert.
Versjoner med Radio 7”
Detaljene for noen av advarslene kan
sees på det midtre displayet.
Gjør som følger:
Dersom varsellampen er tent, velg
ikonet
på startskjermbildet for å vise
applikasjonsskjermbildet;
velg "Vehicle Status Monitor"
(dataskjerm for kjøretøystatus)
velg “Advarselsveiledning” for å
vise gjeldende advarsler;
velg den spesifikke advarselen for å
se detaljene om denne.
VARSELLAMPER OG
MELDINGER
For de følgende varsellampene:
Hovedvarsellampe;
Bremsesystem varsellampe;
ABS varsellampe;
Ladesystem varsellampe;
Motorolje varsellampe;
Feilsignal;
Varsellampe for høy
kjølevæsketemperatur;
Varsellampe for automatisk girkasse;
Funksjonsfeil ved servostyring
varsellampe;
Varsellampe for kollisjonspute /
setebeltestrammer-systemet;
Varsellampe for aktivt panser;
Lavt drivstoffnivå varsellampe;
Varsellampe for setebelte;
Varsellampe for setebelte;
Varsellampe dør på gløtt;
Varsellampe for lavt spylervæskenivå;
Varsellampe for Tyre Pressure
Monitoring System;
NØKKEL varsellampe;
LED-frontlys NØKKEL varsellampe;
Skrunøkkel varsellampe;
TCS / DSC-indikatorlampe;
Varsellampe for DSC AV;
Sikkerhet varsellampe;
Varsellampe for deaktivering av
passasjerens kollisjonspute (der dette
finnes).
Lyset slås på når tenningen slås på for
en driftskontroll, og slukker noen få
sekunder etter eller når motoren har blitt
startet. Dersom lampen ikke slår seg på
eller forblir tent, kontakt en
Abarth-forhandler.
Kun for “Varsellampe for
bremsesystem”: lampen tennes med
kontinuerlig lys når parkeringsbremser
er i bruk.
52
KJENNE INSTRUMENTPANELET

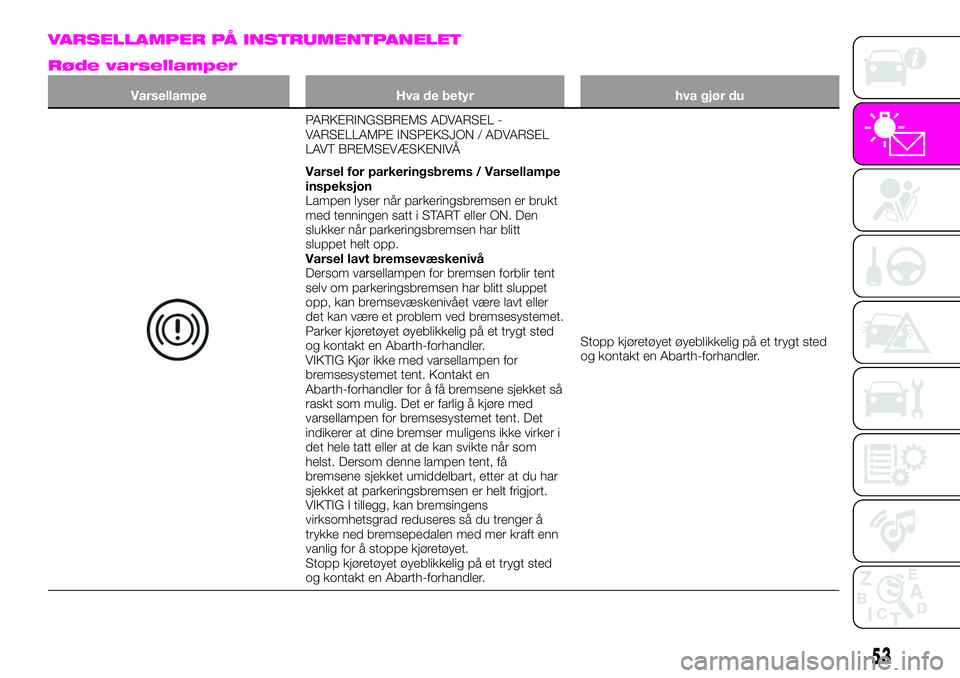

VARSELLAMPER PÅ INSTRUMENTPANELET
Røde varsellamper
Varsellampe Hva de betyr hva gjør du
PARKERINGSBREMS ADVARSEL -
VARSELLAMPE INSPEKSJON / ADVARSEL
LAVT BREMSEVÆSKENIVÅ
Varsel for parkeringsbrems / Varsellampe
inspeksjon
Lampen lyser når parkeringsbremsen er brukt
med tenningen satt i START eller ON. Den
slukker når parkeringsbremsen har blitt
sluppet helt opp.
Varsel lavt bremsevæskenivå
Dersom varsellampen for bremsen forblir tent
selv om parkeringsbremsen har blitt sluppet
opp, kan bremsevæskenivået være lavt eller
det kan være et problem ved bremsesystemet.
Parker kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Abarth-forhandler.
VIKTIG Kjør ikke med varsellampen for
bremsesystemet tent. Kontakt en
Abarth-forhandler for å få bremsene sjekket så
raskt som mulig. Det er farlig å kjøre med
varsellampen for bremsesystemet tent. Det
indikerer at dine bremser muligens ikke virker i
det hele tatt eller at de kan svikte når som
helst. Dersom denne lampen tent, få
bremsene sjekket umiddelbart, etter at du har
sjekket at parkeringsbremsen er helt frigjort.
VIKTIG I tillegg, kan bremsingens
virksomhetsgrad reduseres så du trenger å
trykke ned bremsepedalen med mer kraft enn
vanlig for å stoppe kjøretøyet.
Stopp kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Abarth-forhandler.Stopp kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Abarth-forhandler.
53

Varsellampe Hva de betyr hva gjør du
EBD (elektronisk bremsekraftfordeling)
SYSTEM VARSEL
Dersom kontrollenheten til EBD (Elektronisk
bremsekraftfordeling) konstaterer at noen av
komponentene opererer feil, kan
kontrollenheten tenne varsellampen for
bremsesystemet, og ABS-varsellampen
samtidig. Problemet er mest sansynlig ved
systemet for elektronisk bremsekraftfordeling.
Stopp kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Abarth-forhandler.
VIKTIG Kjør ikke med både ABS-varsellampen
og varsellampen for bremsene tent. Kontakt
en Abarth-forhandler for å få bremsene sjekket
så raskt som mulig. Det er farlig å kjøre når
varsellampen for bremsesystemet og
ABS-varsellampen er tent samtidig. Når begge
lampene er tent, kan bakhjulene låses raskere
ved en bråbrems enn under normale forhold.Stopp kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Abarth-forhandler.
VIKTIG Kjør ikke med både ABS-varsellampen
og varsellampen for bremsene tent. Kontakt
en Abarth-forhandler for å få bremsene sjekket
så raskt som mulig. Det er farlig å kjøre når
varsellampen for bremsesystemet og
ABS-varsellampen er tent samtidig. Når begge
lampene er tent, kan bakhjulene låses raskere
ved en bråbrems enn under normale forhold.
VARSELLAMPE FOR LADESYSTEMET
Dersom varsellampen lyser under kjøring,
indikerer den en funksjonsfeil ved
vekselstrømdynamoen eller ved ladesystemet.
Kjør til siden av veien og parker utenfor veien.
Stopp kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Abarth-forhandler.
VIKTIG Fortsett ikke å kjøre når varsellampen
for ladesystemet er tent fordi motoren kan
stoppe uventet.Stopp kjøretøyet øyeblikkelig på et trygt sted
og kontakt en Abarth-forhandler.
VIKTIG Fortsett ikke å kjøre når varsellampen
for ladesystemet er tent fordi motoren kan
stoppe uventet.
54
KJENNE INSTRUMENTPANELET
