2020 Abarth 124 Spider Drift- og vedlikeholdshåndbok (in Norwegian)

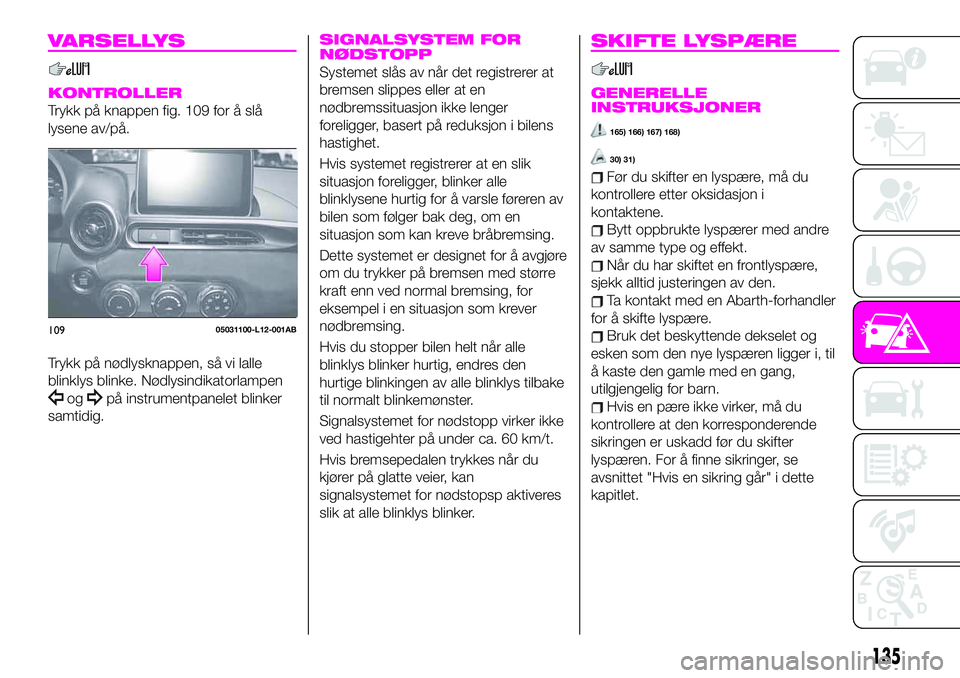

VARSELLYS
KONTROLLER
Trykk på knappen fig. 109 for å slå
lysene av/på.
Trykk på nødlysknappen, så vi lalle
blinklys blinke. Nødlysindikatorlampen
ogpå instrumentpanelet blinker
samtidig.
SIGNALSYSTEM FOR
NØDSTOPP
Systemet slås av når det registrerer at
bremsen slippes eller at en
nødbremssituasjon ikke lenger
foreligger, basert på reduksjon i bilens
hastighet.
Hvis systemet registrerer at en slik
situasjon foreligger, blinker alle
blinklysene hurtig for å varsle føreren av
bilen som følger bak deg, om en
situasjon som kan kreve bråbremsing.
Dette systemet er designet for å avgjøre
om du trykker på bremsen med større
kraft enn ved normal bremsing, for
eksempel i en situasjon som krever
nødbremsing.
Hvis du stopper bilen helt når alle
blinklys blinker hurtig, endres den
hurtige blinkingen av alle blinklys tilbake
til normalt blinkemønster.
Signalsystemet for nødstopp virker ikke
ved hastigehter på under ca. 60 km/t.
Hvis bremsepedalen trykkes når du
kjører på glatte veier, kan
signalsystemet for nødstopsp aktiveres
slik at alle blinklys blinker.
SKIFTE LYSPÆRE
GENERELLE
INSTRUKSJONER
165) 166) 167) 168)
30) 31)
Før du skifter en lyspære, må du
kontrollere etter oksidasjon i
kontaktene.
Bytt oppbrukte lyspærer med andre
av samme type og effekt.
Når du har skiftet en frontlyspære,
sjekk alltid justeringen av den.
Ta kontakt med en Abarth-forhandler
for å skifte lyspære.
Bruk det beskyttende dekselet og
esken som den nye lyspæren ligger i, til
å kaste den gamle med en gang,
utilgjengelig for barn.
Hvis en pære ikke virker, må du
kontrollere at den korresponderende
sikringen er uskadd før du skifter
lyspæren. For å finne sikringer, se
avsnittet "Hvis en sikring går" i dette
kapitlet.
10905031100-L12-001AB
135

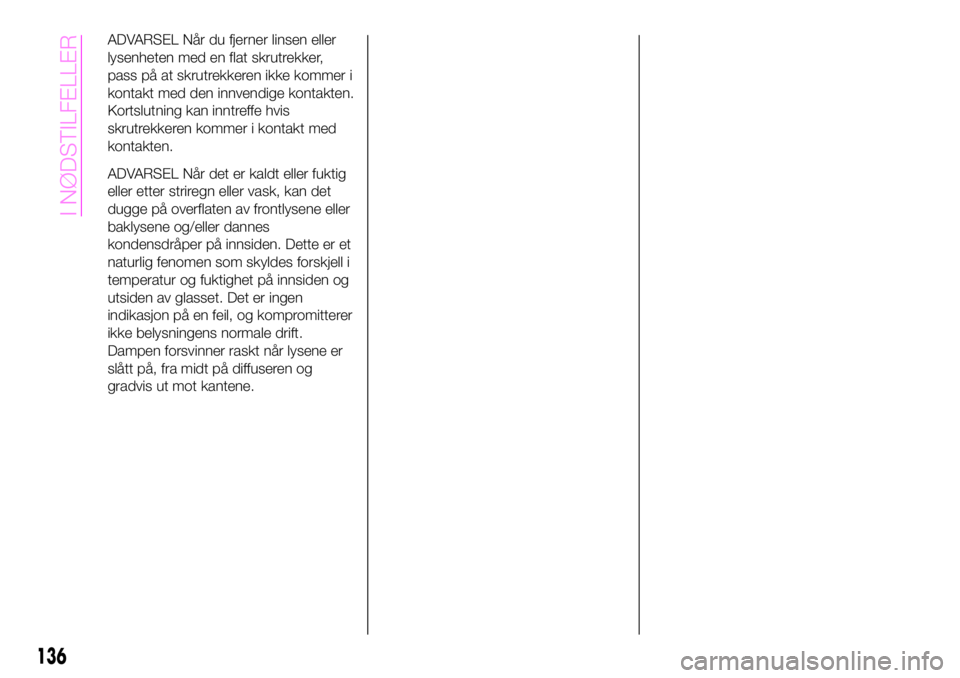

ADVARSEL Når du fjerner linsen eller
lysenheten med en flat skrutrekker,
pass på at skrutrekkeren ikke kommer i
kontakt med den innvendige kontakten.
Kortslutning kan inntreffe hvis
skrutrekkeren kommer i kontakt med
kontakten.
ADVARSEL Når det er kaldt eller fuktig
eller etter striregn eller vask, kan det
dugge på overflaten av frontlysene eller
baklysene og/eller dannes
kondensdråper på innsiden. Dette er et
naturlig fenomen som skyldes forskjell i
temperatur og fuktighet på innsiden og
utsiden av glasset. Det er ingen
indikasjon på en feil, og kompromitterer
ikke belysningens normale drift.
Dampen forsvinner raskt når lysene er
slått på, fra midt på diffuseren og
gradvis ut mot kantene.
136
I NØDSTILFELLER

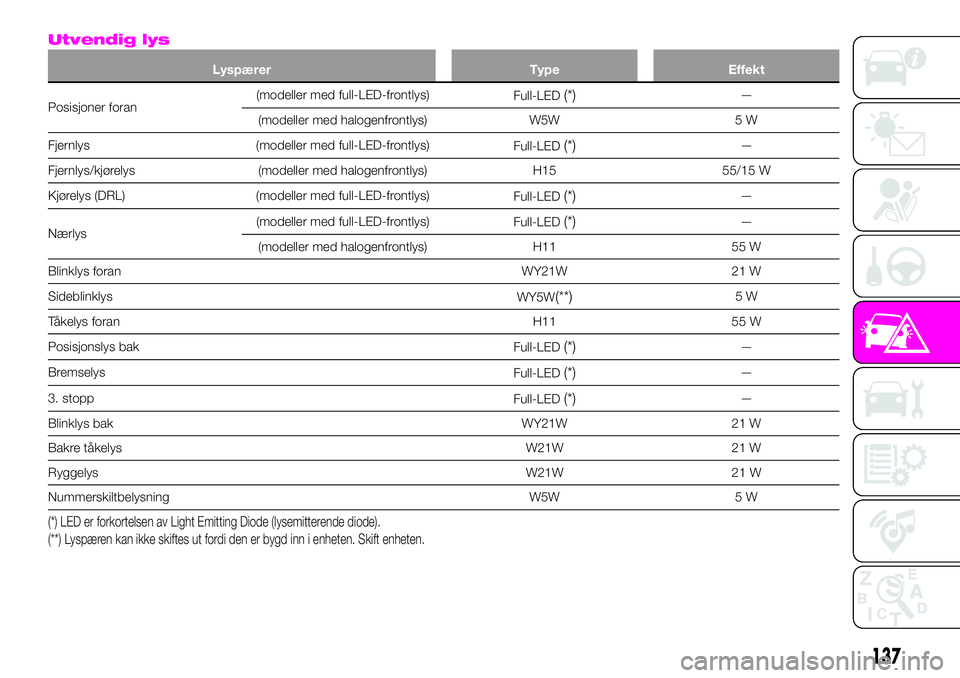

Utvendig lys
Lyspærer Type Effekt
Posisjoner foran(modeller med full-LED-frontlys)
Full-LED(*)—
(modeller med halogenfrontlys) W5W 5 W
Fjernlys (modeller med full-LED-frontlys)
Full-LED
(*)—
Fjernlys/kjørelys (modeller med halogenfrontlys) H15 55/15 W
Kjørelys (DRL) (modeller med full-LED-frontlys)
Full-LED
(*)—
Nærlys(modeller med full-LED-frontlys)
Full-LED
(*)—
(modeller med halogenfrontlys) H11 55 W
Blinklys foran WY21W 21 W
Sideblinklys
WY5W
(**)5W
Tåkelys foranH11 55 W
Posisjonslys bak
Full-LED
(*)—
Bremselys
Full-LED
(*)—
3. stopp
Full-LED
(*)—
Blinklys bak WY21W 21 W
Bakre tåkelys W21W 21 W
RyggelysW21W 21 W
Nummerskiltbelysning W5W 5 W
(*) LED er forkortelsen av Light Emitting Diode (lysemitterende diode).
(**) Lyspæren kan ikke skiftes ut fordi den er bygd inn i enheten. Skift enheten.
137

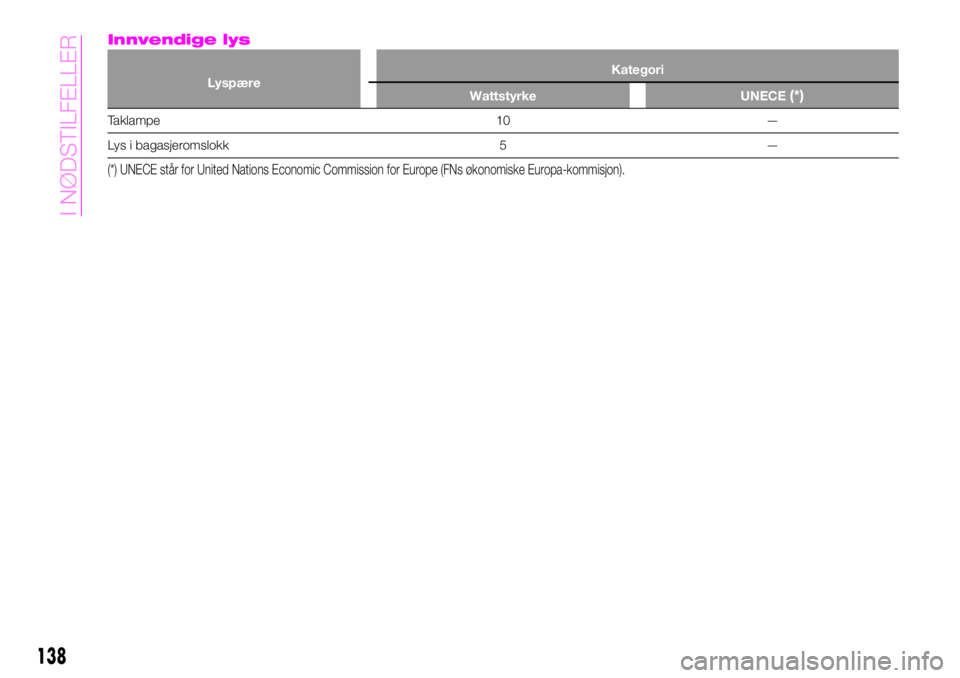

Innvendige lys
LyspæreKategori
Wattstyrke UNECE(*)
Taklampe 10 —
Lys i bagasjeromslokk 5 —
(*) UNECE står for United Nations Economic Commission for Europe (FNs økonomiske Europa-kommisjon).
138
I NØDSTILFELLER

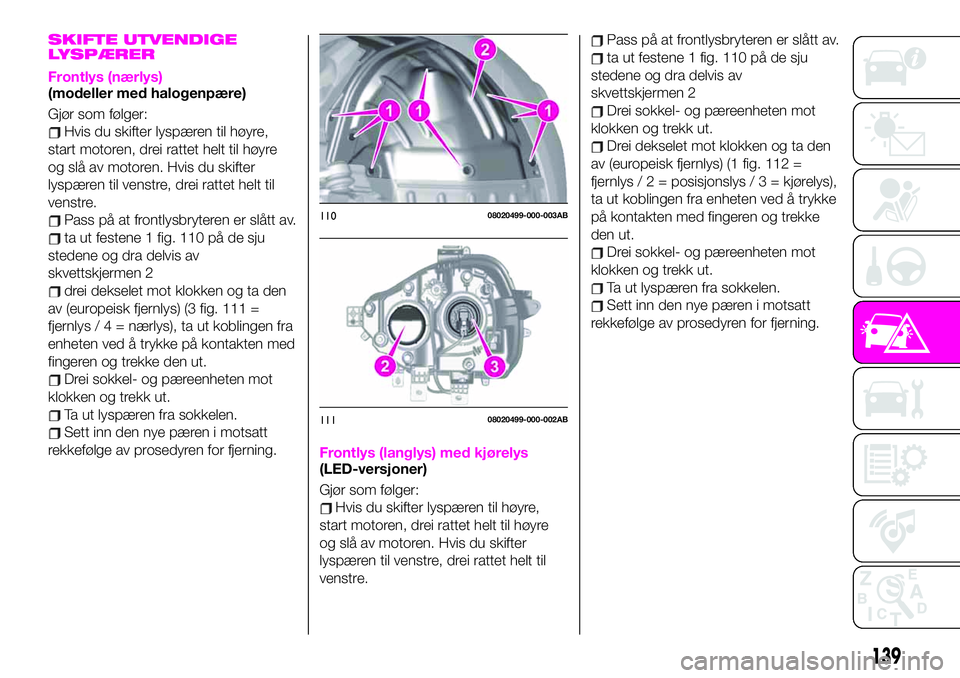

SKIFTE UTVENDIGE
LYSPÆRER
Frontlys (nærlys)(modeller med halogenpære)
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at frontlysbryteren er slått av.
ta ut festene 1 fig. 110 på de sju
stedene og dra delvis av
skvettskjermen 2
drei dekselet mot klokken og ta den
av (europeisk fjernlys) (3 fig. 111 =
fjernlys/4=nærlys), ta ut koblingen fra
enheten ved å trykke på kontakten med
fingeren og trekke den ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
Frontlys (langlys) med kjørelys(LED-versjoner)
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at frontlysbryteren er slått av.
ta ut festene 1 fig. 110 på de sju
stedene og dra delvis av
skvettskjermen 2
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Drei dekselet mot klokken og ta den
av (europeisk fjernlys) (1 fig. 112 =
fjernlys/2=posisjonslys/3=kjørelys),
ta ut koblingen fra enheten ved å trykke
på kontakten med fingeren og trekke
den ut.
Drei sokkel- og pæreenheten mot
klokken og trekk ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
11008020499-000-003AB
11108020499-000-002AB
139

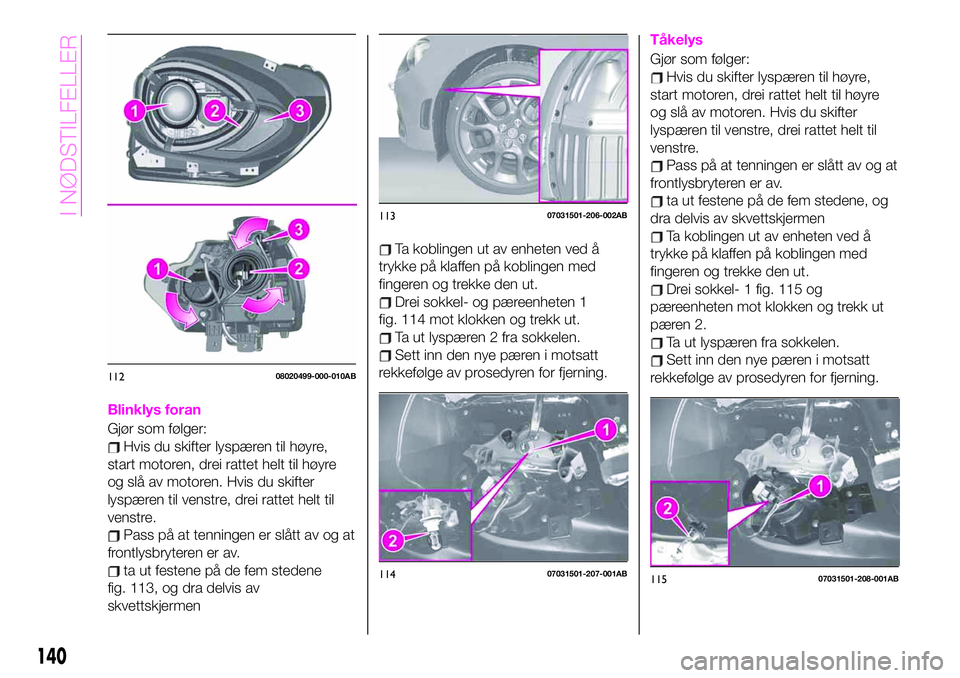

Blinklys foran
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at tenningen er slått av og at
frontlysbryteren er av.
ta ut festene på de fem stedene
fig. 113, og dra delvis av
skvettskjermen
Ta koblingen ut av enheten ved å
trykke på klaffen på koblingen med
fingeren og trekke den ut.
Drei sokkel- og pæreenheten 1
fig. 114 mot klokken og trekk ut.
Ta ut lyspæren 2 fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
Tåkelys
Gjør som følger:
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
Pass på at tenningen er slått av og at
frontlysbryteren er av.
ta ut festene på de fem stedene, og
dra delvis av skvettskjermen
Ta koblingen ut av enheten ved å
trykke på klaffen på koblingen med
fingeren og trekke den ut.
Drei sokkel- 1 fig. 115 og
pæreenheten mot klokken og trekk ut
pæren 2.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.11208020499-000-010AB
11307031501-206-002AB
11407031501-207-001AB11507031501-208-001AB
140
I NØDSTILFELLER

Bremselys / baklys
Gå til en Abarth-forhandler når du må
skifte dette lyset.
Sideblinklys
Gjør som følger:
Pass på at tenningen er slått av og at
frontlysbryteren er av.
Hvis du skifter lyspæren til høyre,
start motoren, drei rattet helt til høyre
og slå av motoren. Hvis du skifter
lyspæren til venstre, drei rattet helt til
venstre.
ta ut festene på de fem stedene 1
fig. 116, og trekk skvettskjermen delvis
av
Trekk ut den elektriske koblingen fra
lyspæren ved å trykke på klaffen på
koblingen med fingeren og trekke den
ut.
Ta ut enheten 2 fig. 117 ved å trykke
på klaffen på enheten med fingeren og
trekke enheten forover for å
komprimere den innvendige låsen 3
fig. 118, trekk deretter utover.
Løft opp enheten 4, ta så ut og
installer den nye blinklysenheten i
motsatt rekkefølge av prosedyren for
fjerning.
Posisjonslys(LED-versjoner)
Gjør som følger:
ta ut festene på de sju stedene, og
dra delvis av den øverste delen av
skvettskjermen
Drei sokkel- 1 fig. 119 og
pæreenheten 2 mot klokken og trekk
ut.
Ta ut lyspæren fra sokkelen.
Sett inn den nye pæren i motsatt
rekkefølge av prosedyren for fjerning.
11608020499-000-011AB
11707031501-210-001AB11807031501-211-001AB
141

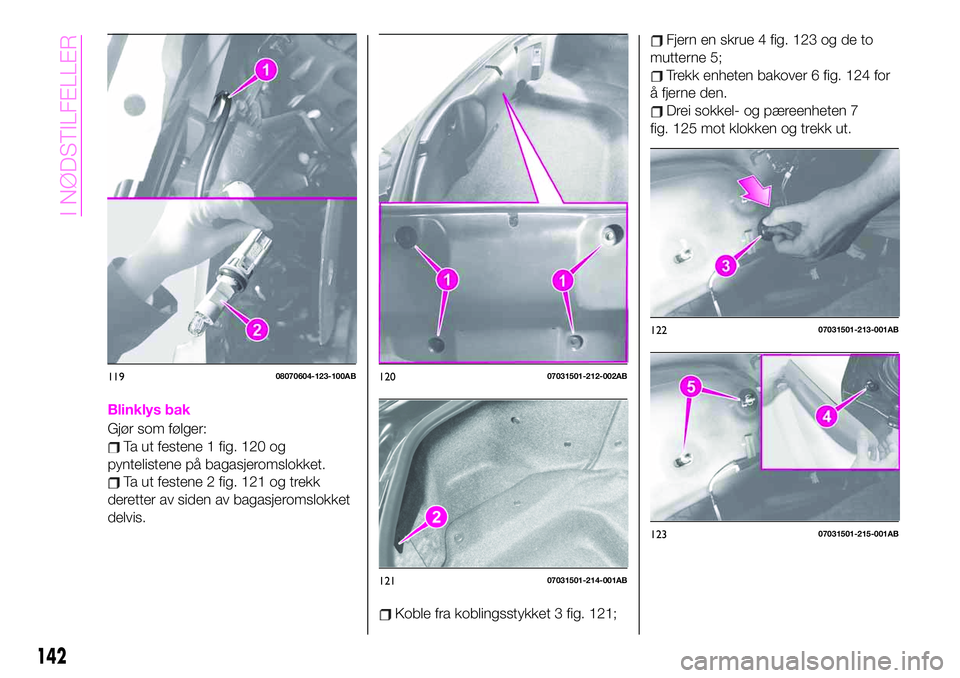

Blinklys bak
Gjør som følger:
Ta ut festene 1 fig. 120 og
pyntelistene på bagasjeromslokket.
Ta ut festene 2 fig. 121 og trekk
deretter av siden av bagasjeromslokket
delvis.
Koble fra koblingsstykket 3 fig. 121;
Fjern en skrue 4 fig. 123 og de to
mutterne 5;
Trekk enheten bakover 6 fig. 124 for
å fjerne den.
Drei sokkel- og pæreenheten 7
fig. 125 mot klokken og trekk ut.
11908070604-123-100AB12007031501-212-002AB
12107031501-214-001AB
12207031501-213-001AB
12307031501-215-001AB
142
