2019 YAMAHA YZF-R3 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-21
6

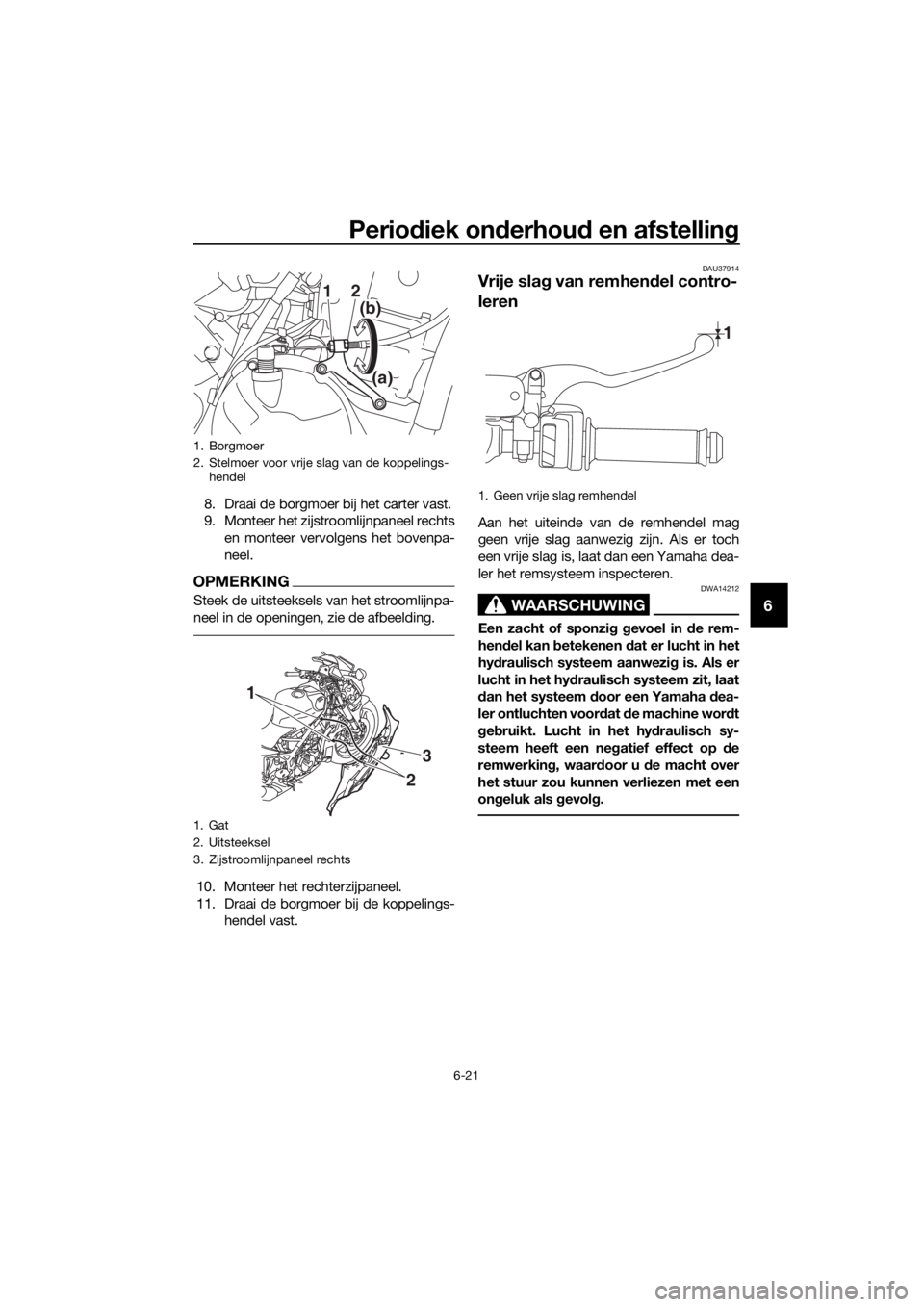

8. Draai de borgmoer bij het carter vast.
9. Monteer het zijstroomlijnpaneel rechts
en monteer vervolgens het bovenpa-
neel.
OPMERKING
Steek de uitsteeksels van het stroomlijnpa-
neel in de openingen, zie de afbeelding.
10. Monteer het rechterzijpaneel.
11. Draai de borgmoer bij de koppelings-
hendel vast.
DAU37914
Vrije slag van remhendel contro-
leren
Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
1. Borgmoer
2. Stelmoer voor vrije slag van de koppelings-
hendel
1. Gat
2. Uitsteeksel
3. Zijstroomlijnpaneel rechts
2
(b)
(a) 1
1
3
2
1. Geen vrije slag remhendel
1
UB7PD0D0.book Page 21 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-22
6
DAU36505
Remlichtschakelaars
Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dealer.
DAU22393
Controleren van voor- en achter-
remblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.

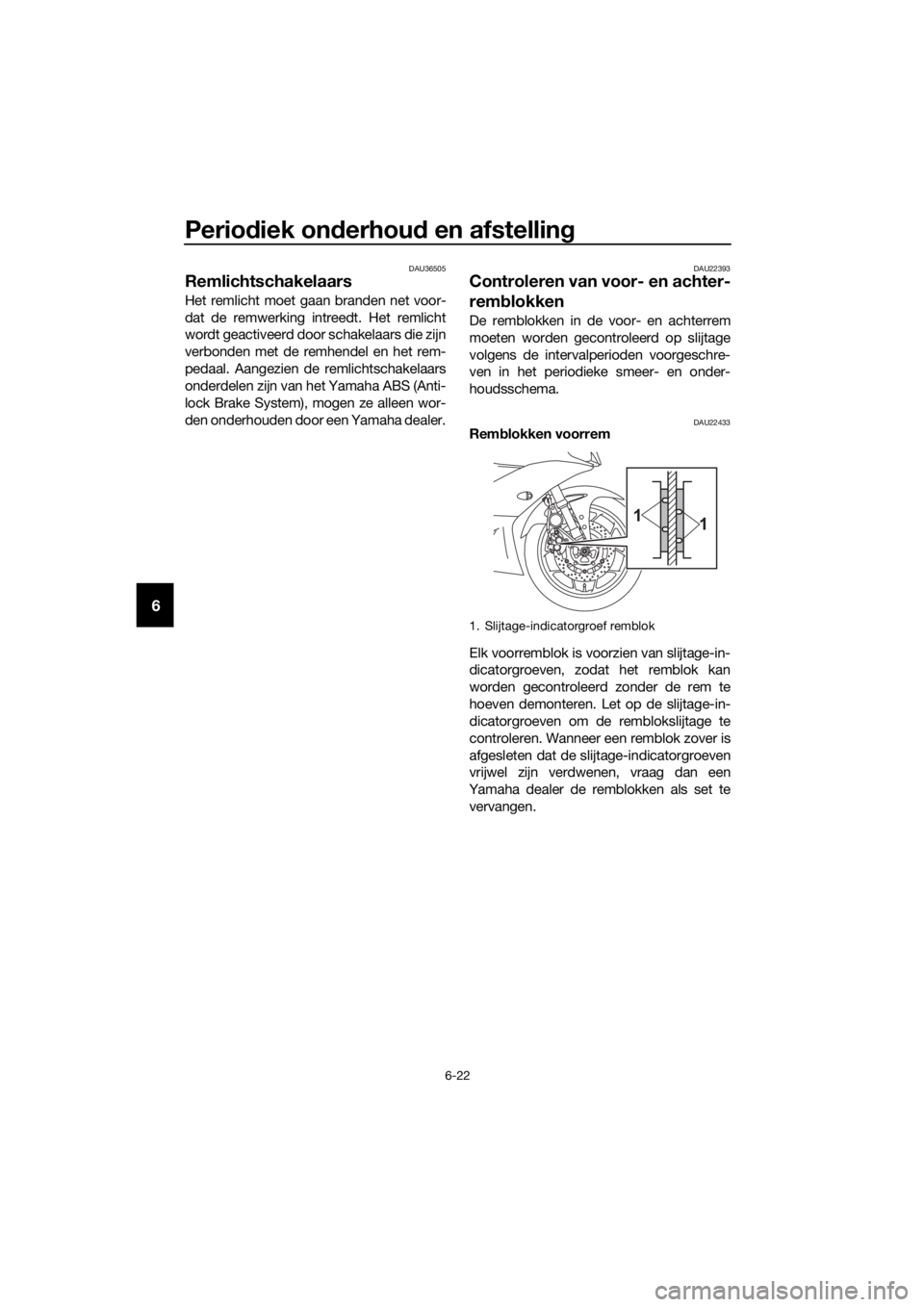

DAU22433Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
1. Slijtage-indicatorgroef remblok
1
1
UB7PD0D0.book Page 22 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-23
6

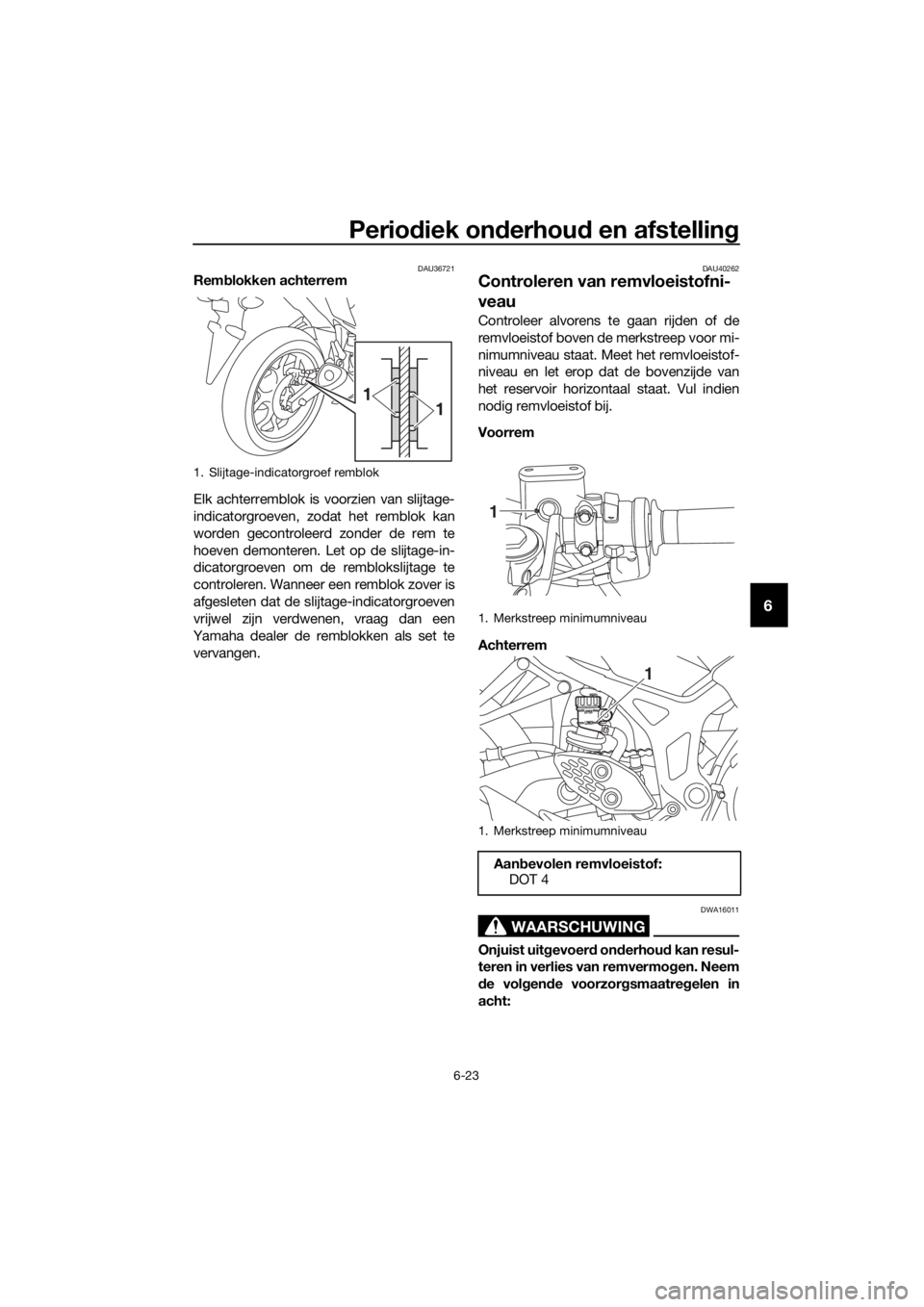

DAU36721Remblokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.DAU40262
Controleren van remvloeistofni-
veau
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
Achterrem
WAARSCHUWING
DWA16011
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
1
1
UB7PD0D0.book Page 23 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-24
6
Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uit-
sluitend DOT 4 remvloeistof uit een
onaangebroken verpakking.
Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
Pas op en zorg d
at tijdens het bij-
vullen geen water of stof het rem-
vloeistofreservoir binnendringen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verlagen zodat
dampbelvorming kan optreden en
vuil de hydraulisch bediende klep-
pen van de ABS eenheid kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-
te remvloeistof steeds direct af.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22734
De remvloeistof verversen
Laat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar
Remslangen: elke 4 jaar
UB7PD0D0.book Page 24 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-25
6
DAU22762
Spanning aandrijfketting
De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU74253Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.
OPMERKING
Bij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Meet de spanning van de aandrijfket-
ting zoals getoond.
4. Stel de spanning van de aandrijfket-
ting als volgt bij als deze niet correct
is. LET OP: Een onjuiste ket-
tingspanning leidt tot overbelasting
van de motor en andere essentiële
onderdelen van de machine en kan
resulteren in overslaan of breken
van de ketting. Houd om dit te voor-
komen de kettingspanning binnen
de gespecificeerde waarden.
[DCA10572]DAU62983
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.
1. Verwijder de afdekking van de ketting-
spanner en draai dan de asmoer en de
borgmoer aan weerszijden van de
achterbrug terug.
2. Draai om de aandrijfketting strakker te
stellen de stelmoer aan beide zijden
van de achterbrug in de richting (a).
Stel de aandrijfketting losser door de
stelmoer aan beide zijden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken.
1. Spanning aandrijfketting
Spanning aandrijfketting:
35.0–45.0 mm (1.38–1.77 in)
1
1. Borgmoer
2. Afdekking kettingspanner
1. Stelmoer spanning aandrijfketting
1
2
1(a)
(b)
UB7PD0D0.book Page 25 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-26
6
OPMERKING
Gebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in
dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
5. Breng de afdekkingen van de ketting-
spanners aan.
DAU23026
Aandrijfketting reinigen en sme-
ren
De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.
LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.
1. Reinig de aandrijfketting met petrole-
um en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettin-
gen. LET OP: Breng geen motorolie
of andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11112]
1. Uitlijnmerktekens
2. Aandrijfkettingspanner
Aanhaalmomenten:
Wielasmoer:
57 N·m (5.7 kgf·m, 42 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
1 2
UB7PD0D0.book Page 26 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-27
6
DAU23098
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha dea-
ler een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt. WAARSCHUWING! Schade aan
de buitenbehuizing van kabels kan lei-
den tot interne roestvorming en storing
veroorzaken met de beweging van ka-
bels. Vervang beschadigde kabels zo
snel mogelijk om onveilige omstandig-
heden te voorkomen.
[DWA10712]DAU49921
Controleren en smeren van gas-
greep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB7PD0D0.book Page 27 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-28
6
DAU44276

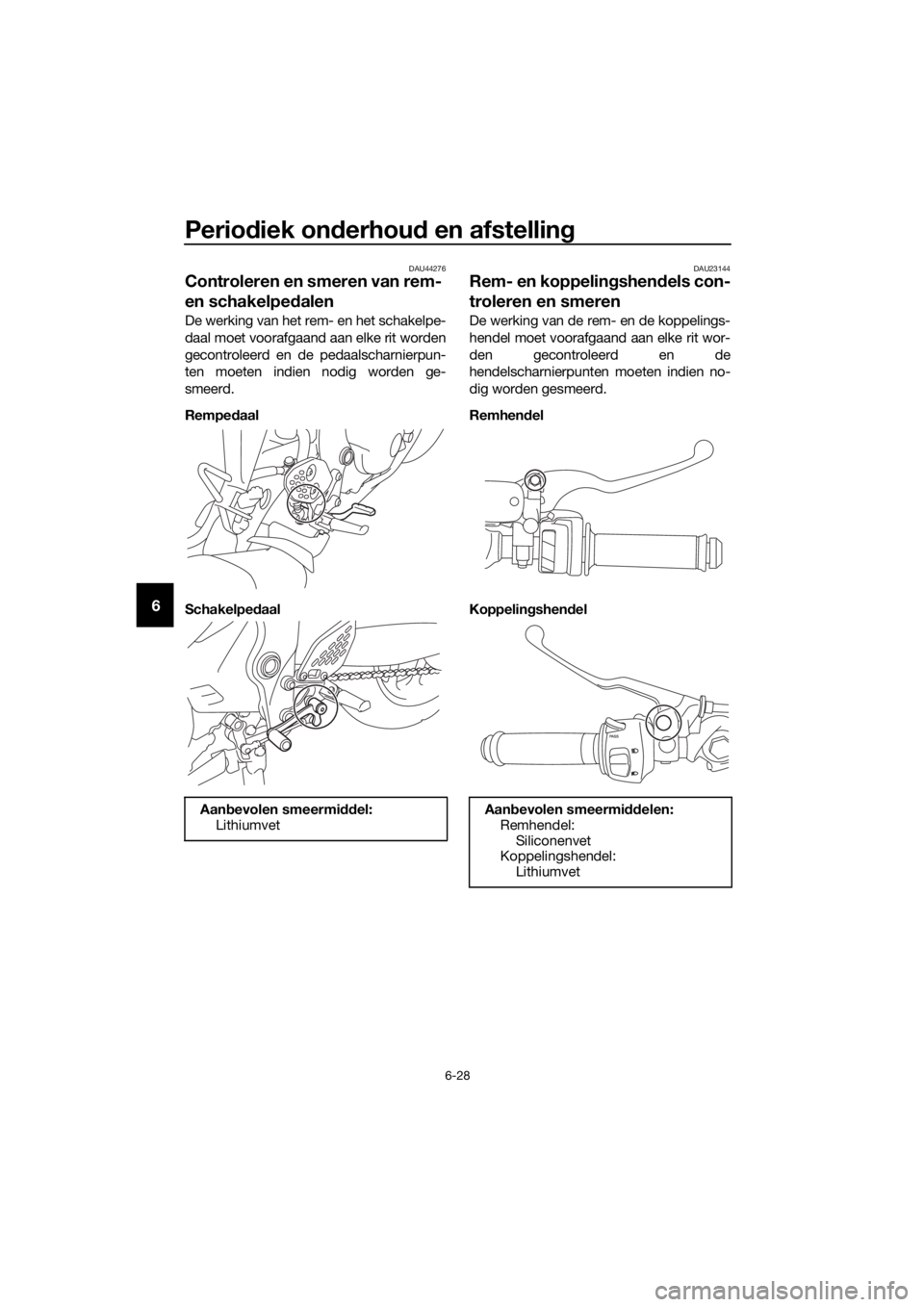

Controleren en smeren van rem-
en schakelpedalen
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempedaal
Schakelpedaal
DAU23144
Rem- en koppelingshendels con-
troleren en smeren
De werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel
Koppelingshendel
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
