2019 YAMAHA YZF-R3 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-5
6
DAU71372
Algemeen smeer- en onderhoudsschema
NR. ITEM
1*Diagnostische sy-
steemcontrole• Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes.√√√√√√
2*Luchtfilterelement• Vervangen.√√
3Aftapslang luchtfil-
terhuis• Reinigen.√√√√√
4 Koppeling• Controleer de werking.
• Afstellen.√√√√√
5*Vo or re m• Controleer de werking, het
vloeistofniveau en op vloeistof-
lekkage.
• Vervang de remblokken indien
nodig.√√√√√√
6*Achterrem• Controleer de werking, het
vloeistofniveau en op vloeistof-
lekkage.
• Vervang de remblokken indien
nodig.√√√√√√
7*Remslangen• Controleer op scheurtjes en be-
schadigingen.√√√√√
• Vervangen. Elke 4 jaar
8*Remvloeistof• Verversen. Elke 2 jaar
9*Wielen• Controleer de speling en con-
troleer op beschadigingen.
• Vervang indien nodig.√√√√
10*Banden• Controleer op slijtage en be-
schadigingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
11*Wiellagers• Controleer op speling of be-
schadigingen.√√√√
12*Lagers scharnier-
punt achterbrug• Controleer op een correcte
werking en overmatige speling.√√√√X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.66121824
UB7PD0D0.book Page 5 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-6
6
13 Aandrijfketting• Controleer de spanning, uitlij-
ning en conditie van de aan-
drijfketting.
• Stel de ketting af en smeer
deze grondig met een speciale
smering voor o-ringkettingen.Elke 800 km (500 mi) en nadat
de motorfiets is gewassen of
ermee in de regen of vochtige
gebieden is gereden
14*Balhoofdlagers• Controleer of de lagers loszit-
ten.√√ √
• Smeren met gematigde hoe-
veelheid lithiumvet.√√
15*Framebevestigin-
gen• Controleer of alle moeren, bou-
ten en schroeven stevig zijn
vastgezet.√√√√√
16Scharnieras van
remhendel• Smeren met siliconenvet.√√√√√
17Scharnieras van
rempedaal• Smeren met lithiumvet.√√√√√
18Scharnieras van
koppelingshendel• Smeren met lithiumvet.√√√√√
19Scharnieras van
schakelpedaal• Smeren met lithiumvet.√√√√√
20 Zijstandaard• Controleer de werking.
• Smeren met lithiumvet.√√√√√
21*Zijstandaardscha-
kelaar• Controleer de werking en ver-
vang indien nodig.√√√√√√
22*Vo or v o rk• Controleer op een correcte
werking en olielekkage.
• Vervang indien nodig.√√√√
23*Schokdemperunit• Controleer op een correcte
werking en olielekkage.
• Vervang indien nodig.√√√√
24 Motorolie• Verversen (warm de motor op
alvorens olie af te tappen).
• Controleer het olieniveau en
controleer de machine op olie-
lekkage.Bij het eerste interval en
telkens wanneer de indi-
cator olieverversing gaat
knipperen of branden [el-
ke 5000 km (3000 mi)].√
25 Oliefilterpatroon• Vervangen.√√√ NR. ITEM
X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 miKILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.6 6 12 18 24
UB7PD0D0.book Page 6 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-7
6
DAU72800
OPMERKING
Luchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Rei-
nig dit niet met perslucht om beschadiging te voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of
stoffige gebieden rijdt.
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de
remklauwen worden vervangen en de remvloeistof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn ge-
scheurd of beschadigd.
26*Koelsysteem• Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage.√√√√√
• Verversen. Elke 3 jaar
27*Voor- en achter-
remschakelaar• Controleer de werking.√√√√√√
28*Bewegende delen
en kabels•Smeren.√√√√√
29*Gasgreephuis en
gaskabel• Controleer werking en vrije
slag.
• Stel de vrije slag van de gaska-
bel af indien nodig.
• Smeer het gasgreephuis en de
gaskabel.√√√√√
30*Lampen, richting-
aanwijzers en
schakelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEM
X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.66121824
UB7PD0D0.book Page 7 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-8
6
DAU19643
Controleren van de bougies
Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver-
hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING
Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slag
verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
Voorgeschreven bougie:
NGK/LMAR8A-9
1. Elektrodenafstand
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
13.0 N·m (1.3 kgf·m, 9.6 lb·ft)
UB7PD0D0.book Page 8 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-9
6
DAU36112
Filterbus
Dit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU62632
Motorolie en oliefilterpatroon
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas voor het
motorolieniveau rechtsonder in het
carter.
OPMERKING
Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
21
3
4
UB7PD0D0.book Page 9 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-10
6

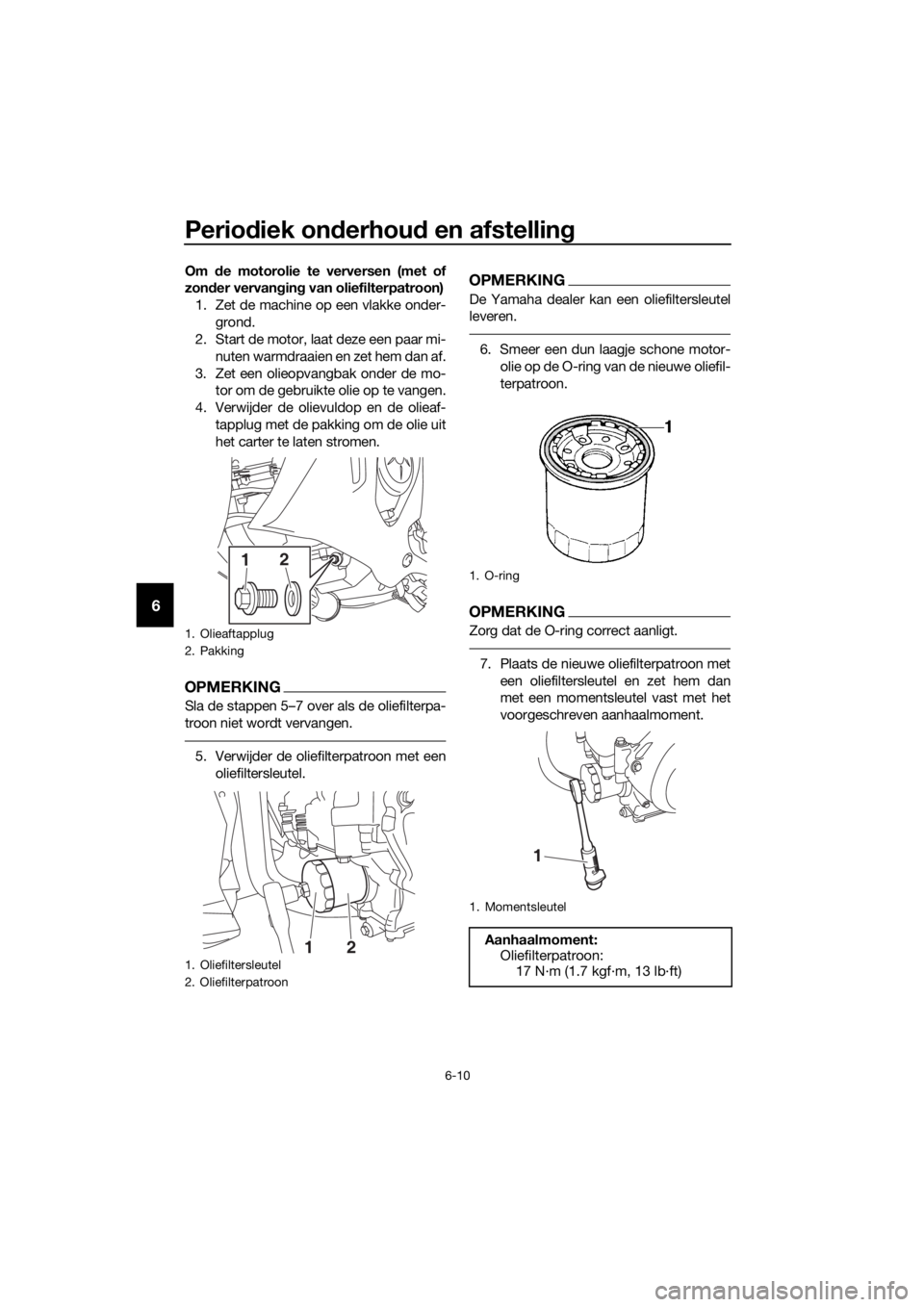

Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKING
Sla de stappen 5…7 over als de oliefilterpa-
troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKING
De Yamaha dealer kan een oliefiltersleutel
leveren.
6. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKING
Zorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Olieaftapplug
2. Pakking
1. Oliefiltersleutel
2. Oliefilterpatroon
2
1
12
1. O-ring
1. Momentsleutel
Aanhaalmoment:
Oliefilterpatroon:
17 N·m (1.7 kgf·m, 13 lb·ft)
1
UB7PD0D0.book Page 10 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-11
6
8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
OPMERKING
Plaats de nieuwe pakking zoals getoond.
9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motor-
olie, breng dan de olievuldop aan en
zet deze vast.
OPMERKING
Veeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Zorg dat er geen verontreinigingen
in het carter terecht komen.
10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING
Nadat de motor is gestart moet het waar-
schuwingslampje oliedruk uitgaan.
LET OP
DCA20860
Zet de motor direct af als het waarschu-
wingslampje oliedruk knippert of blijft
branden en laat het voertuig controleren
door een Yamaha-dealer, zelfs als het
olieniveau in orde is.
11. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
1. Olieaftapplug
2. Pakking
Aanhaalmoment:
Olieaftapplug:
20 N·m (2.0 kgf·m, 15 lb·ft)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Olieverversing:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Met verwijderen van oliefilterele-
ment:
2.10 L (2.22 US qt, 1.85 Imp.qt)
2
1
UB7PD0D0.book Page 11 Friday, September 14, 2018 2:05 PM

Periodiek onderhoud en afstelling
6-12
6
DAU85450

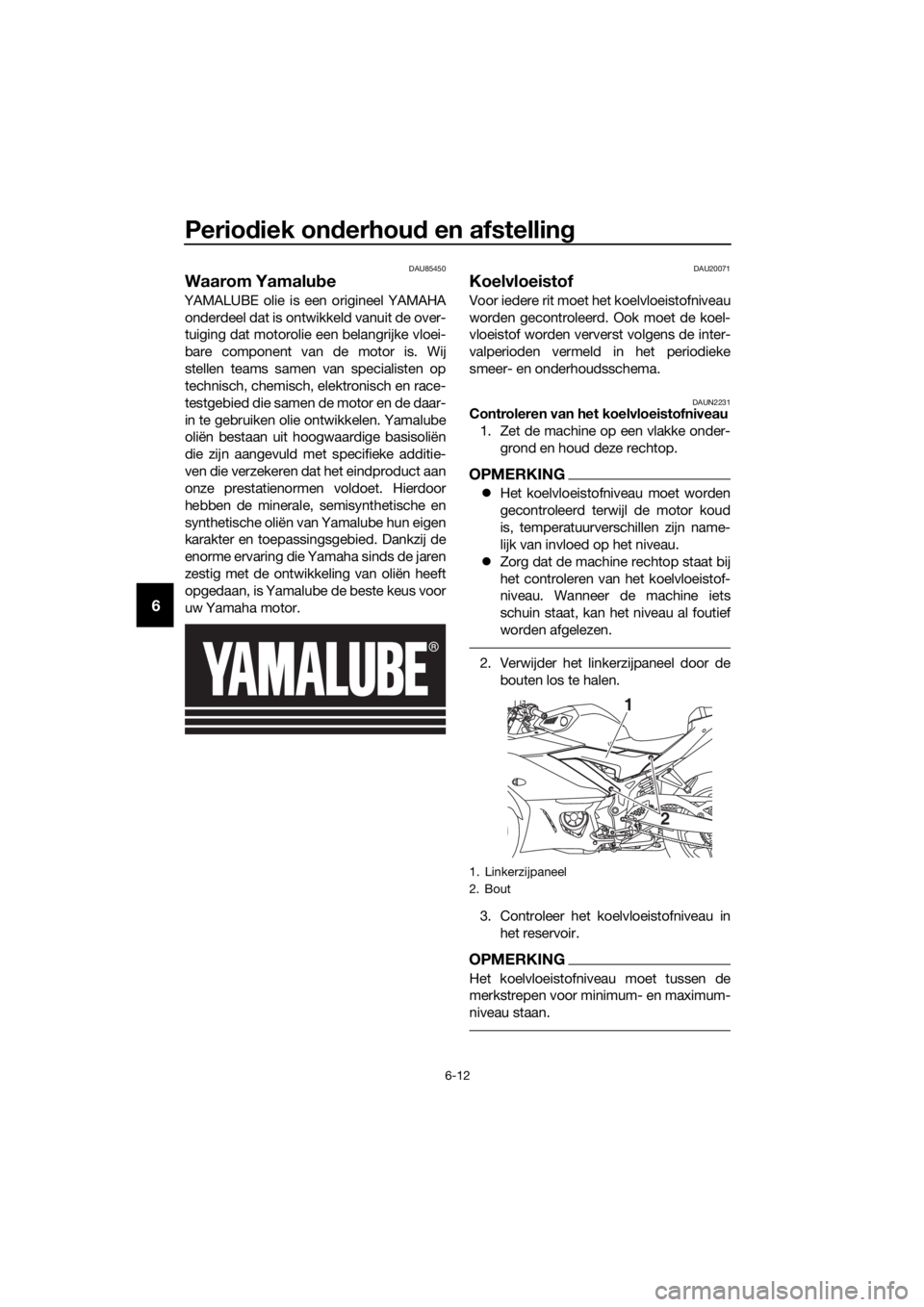

Waarom Yamalube
YAMALUBE olie is een origineel YAMAHA
onderdeel dat is ontwikkeld vanuit de over-
tuiging dat motorolie een belangrijke vloei-
bare component van de motor is. Wij
stellen teams samen van specialisten op
technisch, chemisch, elektronisch en race-
testgebied die samen de motor en de daar-
in te gebruiken olie ontwikkelen. Yamalube
oliën bestaan uit hoogwaardige basisoliën
die zijn aangevuld met specifieke additie-
ven die verzekeren dat het eindproduct aan
onze prestatienormen voldoet. Hierdoor
hebben de minerale, semisynthetische en
synthetische oliën van Yamalube hun eigen
karakter en toepassingsgebied. Dankzij de
enorme ervaring die Yamaha sinds de jaren
zestig met de ontwikkeling van oliën heeft
opgedaan, is Yamalube de beste keus voor
uw Yamaha motor.
DAU20071
Koelvloeistof
Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAUN2231Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Verwijder het linkerzijpaneel door de
bouten los te halen.
3. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING
Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
1. Linkerzijpaneel
2. Bout
1
2
UB7PD0D0.book Page 12 Friday, September 14, 2018 2:05 PM
