Funções dos controlos e instrumentos
3-43
3
PAU84680
Pren ded ores da correia de baga-
gem
Utilize os pontos de fixação indicados para
prender os atilhos da bagagem ao veículo.
PAU49454
Toma da CC auxiliar
Pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar quando o inter-
ruptor principal está ligado.
PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca deverá exced er
30 W (2.5 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.
Utilização da toma da CC auxiliar
1. Desligue o interruptor principal.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório.
4. Insira a ficha acessória na tomada CC auxiliar.
5. Ligue o interruptor principal e ligue o motor. (Consulte a página 5-2.)
1. Prendedor da correia de bagagem
11. Tampa da tomada CC auxiliar
1. Tomada CC auxiliar
1
1
UBP9P1P0.book Page 43 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-44
3
6. Ligue o acessório.
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se de que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UBP9P1P0.book Page 44 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-45
3
PAU63431
Sistema de corte d o circuito de
ignição
Este sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.
NOTA
 Esta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre a ope-
ração dos interruptores nas páginas
3-2 e 3-23.
UBP9P1P0.book Page 45 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-46
3

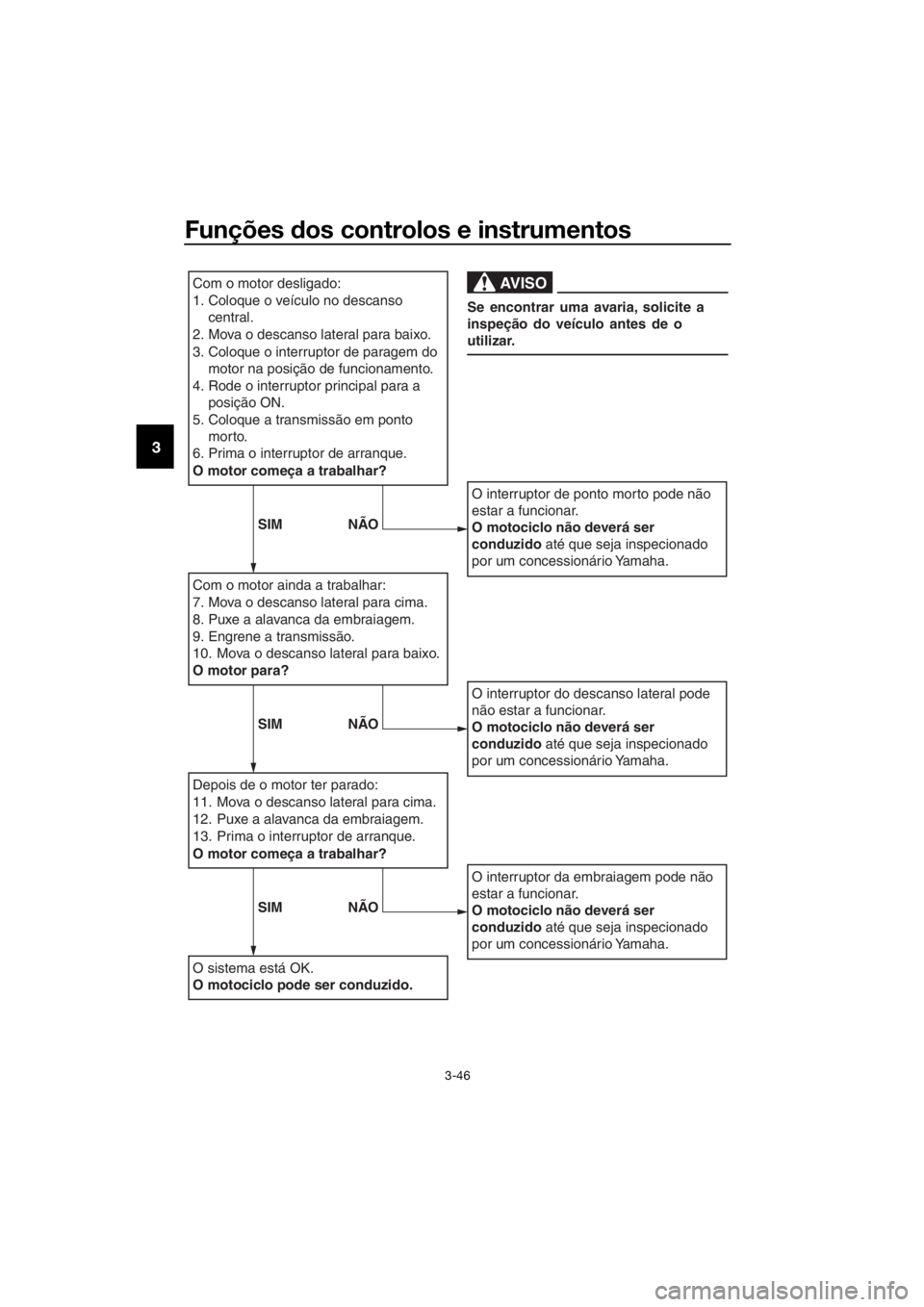

Com o motor desligado:
1. Coloque o veículo no descanso
central.
2. Mova o descanso lateral para baixo.
3. Coloque o interruptor de paragem do motor na posição de funcionamento.
4. Rode o interruptor principal para a posição ON.
5. Coloque a transmissão em ponto morto.
6. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
7. Mova o descanso lateral para cima.
8. Puxe a alavanca da embraiagem.
9. Engrene a transmissão.
10. Mova o descanso lateral para baixo.
O motor para?
Depois de o motor ter parado:
11. Mova o descanso lateral para cima.
12. Puxe a alavanca da embraiagem.
13. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK.
O motociclo pode ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
AVISO
Se encontrar uma avaria, solicite a
inspeção do veículo antes de o
utilizar.
SIM NÃO
SIM NÃO
SIM NÃO
UBP9P1P0.book Page 46 Friday, September 7, 2018 3:48 PM

Para sua segurança – verificações prévias à utilização
4-1
4
PAU63441
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas
condições de funcionamento. Cumpra sempre os procedimentos e intervalos de inspeção
e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es
d e ocorrer um aci dente ou d anos no equipamento. Não utilize o veículo se detetar
algum problema. Se não for possível corrigir um problema através d os procedimen-
tos deste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no
tubo de respiração e no tubo de descarga do depósito
de combustível e verifique as ligações dos tubos. 3-31,
3-32
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível
especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-12
Óleo d a engrenagem
final • Verifique se o veículo apresenta fugas de óleo.
6-15
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até
ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-17
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-26,
6-27
UBP9P1P0.book Page 1 Friday, September 7, 2018 3:48 PM

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-26,
6-27
Embraiagem • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se o sistema hidráulico apresenta fugas. 6-24
Punho do acelerad or• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha
que ajuste a folga do punho do acelerador e lubrifique o
cabo e o compartimento do punho. 6-20,
6-28
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face
de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija. 6-21,
6-24
Pe dais do travão e de
mu dança de veloci da-
d e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos
pedais. 6-29
Alavancas do travão e
d a embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da
alavanca. 6-29
Descanso central, des-
canso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
6-30
Fixa dores do chassis • Certifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes,
sinais e interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor d o descan-
so lateral • Verifique o funcionamento do sistema de corte do cir-
cuito de ignição.
• Se o sistema não estiver a funcionar corretamente, soli- cite a um concessionário Yamaha que verifique o veícu-
lo. 3-44
ITEM VERIFICAÇÕES PÁGINA
UBP9P1P0.book Page 2 Friday, September 7, 2018 3:48 PM

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo do veículo, o
que po de causar um aci dente ou feri-
mentos.
PAU73451
NOTA
Este modelo está equipado com:
 sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Desligue o interruptor principal
uma vez antes de tentar voltar a ligar
o motor. Se não o fizer, o motor não li-
gará, apesar de dar sinal quando o in-
terruptor de arranque é premido.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Neste caso, bas-
ta premir o interruptor de arranque
para voltar a ligar o motor.
UBP9P1P0.book Page 1 Friday, September 7, 2018 3:48 PM

Utilização e questões importantes relativas à condução
5-2
5
PAU58242
Colocação do motor em funcio-
namento
Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes
condições:
 A transmissão está em ponto morto.
 A transmissão está engrenada com a
alavanca da embraiagem acionada e
o descanso lateral para cima.
Consulte a página 3-45 para obter
mais informações.
1. Rode a chave para “ON” e certifique- se de que o interruptor de arran-
que/paragem do motor está regulado
para “ ”.
As seguintes luzes de advertência e
indicadores luminosos deverão acen-
der-se durante alguns segundos e de-
pois apagar-se. Luz de advertência do nível de
óleo
 Luz de advertência de problema
no motor
 Indicador luminoso do sistema
de controlo de tração
 Indicadores luminosos do con-
trolo de cruzeiro
 Luz de advertência do sistema
de suspensão
 Indicador luminoso do sistema
imobilizador
PRECAUÇÃO
PCA11834
Se não se acen der nenhum ind icador ou
luz de ad vertência inicialmente, quan do
a chave é ro dad a para “ON”, ou se um
in dica dor ou luz de a dvertência perma-
necer aceso, consulte a página 3-3 para
obter informações sobre a verificação
d o circuito d o indica dor e luz d e adver-
tência correspon dente.
A luz de advertência do ABS deve
acender-se quando a chave é rodada
para “ON” e desligar-se depois de ser
atingida uma velocidade de 10 km/h
(6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz de a dvertência do ABS não se
acen der e d epois se apagar conforme
explicad o acima, consulte a página 3-3
para obter informações sobre a verifica-
ção do circuito d a luz de advertência.
2. Mude a transmissão para ponto mor-
to. O indicador luminoso de ponto
morto deve acender-se. Se não acen-
der, solicite a um concessionário
Yamaha que verifique o circuito elétri-
co.
3. Coloque o motor em funcionamento premindo a parte “ ” do interruptor
de arranque/paragem do motor.
Se o motor não arra ncar, solte o inter-
ruptor de arranque/paragem do mo-
tor, aguarde alguns segundos e tente
novamente. Cada tentativa de arran-
que deve ser o mais pequena possível
para preservar a bateria. Não tente fa-
zer o motor arrancar durante mais de
10 segundos por tentativa.
PRECAUÇÃO
PCA11043
Para uma maior d uração do motor, nun-
ca acelere profun damente com o motor
frio!
UBP9P1P0.book Page 2 Friday, September 7, 2018 3:48 PM
