2019 YAMAHA XT1200ZE Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-11
3
NOTA
Se for detetado um pr oblema no circuito do
contador de combustível, todos os seg-
mentos do visor do contador de combustí-
vel ficam intermitentes. Se isto acontecer,
solicite a um concessionário Yamaha que
verifique o veículo.

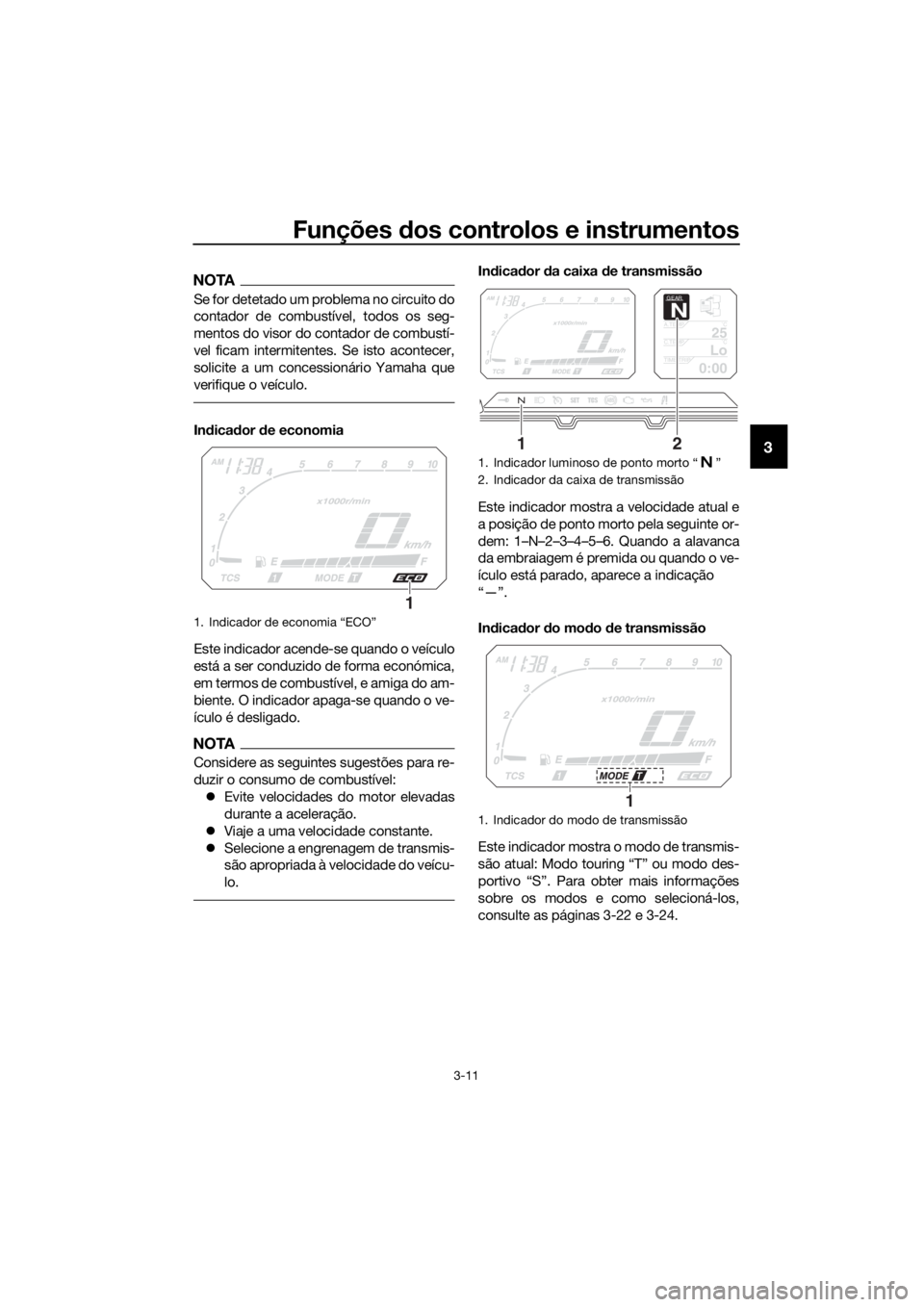

In dica dor de economia
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.
NOTA
Considere as seguintes sugestões para re-
duzir o consumo de combustível:  Evite velocidades do motor elevadas
durante a aceleração.
 Viaje a uma velocidade constante.
 Selecione a engrenagem de transmis-
são apropriada à velocidade do veícu-
lo.
Indica dor d a caixa d e transmissão
Este indicador mostra a velocidade atual e
a posição de ponto morto pela seguinte or-
dem: 1–N–2–3–4–5–6. Quando a alavanca
da embraiagem é premida ou quando o ve-
ículo está parado, aparece a indicação
“—”.
In dica dor d o mo do d e transmissão
Este indicador mostra o modo de transmis-
são atual: Modo touring “T” ou modo des-
portivo “S”. Para obter mais informações
sobre os modos e como selecioná-los,
consulte as páginas 3-22 e 3-24.
1. Indicador de economia “ECO”
1
1. Indicador luminoso de ponto morto “ ”
2. Indicador da caixa de transmissão
1. Indicador do modo de transmissão
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
12
1
UBP9P1P0.book Page 11 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-12
3

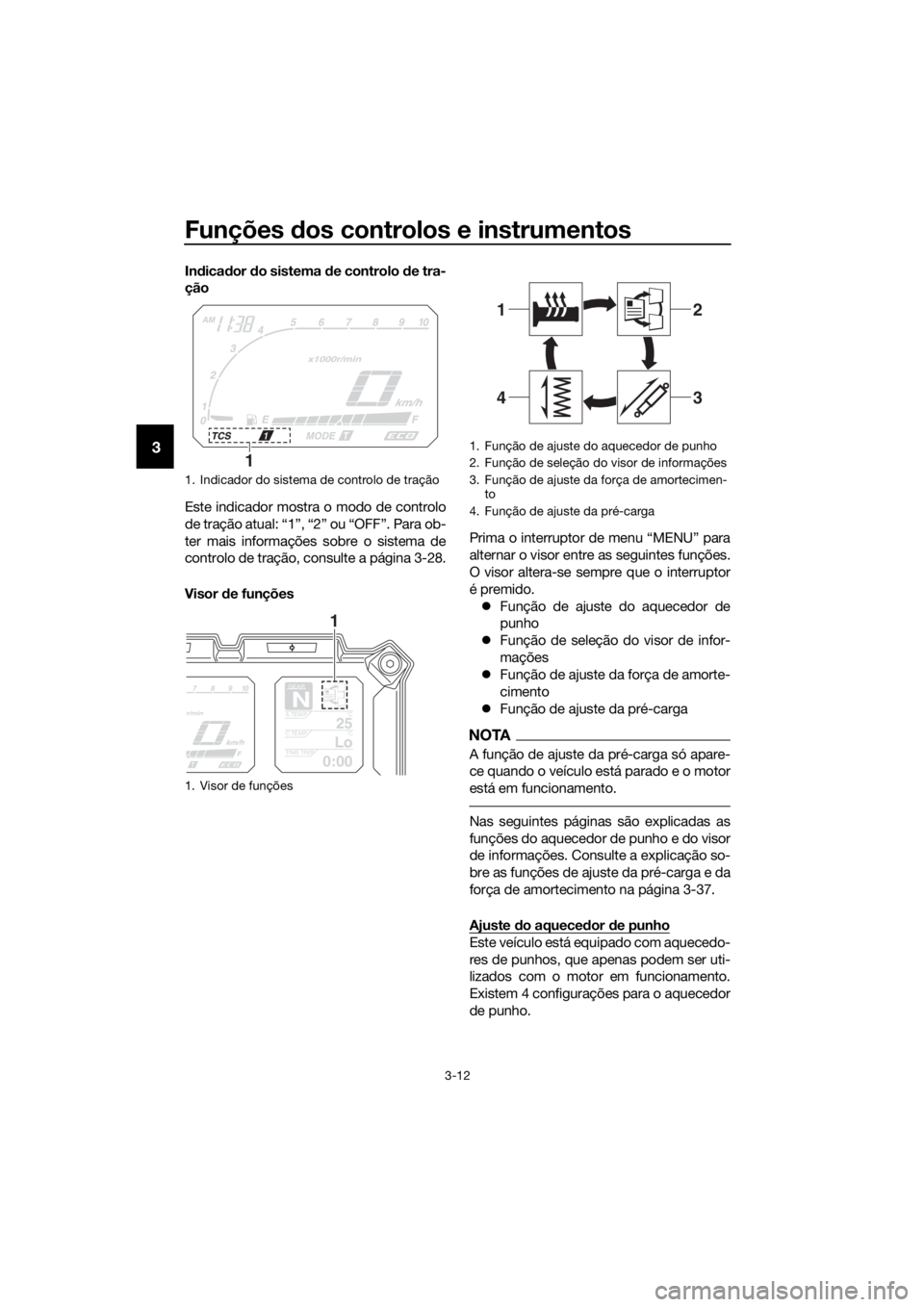

In dica dor do sistema de controlo d e tra-
ção
Este indicador mostra o modo de controlo
de tração atual: “1”, “2” ou “OFF”. Para ob-
ter mais informações sobre o sistema de
controlo de tração, consulte a página 3-28.
Visor de funções Prima o interruptor de menu “MENU” para
alternar o visor entre as seguintes funções.
O visor altera-se sempre que o interruptor
é premido.
 Função de ajuste do aquecedor de
punho
 Função de seleção do visor de infor-
mações
 Função de ajuste da força de amorte-
cimento
 Função de ajuste da pré-carga
NOTA
A função de ajuste da pré-carga só apare-
ce quando o veículo está parado e o motor
está em funcionamento.
Nas seguintes páginas são explicadas as
funções do aquecedor de punho e do visor
de informações. Consulte a explicação so-
bre as funções de ajuste da pré-carga e da
força de amortecimento na página 3-37.
Ajuste do aquece dor d e punho
Este veículo está equipado com aquecedo-
res de punhos, que apenas podem ser uti-
lizados com o motor em funcionamento.
Existem 4 configurações para o aquecedor
de punho.
1. Indicador do sistema de controlo de tração
1. Visor de funções
1
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
1
1. Função de ajuste do aquecedor de punho
2. Função de seleção do visor de informações
3. Função de ajuste da força de amortecimen-
to
4. Função de ajuste da pré-carga
34
21
UBP9P1P0.book Page 12 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-13

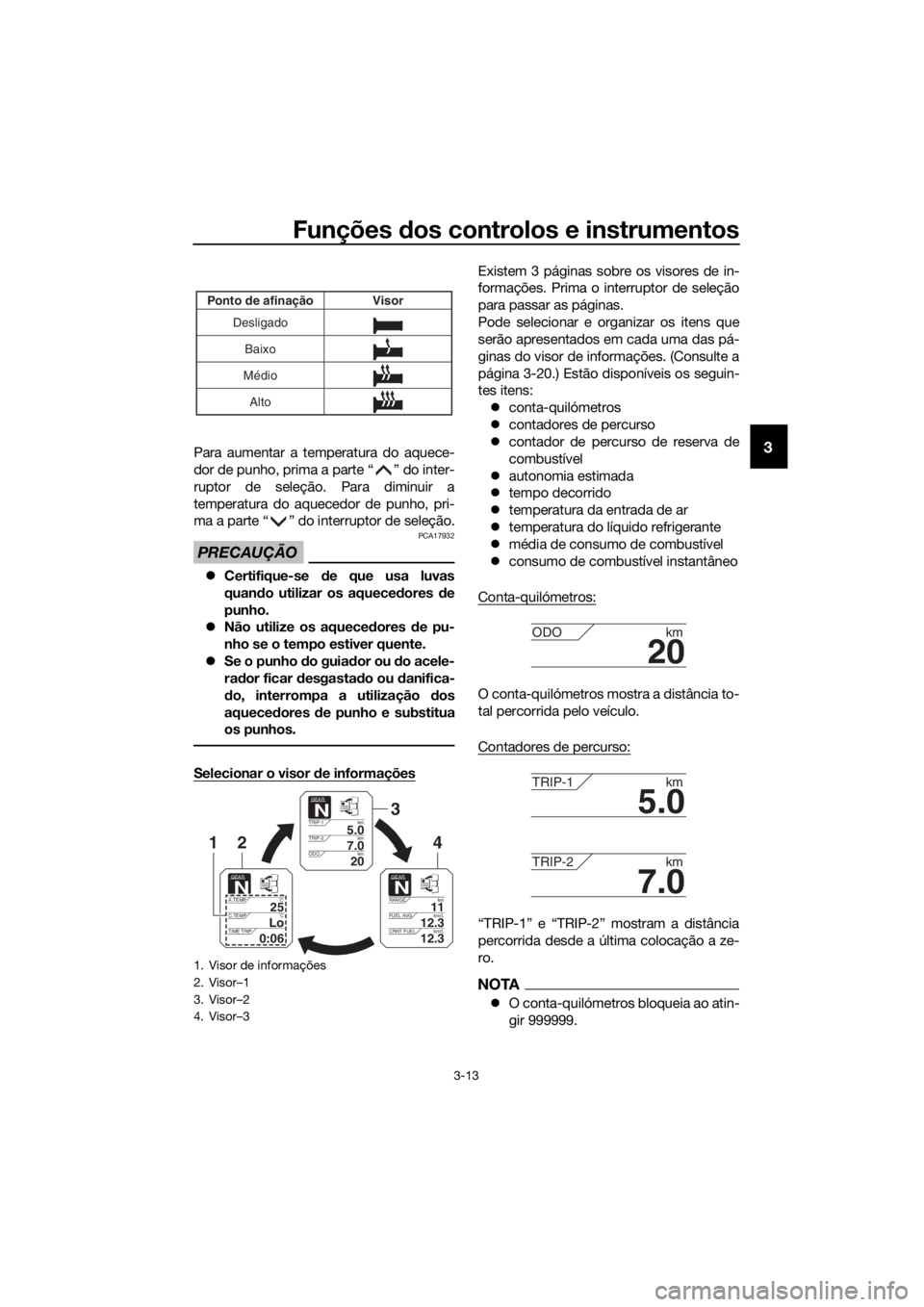

3Para aumentar a temperatura do aquece-
dor de punho, prima a parte “ ” do inter-
ruptor de seleção. Para diminuir a
temperatura do aquecedor de punho, pri-
ma a parte “ ” do interruptor de seleção.
PRECAUÇÃO
PCA17932
 Certifique-se de que usa luvas
quan do utilizar os aquece dores de
punho.
 Não utilize os aquece dores de pu-
nho se o tempo estiver quente.
 Se o punho do guia dor ou d o acele-
ra dor ficar desgasta do ou danifica-
d o, interrompa a utilização dos
aquece dores de punho e substitua
os punhos.
Selecionar o visor de informações
Existem 3 páginas sobre os visores de in-
formações. Prima o interruptor de seleção
para passar as páginas.
Pode selecionar e organizar os itens que
serão apresentados em cada uma das pá-
ginas do visor de informações. (Consulte a
página 3-20.) Estão disponíveis os seguin-
tes itens:
 conta-quilómetros
 contadores de percurso
 contador de percurso de reserva de
combustível
 autonomia estimada
 tempo decorrido
 temperatura da entrada de ar
 temperatura do líquido refrigerante
 média de consumo de combustível
 consumo de combustível instantâneo
Conta-quilómetros:
O conta-quilómetros mostra a distância to-
tal percorrida pelo veículo.
Contadores de percurso:
“TRIP-1” e “TRIP-2” mostram a distância
percorrida desde a última colocação a ze-
ro.
NOTA
 O conta-quilómetros bloqueia ao atin-
gir 999999.
1. Visor de informações
2. Visor–1
3. Visor–2
4. Visor–3
Desligado
Baixo
Médio Visor
Ponto de afinação
Alto
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGE km
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
UBP9P1P0.book Page 13 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-14
3

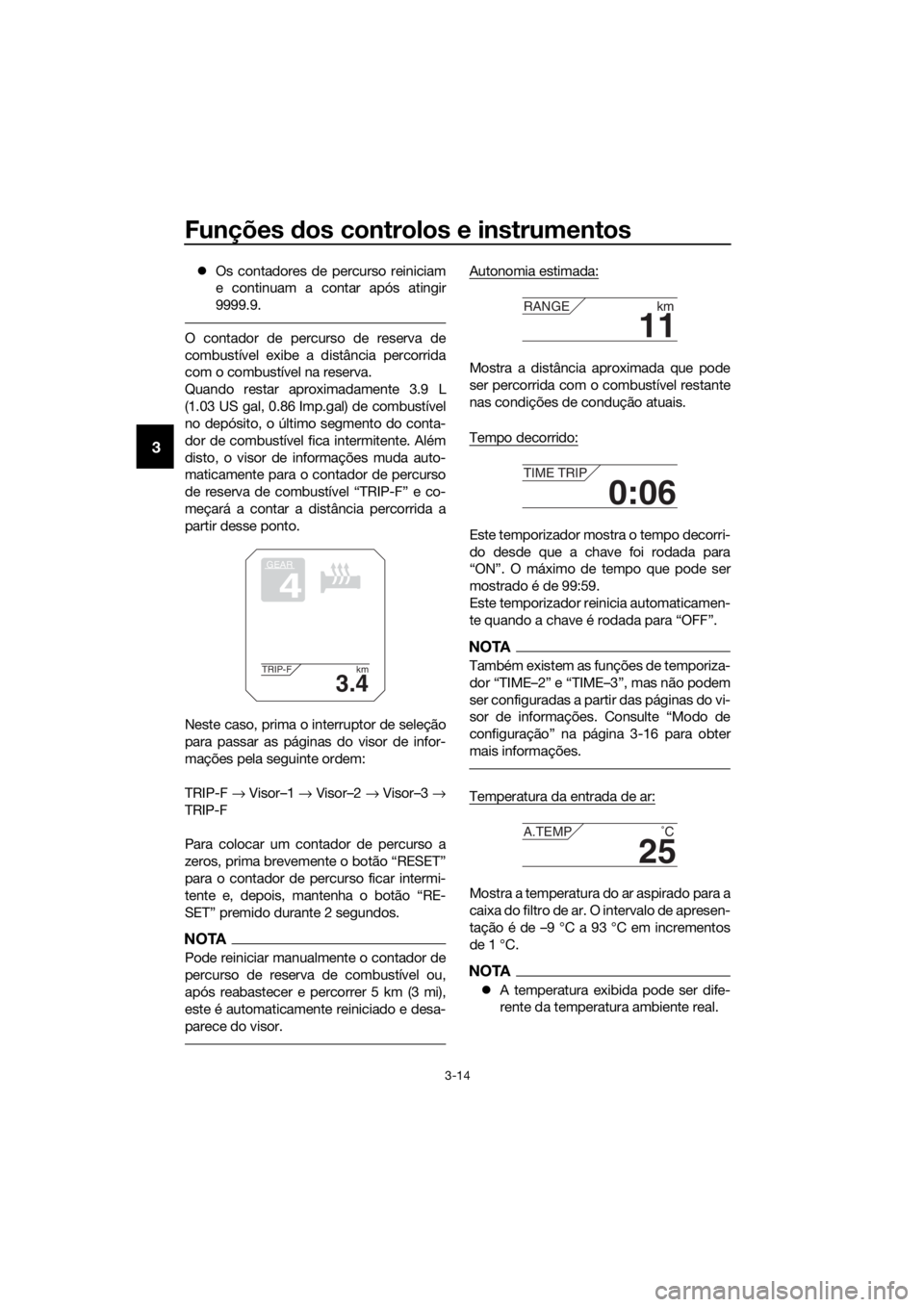

 Os contadores de percurso reiniciam
e continuam a contar após atingir
9999.9.
O contador de percurso de reserva de
combustível exibe a distância percorrida
com o combustível na reserva.
Quando restar aproximadamente 3.9 L
(1.03 US gal, 0.86 Imp.gal) de combustível
no depósito, o último segmento do conta-
dor de combustível fica intermitente. Além
disto, o visor de informações muda auto-
maticamente para o contador de percurso
de reserva de combustível “TRIP-F” e co-
meçará a contar a distância percorrida a
partir desse ponto.
Neste caso, prima o interruptor de seleção
para passar as páginas do visor de infor-
mações pela seguinte ordem:
TRIP-F → Visor–1 → Visor–2 → Visor–3 →
TRIP-F
Para colocar um contador de percurso a
zeros, prima brevemente o botão “RESET”
para o contador de percurso ficar intermi-
tente e, depois, mantenha o botão “RE-
SET” premido durante 2 segundos.
NOTA
Pode reiniciar manualmente o contador de
percurso de reserva de combustível ou,
após reabastecer e percorrer 5 km (3 mi),
este é automaticamente reiniciado e desa-
parece do visor.
Autonomia estimada:
Mostra a distância aproximada que pode
ser percorrida com o combustível restante
nas condições de condução atuais.
Tempo decorrido:
Este temporizador mostra o tempo decorri-
do desde que a chave foi rodada para
“ON”. O máximo de tempo que pode ser
mostrado é de 99:59.
Este temporizador reinicia automaticamen-
te quando a chave é rodada para “OFF”.
NOTA
Também existem as funções de temporiza-
dor “TIME–2” e “TIME–3”, mas não podem
ser configuradas a partir das páginas do vi-
sor de informações. Consulte “Modo de
configuração” na página 3-16 para obter
mais informações.
Temperatura da entrada de ar:
Mostra a temperatura do ar aspirado para a
caixa do filtro de ar. O intervalo de apresen-
tação é de –9 °C a 93 °C em incrementos
de 1 °C.
NOTA
 A temperatura exibida pode ser dife-
rente da temperatura ambiente real.
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
UBP9P1P0.book Page 14 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-15
3

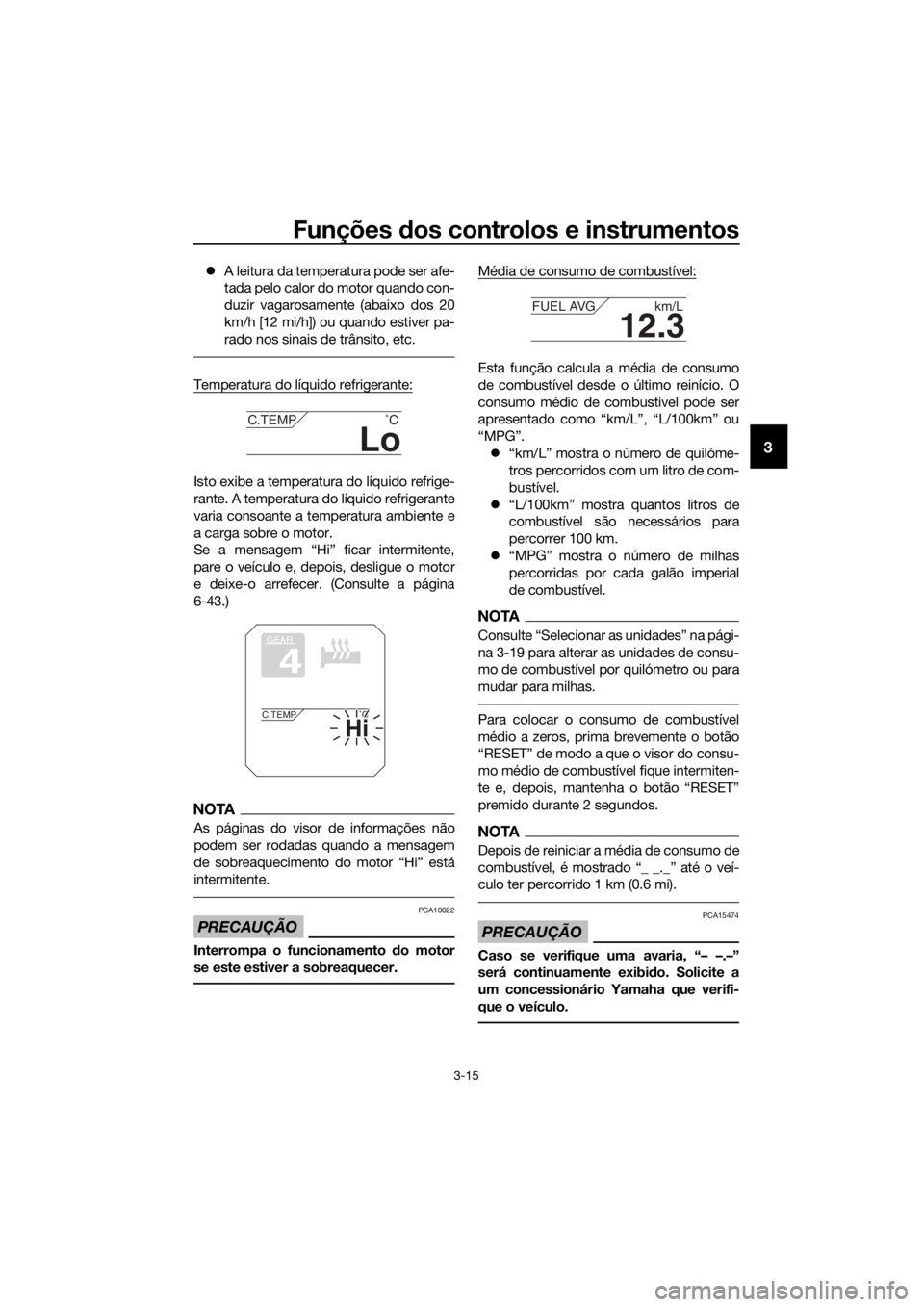

 A leitura da temperatura pode ser afe-
tada pelo calor do motor quando con-
duzir vagarosamente (abaixo dos 20
km/h [12 mi/h]) ou quando estiver pa-
rado nos sinais de trânsito, etc.
Temperatura do líquido refrigerante:
Isto exibe a temperatura do líquido refrige-
rante. A temperatura do líquido refrigerante
varia consoante a temperatura ambiente e
a carga sobre o motor.
Se a mensagem “Hi” ficar intermitente,
pare o veículo e, depois, desligue o motor
e deixe-o arrefecer. (Consulte a página
6-43.)
NOTA
As páginas do visor de informações não
podem ser rodadas quando a mensagem
de sobreaquecimento do motor “Hi” está
intermitente.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
Média de consumo de combustível:
Esta função calcula a média de consumo
de combustível desde o último reinício. O
consumo médio de combustível pode ser
apresentado como “km/L”, “L/100km” ou
“MPG”.
 “km/L” mostra o número de quilóme-
tros percorridos com um litro de com-
bustível.
 “L/100km” mostra quantos litros de
combustível são necessários para
percorrer 100 km.
 “MPG” mostra o número de milhas
percorridas por cada galão imperial
de combustível.
NOTA
Consulte “Selecionar as unidades” na pági-
na 3-19 para alterar as unidades de consu-
mo de combustível por quilómetro ou para
mudar para milhas.
Para colocar o consumo de combustível
médio a zeros, prima brevemente o botão
“RESET” de modo a que o visor do consu-
mo médio de combustível fique intermiten-
te e, depois, mantenha o botão “RESET”
premido durante 2 segundos.
NOTA
Depois de reiniciar a média de consumo de
combustível, é mostrado “_ _._” até o veí-
culo ter percorrido 1 km (0.6 mi).
PRECAUÇÃO
PCA15474
Caso se verifique uma avaria, “– –.–”
será continuamente exibi do. Solicite a
um concessionário Yamaha que verifi-
que o veículo.
Lo
C.TEMP ˚C
GEAR
4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UBP9P1P0.book Page 15 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-16
3

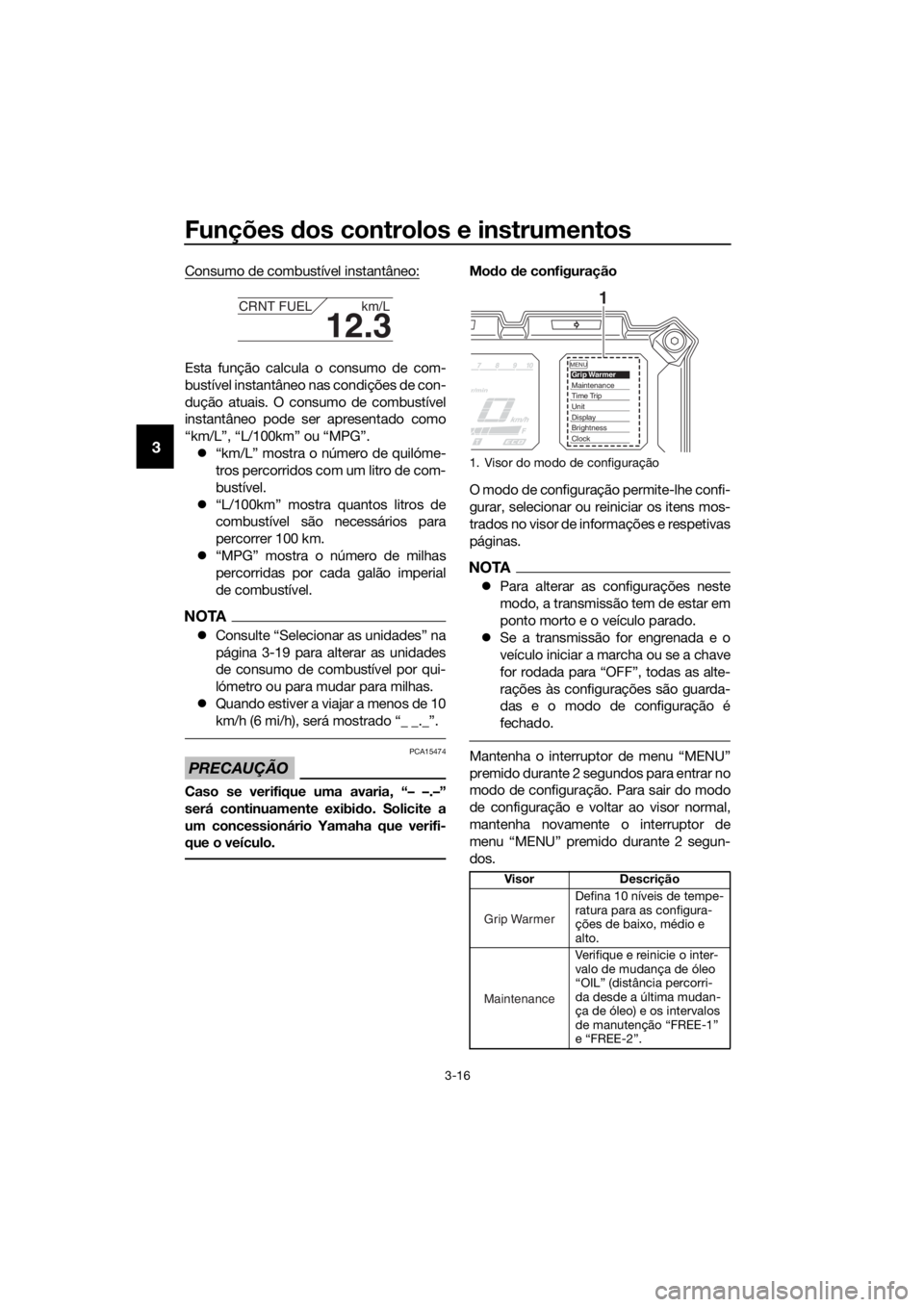

Consumo de combustível instantâneo:
Esta função calcula o consumo de com-
bustível instantâneo nas condições de con-
dução atuais. O consumo de combustível
instantâneo pode ser apresentado como
“km/L”, “L/100km” ou “MPG”.
 “km/L” mostra o número de quilóme-
tros percorridos com um litro de com-
bustível.
 “L/100km” mostra quantos litros de
combustível são necessários para
percorrer 100 km.
 “MPG” mostra o número de milhas
percorridas por cada galão imperial
de combustível.
NOTA
Consulte “Selecionar as unidades” na
página 3-19 para alterar as unidades
de consumo de combustível por qui-
lómetro ou para mudar para milhas.
 Quando estiver a viajar a menos de 10
km/h (6 mi/h), será mostrado “_ _._”.
PRECAUÇÃO
PCA15474
Caso se verifique uma avaria, “– –.–”
será continuamente exibi do. Solicite a
um concessionário Yamaha que verifi-
que o veículo.
Mo do d e configuração
O modo de configuração permite-lhe confi-
gurar, selecionar ou reiniciar os itens mos-
trados no visor de informações e respetivas
páginas.
NOTA
 Para alterar as configurações neste
modo, a transmissão tem de estar em
ponto morto e o veículo parado.
 Se a transmissão for engrenada e o
veículo iniciar a marcha ou se a chave
for rodada para “OFF”, todas as alte-
rações às configurações são guarda-
das e o modo de configuração é
fechado.
Mantenha o interruptor de menu “MENU”
premido durante 2 segundos para entrar no
modo de configuração. Para sair do modo
de configuração e voltar ao visor normal,
mantenha novamente o interruptor de
menu “MENU” premido durante 2 segun-
dos.
12.3
CRNT FUEL km/L
1. Visor do modo de configuração

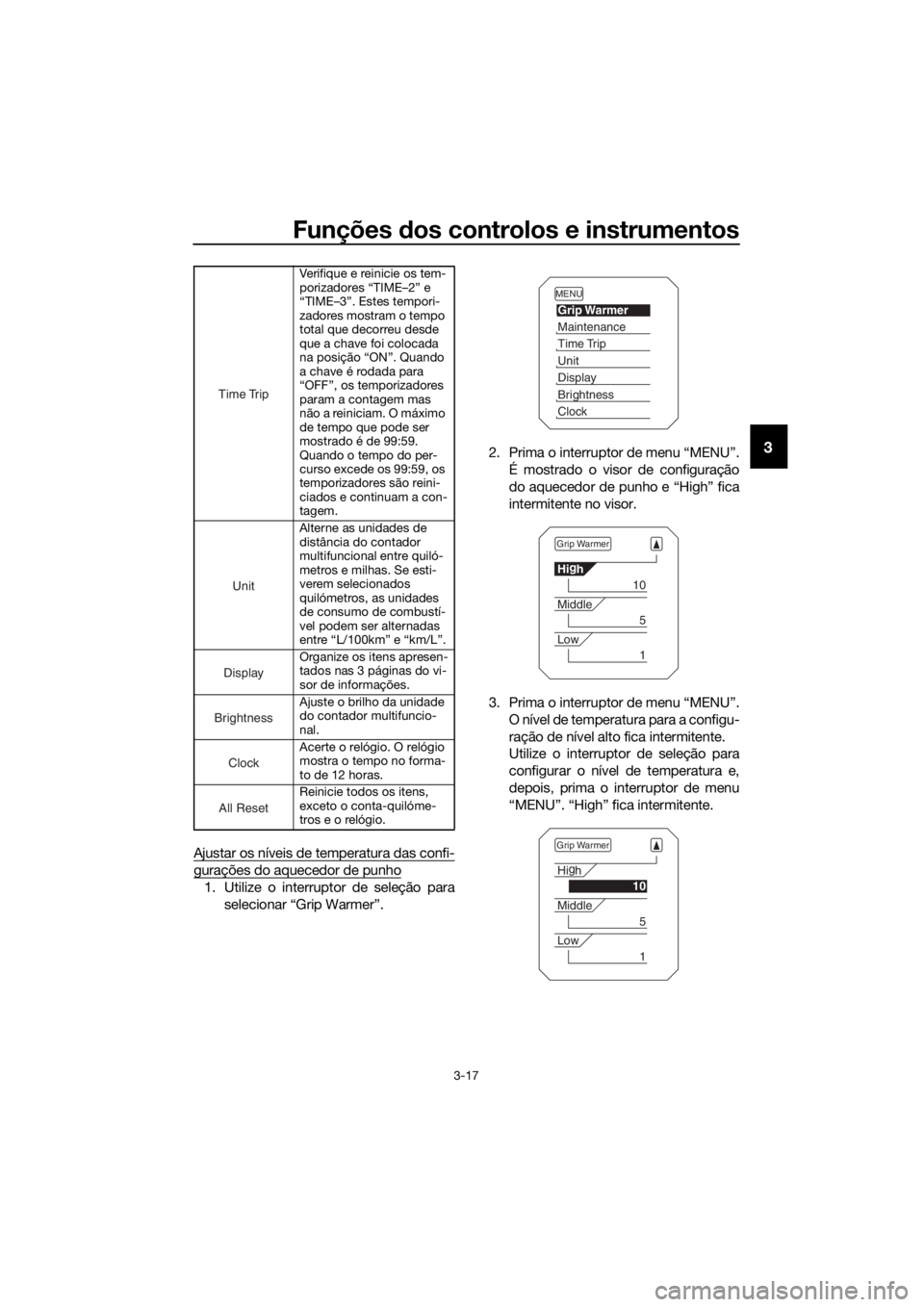

Visor Descrição Defina 10 níveis de tempe-
ratura para as configura-
ções de baixo, médio e
alto.
Verifique e reinicie o inter-
valo de mudança de óleo
“OIL” (distância percorri-
da desde a última mudan-
ça de óleo) e os intervalos
de manutenção “FREE-1”
e “FREE-2”.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Grip Warmer
Maintenance
UBP9P1P0.book Page 16 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-17
3
Ajustar os níveis de temperatura das confi-
gurações do aquecedor de punho
1. Utilize o interruptor de seleção para
selecionar “Grip Warmer”. 2. Prima o interruptor de menu “MENU”.
É mostrado o visor de configuração
do aquecedor de punho e “High” fica
intermitente no visor.
3. Prima o interruptor de menu “MENU”. O nível de temperatura para a configu-
ração de nível alto fica intermitente.
Utilize o interruptor de seleção para
configurar o nível de temperatura e,
depois, prima o interruptor de menu
“MENU”. “High” fica intermitente.
Verifique e reinicie os tem-
porizadores “TIME–2” e
“TIME–3”. Estes tempori-
zadores mostram o tempo
total que decorreu desde
que a chave foi colocada
na posição “ON”. Quando
a chave é rodada para
“OFF”, os temporizadores
param a contagem mas
não a reiniciam. O máximo
de tempo que pode ser
mostrado é de 99:59.
Quando o tempo do per-
curso excede os 99:59, os
temporizadores são reini-
ciados e continuam a con-
tagem.
Alterne as unidades de
distância do contador
multifuncional entre quiló-
metros e milhas. Se esti-
verem selecionados
quilómetros, as unidades
de consumo de combustí-
vel podem ser alternadas
entre “L/100km” e “km/L”.
Organize os itens apresen-
tados nas 3 páginas do vi-
sor de informações.
Ajuste o brilho da unidade
do contador multifuncio-
nal.
Acerte o relógio. O relógio
mostra o tempo no forma-
to de 12 horas.
Reinicie todos os itens,
exceto o conta-quilóme-
tros e o relógio.
Time Trip
Unit
Display
Brightness
Cloc
k
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UBP9P1P0.book Page 17 Friday, September 7, 2018 3:48 PM

Funções dos controlos e instrumentos
3-18
3

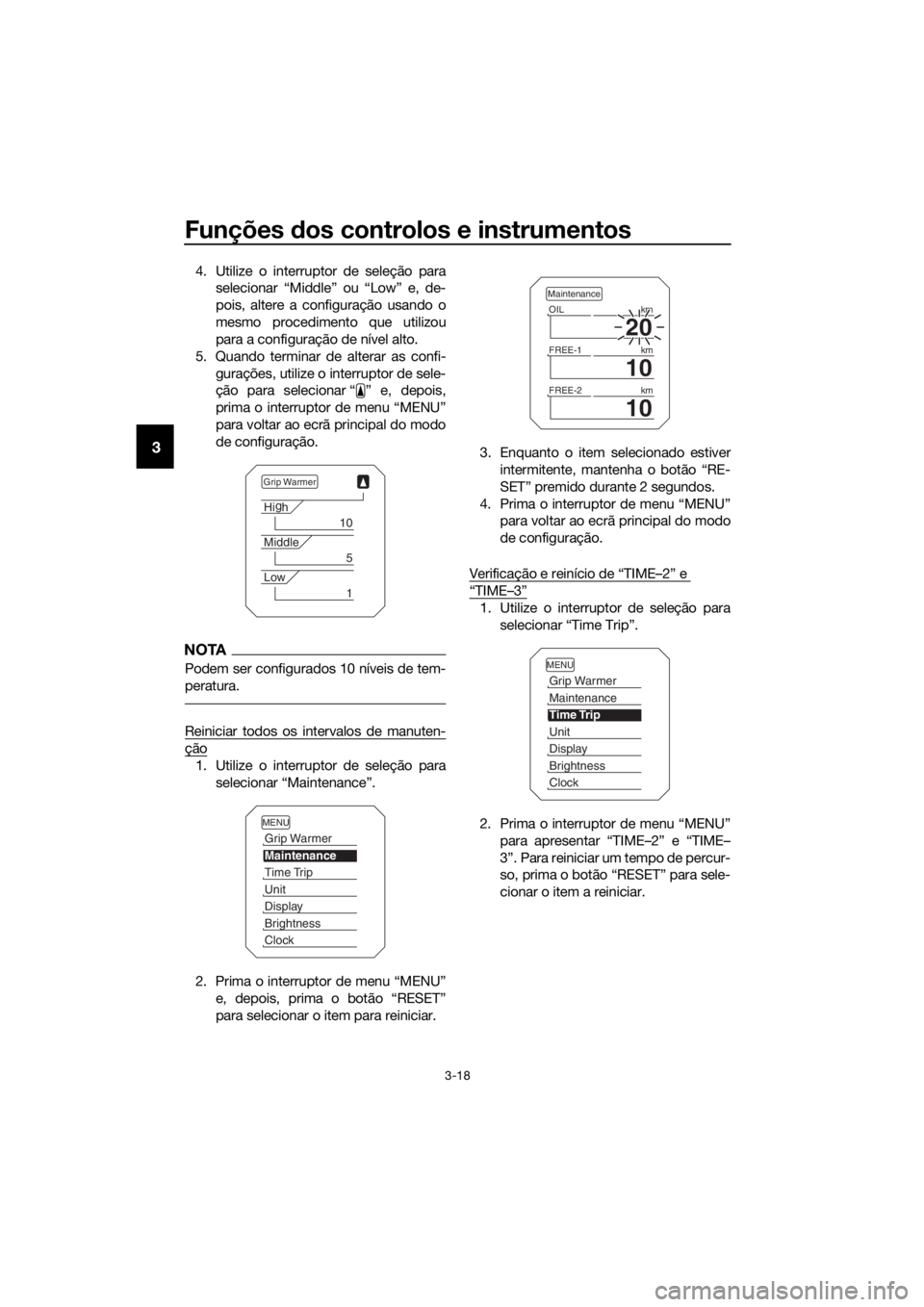

4. Utilize o interruptor de seleção para
selecionar “Middle” ou “Low” e, de-
pois, altere a configuração usando o
mesmo procedimento que utilizou
para a configuração de nível alto.
5. Quando terminar de alterar as confi- gurações, utilize o interruptor de sele-
ção para selecionar “ ” e, depois,
prima o interruptor de menu “MENU”
para voltar ao ecrã principal do modo
de configuração.
NOTA
Podem ser configurados 10 níveis de tem-
peratura.
Reiniciar todos os intervalos de manuten-
ção
1. Utilize o interruptor de seleção paraselecionar “Maintenance”.
2. Prima o interruptor de menu “MENU” e, depois, prima o botão “RESET”
para selecionar o item para reiniciar. 3. Enquanto o item selecionado estiver
intermitente, mantenha o botão “RE-
SET” premido durante 2 segundos.
4. Prima o interruptor de menu “MENU” para voltar ao ecrã principal do modo
de configuração.
Verificação e reinício de “TIME–2” e
“TIME–3”
1. Utilize o interruptor de seleção para selecionar “Time Trip”.
2. Prima o interruptor de menu “MENU” para apresentar “TIME–2” e “TIME–
3”. Para reiniciar um tempo de percur-
so, prima o botão “RESET” para sele-
cionar o item a reiniciar.
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UBP9P1P0.book Page 18 Friday, September 7, 2018 3:48 PM
