2019 YAMAHA XT1200ZE Manual de utilização (in Portuguese)

Cuidad os e arrumação do motociclo
7-2
7
 químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do áci dos, especialmente em ro-
d as de raio ou de magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e d anificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas,
coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso
com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como
insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man- chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes d esengordurantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos das
ro das. Siga as instruções do prod u-
to.
[PCA26290]
Lavagem 1. Retire todo o desengordurante e lave
o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos de
limpeza para plásticos po dem ris-
car o para-vento, pelo que deverá
testar to dos os prod utos de limpe-
za antes d a aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
UBP9P1P0.book Page 2 Friday, September 7, 2018 3:48 PM

Cuidad os e arrumação do motociclo
7-3
7
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
d os pneus. Caso contrário, estas
partes ficarão escorrega dias, o que
pod erá causar per da de controlo.
Limpe cui dad osamente as superfí-
cies destas partes antes de utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e
plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to-
das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica- do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente
antes de o guardar ou tapar.
PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou de plástico não pinta do. 
Não utilize compostos de polimen-
to abrasivos, pois estes d esgastam
a pintura.
 Aplique sprays e cera com mo dera-
ção. No fim, remova o excesso.
AVISO
PWA20660
A presença de contaminantes nos tra-
vões ou nos pneus po de provocar a per-
d a de controlo.
 Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
 Se necessário, lave os pneus com
água quente e um d etergente sua-
ve.
 Se necessário, limpe os discos do
travão e as pastilhas com um pro-
d uto de limpeza para travões ou
acetona.
 Antes de con duzir a veloci dad es
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
UBP9P1P0.book Page 3 Friday, September 7, 2018 3:48 PM

Cuidad os e arrumação do motociclo
7-4
7
PAU83472
Armazenagem
Guarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cobertu-
ra porosa para o proteger do pó. Antes de
cobrir o veículo, verifique se o motor e o
sistema de escape estão frios. Se o veículo
ficar frequentemente parado durante se-
manas, utilize um estabilizador de combus-
tível de qualidade após cada
abastecimento.
PRECAUÇÃO
PCA21170
 Guar dar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um olea do, enquanto
esta se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento de ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmi das, estábulos ( devi do à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.
Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais): 1. Efetue todas as reparações necessá- rias e qualquer manutenção em falta.
2. Siga todas as instruções na secção de
Cuidado deste capítulo.
3. Encha o depósito de combustível, adicionando estabilizador de com-
bustível seguindo as instruções do
produto. Deixe o motor a funcionar
durante 5 minutos para distribuir o
combustível tratado por todo o siste-
ma de combustível.
4. Para veículos equipados com torneira
de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada. 5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o
combustível novamente no depósito
de combustível.
6. Utilize um óleo anticorrosão para o motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não
estiver disponível, efetue os passos
seguintes para cada cilindro:a. Retire a tampa da vela de ignição e a vela.
b. Verta uma colher de chá de óleo do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni- ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elétrodos fiquem li-
gados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se de que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de contro-
lo, pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
UBP9P1P0.book Page 4 Friday, September 7, 2018 3:48 PM

Cuidad os e arrumação do motociclo
7-5
7
8. Verifique e corrija a pressão de ar dos
pneus, e finalmente levante o veículo
de modo a que todas as rodas fiquem
fora do chão. Em alternativa, rode um
pouco as rodas uma vez por mês para
evitar que os pneus se degradem num
determinado ponto.
9. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
10. Remova a bateria e carregue-a com-
pletamente ou fixe um carregador de
manutenção, para manter o nível ideal
de carregamento da bateria.
PRECAUÇÃO: Certifique-se d e que
a bateria e o carrega dor são com-
patíveis. Não carregue uma bateria
VRLA com um carrega dor conven-
cional.
[PCA26330]
NOTA
 Se a bateria for removida, carregue-a
uma vez por mês e armazene-a num
local com temperatura amena, entre
0-30 °C (32-90 °F).
 Consulte a página 6-32 para mais in-
formações sobre o carregamento e o
armazenamento da bateria.
UBP9P1P0.book Page 5 Friday, September 7, 2018 3:48 PM

Especificações
8-1
8
Dimensões:
Comprimento total:2250 mm (88.6 in)
Largura total:
980 mm (38.6 in)
Altura total: 1410/1470 mm (55.5/57.9 in)
Altura do assento: 845/870 mm (33.3/34.3 in)
Distância entre os eixos:
1540 mm (60.6 in)
Distância mínima do chão: 190 mm (7.48 in)
Raio de viragem mínimo: 2.7 m (8.86 ft)
Peso:
Massa em vazio:
266 kg (586 lb)
Motor:
Ciclo de combustão:4 tempos
Sistema de refrigeração:
Refrigerado por circulação de líquido
Comando de válvulas: DOHC
Disposição do cilindro: Em linha
Número de cilindros:
2 cilindro
Cilindrada: 1199 cm3
Diâmetro × curso:
98.0 × 79.5 mm (3.86 × 3.13 in)
Sistema de arranque:
Arrancador eléctrico
Óleo de motor:
Marca recomendada:
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo: 3.10 L (3.28 US qt, 2.73 Imp.qt) Com remoção do filtro de óleo:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Óleo da engrenagem final:
Tipo:
Óleo da engrenagem da transmissão do
eixo SAE 80W-90 API GL-5 ou óleo da
engrenagem hipoidal SAE80 API GL-4
genuínos da Yamaha
Quantidade: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (até à marca de
nível máximo):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiador (incluindo todas as vias): 1.83 L (1.93 US qt, 1.61 Imp.qt)
Combustível:
Combustível recomendado:Gasolina sem chumbo premium (mistura
de gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível: 23 L (6.1 US gal, 5.1 Imp.gal)
Volume da reserva de combustível: 3.9 L (1.03 US gal, 0.86 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Marca da identificação:
BP81 00
Sistema de transmissão:
Relação das velocidades:
1.ª:
2.769 (36/13)
2.ª: 2.063 (33/16)
3.ª:
1.571 (33/21)
4.ª: 1.250 (30/24)
5.ª: 1.042 (25/24)
6.ª:
0.929 (26/28)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
110/80R19M/C 59V
Fabricante/modelo: BRIDGESTONE/BW501
UBP9P1P0.book Page 1 Friday, September 7, 2018 3:48 PM

Especificações
8-2
8
Pneu traseiro:
Tipo:Sem câmara de ar
Dimensão:
150/70R17M/C 69V
Fabricante/modelo: BRIDGESTONE/BW502
Carga:
Carga máxima:
204 kg (450 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Sistema de travões unifica do:
Operação:
Activado pelo travão dianteiro
Travão dianteiro:
Tipo:
Travão hidráulico com dois discos
Travão traseiro:
Tipo:
Travão hidráulico com um disco
Suspensão dianteira:
Tipo:
Forquilha telescópica
Suspensão traseira:
Tipo:Braço oscilante (suspensão de elo)
Sistema eléctrico:
Tensão do sistema:
12 V
Bateria:
Modelo:YTZ12S
Voltagem, capacidade:
12 V, 11.0 Ah (10 HR)
Farol dianteiro:
Tipo de lâmpada:
Lâmpada de halogénio
Potência da lâmpa da:
Farol dianteiro:
H7, 55.0 W
Luz do travão/farolim traseiro: LED
Sinal de mudança de direcção dianteiro:
LED
Sinal de mudança de direcção traseiro: LED
Mínimos: 5.0 W Luz da chapa de matrícula:
5.0 W
UBP9P1P0.book Page 2 Friday, September 7, 2018 3:48 PM

Informações para o consumidor
9-1
9
PAU53562
Números de i dentificação
Registe o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401Número de i dentificação do veículo O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.
NOTA
O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442Número
de série d o motor
O número de série do motor está gravado
no cárter.
PAU26471Etiqueta do mo delo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-33.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste ma-
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
1
UBP9P1P0.book Page 1 Friday, September 7, 2018 3:48 PM

Informações para o consumidor
9-2
9
nual. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.PAU69910

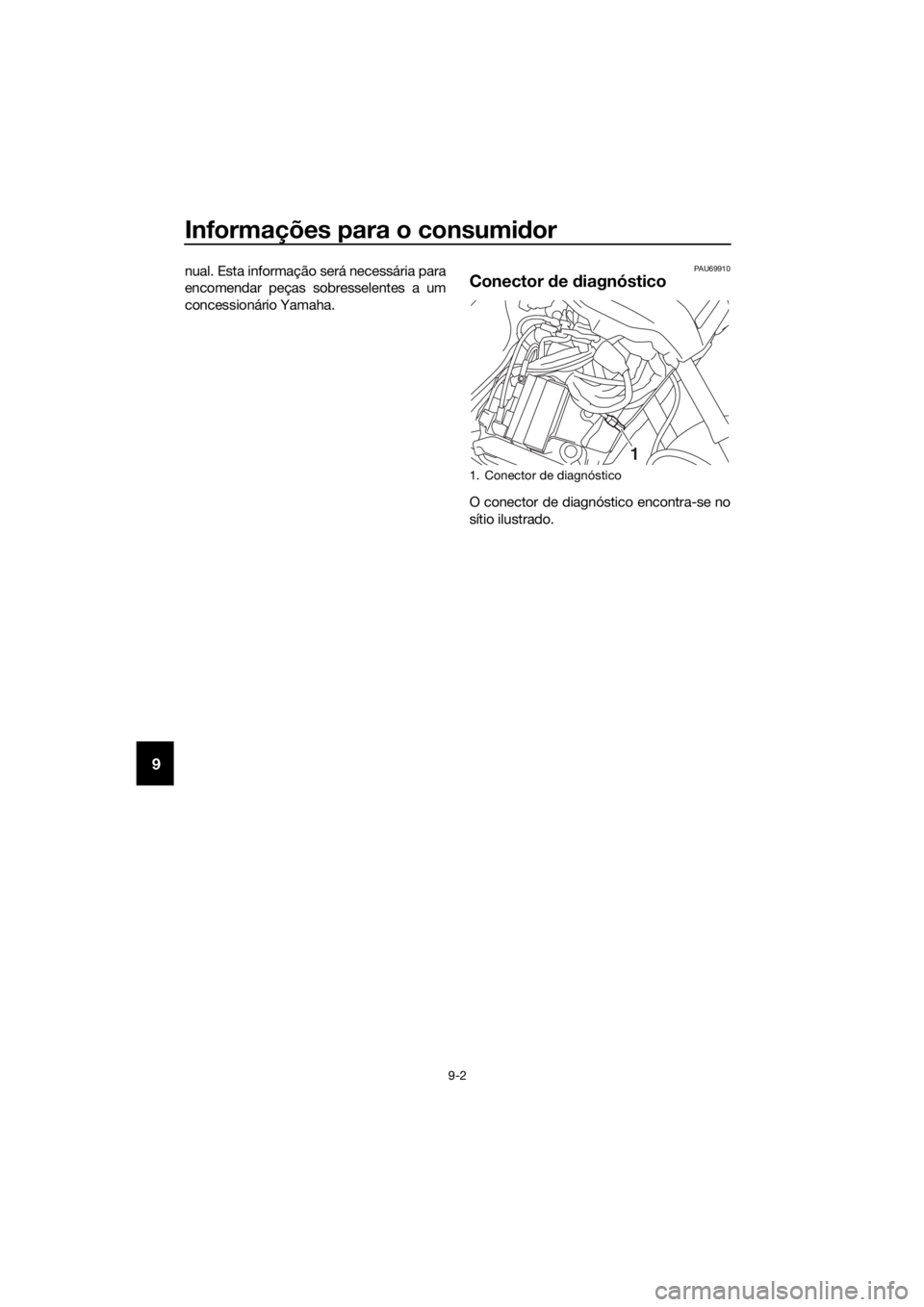

Conector de diagnóstico
O conector de diagnóstico encontra-se no
sítio ilustrado.
1. Conector de diagnóstico
1
UBP9P1P0.book Page 2 Friday, September 7, 2018 3:48 PM
