Wichtige Fahr- un d Be dienun gshinweise
5-4
5
WARNUNG
GWA17380
 Unsach gemäßes Bremsen kann
zum Verlust d er Kontrolle oder Bo-
d enhaftun g führen. Stets bei de
Bremsen behutsam einsetzen.
 Vor dem Herunterschalten müssen
Fahr geschwin dig keit un d Motor-
d rehzahl ausreichen d g esunken
sein. Wir d b ei zu hoher Fahr ge-
schwin dig keit o der Motor drehzahl
herunter geschaltet, könnte das
Hinterra d Bod enhaftung verlieren
o der der Motor ü ber drehen. Dies
kann zum Verlust der Kontrolle, ei-
nem Unfall un d Verletzun g führen.
Außer dem könnten Motor und
Kraftü bertra gun g b eschäd ig t w
er-
d en.
GAU16811
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
 Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
 Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
 Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
UBP9G1G0.book Page 4 Thursday, September 6, 2018 4:46 PM

Wichtige Fahr- un d Be dienun gshinweise
5-5
5
GAU16842
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU58991
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 3900 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl un d d as
Achs getrie beöl sowie die Ölfilterpatrone
b zw. d er Filtereinsatz gewechselt wer-
d en.
[GCA10333]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 4700 U/min
vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA23060
 Drehzahlen im hohen Drehzahl be-
reich des Drehzahlmessers grun d-
sätzlich vermei den.
 Wenn währen d d er Einfahrzeit Mo-
torstörun gen auftreten, lassen Sie
d as Fahrzeu g sofort von einer
Yamaha-Fachwerkstatt ü berprü-
fen.
GAU17214
Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
 Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der o der Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeu g nicht auf a bschüssi-
g em o der weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in d er Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
UBP9G1G0.book Page 5 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtig e Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartun gsar beiten erhöht sich die Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeu gs. Wenn Sie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftrag en Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat beweg liche
Teile, die Körperteile o der Klei dun g
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennun gen, Feuer o der Kohlenmonoxid
-Vergiftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxid siehe Seit
e 1-3.
WARNUNG
GWA15461
Bremsschei ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Ver brennung en zu
vermei den, die Komponenten d er
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
UBP9G1G0.book Page 1 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-2
6
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
GAU85230

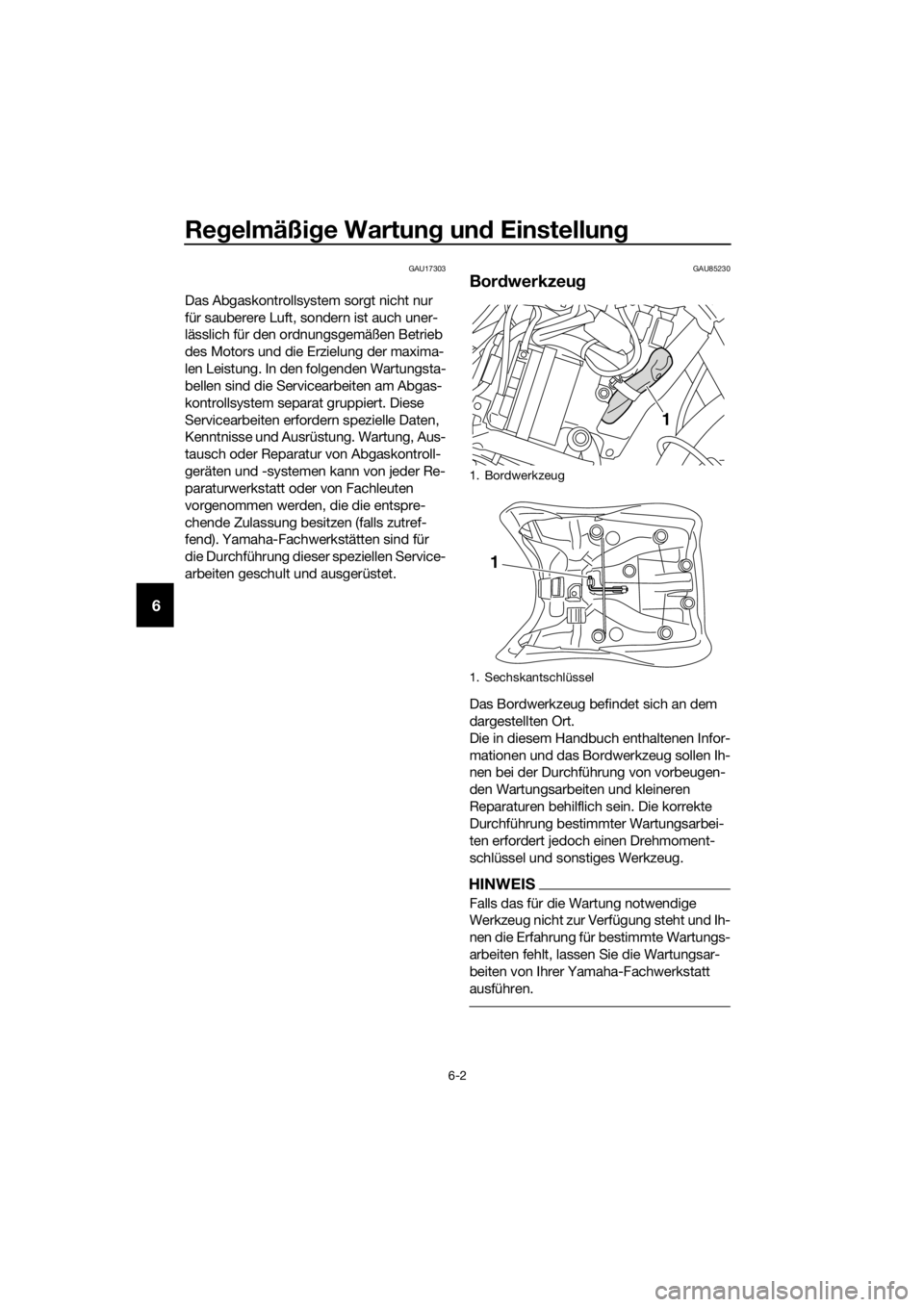

Bordwerkzeu g
Das Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von vorbeugen-
den Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Die korrekte
Durchführung bestimmter Wartungsarbei-
ten erfordert jedoch einen Drehmoment-
schlüssel und sonstiges Werkzeug.
HINWEIS
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-
arbeiten fehlt, lassen Sie die Wartungsar-
beiten von Ihrer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug
1. Sechskantschlüssel
1
1
UBP9G1G0.book Page 2 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-3
6
GAU71033
Regelmäßi ge Wartun gsta bellen
HINWEIS
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von Ihrer Yamaha-Fachwerkstatt
ausgeführt werden.
 Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wie-
derholen.
 Die Jahresinspektion kann ausb leiben, wenn statt dessen eine Inspektion, basie-
ren d auf der gefahrenen Strecke, durchg eführt wir d.
GAU71071Ta belle für re gelmäßi ge Wartun g d es A bgas-Kontrollsystems
NR. PRÜFPUNKT
1 *Kraftstoffleitun g• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
• Ersetzen, falls nötig. √√√√√
2 *Zün dkerzen • Zustand kontrollieren.
• Elektrodenabstand einstellen
und reinigen. √√
•Ersetzen. √√
3 *Ventilspiel • Kontrollieren und einstellen. Alle 40000 km (24000 mi)
4 *Kraftstoff-Einsprit-
zun
g • Leerlaufdrehzahl kontrollieren.
√√√√√√
• Synchronisierung kontrollieren und einstellen. √√√√√
5 *Auspuffanla ge • Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtungen ersetzen, falls nö-
tig. √√√√√
6 *Ve r
dunstung s-
emissionen-Kont-
rollsystem • Kontrollsystem auf Beschädi-
gung kontrollieren.
• Ersetzen, falls nötig. √√X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.66121824
UBP9G1G0.book Page 3 Thursday, September 6, 2018 4:46 PM

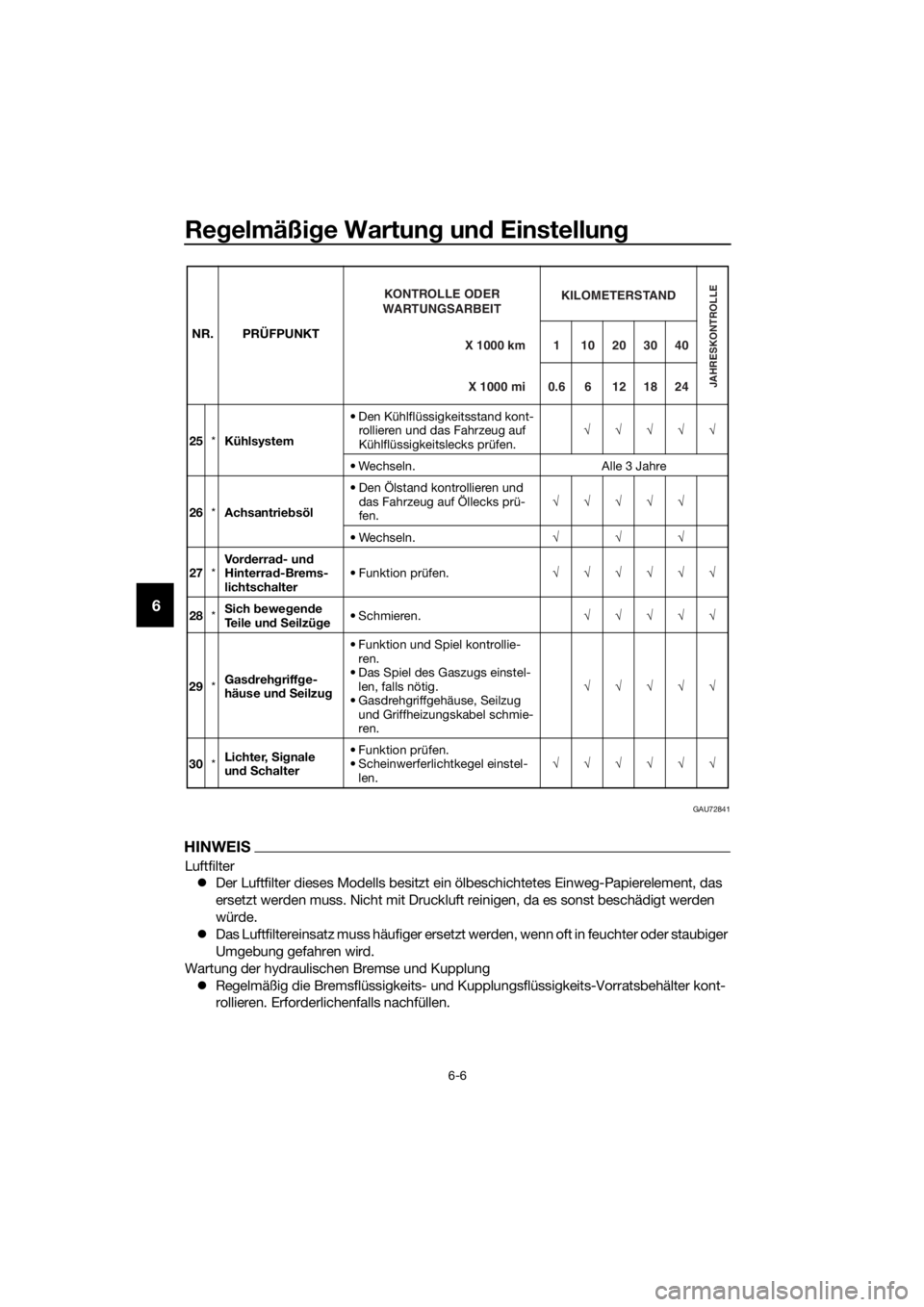

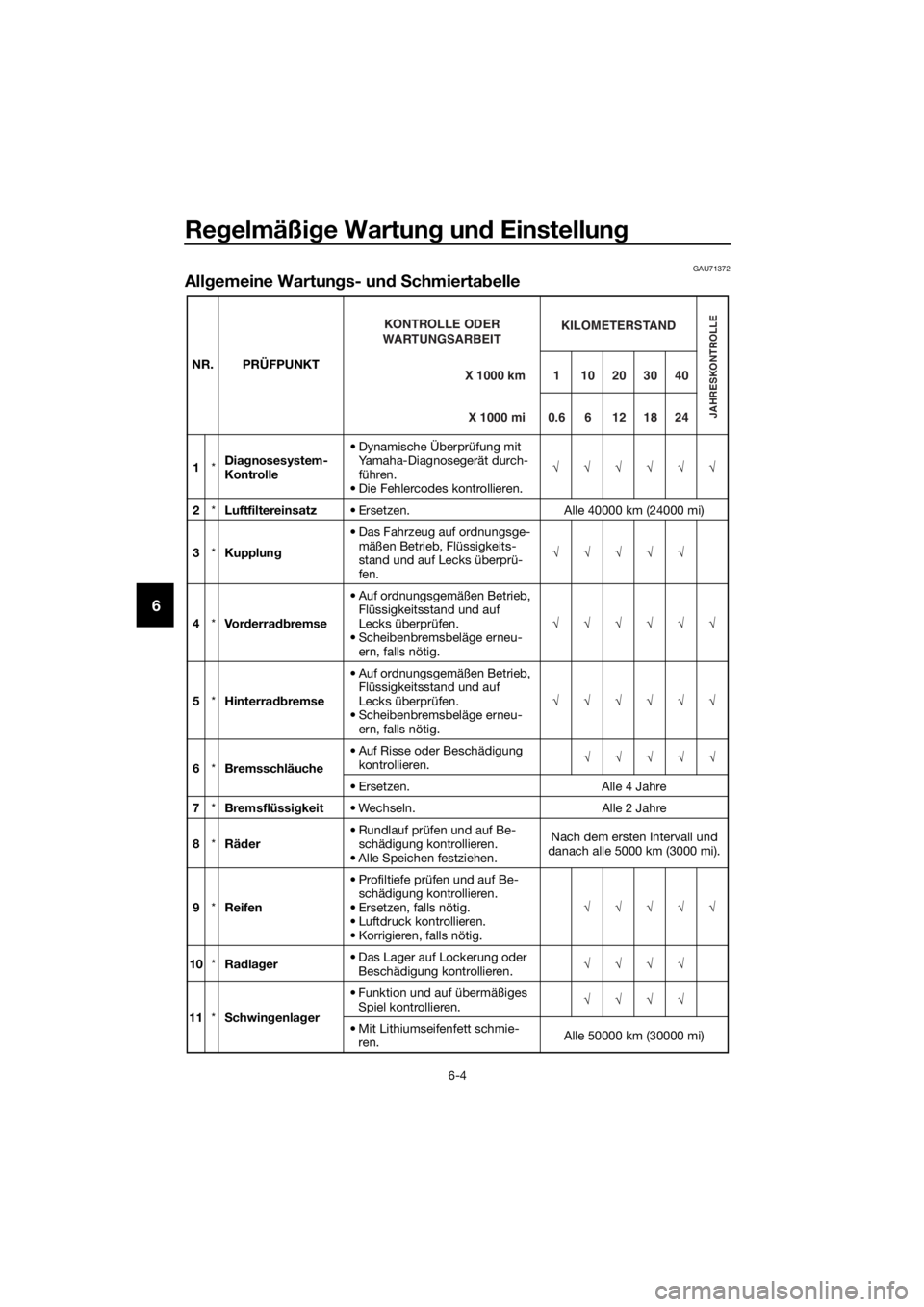

Regelmäßi ge Wartun g un d Einstellun g
6-4
6
GAU71372
Allgemeine Wartun gs- un d S chmierta belle
NR. PRÜFPUNKT
1 *Dia
gnosesystem-
Kontrolle • Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren. √√√√√√
2 *Luftfiltereinsatz • Ersetzen. Alle 40000 km (24000 mi)
3 *Kupplun g • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeits-
stand und auf Lecks überprü-
fen. √√√√√
4 *Vo r derra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf
Lecks überprüfen.
• Scheibenbremsbeläge erneu- ern, falls nötig. √√√√√√
5 *Hinterra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf
Lecks überprüfen.
• Scheibenbremsbeläge erneu- ern, falls nötig. √√√√√√
6 *Bremsschläuche • Auf Risse oder Beschädigung
kontrollieren. √√√√√
• Ersetzen. Alle 4 Jahre
7 *Bremsflüssi gkeit • Wechseln. Alle 2 Jahre
8 *Rä der • Rundlauf prüfen und auf Be-
schädigung kontrollieren.
• Alle Speichen festziehen. Nach dem ersten Intervall und
danach alle 5000 km (3000 mi).
9 *Reifen • Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√√√√
10 *Ra dla ger • Das Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
11 *Schwin genla ger • Funktion und auf übermäßiges
Spiel kontrollieren. √√√√
• Mit Lithiumseifenfett schmie- ren. Alle 50000 km (30000 mi)X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
1 10203040
0.6 6 12 18 24
UBP9G1G0.book Page 4 Thursday, September 6, 2018 4:46 PM

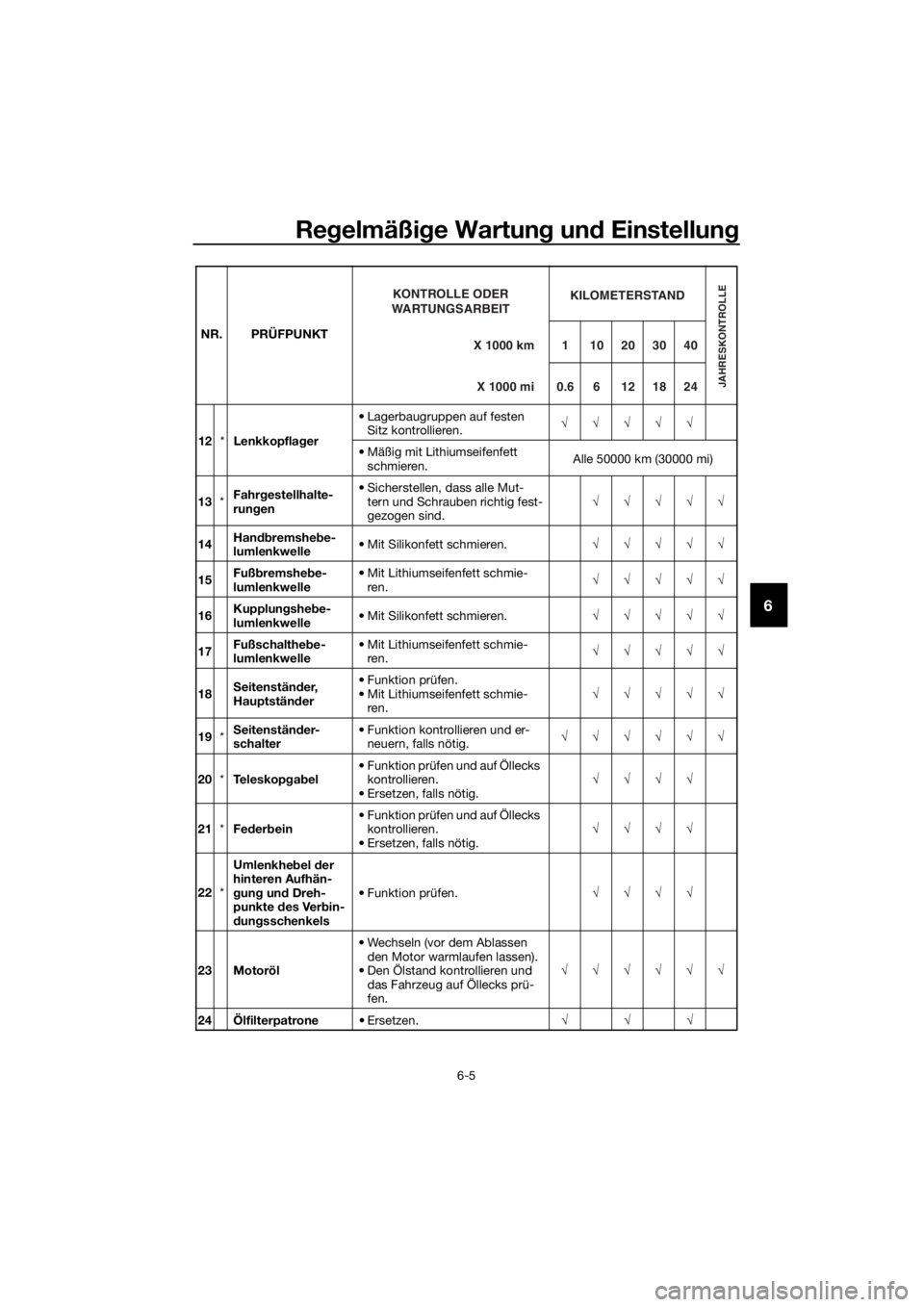

Regelmäßi ge Wartun g un d Einstellun g
6-5
6
12*Lenkkopfla ger • Lagerbaugruppen auf festen
Sitz kontrollieren. √√√√√
• Mäßig mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
13 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Mut-
tern und Schrauben richtig fest-
gezogen sind. √√√√√
14 Han
dbremshe be-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
15 Fuß
bremshe be-
lumlenkwelle • Mit Lithiumseifenfett schmie-
ren. √√√√√
16 Kupplun
gshe be-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
17 Fußschalthe
be-
lumlenkwelle • Mit Lithiumseifenfett schmie-
ren. √√√√√
18 S
eitenstän der,
Hauptständ er• Funktion prüfen.
• Mit Lithiumseifenfett schmie-
ren. √√√√√
19 *S
eitenstän der-
schalter • Funktion kontrollieren und er-
neuern, falls nötig. √√√√√√
20 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
21 *Fe der bein • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
22 *Um

lenkhe bel der
hinteren Aufhän-
g un g un d Dreh-
punkte des Ver bin-
d un gsschenkels • Funktion prüfen.
√√√√
23 Motoröl • Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prü-
fen. √√√√√√
24 Ölfilterpatrone •Ersetzen. √√√
NR. PRÜFPUNKT
X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.66121824
UBP9G1G0.book Page 5 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-6
6
GAU72841
HINWEIS
Luftfilter
 Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das
ersetzt werden muss. Nicht mit Druckluft reinigen, da es sonst beschädigt werden
würde.
 Das Luftfiltereinsatz muss häufiger ersetzt werden, wenn oft in feuchter oder staubiger
Umgebung gefahren wird.
Wartung der hydraulischen Bremse und Kupplung  Regelmäßig die Bremsflüssigkeits- und Kupplungsflüssigkeits-Vorratsbehälter kont-
rollieren. Erforderlichenfalls nachfüllen.
25 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Wechseln. Alle 3 Jahre
26 *Achsantrie bsöl • Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen. √√√√√
• Wechseln. √√√
27 *Vo r
derra d- un d
Hinterra d-Brems-
lichtschalter • Funktion prüfen.
√√√√√√
28 *S
ich bewe gen de
Teile un d S eilzü ge • Schmieren.
√√√√√
29 *Gas
dreh griff ge-
häuse un d S eilzu g• Funktion und Spiel kontrollie-
ren.
• Das Spiel des Gaszugs einstel- len, falls nötig.
• Gasdrehgriffgehäuse, Seilzug und Griffheizungskabel schmie-
ren. √√√√√
30 *Lichter,
Sig nale
un d S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len. √√√√√√
NR. PRÜFPUNKT
X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.6 6 12 18 24
UBP9G1G0.book Page 6 Thursday, September 6, 2018 4:46 PM
