Regelmäßi ge Wartun g un d Einstellun g
6-15
6
GAU85450
Warum Yamalu be
YAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
GAU20017
Achsantrie bsöl
Das Achsantriebsgehäuse muss vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re- parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle der Stand des
Achsantriebsöls geprüft und das Öl ge-
wechselt werden.
WARNUNG
GWA10371
 Darauf achten, d ass keine Fremd-
körper in d as Achsantrie bsg ehäuse
ein drin gen.
 Darauf achten, dass kein Öl auf Rä-
d er un d Reifen gerät.
Achsantrie bsölstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen.
HINWEIS
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Achsantriebsöl-Einfüllschraub-verschluss mit seiner Dichtung her-
ausdrehen und den Ölstand im Achs-
antriebsgehäuse prüfen.
HINWEIS
Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen.
UBP9G1G0.book Page 15 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-16
6
3. Falls der Ölstand nicht bis zum Rand
der Einfüllöffnung reicht, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
4. Die Dichtung auf Beschädigung über- prüfen und, falls beschädigt, erneu-
ern.
5. Den Achsantriebsöl-Einfüllschraub- verschluss mit seiner Dichtung ein-
schrauben und anschließend vor-
schriftsmäßig festziehen.
Achsantrie bsöl wechseln
1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Ein Ölauffanggefäß unter das Achsan- triebsgehäuse stellen, um das Altöl
aufzufangen.
3. Den Achsantriebsöl-Einfüllschraub- verschluss und die Achsantriebsöl-
Ablassschraube mit ihren Dichtungen
herausdrehen, um das Achsantriebsöl
ablassen. 4. Die Achsantriebsöl-Ablassschraube
mit ihrer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
5. Achsantriebsöl der empfohlenen Sor- te bis zum Rand der Einfüllöffnung
nachfüllen.
6. Die Dichtung des Einfüllschraubver- schlusses auf Beschädigung überprü-
fen und, falls beschädigt, erneuern.
7. Den Einfüllschraubverschluss mit sei- ner Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
1. Achsantriebsöl-Einfüllschraubverschluss
2. Dichtung
3. Korrekter Ölstand
Anzu gsmoment:
Achsantriebsöl-Einfüllschraubver-
schluss: 23 N·m (2.3 kgf·m, 17 lb·ft)
12
3
1. Achsantriebsöl-Einfüllschraubverschluss
2. Achsantriebsöl-Ablassschraube
3. Dichtung
Anzu gsmoment:
Achsantriebsöl-Ablassschraube: 23 N·m (2.3 kgf·m, 17 lb·ft)
Empfohlene Ölsorte: Yamaha Original-Kardangetriebeöl
SAE 80W-90 API GL-5 oder Hypo-
id-Getriebeöl SAE 80 API GL-4
Füllmeng e:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Anzu gsmoment:
Achsantriebsöl-Einfüllschraubver-
schluss: 23 N·m (2.3 kgf·m, 17 lb·ft)
23
1
UBP9G1G0.book Page 16 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-17
6
8. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.GAUS1203
Kühlflüssi gkeit
Der Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.
HINWEIS
Wenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU20097Kühlflüssi gkeitsstan d prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen. 1. Das Fahrzeug auf eine ebene Fläche stellen.
2. Auf den Kühlflüssigkeitsstand im Aus-
gleichsbehälter blicken, während das
Fahrzeug gerade steht.
Empfohlene Kühlflüssi
gkeit:
Kühlflüssigkeit YAMALUBE
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung): 0.26 L (0.27 US qt, 0.23 Imp.qt)
Kühler (einschließlich aller Kanäle): 1.83 L (1.93 US qt, 1.61 Imp.qt)
UBP9G1G0.book Page 17 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-18
6
3. Befindet sich der Kühlflüssigkeits-
stand an oder unter der Minimalstand-
Markierung, den Deckel des Kühlmit-
tel-Ausgleichsbehälters abnehmen.
WARNUNG! Nur den Kühlflüssi g-
keits-Aus gleichs behälter deckel
öffnen. Niemals versuchen, den
Kühler-Verschluss deckel bei hei-
ßem Motor a bzunehmen.
[GWA15162]
4. Kühlflüssigkeit bis zur Maximalstand-
Markierung nachfüllen. ACHTUNG:
Wenn keine Kühlflüssi gkeit zur Ver-
fü gun g steht, kann statt dessen de-
stilliertes Wasser o der weiches Lei-
tun gswasser benutzt wer den. Kein
hartes Wasser o der Salzwasser
verwen den, da dies dem Motor
scha det. Wenn Wasser anstelle von
Kühlflüssi gkeit verwen det wur de,
tauschen Sie es so schnell wie mö
glich durch Kühlflüssi gkeit aus,
d a sonst das Kühlsystem nicht ge-
g en Frost un d Korrosion geschützt
ist. Wenn der Kühlflüssi gkeit Was-
ser hinzu gefü gt wur de, den Frost-
schutzmittelg ehalt der Kühlflüssi g-
keit so bal d wie mö glich von einer
Yamaha-Fachwerkstatt ü berpr
üfen
lassen, da sonst d ie Wirksamkeit
d es Kühlmittels re duziert wir d.

[GCA10473]
5. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
GAU33032Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382]
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2
13
1
UBP9G1G0.book Page 18 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-19
6
GAU36765
Luftfiltereinsatz
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
GAU44735
Leerlaufdrehzahl prüfen
Prüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
Leerlauf drehzahl:
1050–1150 U/min
UBP9G1G0.book Page 19 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-20
6
GAU21386
Spiel des Gas dreh griffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21403
Ventilspiel
Die Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.
HINWEIS
Diese Wartung muss bei kaltem Motor
durchgeführt werden.
1. Spiel des Gasdrehgriffs
S piel des Gas dreh griffs:
3.0–5.0 mm (0.12–0.20 in)
1
UBP9G1G0.book Page 20 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-21
6
GAU64412
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb ung stemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
und hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck un d Zu behör, das für d ieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen. Reifenluft
druck – kalt:
1 Person:
Vo r n :225 kPa (2.25 kgf/cm2, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi)
2 Personen: Vo r n :
225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zula dun g:
Fahrzeug: 204 kg (450 lb)
Die maximale Zuladung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.

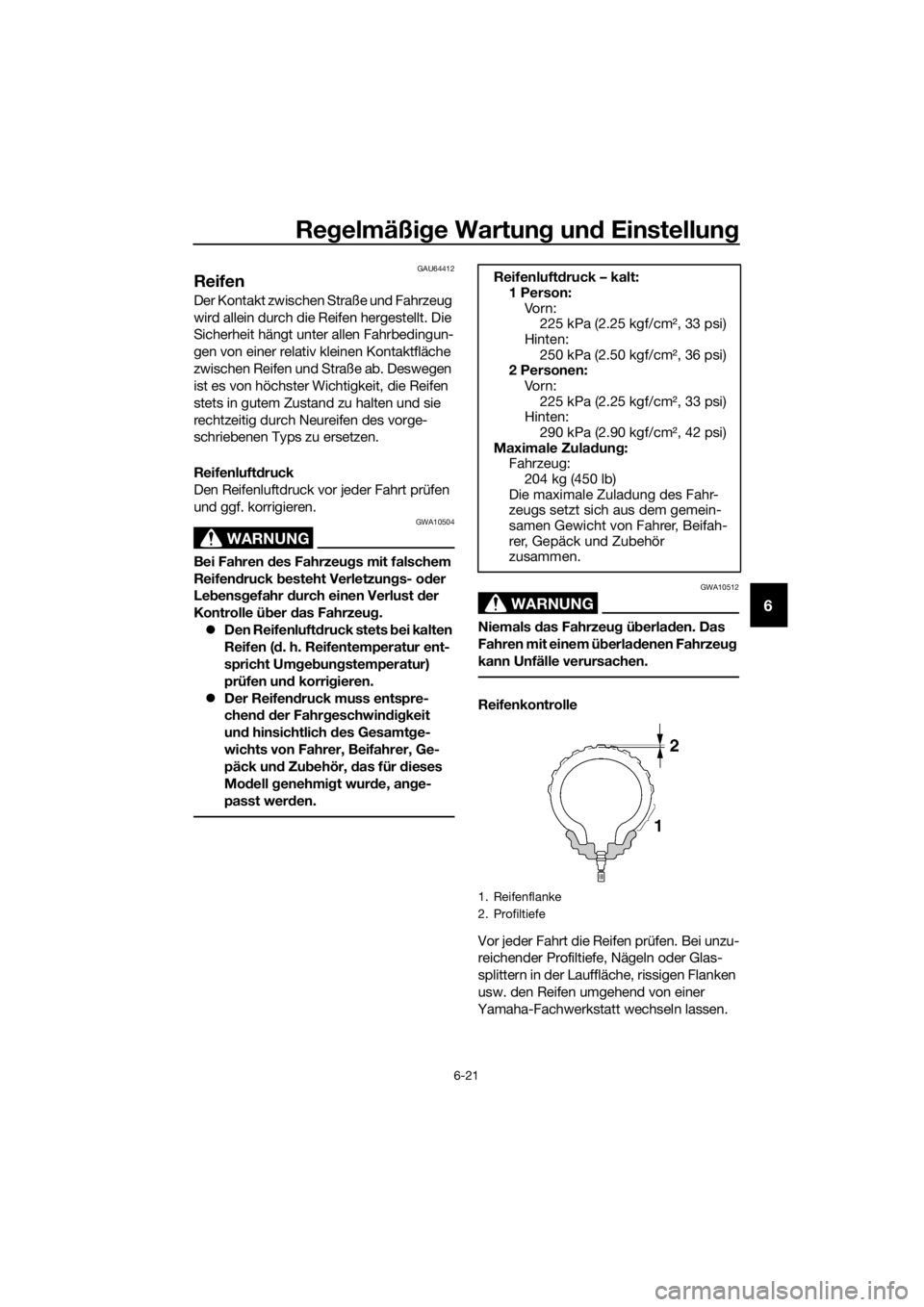

1. Reifenflanke
2. Profiltiefe
UBP9G1G0.book Page 21 Thursday, September 6, 2018 4:46 PM

Regelmäßi ge Wartun g un d Einstellun g
6-22
6
HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie den Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi

t mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10902
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An-
d erenfalls kann sich das Fahrver-
halten des Motorra ds än dern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Nur die unten auf geführten Reifen-
ventile un d Ventileinsätze verwen-
d en, um Luftverlust währen d d er
Fahrt zu vermei den.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
Min
destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)

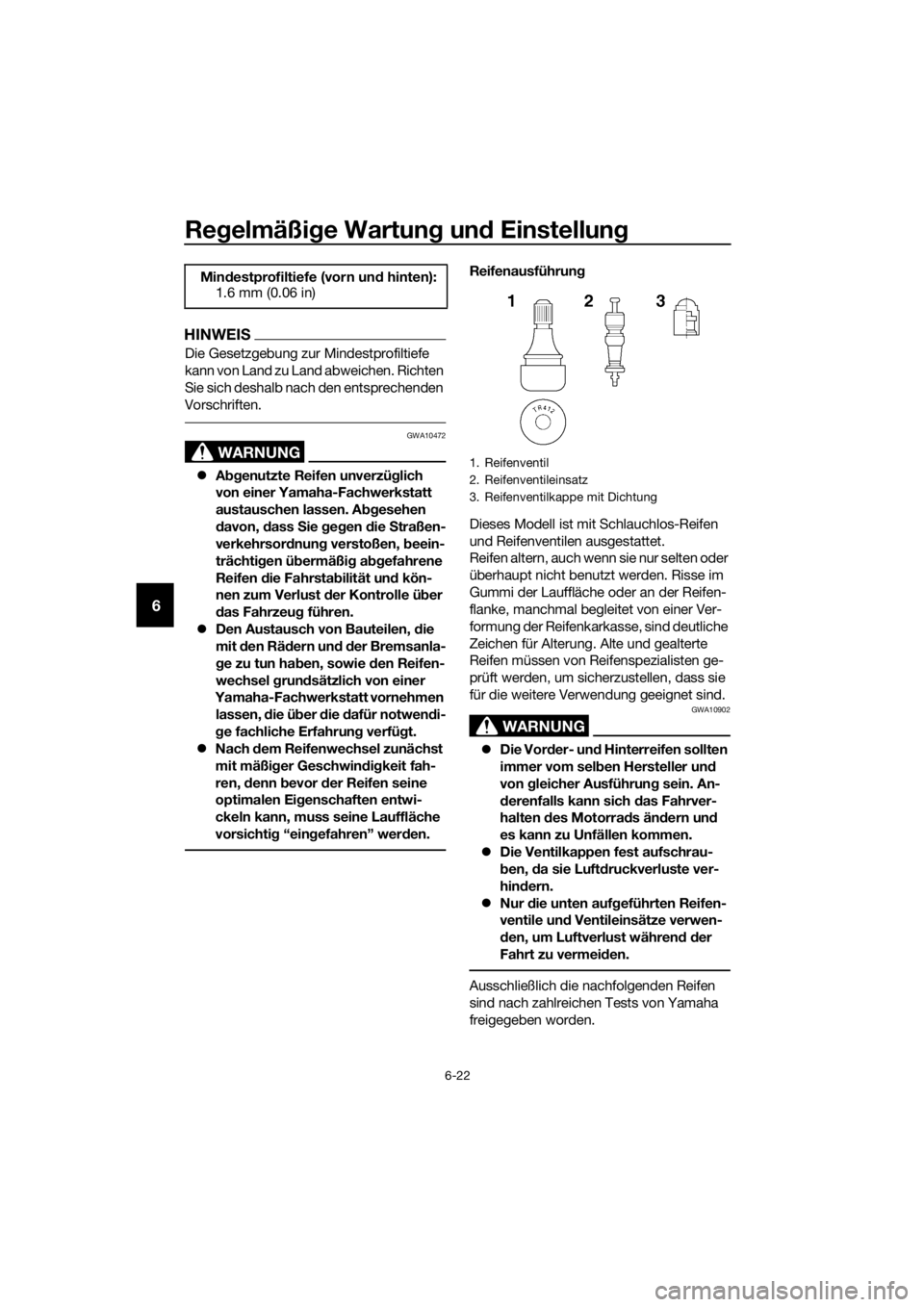

1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
UBP9G1G0.book Page 22 Thursday, September 6, 2018 4:46 PM
