Funktionen der Instrumente un d Be dienun gselemente
3-3
3
Lenker entriegeln
Aus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU59680 (Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwen dung d er Warn blinkanla ge
o der der Blinker ü ber einen län geren
Zeitraum wir d d ie Batterie entla den.
GAU4939G
Kontrollleuchten un d Warnleuch-
ten
GAU11032Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
1. Drücken.
2. Abbiegen.
12

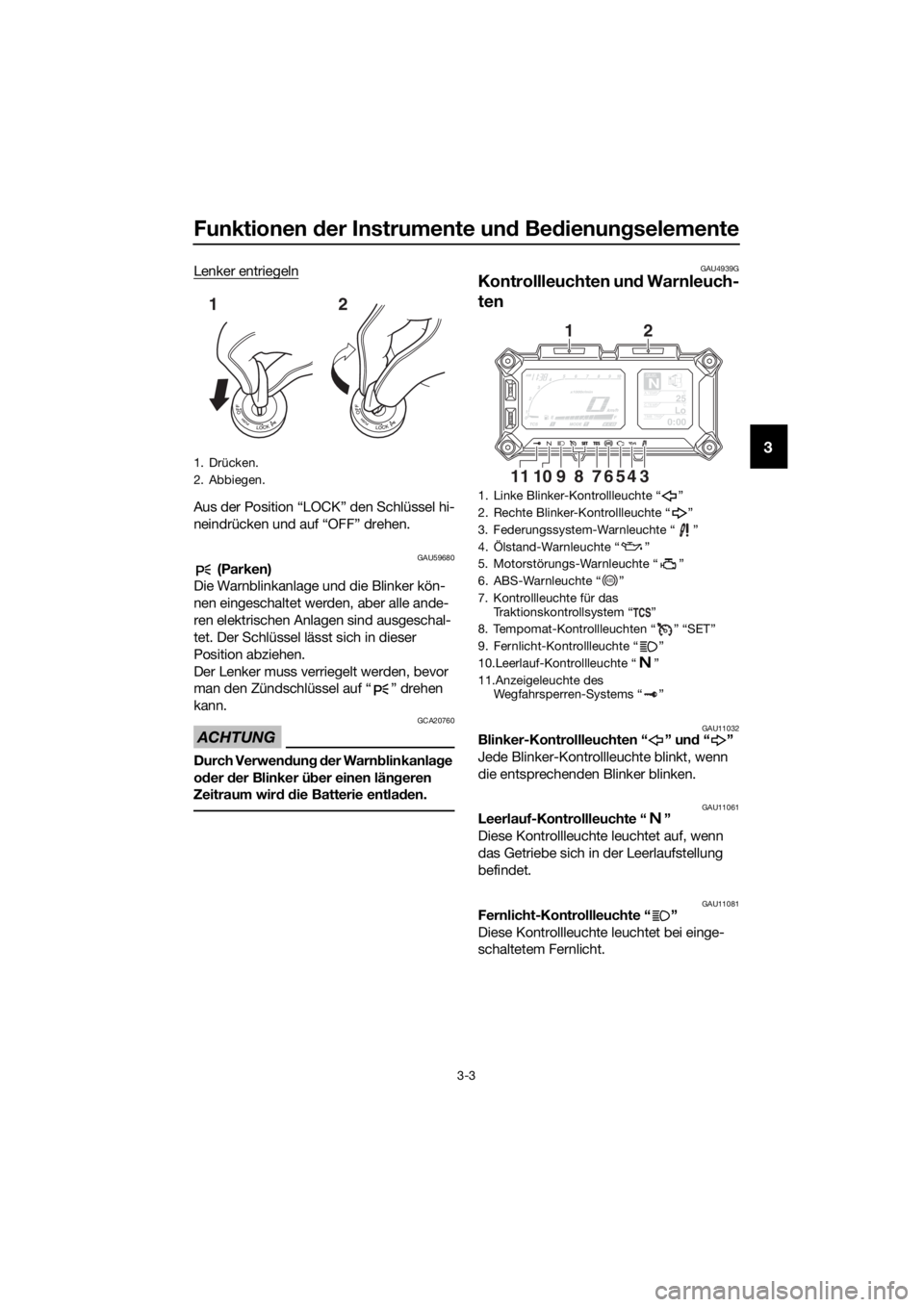

1. Linke Blinker-Kontrollleuchte “ ”
2. Rechte Blinker-Kontrollleuchte “ ”
3. Federungssystem-Warnleuchte “ ”
4. Ölstand-Warnleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
6. ABS-Warnleuchte “ ”
7. Kontrollleuchte für das Traktionskontrollsystem “ ”
8. Tempomat-Kontrollleuchten “ ” “SET”
9. Fernlicht-Kontrollleuchte “ ”
10.Leerlauf-Kontrollleuchte “ ”
11.Anzeigeleuchte des Wegfahrsperren-Systems “ ”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
34567981011
12
ABS
UBP9G1G0.book Page 3 Thursday, September 6, 2018 4:46 PM

Funktionen der Instrumente un d Be dienung selemente
3-4
3
GAU11259Ölstand-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf. Um Motorschäden
zu vermeiden, sollte das Motoröl so schnell
wie möglich nachgefüllt werden.
Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
Falls im Ölstand-Prüfstromkreis ein Prob-
lem erkannt wird, blinkt die Ölstand-Warn-
leuchte wiederholt. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.
HINWEIS
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Schaltet
sich die Leuchte nicht ein oder bleibt sie
eingeschaltet, nachdem bestätigt wurde,
dass der Ölstand korrekt ist (siehe Seite
6-12), sollten Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
GAU58402Tempomat-Kontrollleuchten “ ” un d
“ S ET”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist. (Siehe Seite
3-6.)
HINWEIS
Beim Starten des Fahrzeugs sollten diese
Leuchten für einige Sekunden aufleuchten
und dann erlöschen. Falls sich die Leuch-
ten nicht einschalten, das Fahrzeug von ei-
nem Yamaha-Händler überprüfen lassen.
GAU73172Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las- sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.
HINWEIS
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
GAU58532AB S-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn das Fahrzeug einge-
schaltet wird und sie erlischt, sobald eine
Fahrgeschwindigkeit von 10 km/h (6 mi/h)
oder höher erreicht ist.
Wenn die ABS-Warnleuchte:  beim Einschalten des Fahrzeugs nicht
aufleuchtet
 nicht erlischt, sobald mit 10 km/h
(6 mi/h) gefahren wird
 während der Fahrt aufleuchtet oder
blinkt
arbeitet das ABS (3-26) möglicherweise
nicht korrekt. Tritt eine der oben genannten
Bedingungen auf, lassen Sie das Fahrzeug
sobald wie möglich von einer Yamaha-
Fachwerkstatt überprüfen.
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte während d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge-
nannten Fälle, o der wenn die Warn-
leuchte ü berhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren d er Räder
währen d einer Not bremsun g zu vermei-
ABS
UBP9G1G0.book Page 4 Thursday, September 6, 2018 4:46 PM

Funktionen der Instrumente un d Be dienun gselemente
3-5
3
den. Lassen S ie das das Bremssystem
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.
GAU74082Kontrollleuchte für d as
Traktionskontrollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet diese Kontrollleuchte.
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU55393Fe derun gssystem-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
elektronisch einstellbaren Federungssys-
tem ein Problem erkannt wird.
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU73120Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert. Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kon-
trollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System
erkannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem
Muster), das Fahrzeug von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
HINWEIS
Wenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende.
1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
UBP9G1G0.book Page 5 Thursday, September 6, 2018 4:46 PM

Funktionen der Instrumente un d Be dienung selemente
3-6
3
GAU59132
Tempomat
Dieses Modell ist mit einem Tempomaten
ausgestattet, um eine eingestellte Ge-
schwindigkeit konstant zu halten.
Der Tempomat funktioniert nur, wenn im 3.
Gang mit einer Geschwindigkeit zwischen
etwa 50 km/h (31 mi/h) und 100 km/h
(62 mi/h), im 4. Gang mit einer Geschwin-
digkeit zwischen etwa 50 km/h (31 mi/h)
und 150 km/h (93 mi/h) oder im 5. oder 6.
Gang mit einer Geschwindigkeit zwischen
etwa 50 km/h (31 mi/h) und 180 km/h
(112 mi/h) gefahren wird.
WARNUNG
GWA16341
Unsach gemäße Verwen dun g d es
Tempomaten kann zu einem Kont-
rollverlust un d, d araus fol gen d, zu
einem Unfall führen. Aktivieren Sie
d en Tempomaten nicht bei dichtem
Verkehr, schlechtem Wetter o der
währen d d er Fahrt auf kurvenrei-
chen, rutschi gen, hü geli gen, rauen
S traßen o der auf Schotterpisten.
 Wenn das Fahrzeu g b er gauf o der
b er gab fährt, kann der Tempomat
mö glicherweise die ein gestellte
Geschwin dig keit nicht konstant
halten.
 Um eine un bea bsichti gte Aktivie-
run g d es Tempomaten zu verhin-
d ern, schalten Sie ihn aus, wenn er
nicht verwen det
wir d. Ver gewissern
S ie sich, dass die Tempomat-
Kontrollleuchte “ ” aus ist.
Aktivieren un d einstellen d es Tempoma-
ten

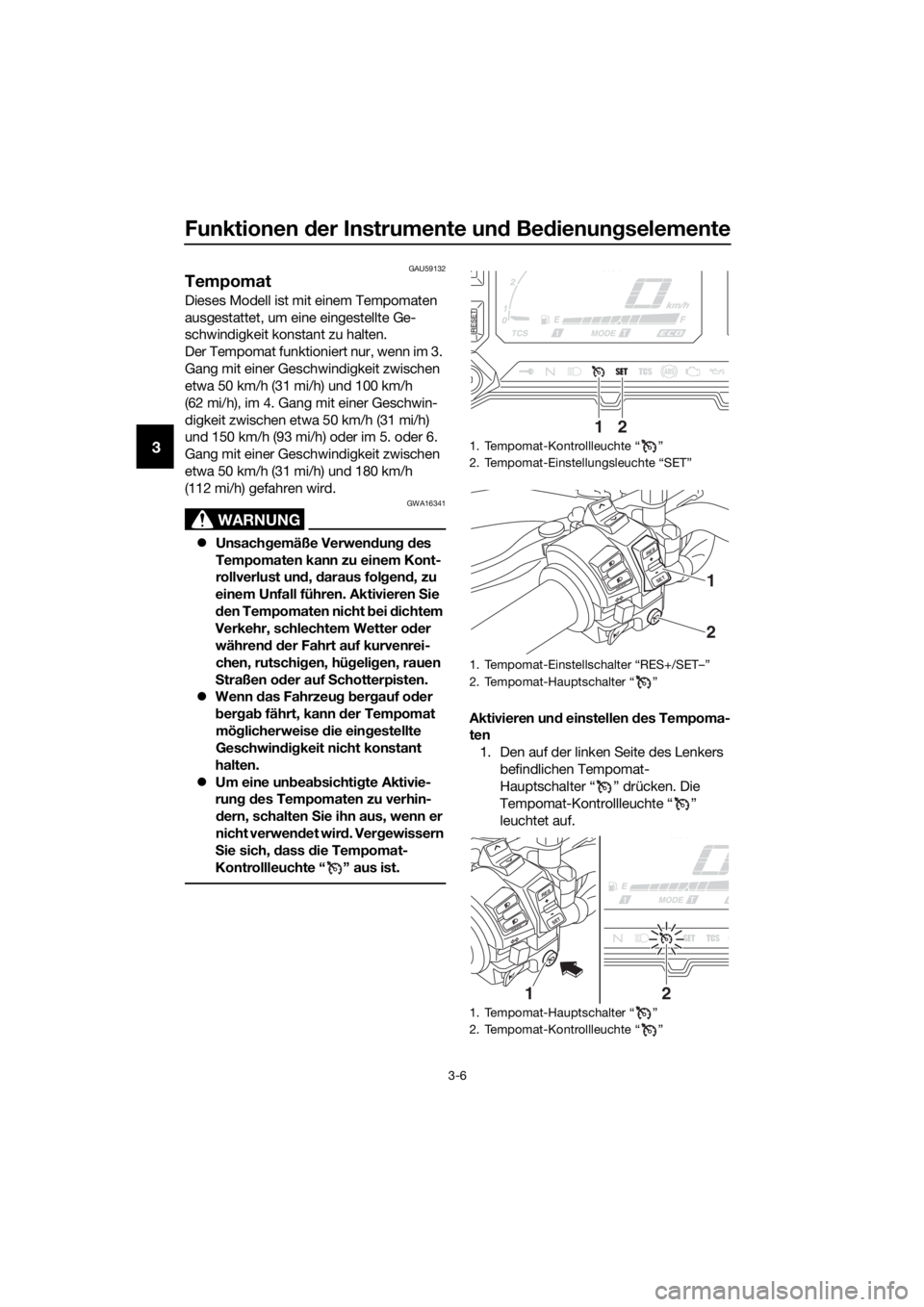

1. Den auf der linken Seite des Lenkers befindlichen Tempomat-
Hauptschalter “ ” drücken. Die
Tempomat-Kontrollleuchte “ ”
leuchtet auf.
1. Tempomat-Kontrollleuchte “ ”
2. Tempomat-Einstellungsleuchte “SET”
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Hauptschalter “ ”
1. Tempomat-Hauptschalter “ ”
2. Tempomat-Kontrollleuchte “ ”
12
RES
SETPA S S
2
1
RES
SETPA S S
21
UBP9G1G0.book Page 6 Thursday, September 6, 2018 4:46 PM

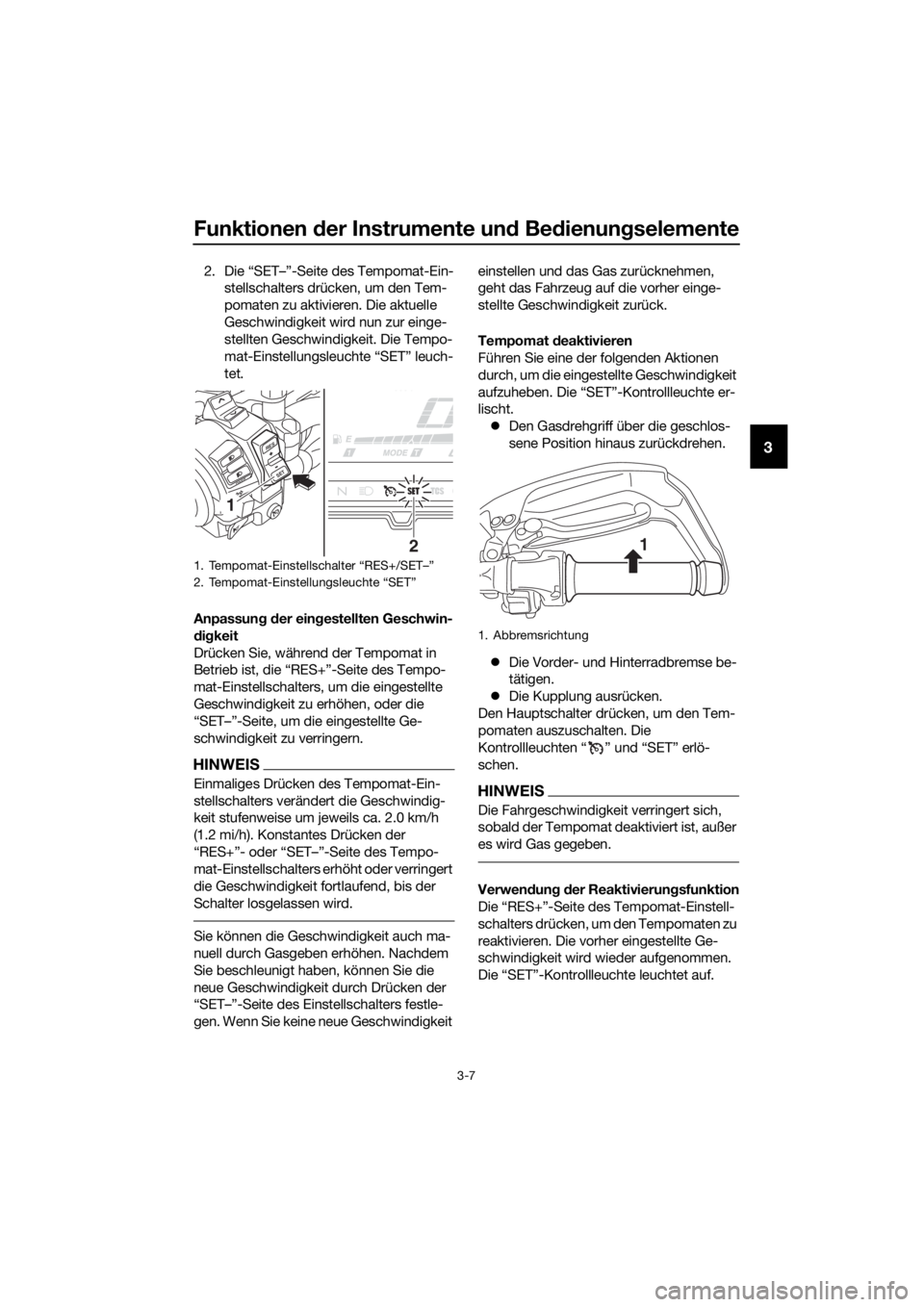

Funktionen der Instrumente un d Be dienun gselemente
3-7
3
2. Die “SET–”-Seite des Tempomat-Ein-
stellschalters drücken, um den Tem-
pomaten zu aktivieren. Die aktuelle
Geschwindigkeit wird nun zur einge-
stellten Geschwindigkeit. Die Tempo-
mat-Einstellungsleuchte “SET” leuch-
tet.
Anpassun g d er ein gestellten Geschwin-
d ig keit
Drücken Sie, während der Tempomat in
Betrieb ist, die “RES+”-Seite des Tempo-
mat-Einstellschalters, um die eingestellte
Geschwindigkeit zu erhöhen, oder die
“SET–”-Seite, um die eingestellte Ge-
schwindigkeit zu verringern.
HINWEIS
Einmaliges Drücken des Tempomat-Ein-
stellschalters verändert die Geschwindig-
keit stufenweise um jeweils ca. 2.0 km/h
(1.2 mi/h). Konstantes Drücken der
“RES+”- oder “SET–”-Seite des Tempo-
mat-Einstellschalters erhöht oder verringert
die Geschwindigkeit fortlaufend, bis der
Schalter losgelassen wird.
Sie können die Geschwindigkeit auch ma-
nuell durch Gasgeben erhöhen. Nachdem
Sie beschleunigt haben, können Sie die
neue Geschwindigkeit durch Drücken der
“SET–”-Seite des Einstellschalters festle-
gen. Wenn Sie keine neue Geschwindigkeit einstellen und das Gas zurücknehmen,
geht das Fahrzeug auf die vorher einge-
stellte Geschwindigkeit zurück.
Tempomat
deaktivieren
Führen Sie eine der folgenden Aktionen
durch, um die eingestellte Geschwindigkeit
aufzuheben. Die “SET”-Kontrollleuchte er-
lischt.
 Den Gasdrehgriff über die geschlos-
sene Position hinaus zurückdrehen.
 Die Vorder- und Hinterradbremse be-
tätigen.
 Die Kupplung ausrücken.
Den Hauptschalter drücken, um den Tem-
pomaten auszuschalten. Die
Kontrollleuchten “ ” und “SET” erlö-
schen.
HINWEIS
Die Fahrgeschwindigkeit verringert sich,
sobald der Tempomat deaktiviert ist, außer
es wird Gas gegeben.
Verwen dung d er Reaktivierun gsfunktion
Die “RES+”-Seite des Tempomat-Einstell-
schalters drücken, um den Tempomaten zu
reaktivieren. Die vorher eingestellte Ge-
schwindigkeit wird wieder aufgenommen.
Die “SET”-Kontrollleuchte leuchtet auf.
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Einstellungsleuchte “SET”
R ES
SETPAS S
2
1
1. Abbremsrichtung
1
UBP9G1G0.book Page 7 Thursday, September 6, 2018 4:46 PM

Funktionen der Instrumente un d Be dienung selemente
3-8
3
WARNUNG
GWA16351
Es ist g efährlich, die Reaktivierun gs-
funktion zu verwen den, wenn die vorher
ein gestellte Geschwin dig keit für d ie mo-
mentanen Be din gun gen zu hoch ist.
HINWEIS
Wird, während das System in Betrieb ist,
der Hauptschalter gedrückt, wird das Sys-
tem komplett ausgeschaltet und die vorher
eingestellte Geschwindigkeit wird gelöscht.
Die Reaktivierungsfunktion kann erst wie-
der verwendet werden, nachdem eine neue
Geschwindigkeit eingestellt wurde.
Automatische Deaktivierung des Tempo-
maten
Der Tempomat dieses Modells wird elekt-
ronisch gesteuert und ist mit anderen Steu-
erungssystemen verknüpft. Der Tempomat
wird unter einer der folgenden Bedingun-
gen automatisch deaktiviert:
 Der Tempomat kann die eingestellte
Geschwindigkeit nicht halten.
 Radrutschen oder Durchdrehen wird
erkannt. (Wenn das Traktionskontroll-
system nicht ausgeschaltet wurde,
funktioniert das Traktionskontrollsys-
tem weiter.)
 Der Motorstart-/stoppschalter wurde
auf “ ” gestellt.
 Der Motor stoppt.
 Der Seitenständer wird herunterge-
klappt.
Wird der Tempomat während der Fahrt mit
eingestellter Geschwindigkeit wegen einer
der oben genannten Bedingungen deakti-
viert, erlischt die “ ”-Kontrollleuchte und
die “SET”-Kontrollleuchte blinkt 4 Sekun-
den lang und erlischt anschließend.
Wenn nicht mit eingestellter Geschwindig-
keit gefahren wird und der Motorstart-
/stoppschalter wird auf “ ” gestellt, der
Motor stoppt oder der Seitenständer wird heruntergeklappt, erlischt die “ ”-Kont-
rollleuchte (die “SET”-Kontrollleuchte blinkt
nicht).
Wenn der Tempomat automatisch deakti-
viert wurde, halten Sie an und vergewissern
Sie sich, dass Ihr Fahrzeug sich in einem
guten Betriebszustand befindet.
Bevor Sie den Tempomaten wieder ver-
wenden, aktivieren Sie ihn mit dem Haupt-
schalter.
HINWEIS
In manchen Fällen, wenn das Fahrzeug
bergauf oder bergab fährt, kann der Tem-
pomat möglicherweise die eingestellte Ge-
schwindigkeit nicht konstant halten.
 Wenn das Fahrzeug bergauf fährt,
kann die aktuelle Geschwindigkeit un-
ter die eingestellte Geschwindigkeit
abfallen. Wenn dies eintritt, beschleu-
nigen Sie durch Gasgeben auf die ge-
wünschte Geschwindigkeit.
 Wenn das Fahrzeug bergab fährt,
kann die aktuelle Geschwindigkeit
über die eingestellte Geschwindigkeit
ansteigen. Wenn dies eintritt, kann der
Einstellschalter nicht zur Anpassung
der eingestellten Geschwindigkeit
verwendet werden. Bremsen Sie, um
die Geschwindigkeit zu verringern.
Wenn die Bremsen betätigt werden,
wird der Tempomat deaktiviert.
UBP9G1G0.book Page 8 Thursday, September 6, 2018 4:46 PM

Funktionen der Instrumente un d Be dienun gselemente
3-9
3
GAU80551
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Einstellun gen an d er Multifunkti-
onsanzei ge verän dert werd en, ist das
Fahrzeug anzuhalten. Das Än dern von
Einstellung en während d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet:  Geschwindigkeitsmesser
 Drehzahlmesser
 Uhr
 Kraftstoffmesser
 Öko-Anzeige
 Ganganzeige
 Antriebsmodus-Anzeige
 Traktionskontrollsystem-Anzeige
 Funktionsanzeige
 Informationsanzeige 
Einstellmodus
HINWEIS
Der Wahlknopf “ / ” und der Menü-
Wahlknopf “MENU” befinden sich auf der
linken Seite des Lenkers. Mit diesen Knöp-
fen können Sie die Einstellungen der Multi-
funktionsmesser-Einheit kontrollieren und
ändern.
HINWEIS
Der Zündschlüssel muss auf “ON” gestellt
sein, bevor Sie den Wahlknopf “ / ”,
den Menü-Wahlknopf “MENU”, den “RE-
SET”-Knopf und den “TCS”-Knopf verwen-
den können.
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Zum Umschalten zwischen Kilometern und
Meilen siehe “Einheiten auswählen” auf
Seite 3-18.

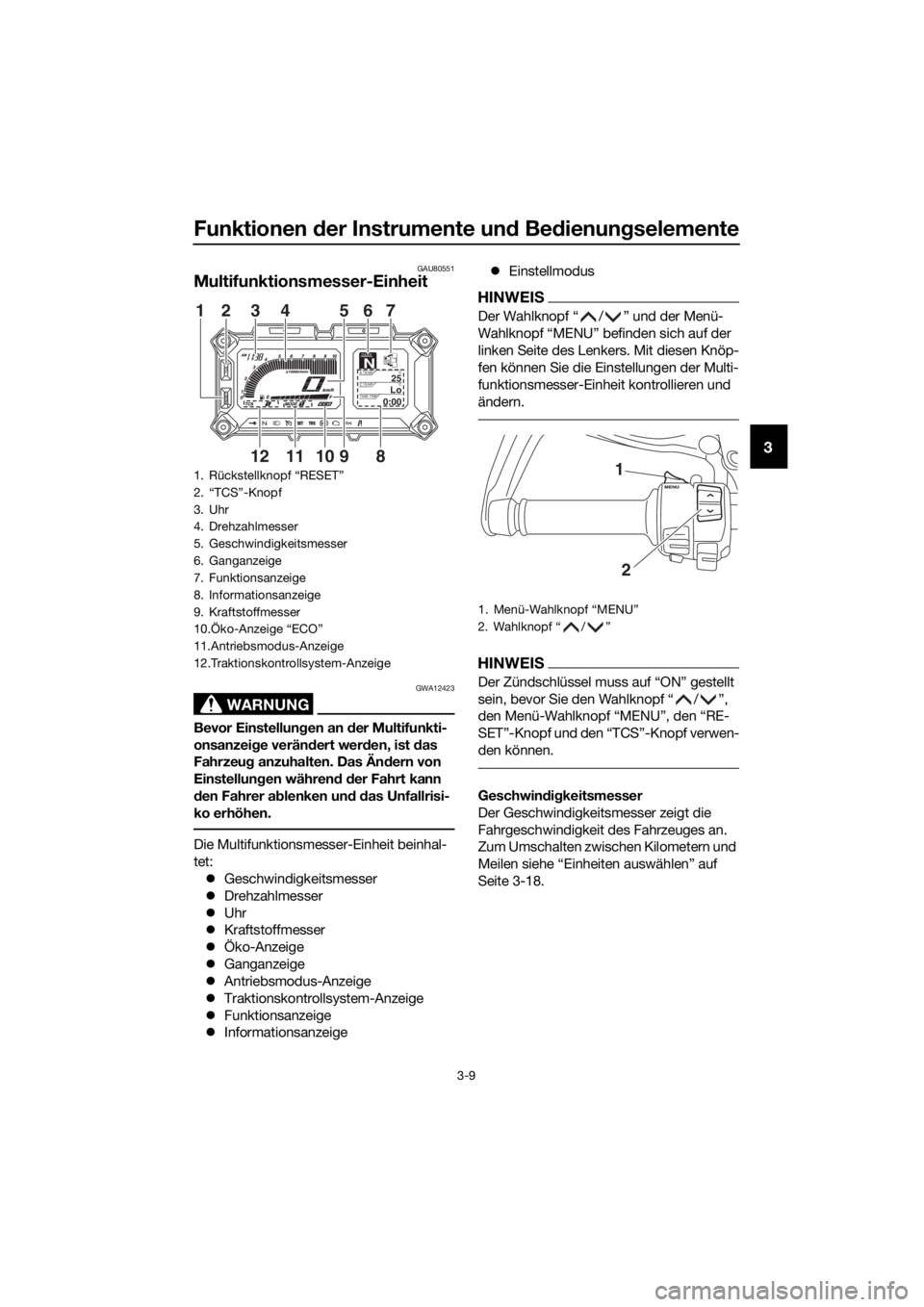

1. Rückstellknopf “RESET”
2. “TCS”-Knopf
3. Uhr
4. Drehzahlmesser
5. Geschwindigkeitsmesser
6. Ganganzeige
7. Funktionsanzeige
8. Informationsanzeige
9. Kraftstoffmesser
10.Öko-Anzeige “ECO”
11.Antriebsmodus-Anzeige
12.Traktionskontrollsystem-Anzeige
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
89101112
12 3 56
74
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1
2
UBP9G1G0.book Page 9 Thursday, September 6, 2018 4:46 PM

Funktionen der Instrumente un d Be dienung selemente
3-10
3
Drehzahlmesser
Der Drehzahlmesser zeigt die Motordreh-
zahl.
ACHTUNG
GCA23050
Den Motor nicht im Hoch drehzahl be-
reich des Drehzahlmessers betrei ben.
Hoch drehzahl bereich: 7750 U/min un d
d arü ber
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff-
stand von “F” (voll) in Richtung “E” (leer) ab.
Wenn das letzte Segment zu blinken be-
ginnt, so bald wie möglich nachtanken.
HINWEIS
Wenn ein Problem im Kraftstoffmesser-
Stromkreis erkannt wird, beginnen die Dis-
play-Segmente des Kraftstoffmessers zu
blinken. In diesem Fall das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt überprüfen las-
sen.
Öko-Anzeig e
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.
HINWEIS
Folgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:  Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Mit konstanter Geschwindigkeit fah-
ren.
 Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.

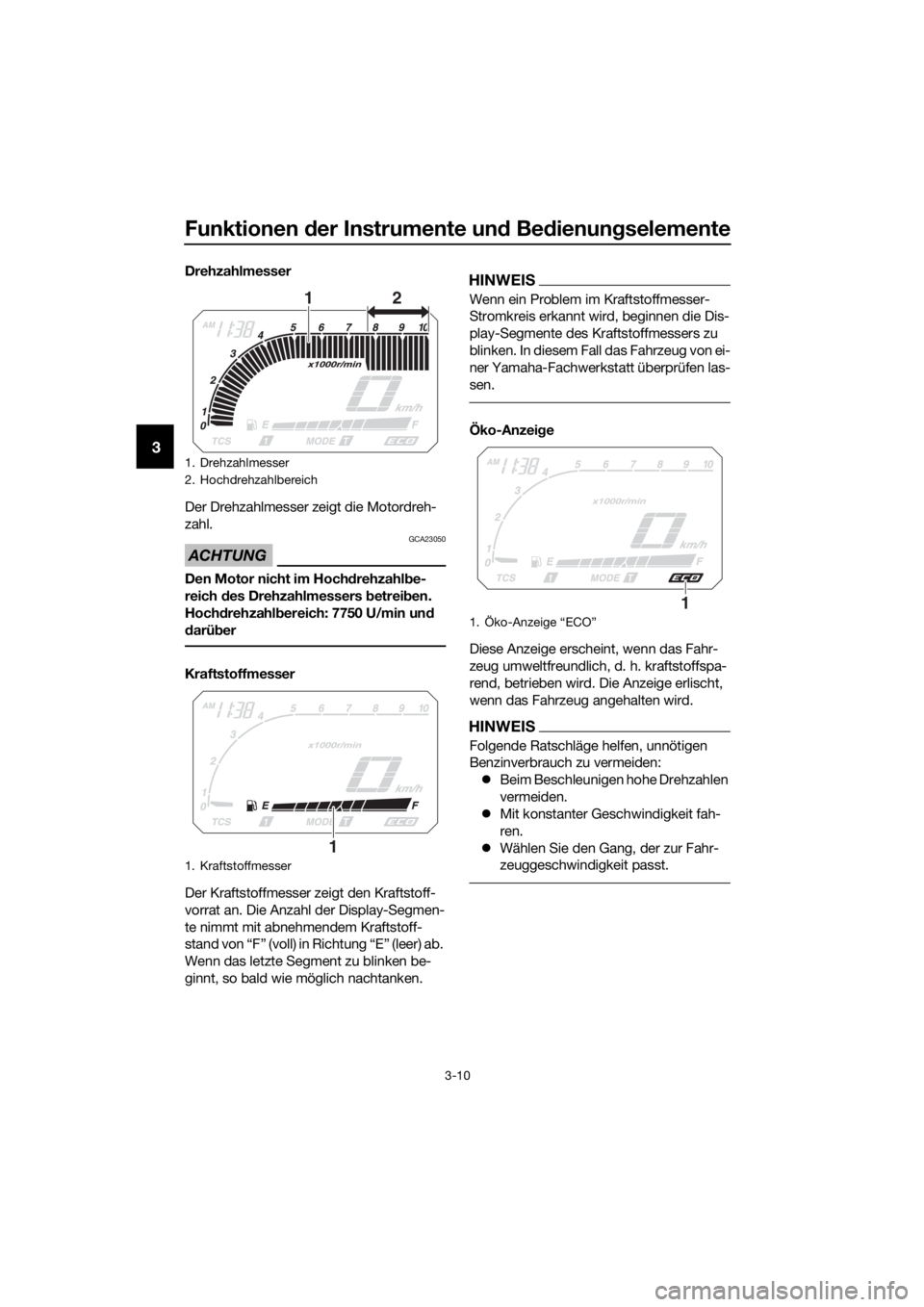

1. Drehzahlmesser
2. Hochdrehzahlbereich
1. Kraftstoffmesser
12
1
1. Öko-Anzeige “ECO”
1
UBP9G1G0.book Page 10 Thursday, September 6, 2018 4:46 PM
