4-17
4
Pour accéder au commutateur “4WD/LOCK”, ré-
gler le commutateur “2WD/4WD” sur “4WD”, puis
déplacer le levier de verrouillage du commutateur
du système d’entraînement vers la droite.
N.B. Lorsque le commutateur est réglé sur “LOCK”
ou “4WD”, l’icône et le témoin de blocage du
différentiel clignotent jusqu’à ce que le différen-
tiel se bloque ou se débloque correctement. 
Lorsque l’icône et le témoin clignotent, tourner
le guidon d’un côté à l’autre afin de faciliter le
blocage ou le déblocage du différentiel.
 En cas de conduite avant que le différentiel soit
bloqué ou débloqué correctement (c.-à-d. tant
que l’icône et le témoin clignotent), la vitesse du
véhicule restera limitée jusqu’à ce que le diffé-
rentiel se bloque ou se débloque correctement.
 Lorsque le véhicule est en mode de blocage du
différentiel, la vitesse maximale du véhicule est
limitée à 35 km/h (22 mi/h). Si un surcroît de
puissance s’avère toutefois nécessaire, enfon-
cer l’interrupteur d’annulation permet de désac-
tiver la fonction de limitation de vitesse du mode
de blocage du différentiel. (Voir page 4-14.)

AVERTISSEMENT
FWB00141Toujours rouler lentement lorsque le VTT est
en mode différentiel bloqué et se réserver plus
de temps et d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
1. Commutateur du système d’entraînement On-Command
“4WD/LOCK”
2. Levier de verrouillage du commutateur du système d’entraînement
LOCK4WD
1
2
UB5K60F0.book Page 17 Monday, May 21, 2018 2:16 PM

4-18
4contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule.
FBU37201Sélecteur de mode de traction
“2WD/4WD” (YFM70KDXK /
YFM70KDHK)Arrêter le véhicule et déplacer le sélecteur du
mode de transmission à deux roues motrices au
mode de transmission à quatre roues motrices, ou vice versa. Sélectionner le mode de traction ap-
proprié au type de terrain et aux conditions de
conduite.

“2WD” (deux roues motrices) : La puissance est
transmise aux roues arrière seulement, ce qui
permet une conduite plus souple et des écono-
mies de carburant.
 “4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière, fournis-
sant un supplément de traction.
AVERTISSEMENT
FWB00164Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.

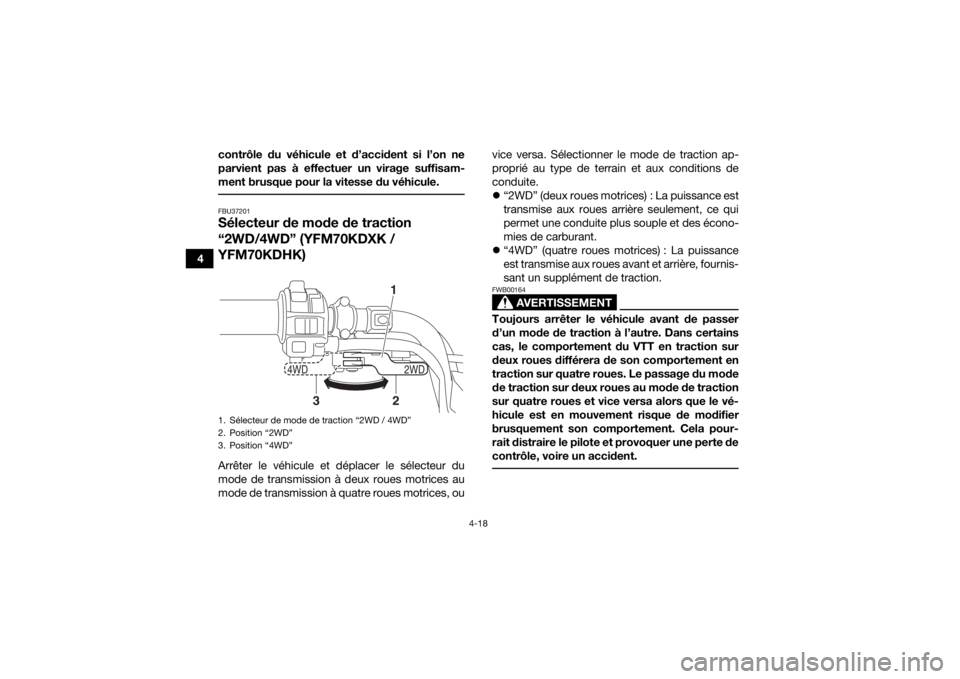

1. Sélecteur de mode de traction “2WD / 4WD”
2. Position “2WD”
3. Position “4WD”
2WD
4WD
12
3
UB5K60F0.book Page 18 Monday, May 21, 2018 2:16 PM

4-19
4
FBU18285Levier des gazAppuyer sur le levier des gaz pour augmenter le
régime moteur. La tension du ressort renvoie le le-
vier en position de repos lorsqu’il est relâché. Tou-
jours contrôler le retour normal du levier des gaz
avant de démarrer le moteur.

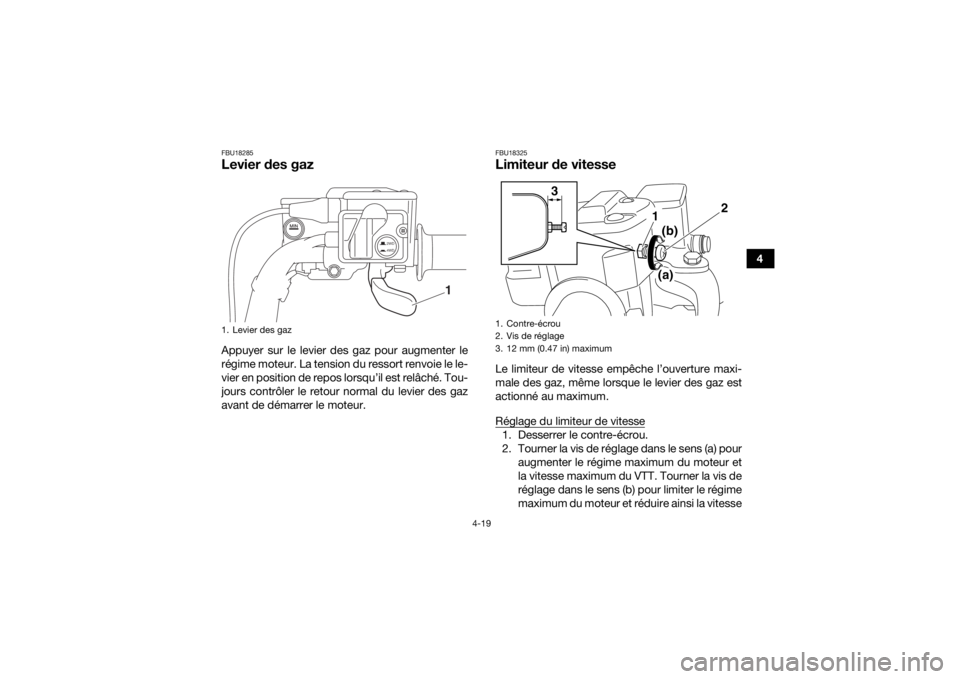

FBU18325Limiteur de vitesseLe limiteur de vitesse empêche l’ouverture maxi-
male des gaz, même lorsque le levier des gaz est
actionné au maximum.
Réglage du limiteur de vitesse1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a) pouraugmenter le régime maximum du moteur et
la vitesse maximum du VTT. Tourner la vis de
réglage dans le sens (b) pour limiter le régime
maximum du moteur et réduire ainsi la vitesse
1. Levier des gaz
2WD
4WD
1
1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
2
1
3
(b)
(a)
UB5K60F0.book Page 19 Monday, May 21, 2018 2:16 PM

4-20
4maximum du véhicule. Ne pas dévisser la vis
de réglage de plus de 12 mm (0.47 in) afin
d’éviter d’endommager le câble des gaz.
S’assurer que la garde au levier des gaz est
toujours de 3.0–5.0 mm (0.12–0.20 in). (Voir
page 8-45.) AVERTISSEMENT ! Un réglage
incorrect du limiteur de vitesse et de l’ac-
célérateur pourrait endommager le câble
des gaz et créer des problèmes d’accélé-
ration. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00242]
3. Serrer le contre-écrou.

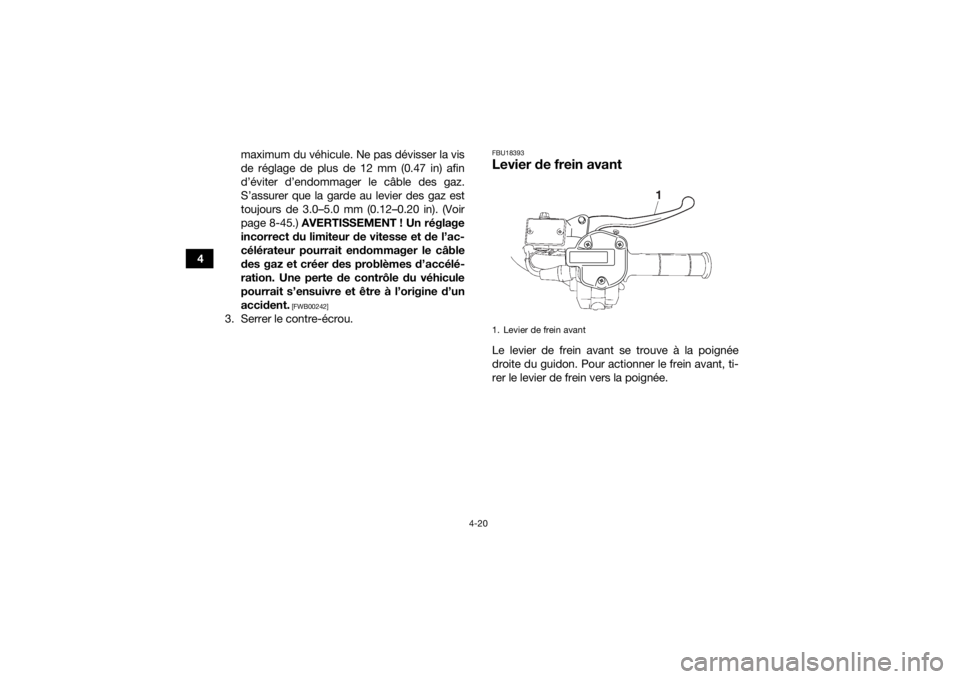

FBU18393Levier de frein avantLe levier de frein avant se trouve à la poignée
droite du guidon. Pour actionner le frein avant, ti-
rer le levier de frein vers la poignée.1. Levier de frein avant
UB5K60F0.book Page 20 Monday, May 21, 2018 2:16 PM

4-21
4

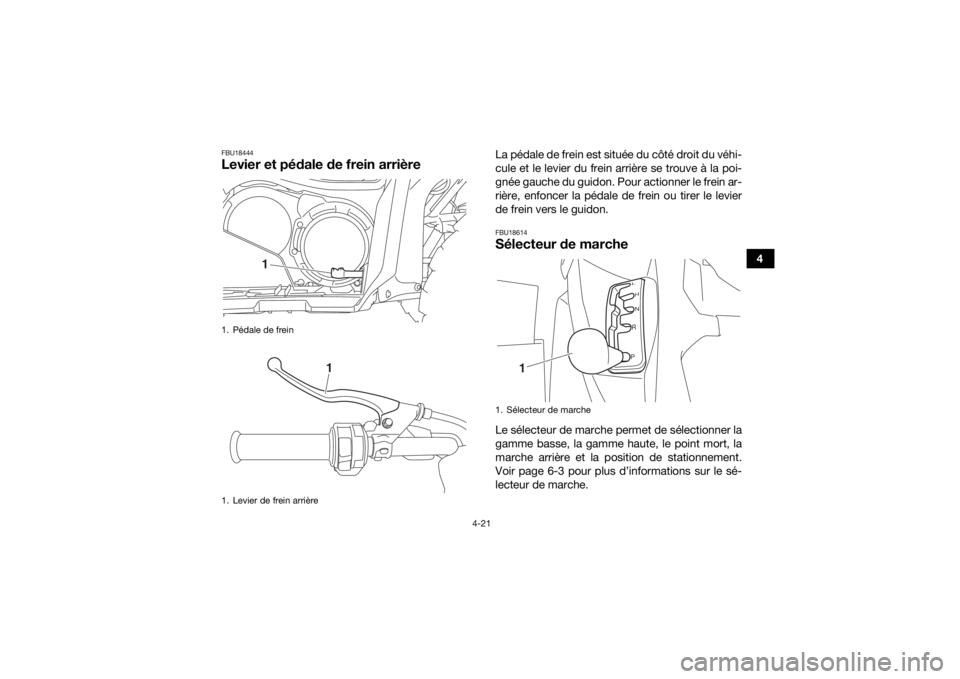

FBU18444Levier et pédale de frein arrière
La pédale de frein est située du côté droit du véhi-
cule et le levier du frein arrière se trouve à la poi-
gnée gauche du guidon. Pour actionner le frein ar-
rière, enfoncer la pédale de frein ou tirer le levier
de frein vers le guidon.FBU18614Sélecteur de marcheLe sélecteur de marche permet de sélectionner la
gamme basse, la gamme haute, le point mort, la
marche arrière et la position de stationnement.
Voir page 6-3 pour plus d’informations sur le sé-
lecteur de marche.
1. Pédale de frein
1. Levier de frein arrière
1
1
1. Sélecteur de marche
1
UB5K60F0.book Page 21 Monday, May 21, 2018 2:16 PM

4-22
4

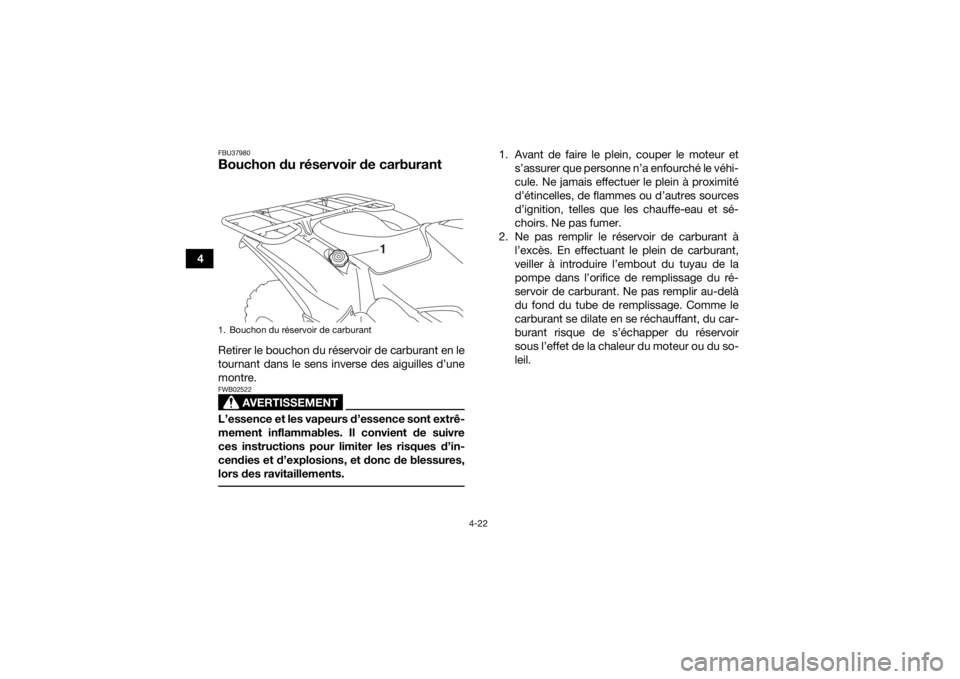

FBU37980Bouchon du réservoir de carburantRetirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.
AVERTISSEMENT
FWB02522L’essence et les vapeurs d’essence sont extrê-
mement inflammables. Il convient de suivre
ces instructions pour limiter les risques d’in-
cendies et d’explosions, et donc de blessures,
lors des ravitaillements.
1. Avant de faire le plein, couper le moteur ets’assurer que personne n’a enfourché le véhi-
cule. Ne jamais effectuer le plein à proximité
d’étincelles, de flammes ou d’autres sources
d’ignition, telles que les chauffe-eau et sé-
choirs. Ne pas fumer.
2. Ne pas remplir le réservoir de carburant à l’excès. En effectuant le plein de carburant,
veiller à introduire l’embout du tuyau de la
pompe dans l’orifice de remplissage du ré-
servoir de carburant. Ne pas remplir au-delà
du fond du tube de remplissage. Comme le
carburant se dilate en se réchauffant, du car-
burant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou du so-
leil.
1. Bouchon du réservoir de carburant
1
UB5K60F0.book Page 22 Monday, May 21, 2018 2:16 PM

4-23
4
3. Essuyer immédiatement toute coulure de car- burant. ATTENTION : Essuyer immédiate-
ment toute coulure de carburant à l’aide
d’un chiffon propre, sec et doux. En effet,
le carburant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCB00982]
4. Tourner le bouchon du réservoir de carburant à fond dans le sens des aiguilles d’une mon-
tre afin de le refermer hermétiquement.
FBU38023CarburantS’assurer qu’il y a assez d’essence dans le réser-
voir avant de démarrer. Refaire le plein de carbu-
rant si nécessaire.
AVERTISSEMENT
FWB02532L’essence étant délétère, elle peut provoquer
des blessures, voire la mort. Manipuler l’es-
sence avec prudence. Ne jamais siphonner de
l’essence avec la bouche. Consulter immédia-
tement un médecin en cas d’ingestion, d’inha-
lation excessive de vapeur ou d’éclaboussures
dans les yeux. Si de l’essence se répand sur la
peau, laver au savon et à l’eau. Si de l’essence
se répand sur les vêtements, les changer sans
tarder.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant maximum
2
1
Carburant recommandé :Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir de carburant : 18 L (4.8 US gal, 4.0 Imp.gal)
Quantité de la réserve : 4.0 L (1.06 US gal, 0.88 Imp.gal)
UB5K60F0.book Page 23 Monday, May 21, 2018 2:16 PM

4-24
4Europe
N.B.Vérifier que l’embout du tuyau de la pompe à car-
burant présente le même repère d’identification
du carburant. Au sujet du carburant recommandé
Si un cognement ou un cliquetis survient, faire
l’essai avec une essence de marque différente ou
d’un indice d’octane supérieur.
Pour l’Europe, utiliser un indice d’octane RON 95
ou supérieur. Pour l’Océanie, utiliser un indice d’octane RON 91
ou supérieur.
N.B.L’essence à l’éthanol peut être utilisée lorsque la
concentration en éthanol ne dépasse pas 10 %
(E10). L’essence au méthanol n’est pas recom-
mandée. En effet, elle risque d’endommager le
système d’alimentation en carburant ou de réduire
les performances du véhicule. ATTENTIONFCB00071Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,
ainsi que le système d’échappement.

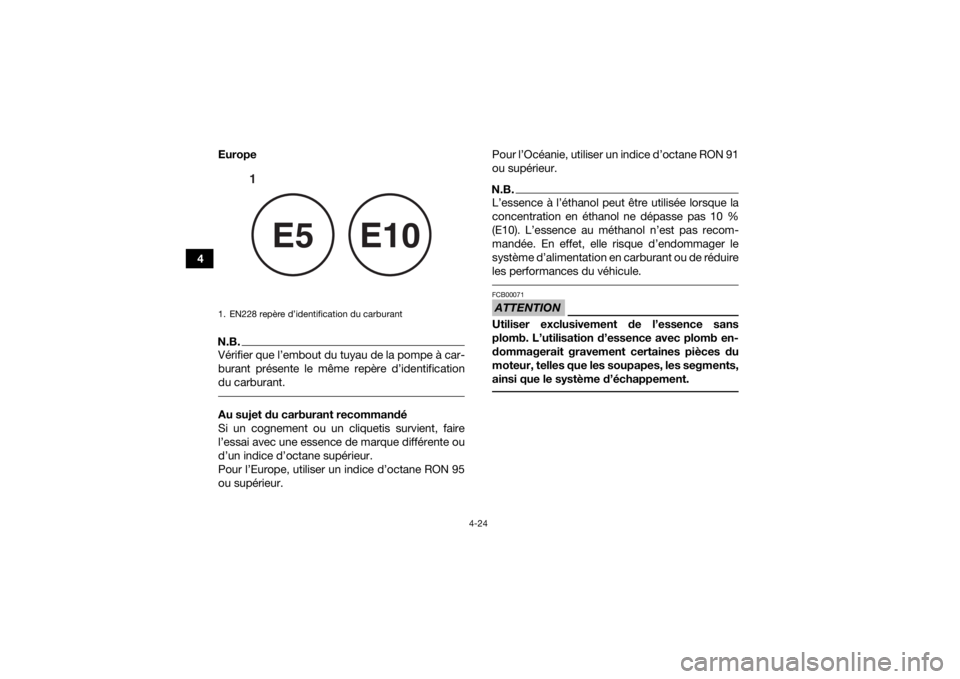

1. EN228 repère d’identification du carburant
1
E5
E10
