2019 YAMAHA KODIAK 700 Notices Demploi (in French)

1-6
1
Se familiariser avec les pictogrammes suivants et lire le texte explicatif, puis veiller à vérifier les picto-
grammes qui correspondent au modèle.
Lire le Manuel du propriétaire.
TOUJOURS porter un casque homologué et
un équipement de protection.
À partir de 16 ans.
La conduite de ce VTT par les moins de 16
ans accroît les risques de blessures graves,
voire de mort. NE JAMAIS rouler sur des routes
goudronnées.
NE JAMAIS transporter de passager.
NE JAMAIS conduire après a
voir absorbé
de l’alcool, des médicaments ou de la
drogue.
NE JAMAIS entreposer d u carburant ou des
liquides inflammables.
La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver
pl
us de temps et d’espace pour les
manœuvres afin d’éviter de perdre le
contrôle du véhicule.
UB5K60F0.book Page 6 Monday, May 21, 2018 2:16 PM

1-7
1
E10E5

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Ce pictogramme représente le poids de
remorquage maximum. (Poids total de la remorque
et de son chargement.)
La surcharge peut provoquer une perte de contrôle.
Une perte de contrôle peut entraîner des blessures
graves, voire la mort.
Repère d’identification du carburant EN228.
Utiliser de l’essence à 10 % d’éthanol
maximum. Repère d’identification du carburant EN228.
Utiliser de l’essence à 5 % d’éthanol
maximum.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid. Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
Ce pictogramme mentionne les charges limites de ce
VTT.
Respecter toutes les charges limites et autres consignes
relatives à la charge figurant dans ce manuel.
La charge peut inclure conducteur, passager,
équipement de protection, accessoires, objets
personnels, bagages, et tout autre objet influant sur la
charge.
Bien veiller à ne pas dépasser les limites de charge.
La surcharge peut provoquer une perte de contrôle.
Une perte de contrôle peut entraîner des blessures
graves, voire la mort.Ce pictogramme représente le poids en flèche
maximum. (Poids sur la flèche d’attelage.)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
UB5K60F0.book Page 7 Monday, May 21, 2018 2:16 PM

1-8
1

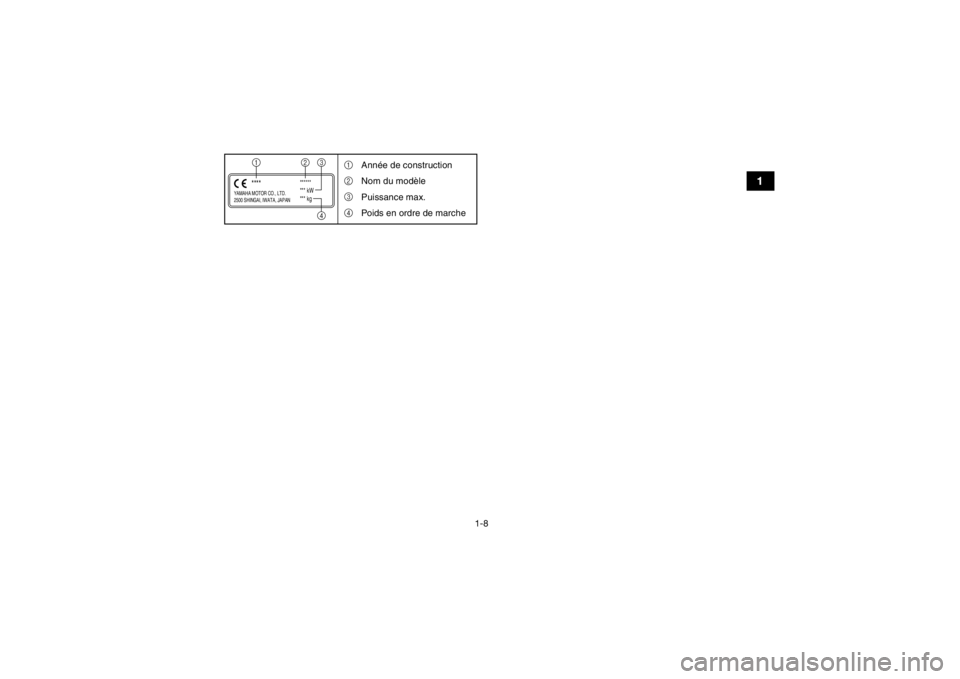

YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
341
2
3
4
Année de constr
uction
Nom du modèle
Puissance max.
Poids en ordre de marche
UB5K60F0.book Page 8 Monday, May 21, 2018 2:16 PM

1-9

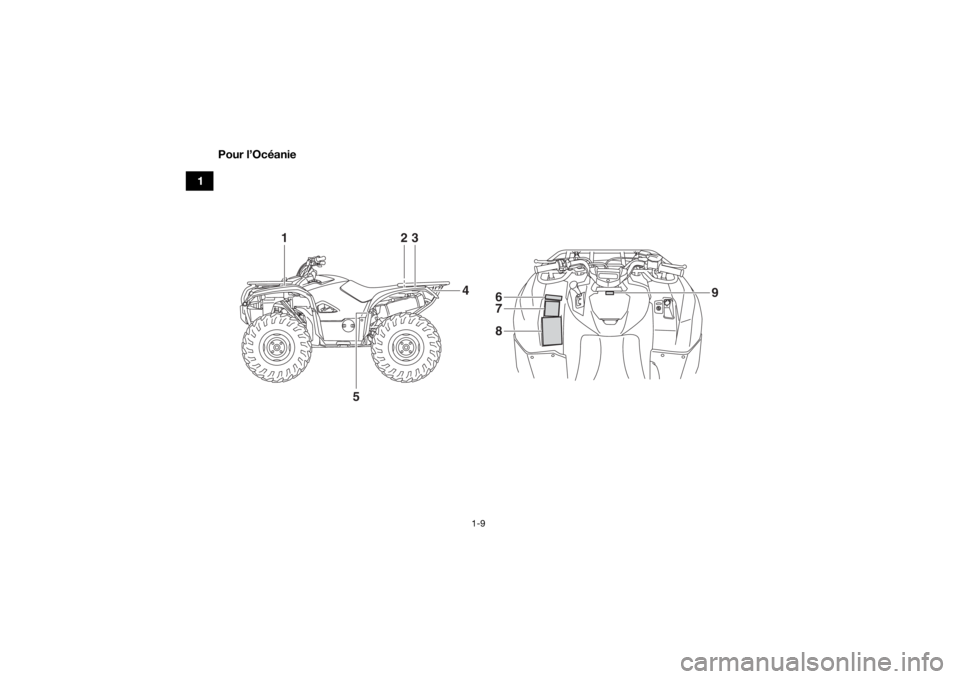

1Pour l’Océanie
3
5 4
9
6
7
8
1
2
UB5K60F0.book Page 9 Monday, May 21, 2018 2:16 PM

1-10
1
LOAD LIMIT50 kg (110 lbs)
B16-F4877-A0
YAMAHA
LOAD LIMIT90 kg (198 lbs)
B16-F4897-30
YAMAHA
MAXIMUM LOADING LIMIT
37S-F151K-00
PULLING LOAD: 5880 N (600 kgf)
1322 lbf
TONGUE WEIGHT: 147 N ( 15 kgf)
33 lbfYAMAHA
WARNINGNEVER ride as a
passeng er.Passengers can cause
a loss of control,
resulting in SEVERE
INJURY or DEATH.
1 2
3 4
UB5K60F0.book Page 10 Monday, May 21, 2018 2:16 PM

1-11
1
Recommended
Minimum: FRONT
REAR
: FRONT
REAR: 35 kPa, (5.0 psi)
: 30 kPa, (4.4 psi)
: 32 kPa, (4.6 psi)
: 27 kPa, (4.0 psi)Never set tire pressure below minimum. It could cause
the tire to dislodge from the rim.Cargo or a trailer can affect stability and handling.
Read owner’s manual before loading or towing.
When riding with cargo or towing a trailer : Reduce speed
and allow more room to stop. Avoid hills and rough terrain.
Maximum Vehicle Load : 240 kg, (530 lbs)
Includes weight of operator, cargo and accessories
(and if applicable, trailer tongue weight).
WARNING
B16-F816M-00
YAMAHAIMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.OPERATING TIRE PRESSURE : Set with tires coldLOADING/TRAILER TOWING
WARNING
NEVER
operate this ATV if you are
under age 16.Operating this ATV if you are under
the age of 16 increases your chance
of severe injury or death.
16
UNDER
1P0-F816L-01
Wait for the engine to return to normal idle speed
before shifting.
2UD-F151E-00
56
7UB5K60F0.book Page 11 Monday, May 21, 2018 2:16 PM

1-12
1
WARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
AN APPROVED HELMET ANDPROTECTIVE GEAR NEVER USE
ON PUBLIC ROADS NEVER CARRY
PASSENGERS NEVER USE
WITH DRUGS
OR ALCOHOLNEVER operate :
ALWAYS :

conditions.

with another vehicle.

balance and steering and increase risk
of losing control.

vehicle overturns on hills and rough
terrain and in turns.

seriously affect handling and control.
LOCATE AND READ OWNER’S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
4XE-F1568-10
YAMAHA
LOAD LIMIT4 kg (9 lbs)
B4F-F4877-A0
YAMAHA
89
UB5K60F0.book Page 12 Monday, May 21, 2018 2:16 PM

2-1
2
FBU17432
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCURITÉ
FBU27255UN VTT N’EST PAS UN JOUET ET SON UTILI-SATION PEUT S’AVÉRER DANGEREUSE.Un motoquad réagit différemment des autres vé-
hicules, notamment les motos et les voitures. Si
vous ne prenez pas les précautions nécessaires,
vous pouvez rapidement être victime d’une colli-
sion ou d’un capotage, même lors de manœuvres
habituelles telles qu’un virage ou le passage de
collines ou d’obstacles.
Si vous ne suivez pas les instructions, vous ris-
quez DES BLESSURES GRAVES, VOIRE LA
MORT :
Lire attentivement ce manuel et toutes les éti-
quettes, et suivre les procédures d’utilisation
décrites.
 Ne jamais conduire un motoquad avant d’avoir
maîtrisé les techniques nécessaires. Il est re-
commandé de suivre des cours de pilotage. Les
débutants doivent être formés par un moniteur certifié. Contacter un concessionnaire moto-
quad agréé pour s’informer des cours de pilo-
tage les plus proches de chez soi.
 Toujours respecter les limites d’âge :
– Un jeune de moins de 16 ans ne doit jamais
conduire un motoquad d’une cylindrée de plus
de 90 cm3.
 Ne jamais laisser un enfant de moins de 16 ans
conduire un motoquad sans la supervision d’un
adulte, et ne jamais laisser un enfant utiliser lon-
guement un motoquad s’il n’a pas les capacités
de le faire en toute sécurité.
 Ne jamais transporter de passagers sur un mo-
toquad.
 Ce véhicule est conçu pour une utilisation hors
route uniquement. Ne pas utiliser sur des sur-
faces revêtues, notamment : trottoirs, allées,
parkings, routes revêtues, rues ou autoroutes.
 Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non goudron-
née. Veiller à bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-
blique non goudronnée.UB5K60F0.book Page 1 Monday, May 21, 2018 2:16 PM
