4. Activer le contacteur à clé et démarrer le mo-
teur.
5. Si le fusible neuf grille immédiatement, faire contrôler le véhicule par un concessionnaire
Yamaha.
FBU34223Remplacement de l’ampoule d’un
phareSi une ampoule de phare grille, la remplacer par
l’ampoule spécifiée comme suit :
Ampoules de phares gauche et droit 1. Retirer le couvercle à l’arrière du phare en ti- rant dessus.
Fusibles spécifiés :
Fusible principal:40.0 A
Fusible de phare: 10.0 A (YFM70KDHK, YFM70KDXK)
15.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK,
YFM70KPXK)
Fusible de l’allumage: 10.0 A
Fusible du moteur du dispositif quatre
roues motrices: 10.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK,
YFM70KPXK)
Fusible des circuits de signalisation: 10.0 A
Fusible de prise pour accessoire CC: 10.0 A
Fusible du moteur du ventilateur: 20.0 A
Fusible du système d’injection de carbu-
rant: 15.0 AFusible du système EPS: 40.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK, YFM70KPXK)
UB5K60F0.book Page 63 Monday, May 21, 2018 2:16 PM
Page 170 of 194
8-64
82. Déposer la protection d’ampoule en tirant sur
celle-ci. 3. Retirer la douille en l’enfonçant et en la tour-
nant dans le sens inverse des aiguilles d’une
montre.
4. Retirer l’ampoule grillée.
5. Remettre une ampoule neuve en place. ATTENTION : Ne pas toucher le verre de
l’ampoule. Des traces de graisse dépo-
sées par les doigts ou une autre contami-
nation aurait une incidence défavorable
sur la transparence du verre, la luminosité
et la durée de vie de l’ampoule. Nettoyer
soigneusement toute crasse ou trace de
doigts avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00653]
1. Cache au dos du phare
1. Protection d’ampoule
11
1. Douille
1
UB5K60F0.book Page 64 Monday, May 21, 2018 2:16 PM
Page 171 of 194
8-65
8
6. Reposer la douille en l’enfonçant et en la tour-
nant dans le sens des aiguilles d’une montre.
7. Reposer la protection d’ampoule et le cache à l’arrière du phare. ATTENTION : S’assurer
que la protection d’ampoule est correcte-
ment assise et remise en place sur la
douille.
[FCB03320]
8. Régler le faisceau du phare, si nécessaire. Ampoule du phare monté sur le guidon
(YFM70KPXK / YFM70KPAK / YFM70KPHK /
YFM70KPSK / YFM70KPLK)
1. Retirer la protection du phare monté sur le guidon après avoir retiré les rivets démon-
tables.
2. Déposer la protection d’ampoule en tirant sur celle-ci.1. Ne pas toucher le verre de l’ampoule.
1. Protection du phare monté sur le guidon
2. Rivet démontable
1
2
2
UB5K60F0.book Page 65 Monday, May 21, 2018 2:16 PM
Page 172 of 194
8-66
83. Retirer la douille en l’enfonçant et en la tour-
nant dans le sens inverse des aiguilles d’une
montre. 4. Retirer l’ampoule grillée.
5. Remettre une ampoule neuve en place.
ATTENTION : Ne pas toucher le verre de
l’ampoule. Des traces de graisse dépo-
sées par les doigts ou une autre contami-
nation aurait une incidence défavorable
sur la transparence du verre, la luminosité
et la durée de vie de l’ampoule. Nettoyer
soigneusement toute crasse ou trace de
doigts avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00653]
1. Protection d’ampoule
1
1. Douille
1
UB5K60F0.book Page 66 Monday, May 21, 2018 2:16 PM
Page 173 of 194
8-67
8
6. Reposer la douille en l’enfonçant et en la tour-
nant dans le sens des aiguilles d’une montre.
7. Remettre la protection de l’ampoule en place. ATTENTION : S’assurer que la protection
d’ampoule est correctement assise et re-
mise en place sur la douille.
[FCB03320]
8. Reposer la protection du phare monté sur le guidon comme illustré, puis reposer les rivets
démontables. 9. Régler le faisceau du phare monté sur le gui-
don, si nécessaire.
FBU25553Réglage d’un faisceau de phareATTENTIONFCB00691Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha. Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
1. Ne pas toucher le verre de l’ampoule.
1
1. Protection du phare monté sur le guidon
1
UB5K60F0.book Page 67 Monday, May 21, 2018 2:16 PM
Page 174 of 194
8-68
8YFM70KPXK / YFM70KPAK / YFM70KPHK /
YFM70KPSK / YFM70KPLK
FBU25615Remplacement de l’ampoule de feu ar-
rière/stopSi l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le porte-ampoule et l’ampoule du feu arrière/stop en tournant le porte-ampoule
dans le sens inverse des aiguilles d’une mon-
tre.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse des aiguilles
d’une montre.
1. Vis de réglage de faisceau de phare
1. Vis de réglage du faisceau du phare monté sur le guidon
(b)
(a)
1
(b)
(a)
1

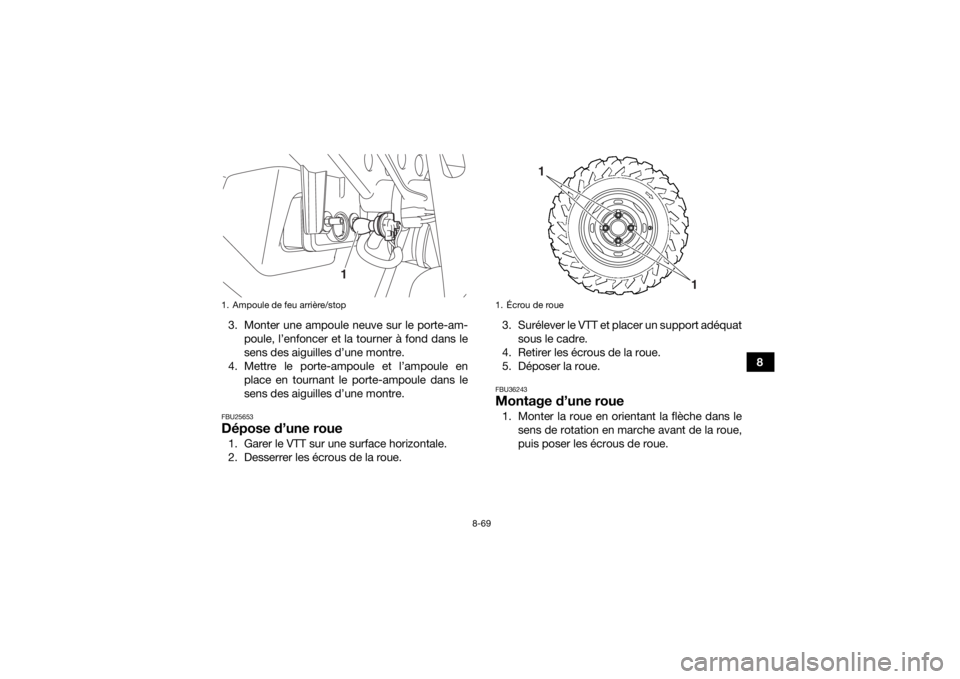

1. Porte-ampoule de feu stop/arrière
1
UB5K60F0.book Page 68 Monday, May 21, 2018 2:16 PM
Page 175 of 194
8-69
8
3. Monter une ampoule neuve sur le porte-am-
poule, l’enfoncer et la tourner à fond dans le
sens des aiguilles d’une montre.
4. Mettre le porte-ampoule et l’ampoule en place en tournant le porte-ampoule dans le
sens des aiguilles d’une montre.
FBU25653Dépose d’une roue1. Garer le VTT sur une surface horizontale.
2. Desserrer les écrous de la roue. 3. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
FBU36243Montage d’une roue1. Monter la roue en orientant la flèche dans le sens de rotation en marche avant de la roue,
puis poser les écrous de roue.
1. Ampoule de feu arrière/stop
1
1. Écrou de roue
1
1
UB5K60F0.book Page 69 Monday, May 21, 2018 2:16 PM
Page 176 of 194
8-70
8
N.B.Pour YFM70KDXK / YFM70KDHK /
YFM70KPXK : veiller à monter les écrous en pla-
çant leur face étroite du côté de la roue.
2. Reposer les roues sur le sol.
3. Serrer les écrous de roue à leur couple deserrage spécifique.

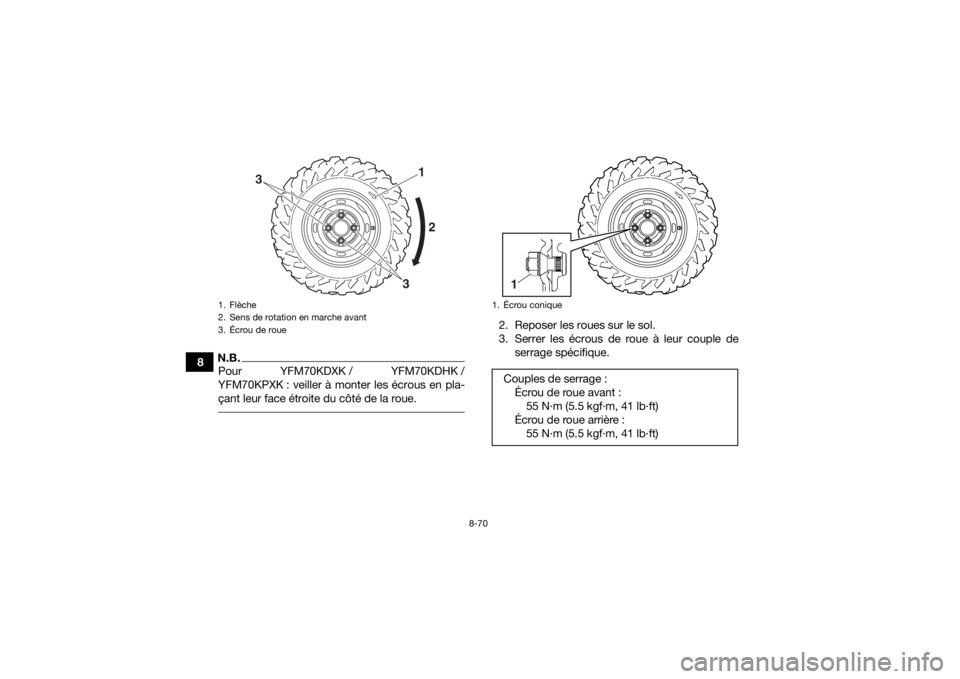

1. Flèche
2. Sens de rotation en marche avant
3. Écrou de roue
1
3
3 2
1. Écrou coniqueCouples de serrage :
Écrou de roue avant :55 N·m (5.5 kgf·m, 41 lb·ft)
Écrou de roue arrière : 55 N·m (5.5 kgf·m, 41 lb·ft)1
