1763-2. Openen, sluiten en vergrendelen van de portieren
■Feedbacksignalen
De alarmknipperlichten knipperen om
aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld met behulp van
de instapfunctie (indien aanwezig) of de
afstandsbediening. (Vergrendeld: een-
maal; ontgrendeld: tweemaal)
■Beveiligingsfunctie
Auto's zonder Smart entry-systeem en
startknop
Als er niet binnen ongeveer 30 secon-
den na het ontgrendelen van de auto
met de afstandsbediening een portier
wordt geopend, zorgt de beveiligings-
functie ervoor dat de auto weer automa-
tisch wordt vergrendeld.
Auto's met Smart e ntry-systeem en
startknop
Als er niet binnen ongeveer 30 secon-
den na het ontgrendelen van de auto
met de instapfuncti e of de afstandsbe-
diening een portier wordt geopend, zorgt
de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
(Afhankelijk van de locatie van de elek-
tronische sleutel wordt echter mogelijk
vastgesteld dat de sl eutel in de auto is.
In dit geval blijft d e auto mogelijk ont-
grendeld.)
■Gebruik van de schakelaar van
de centrale vergrendeling
→ Blz. 172
■Openen
Trek de achterklep omhoog terwijl u
op de schakelaar achterklep ope-
nen drukt.
■Sluiten
Laat de achter klep zakken met
behulp van de achterklepgreep
en druk de achterklep van buitenaf
naar beneden om deze te sluiten.
Let op dat de achterk lep bij het sluiten
ervan met de handgreep niet opzij
wordt getrokken.
■Bagageruimteverlichting
De bagageruimtever lichting gaat bran-
den wanneer de ac hterklep wordt
geopend en de schakelaar van de baga-
geruimteverlichting aan is.
Van binnenuit ontgrendelen
en vergrendelen van de
achterklep
Openen en sluiten van de
achterklep (auto's zonder
elektrisch bedienbare
achterklep)
A
pM_RAV4_OM_OM42D03E_(EE).book P age 176 Wednesday, March 20, 2019 2:08 PM
179
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Gebruik van de schakelaar elek-
trisch bedienbare achterklep op
de achterklep
Druk op de schakelaar.
De elektrisch bedi
enbare achterklep
wordt automatisch gesloten.
Door op de schakelaar te drukken terwijl
de elektrisch bedienbare achterklep wordt
bediend, stopt de ac hterklep met bewe-
gen. Wanneer de schakelaar nogmaals
wordt ingedrukt terwijl de beweging is
gestopt, beweegt de ac hterklep in tegen-
overgestelde richting.
■Gebruik van de achterklepgre-
pen
Laat de achterklep zakken met
behulp van de achterklepgreep .
De bekrachtigingsfunctie van de achter-
klep wordt geactiveer d en de elektrisch
bedienbare achterklep sluit verder auto-
matisch.
■Gebruik van de sensor regeling
voetbediening (auto's met
handsfree elektrisch bedienbare
achterklep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch
openen en sluiten van de elektrisch
bedienbare achterklep mogelijk door
uw voet onder het midden van de
achterbumper te plaatsen en hem
van de achterbumper vandaan te
bewegen. Zorg ervoor dat voor het
bedienen van de handsfree elektrisch
bedienbare achterklep de sensor
regeling voetbediening is ingescha-
keld (
→Blz. 134) en dat u een elek-
tronische sleutel bij u draagt.
1Zorg ervoor dat u zich, met de
elektronische sleutel op zak, bin-
nen het detectiebereik van het
Smart entry-systeem met start-
knop bevindt, op ongeveer 30 tot
50 cm van de achterbumper.
Sensor regeling voetbediening
Detectiegebied voor werking
handsfree elektrisch bedienbare
achterklep
Detectiegebied voor werking
Smart entry-systeem met start-
knop (
→Blz. 188)
A
A
B
C
pM_RAV4_OM_OM42D03E_(EE).book P age 179 Wednesday, March 20, 2019 2:08 PM
181
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
• Het rempedaal is ingetrapt
• De selectiehendel
staat in stand P
(auto's met automatische transmissie of
Multidrive CVT) of de neutraalstand
(auto's met handgeschakelde transmis-
sie).
■Werking van de elektrisch bedien-
bare achterklep
●Er klinkt een zoemer om aan te geven
dat de achterklep wordt geopend/geslo-
ten.
●Wanneer het systeem van de elektrisch
bedienbare achterklep is uitgeschakeld,
kan de achterklep niet elektrisch worden
bediend, maar kan hi j wel met de hand
worden geopend en gesloten.
●Wanneer de elektrisch bedienbare ach-
terklep automati sch wordt geopend en
er iets abnormaals wordt gesignaleerd
als gevolg van mens elijk handelen of
een voorwerp, wordt de beweging
gestopt.
■Klembeveiliging
De elektrisch bedienbare achterklep is aan
beide zijden voorzien van sensoren. Als
iets de werking van de elektrisch bedien-
bare achterklep tijdens het sluiten hindert,
beweegt de achterkl ep automatisch in de
tegenovergestelde richting of stopt deze
met bewegen.
■Functie beveiliging tegen dichtvallen
Wanneer er tijdens het automatisch ope-
nen van de elektri sch bedienbare achter-
klep overmatige krac ht op de klep wordt
uitgeoefend, stopt de beweging van de
elektrisch bedienbare achterklep om te
voorkomen dat deze dichtvalt.
■Bekrachtigingsfunctie sluitsysteem
achterklep
Wanneer de achterklep handmatig omlaag
wordt geduwd terwijl deze op een open
positie gestopt is, slu it de achterklep auto-
matisch volledig.
■Uitgestelde vergrendelingsfunctie
achterklep (indien aanwezig)
Met deze functie wo rdt het vergrendelen
van alle portieren van tevoren uitgesteld
wanneer de elektrisch bedienbare achter-
klep is geopend.
Wanneer de volgende procedure is
gevolgd, worden alle portieren maar niet
de elektrisch bedienbare achterklep ver-
grendeld. Vervolgens w ordt de elektrisch
bedienbare achterklep vergrendeld als
deze wordt gesloten.
1Sluit alle portieren, behalve de achter-
klep.
2Vergrendel tijdens het sluiten van de
elektrisch bedienbar e achterklep de
portieren met het Smart entry-systeem
met startknop vanaf de voorportieren
(
→Blz. 168) of de afstandsbediening.
(
→Blz. 168)
De alarmknipperlichten knipperen om aan
te geven dat alle portieren zijn gesloten en
vergrendeld.
●Als de elektronische sleutel in de auto
wordt geplaatst nada t het sluiten is
gestart via de uitgestelde vergrende-
lingsfunctie van de portieren, wordt de
elektronische sleutel mogelijk in de auto
opgesloten.
●Als de elektrisch bedienbare achterklep
niet geheel sluit door de werking van de
klembeveiliging, te rwijl de achterklep
automatisch wordt gesloten nadat een
uitgestelde vergrendeling van de portie-
ren is uitgevoerd, wordt de uitgestelde
vergrendelingsfunctie van de portieren
geannuleerd en worden alle portieren
ontgrendeld.
●Controleer voordat u de auto achterlaat
of alle portieren gesloten en vergrendeld
zijn.
pM_RAV4_OM_OM42D03E_(EE).book P age 181 Wednesday, March 20, 2019 2:08 PM

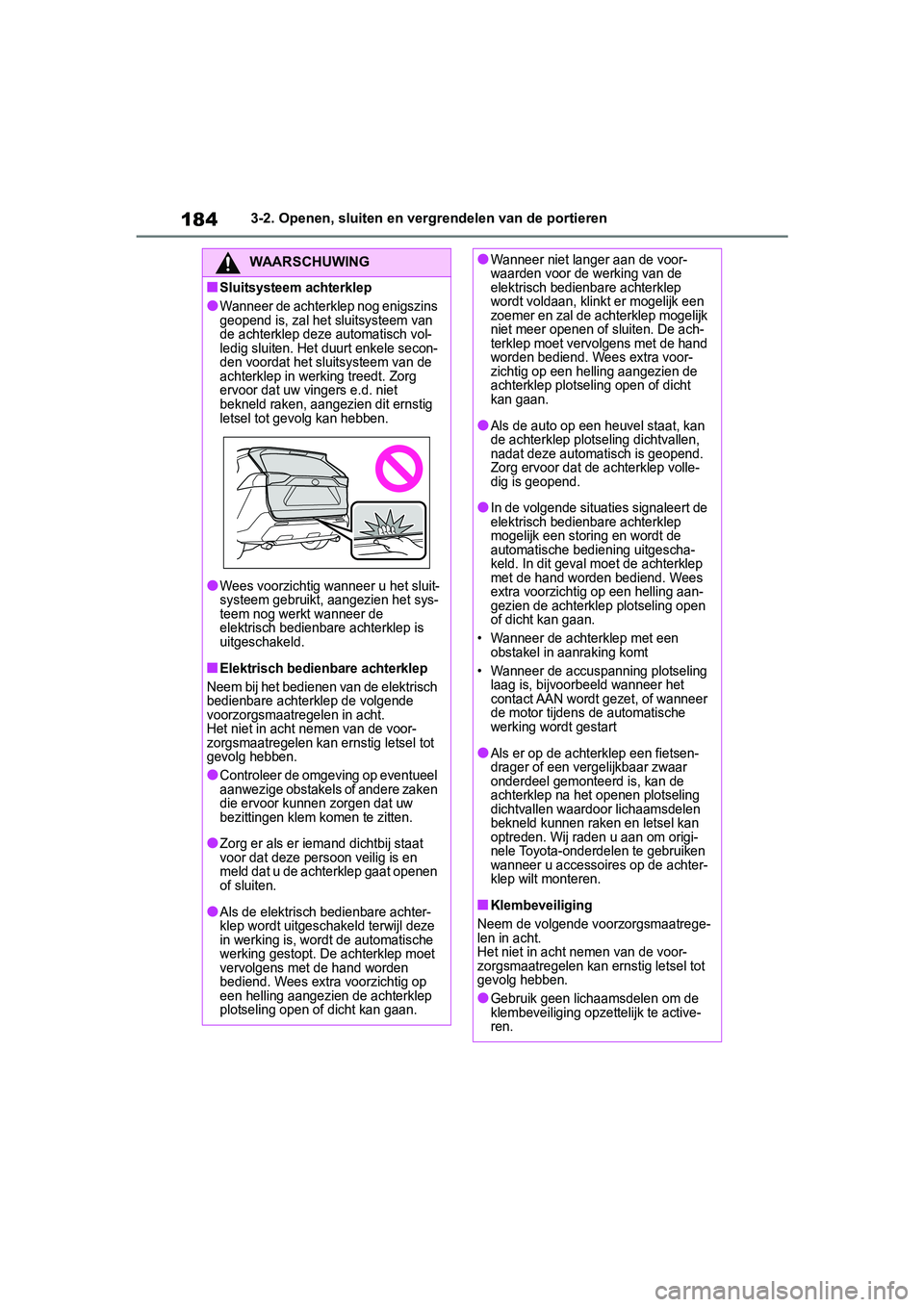

1843-2. Openen, sluiten en vergrendelen van de portieren
WAARSCHUWING
■Sluitsysteem achterklep
●Wanneer de achterklep nog enigszins
geopend is, zal het sluitsysteem van
de achterklep deze automatisch vol-
ledig sluiten. Het duurt enkele secon-
den voordat het sluitsysteem van de
achterklep in werking treedt. Zorg
ervoor dat uw vingers e.d. niet
bekneld raken, aa ngezien dit ernstig
letsel tot gevolg kan hebben.
●Wees voorzichtig wanneer u het sluit-
systeem gebruikt , aangezien het sys-
teem nog werk t wanneer de
elektrisch bedienbare achterklep is
uitgeschakeld.
■Elektrisch bedienbare achterklep
Neem bij het bedienen van de elektrisch
bedienbare achterklep de volgende
voorzorgsmaatregelen in acht.
Het niet in acht n emen van de voor-
zorgsmaatregelen kan er nstig letsel tot
gevolg hebben.
●Controleer de omgeving op eventueel
aanwezige obstakels of andere zaken
die ervoor kunnen zorgen dat uw
bezittingen klem komen te zitten.
●Zorg er als er iem and dichtbij staat
voor dat deze persoon veilig is en
meld dat u de achterklep gaat openen
of sluiten.
●Als de elektrisch bedienbare achter-
klep wordt uitgesc hakeld terwijl deze
in werking is, wordt de automatische
werking gestopt. De achterklep moet
vervolgens met de hand worden
bediend. Wees extra voorzichtig op
een helling aangezien de achterklep
plotseling open of dicht kan gaan.
●Wanneer niet langer aan de voor-
waarden voor de werking van de
elektrisch bedienbare achterklep
wordt voldaan, klinkt er mogelijk een
zoemer en zal de achterklep mogelijk
niet meer openen of sluiten. De ach-
terklep moet vervolgens met de hand
worden bediend. Wees extra voor-
zichtig op een helling aangezien de
achterklep plotseli ng open of dicht
kan gaan.
●Als de auto op een heuvel staat, kan
de achterklep plotseling dichtvallen,
nadat deze automat isch is geopend.
Zorg ervoor dat de achterklep volle-
dig is geopend.
●In de volgende situaties signaleert de
elektrisch bedienbare achterklep
mogelijk een storing en wordt de
automatische bedi ening uitgescha-
keld. In dit geval moet de achterklep
met de hand worden bediend. Wees
extra voorzichtig op een helling aan-
gezien de achterkl ep plotseling open
of dicht kan gaan.
• Wanneer de achterklep met een obstakel in aanraking komt
• Wanneer de accus panning plotseling
laag is, bijvoor beeld wanneer het
contact AAN wordt gezet, of wanneer
de motor tijdens de automatische
werking wordt gestart
●Als er op de acht erklep een fietsen-
drager of een vergelijkbaar zwaar
onderdeel gemonteerd is, kan de
achterklep na het openen plotseling
dichtvallen waardoor lichaamsdelen
bekneld kunnen raken en letsel kan
optreden. Wij raden u aan om origi-
nele Toyota-onderdel en te gebruiken
wanneer u accessoires op de achter-
klep wilt monteren.
■Klembeveiliging
Neem de volgende voorzorgsmaatrege-
len in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan er nstig letsel tot
gevolg hebben.
●Gebruik geen lichaamsdelen om de
klembeveiliging opze ttelijk te active-
ren.
pM_RAV4_OM_OM42D03E_(EE).book P age 184 Wednesday, March 20, 2019 2:08 PM
1883-2. Openen, sluiten en vergrendelen van de portieren
*: Indien aanwezig
■Plaats van antenneAntennes buiten het i nterieur (auto's
met instapfunctie)
Antenne buiten de bagageruimte
(auto's met instapfunctie)
Antennes in het interieur
■Bereik (gebieden waarin de elektro-
nische sleutel wordt gesignaleerd)
Bij het vergrendelen of ontgrende-
len van de portieren
Het systeem werkt als de elektronische
sleutel zich binnen 0,7 m van de voorste
portierhandgreep of de schakelaar ach-
terklep openen bevin dt. (Alleen de por-
tieren die de sleutel signaleren, kunnen
worden geopend of gesloten.)
Bij het starten van de motor of het in
een andere stand zetten van het
contact
Het systeem werkt als de elektronische
sleutel zich in de auto bevindt.
■Als er een alarm klinkt of een waar-
schuwingsmelding wordt weergege-
ven
Er gaat een alarm af en op het multi-infor-
matiedisplay wordt een waarschuwings-
melding weergegeven om onverwachte
ongevallen of diefstal van de auto te voor-
komen als gevolg van onjuist gebruik.
Wanneer er een waarschuwingsmelding
wordt weergegeven, neem dan de juiste
maatregelen op basis van de weergege-
ven melding.
In onderstaande tabel worden de omstan-
digheden en de correctieprocedures
beschreven in die gevallen waarin alleen
een alarm klinkt.
Smart entr y-systeem
met star tknop*
De volgende handelingen kun-
nen worden uitgevoerd als u
de elektronische sleutel bij u
hebt, bijvoorbeeld in uw zak.
De bestuurder moet de elektro-
nische sleutel altijd bij zich
hebben.
Vergrendelen en ontgrende-
len van de portieren (auto's
met instapfunctie) ( →Blz. 168)
Vergrendelen en ontgrende-
len van de achterklep (auto's
met instapfunctie) ( →Blz. 175)
Starten van de motor
(→ Blz. 274)
A
B
C
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 188 Wednesday, March 20, 2019 2:08 PM
189
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
●Als er één keer gedurende 5 seconden
een buiten de auto hoorbaar alarm klinkt
●Wanneer het alarm in de auto continu
klinkt
■Energiebesparende functie (auto's
met instapfunctie)
De energiebesparende functie wordt
geactiveerd om te v
oorkomen dat de bat-
terij van de elektr onische sleutel en de
accu leegraken wanneer de auto gedu-
rende langere tijd niet wordt gebruikt.
●In de volgende situat ies kan het enige
tijd duren voordat de portieren met het
Smart entry-systeem met startknop ont-
grendeld kunnen worden.
• De elektronische sl eutel bevindt zich
gedurende 10 minuten of langer op een
afstand van ongeveer 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet
gebruikt.
●Als het Smart entry-s ysteem met start-
knop gedurende 14 dagen of langer niet
gebruikt is, kunnen de portieren alleen
via het bestuurdersportier worden ont-
grendeld. Pak in dat geval de greep van
het bestuurdersporti er vast of gebruik
de afstandsbediening of de mechanische sleutel om de portieren te
ontgrendelen.
■De energiebespaarmodus van een
elektronische sleutel inschakelen
●Wanneer de energiebespaarmodus is
ingeschakeld, loopt de
batterij veel min-
der snel leeg omdat de ontvangst van
radiogolven door de elektronische sleu-
tel wordt gestopt.
Druk twee keer in terwijl u
ingedrukt houdt.
Controleer of het controlelampje van de
elektronische sleutel 4 keer knippert.
Het Smart entry-systeem met startknop
kan niet worden gebruikt als de energiebe-
spaarmodus is ingeschakeld. Druk op een
van de toetsen van de elektronische sleu-
tel om de functie te annuleren.
●Bij elektronische sleutels die gedurende
langere tijd niet w orden gebruikt, kan
vooraf in de energiebespaarmodus wor-
den ingeschakeld.
■Omstandigheden die de werking kun-
nen beïnvloeden
Het Smart entry-systeem met startknop
maakt gebruik van zwakke radiogolven. In
de volgende situatie s wordt de communi-
catie tussen de elektronische sleutel en de
auto mogelijk beïnvl oed, waardoor het
Smart entry-systeem m et startknop, de
afstandsbediening en de startblokkering
niet goed werken.
(Oplossingen:
→Blz. 642)●Wanneer de batterij van de elektroni-
sche sleutel leeg is
●In de buurt van een te levisiezendmast,
elektriciteitscentrale , tankstation, radio-
zender, videowall, luchthaven of andere
locatie waar sterke radiogolven of elek-
tromagnetische velden aanwezig zijn
SituatieCorrectie-
procedure
Er is geprobeerd
de auto te vergren-
delen terwijl er nog
een portier
geopend was.
Sluit alle portieren
en vergrendel ze
opnieuw.
SituatieCorrectie-
procedure
Het contact werd in
stand ACC gezet
terwijl het bestuur-
dersportier
geopend was (of
het bestuurders-
portier werd
geopend terwijl het
contact in stand
ACC stond).
Zet het contact
UIT en sluit het
bestuurdersportier.
pM_RAV4_OM_OM42D03E_(EE).book P age 189 Wednesday, March 20, 2019 2:08 PM
1903-2. Openen, sluiten en vergrendelen van de portieren
●Wanneer de elektronische sleutel tegen
een van de volgende metalen voorwer-
pen wordt gehouden of erdoor wordt
bedekt
• Kaarten met aluminiumfolie
• Sigarettenpakjes met aluminiumfolie erin
• Metalen portemonnees of tassen
• Muntgeld
• Metalen handwarmers
• Media zoals CD's en DVD's
●Als er in de buurt gebruik wordt gemaakt
van een andere sleutel met afstandsbe-
diening (die radi ogolven uitzendt)
●Als u de elektronisc he sleutel bij u
draagt samen met de volgende appara-
ten die radiogolven uitzenden
• Een draagbare radio, m obiele telefoon,
draadloze telefoon of andere draadloze
communicatiemiddelen
• De elektronische sleutel of een
afstandsbediening van een andere auto
die radiogolven uitzendt
• Computers of pda's
• Digitale audioapparatuur
• Draagbare spelcomputers
●Als een metalen c oating of metalen
voorwerpen aan de achterruit zijn
bevestigd
●Wanneer de elektronische sleutel in de
buurt van een batterijlader of elektroni-
sche apparaten wordt gehouden
●Wanneer u parkeert op een parkeer-
plaats met een betaal automaat (Radio-
golven die worden gebruikt om auto's te
signaleren beïnvl oeden mogelijk het
Smart entry-systeem met startknop.)
■Aanwijzing voor de instapfunctie
(indien aanwezig)
●Zelfs als de elektr onische sleutel zich
binnen het detectiegebied bevindt,
werkt het systeem in de volgende geval-
len mogelijk niet juist:
• De elektronische sleut el bevindt zich te
dicht bij de ruit of buitenportiergreep, te
dicht bij de grond of te hoog als de por-
tieren worden vergrendeld of ontgren-
deld.
• De elektronische sl eutel ligt op het
dashboard, de bagageafdekking of de
vloer, of in een portiervak of het dash-
boardkastje als de motor wordt gestart of de stand van de startknop wordt
gewijzigd.
●Laat de elektronische sleutel niet boven
op het dashboard of in de buurt van de
portiervakken liggen wanneer u de auto
verlaat. Afhankelij
k van de ontvangst
van de radiogolven wordt door de
antenne mogelijk waargenomen dat de
sleutel zich buit en de auto bevindt en
kunnen de portieren worden vergren-
deld vanaf de buit enzijde, waardoor de
elektronische sleutel mogelijk in de auto
wordt opgesloten.
●Zolang de elektronische sleutel zich bin-
nen het detectiegebied bevindt, kunnen
de portieren door een willekeurige per-
soon worden vergrendeld en ontgren-
deld. De auto kan echter alleen worden
ontgrendeld via de porti eren die de elek-
tronische sleutel signaleren.
●Zelfs als de elektr onische sleutel zich
buiten de auto bevindt , kan de motor
mogelijk gestart worden als de elektroni-
sche sleutel zich in de buurt van de ruit
bevindt.
●De portieren wor den mogelijk ontgren-
deld als er een grote hoeveelheid water
op de portiergreep terechtkomt, bijvoor-
beeld tijdens een zware regenbui of in
een wasstraat, wanneer de elektroni-
sche sleutel zich binnen het detectiege-
bied bevindt. (Als de portieren niet
worden geopend en gesloten, worden
deze na ongeveer 30 seconden auto-
matisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt
om de portieren te v ergrendelen terwijl
de elektronische sleut el zich in de nabij-
heid van de auto bevindt, bestaat de
mogelijkheid dat de portieren niet ont-
grendeld worden door de instapfunctie.
(Gebruik de afstandsbediening om de
portieren te ontgrendelen.)
●Wanneer u de vergrendelsensor aan-
raakt terwijl u handschoenen draagt,
kan de reactie van het systeem trager
zijn of worden de portieren mogelijk niet
ontgrendeld. Trek uw handschoenen uit
en raak de vergrendelsensor opnieuw
aan.
pM_RAV4_OM_OM42D03E_(EE).book P age 190 Wednesday, March 20, 2019 2:08 PM
191
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
●Wanneer de vergrendelactie is uitge-
voerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar iden-
tificatiesignalen getoond. Vervolgens
worden geen identif
icatiesignalen gege-
ven.
●Als de portiergreep nat wordt terwijl de
elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het por-
tier herhaaldelijk worden vergrendeld en
ontgrendeld. Volg in dat geval de cor-
rectieprocedure hieronder bij het was-
sen van de auto:
• Plaats de elektroni sche sleutel op een
afstand van t en minste 2 meter van de
auto. (Zorg ervoor dat de sleutel niet
gestolen wordt.)
• Schakel de energiebespaarmodus van
de elektronische sleutel in om het Smart
entry-systeem met startknop uit te scha-
kelen. (
→Blz. 189)
●Als de elektronische sleutel zich in de
auto bevindt en een portiergreep wordt
nat tijdens het wa ssen van de auto,
wordt er mogelijk een melding weerge-
geven op het multi-inf ormatiedisplay en
klinkt er een zoemer buiten de auto.
Vergrendel alle portieren om het alarm
uit te schakelen.
●Als de vergrendelsensor in aanraking
komt met ijs, sneeuw, modder, enz.,
werkt deze mogelijk niet goed. Reinig
de vergrendelsensor en raak hem
opnieuw aan of gebruik de vergrendel-
sensor aan de onderzi jde van de por-
tiergreep.
●Bij een plotselinge nadering van het
detectiegebied of de portiergreep kan
het voorkomen dat de portieren niet ont-
grendeld worden. Laat in dat geval de
portiergreep los en c ontroleer of de por-
tieren worden ontgrendeld voordat u
opnieuw aan de portiergreep trekt.
●Als er zich een andere elektronische
sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het ont-
grendelen van de por tieren nadat een
portiergreep is vas tgepakt, mogelijk lan-
ger.
■Als er gedurende langere tijd niet met
de auto wordt gereden
●Auto's met instapf unctie: Bewaar, om
diefstal van de auto te voorkomen, de
elektronische sleutel niet binnen een
afstand van 2 mete r van de auto.
●Het Smart entry-systeem met startknop
kan vooraf worden uitgeschakeld.
(
→Blz. 674)
●De energiebespaarmodus kan het ener-
gieverbruik van de elektronische sleu-
tels verlagen. (
→Blz. 189)
■Voor een juiste bediening van het
systeem
Zorg ervoor dat u de elektronische sleutel
bij u hebt als u het systeem bedient. Houd
bij auto's met instapf unctie de elektroni-
sche sleutel niet te di cht bij de auto als u
het systeem van buitenaf bedient.
Afhankelijk van de pos itie en de conditie
waarin de elektroni sche sleutel wordt
bewaard, wordt de sleutel mogelijk niet
correct door het systeem gesignaleerd,
waardoor het systeem w ellicht niet juist
functioneert. (Het al arm kan per ongeluk
afgaan of de functie di e voorkomt dat de
portieren per ongeluk worden vergrendeld,
werkt mogelijk niet.)
■Als het Smart entry-systeem met
startknop niet goed werkt
●Vergrendelen en ontgrendelen van de
portieren: Gebruik de mechanische
sleutel. (
→Blz. 643)
●Starten van de motor: →Blz. 643
■Persoonlijke voorkeursinstellingenVerschillende instell ingen (bijv. van het
Smart entry-systeem m et startknop) kun-
nen worden gewijzigd.
(Systemen met mogelij kheden voor per-
soonlijke voorkeursinstellingen:
→Blz. 674)
Raadpleeg de beschrijv ingen voor de vol-
gende handelingen als het Smart entry-
systeem met startknop is uitgeschakeld
via de persoonlijke v oorkeursinstellingen.
●Vergrendelen en ontgrendelen van de
portieren:
Gebruik de afstandsbediening of de
mechanische sleutel. (
→Blz. 168, 643)
●Starten van de motor en wijzigen van de
standen van het contact:
→Blz. 643●Uitzetten v an de motor: →Blz. 275
pM_RAV4_OM_OM42D03E_(EE).book P age 191 Wednesday, March 20, 2019 2:08 PM
