2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Dit lampje brandt op het multi-infor-
matiedisplay en er wordt een mel-
ding weergegeven.
*2: Deze lampjes gaan branden wan-neer het contact AAN wordt gezet
om aan te geven dat er een sys-
teemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangesla-
gen of nadat er enkele seconden
verstreken zijn. Er kan een storing in
een systeem aanwez ig zijn als de
lampjes niet gaan branden of niet
uitgaan. Laat de au to nakijken door
een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalific eerde en uitge-
ruste deskundige.
*3: Afhankelijk van de bedrijfscondities wijzigen de kleur en de status (bran-
den/knipperen) van het controle-
lampje.
*4: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*5: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden
wanneer het contact AAN wordt
gezet, terwijl de Toyota Parking
Assist-sensor is ingeschakeld. Het
gaat na enkele seconden uit.
*6: Dit lampje gaat branden in de buiten-spiegels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het
controlelampje gedurende 10 secon-
den knipperen en blijft daarna bran-
den.
*8: Dit lampje brandt in het centrale paneel.
■BSM-indicatoren (Blind Spot Moni-
tor) in de buitenspiegels (indien
aanwezig)
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buiten-
spiegels in de volgende situaties bran-
den:
●Wanneer het contact AAN is gezet
terwijl de BSM-functie is ingeschakeld
op het scherm op het multi-infor-
matiedisplay.
●Wanneer de BSM-fun ctie is ingescha-
keld op het scherm op het multi-
informatiedisplay terwijl het contact
AAN staat.
Wanneer het systeem correct werkt,
gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de bui-
tenspiegels niet gaan branden of niet
uitgaan, kan er een st oring in het sys-
teem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 119 Wednesday, March 20, 2019 2:08 PM

1202-1. Instrumentenpaneel
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio ver-
schillen.
Toerenteller
Geeft het motort oerental aan in omw entelingen per minuut
Buitentemperatuur (→Blz. 121)
Klok (
→Blz. 122)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 129)
Geeft waarschuwingsme ldingen weer als er zich een storing voord oet (
→Blz. 616)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Weergave kilometerteller, dagteller en display regeling verlich ting instru-
mentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.

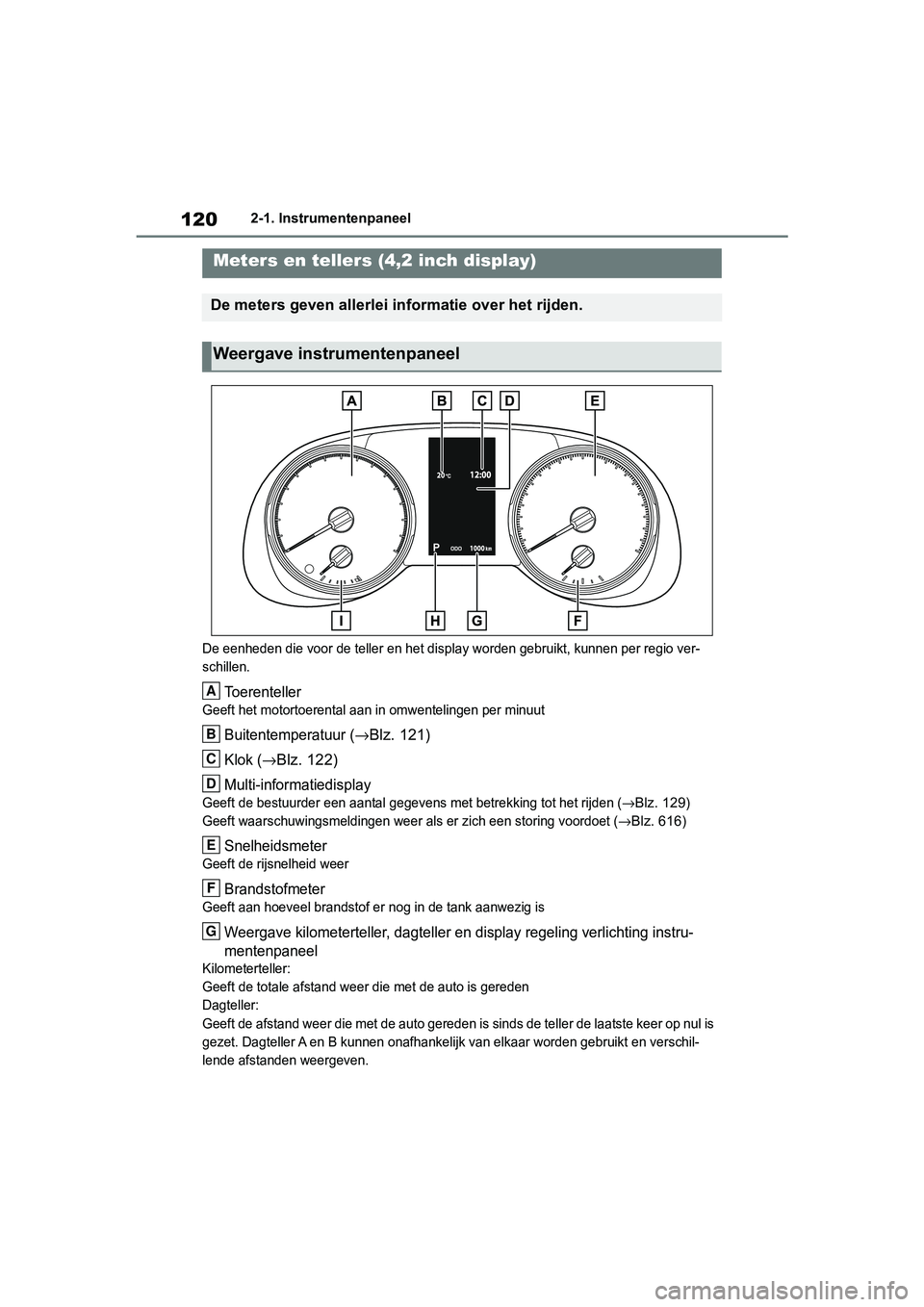

Meters en tellers (4,2 inch display)
De meters geven allerlei i nformatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
G
pM_RAV4_OM_OM42D03E_(EE).book P age 120 Wednesday, March 20, 2019 2:08 PM

121
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

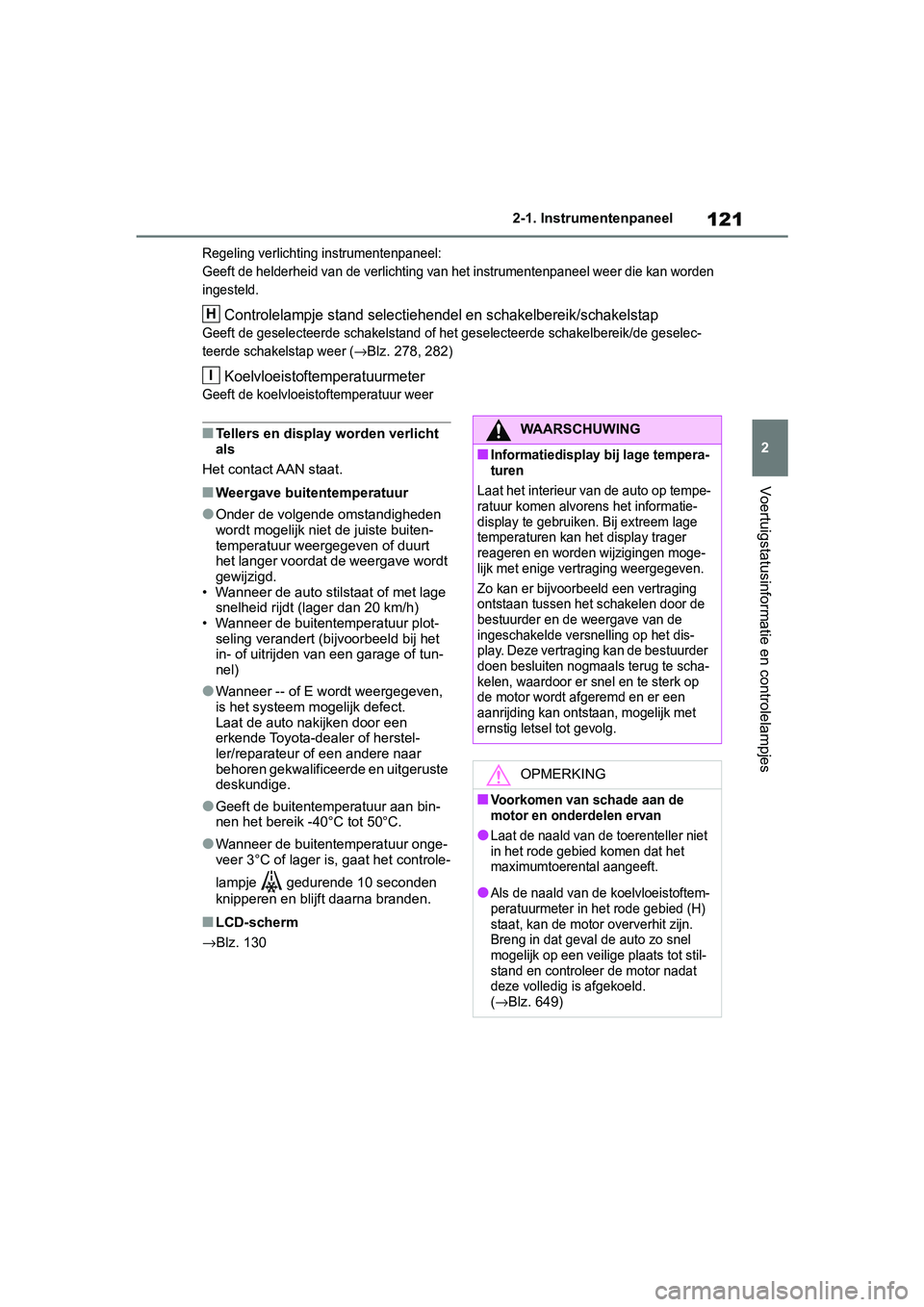

Regeling verlichti
ng instrumentenpaneel:
Geeft de helderheid van de verlichting van het instrumentenpane el weer die kan worden
ingesteld.
Controlelampje stand selectiehendel en schakelbereik/schakelsta p
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik/de geselec-
teerde schakelstap weer (
→Blz. 278, 282)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeist oftemperatuur weer
■Tellers en display worden verlicht
als
Het contact AAN staat.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden
wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt
het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plot- seling verandert (bijvoorbeeld bij het
in- of uitrijden v an een garage of tun-
nel)
●Wanneer -- of E wordt weergegeven,
is het systeem mo gelijk defect.
Laat de auto nak ijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Geeft de buitentem peratuur aan bin-
nen het bereik -40°C tot 50°C.
●Wanneer de buitentemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje gedurende 10 seconden
knipperen en blij ft daarna branden.
■LCD-scherm
→Blz. 130
H
I
WAARSCHUWING
■Informatiedisplay bij lage tempera-
turen
Laat het interieur van de auto op tempe-
ratuur komen alvorens het informatie-
display te gebruik en. Bij extreem lage
temperaturen kan het display trager
reageren en worden wijzigingen moge-
lijk met enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de
bestuurder en de weergave van de
ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder
doen besluiten nogmaal s terug te scha-
kelen, waardoor er snel en te sterk op
de motor wordt af geremd en er een
aanrijding kan ontstaan, mogelijk met
ernstig letsel tot gevolg.
OPMERKING
■Voorkomen van schade aan de
motor en onderdelen ervan
●Laat de naald van de toerenteller niet
in het rode gebied komen dat het
maximumtoerental aangeeft.
●Als de naald van de koelvloeistoftem-
peratuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn.
Breng in dat geval de auto zo snel
mogelijk op een veili ge plaats tot stil-
stand en controleer de motor nadat
deze volledig is afgekoeld.
(
→Blz. 649)
pM_RAV4_OM_OM42D03E_(EE).book P age 121 Wednesday, March 20, 2019 2:08 PM

1222-1. Instrumentenpaneel
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagtel-
ler B en de helder heid van de ver-
lichting van het
instrumentenpaneel.
 Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ingedrukt wordt gehouden.
 Wanneer het display van de
regeling van de verlichting van
het instrumentenpaneel wordt
weergegeven, kunt u de helder-
heid van de verlichting van het
instrumentenpaneel afstellen
door de toets ingedrukt te hou-
den.
■Afstellen helderheid instrumenten-
paneel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk
worden aangepast wanneer de achter-
lichten branden en wanneer de achter-
lichten uit zijn. Wanneer de omgeving
echter licht is (bijvoorbeeld overdag),
wordt de helderheid van de verlichting
van het instrumentenpaneel niet aange-
past wanneer de achterlichten worden
ingeschakeld.
De klokken kunnen worden inge-
steld via het multi-informatiedisplay
of het scherm van het audiosys-
teem.
Auto's zonder navigatiesysteem
of multimediasysteem
Door het scherm “Clock :00” (klok
:00) weer te geven via het scherm
op het multi-info rmatiedisplay,
kunt u de volgende instellingen met
betrekking tot de klok wijzigen.
 Resetten van de weergave van
de minuten
 Wijzigen van de klok tussen 12-
uurs- en 24-uursweergave.
 Instellen van de tijd
■Resetten van de weergave van
de minuten
1 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
Gebruik van de toets ODO
TRIP
Afstellen van de klok
pM_RAV4_OM_OM42D03E_(EE).book P age 122 Wednesday, March 20, 2019 2:08 PM

123
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
2
Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
Door op van de bedieningstoet-
sen van het instrumentenpaneel op
het scherm “Clock :00” (klok :00) te
drukken, kunt u de “Minutes” (minu-
ten) instellen op 00.
 Minuten van 0 tot 29 worden
naar beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt
weergegeven als 1:00)
Minuten van 30 tot 59 worden
naar boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt
weergegeven als 2:00)
■Instellen van de tijd
1 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
3 Houd op het scherm “Clock :00”
(klok :00) van de bedie-
ningstoetsen van het instrumen-
tenpaneel ingedrukt. 4
Selecteer “12H/2 4H” (12 uur/24
uur), “Time” (tijd) of “Minutes”
(minuten) door of van de
bedieningstoetsen van het
instrumentenpaneel te bedie-
nen.
5 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om de weergave op
het display te wijzigen.
Druk als het instellen is voltooid op
om terug te keren naar het vorige
scherm.
Auto's met navigatiesysteem of
multimediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of
de handleiding voor het multimedia-
systeem.
pM_RAV4_OM_OM42D03E_(EE).book P age 123 Wednesday, March 20, 2019 2:08 PM

1242-1. Instrumentenpaneel

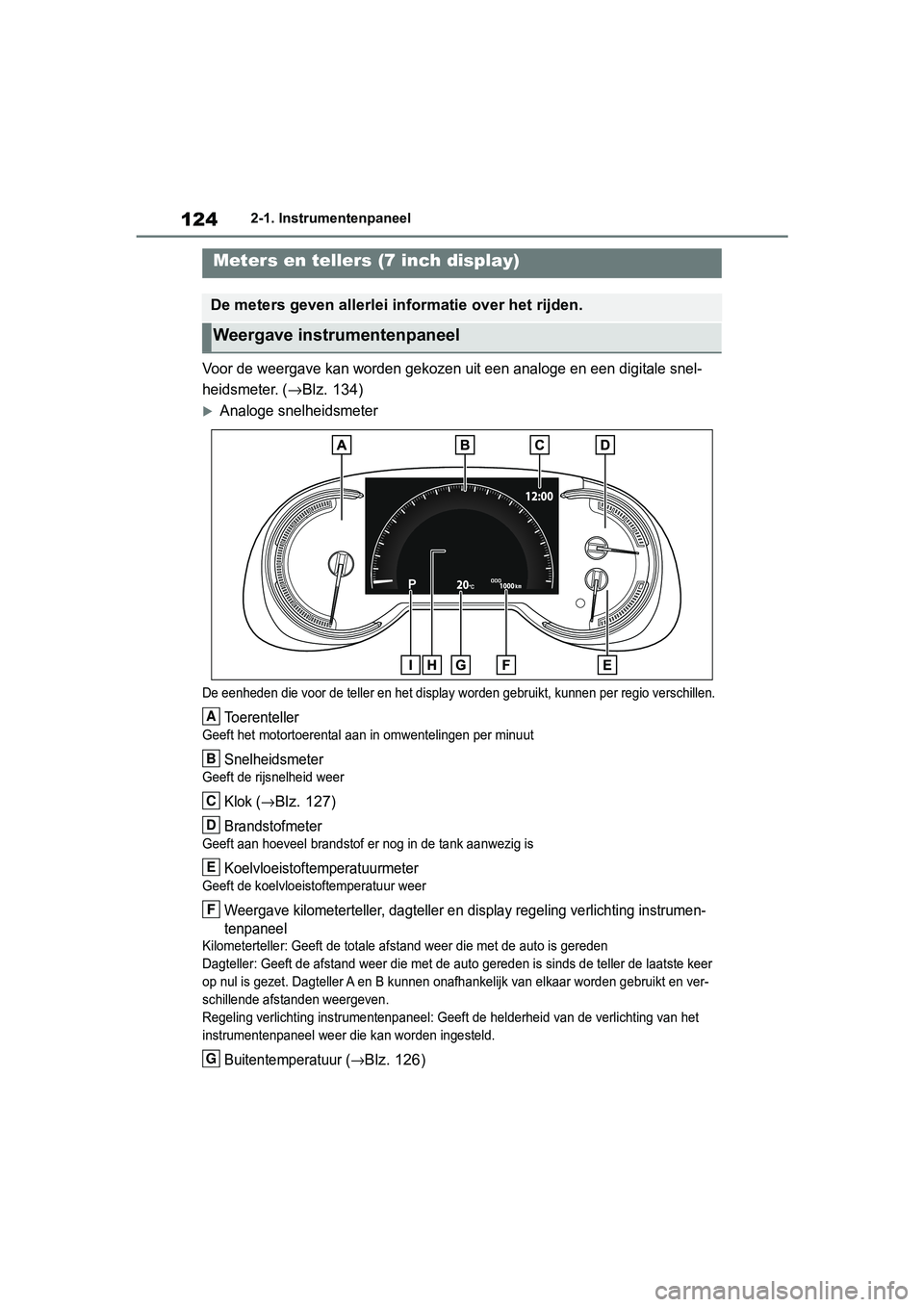

Voor de weergave kan worden gekozen uit een analoge en een digitale snel-
heidsmeter. (
→Blz. 134)
Analoge snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Klok (→Blz. 127)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlich ting instrumen-
tenpaneel
Kilometerteller: Geeft de totale afstand weer die met de auto i s gereden
Dagteller: Geeft de afstand weer die met de auto gereden is sin ds de teller de laatste keer
op nul is gezet. Dagteller A en B kunnen onafhankelijk van elka ar worden gebruikt en ver-
schillende afstanden weergeven.
Regeling verlichting instrumentenpaneel: Geeft de helderheid va n de verlichting van het
instrumentenpaneel weer die kan worden ingesteld.
Buitentemperatuur (→Blz. 126)
Meters en tellers (7 inch display)
De meters geven allerlei i nformatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
G
pM_RAV4_OM_OM42D03E_(EE).book P age 124 Wednesday, March 20, 2019 2:08 PM

125
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

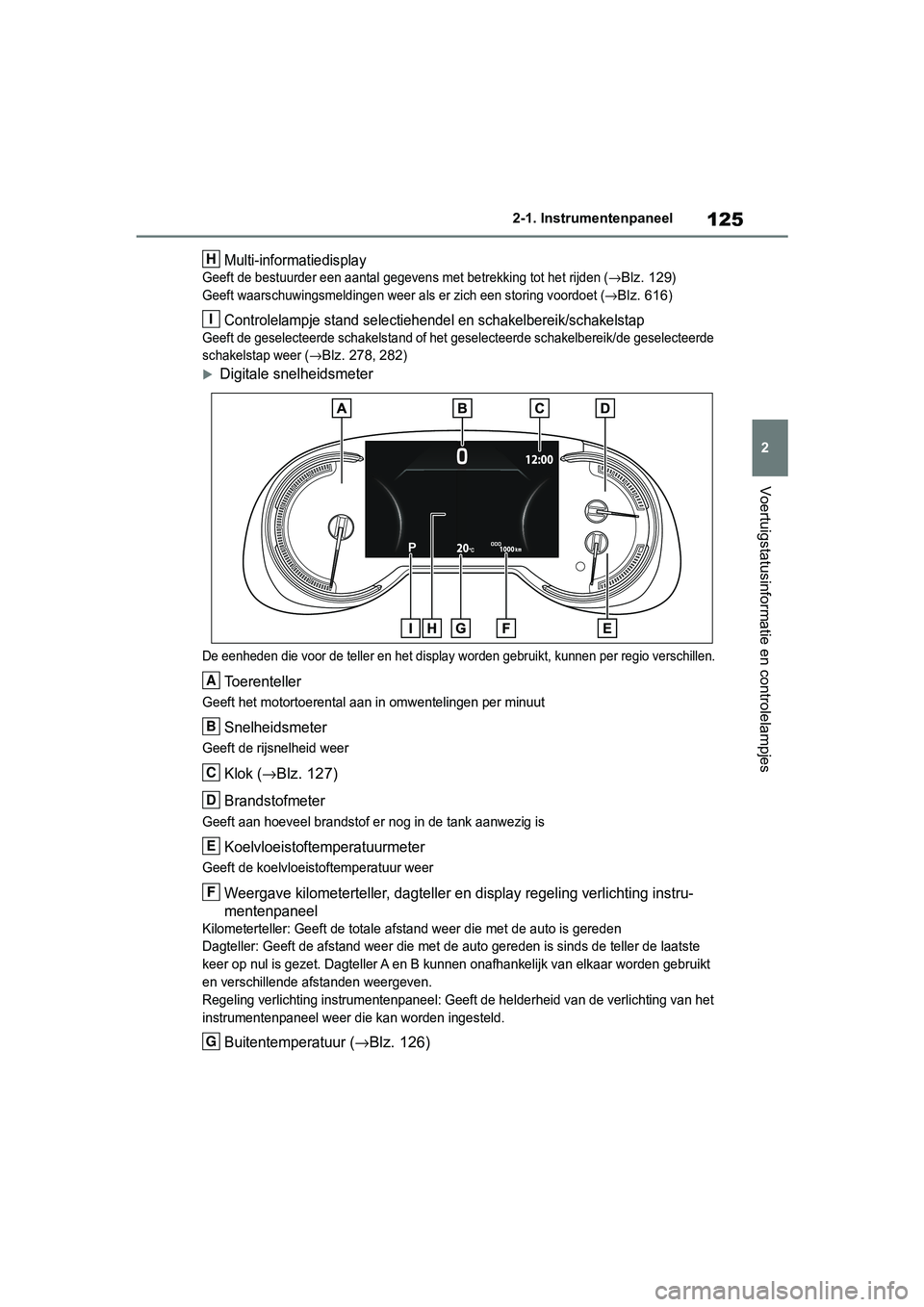

Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het
rijden (→Blz. 129)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (
→Blz. 616)
Controlelampje stand selectiehendel en schakelbereik/schakelsta p
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik/de geselecteerde
schakelstap weer (
→Blz. 278, 282)
Digitale snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Toerenteller
Geeft het motortoerental aan in omw entelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Klok (→Blz. 127)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlich ting instru-
mentenpaneel
Kilometerteller: Geeft de totale afstand weer die met de auto is gereden
Dagteller: Geeft de afstand weer die met de auto gereden is sin ds de teller de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt
en verschillende afstanden weergeven.
Regeling verlichting instrum entenpaneel: Geeft de helderheid van de verlichting van het
instrumentenpaneel weer die kan worden ingesteld.
Buitentemperatuur (→Blz. 126)
H
I
A
B
C
D
E
F
G
pM_RAV4_OM_OM42D03E_(EE).book P age 125 Wednesday, March 20, 2019 2:08 PM

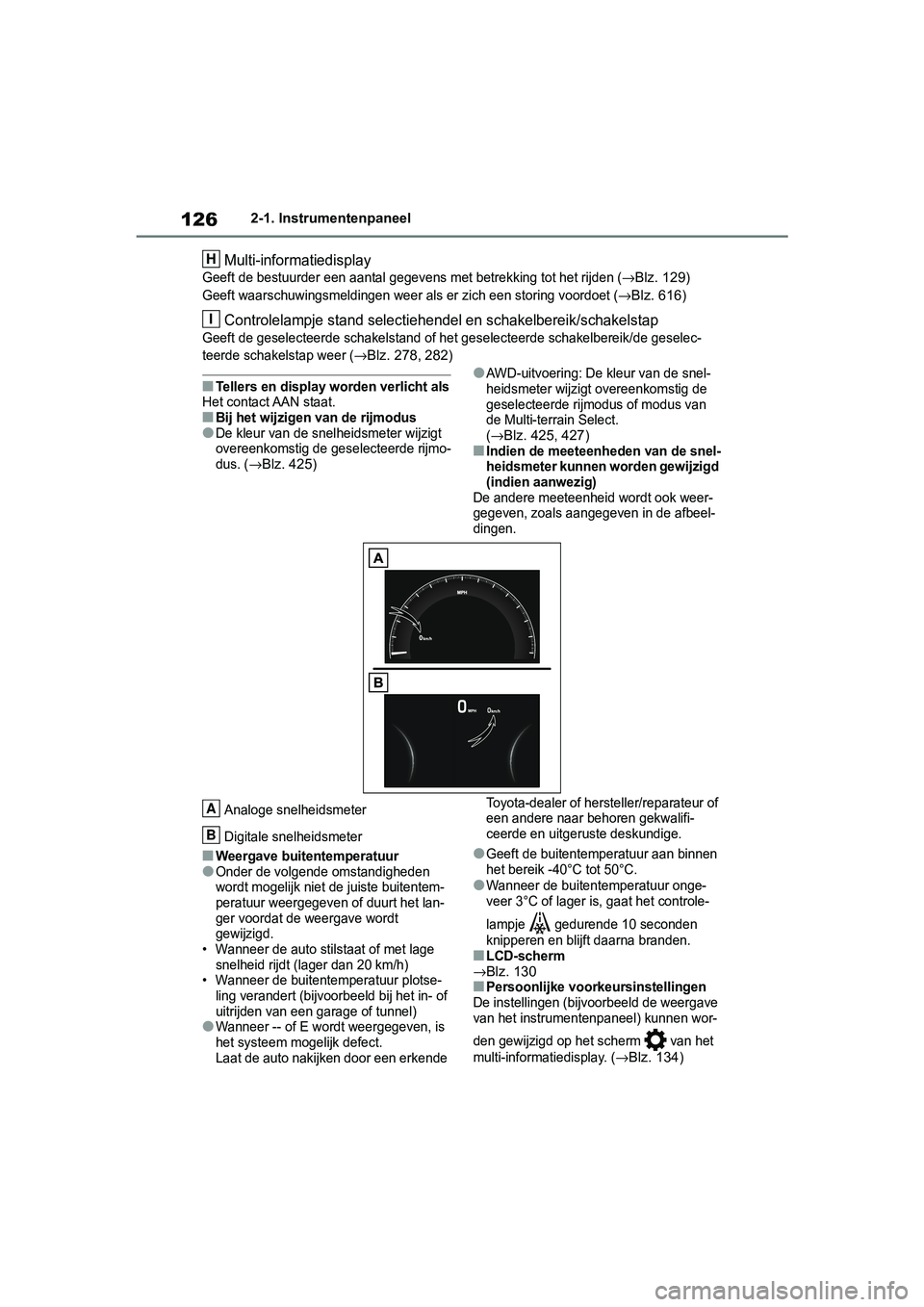

1262-1. Instrumentenpaneel
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 129)
Geeft waarschuwingsme ldingen weer als er zich een storing voord oet (
→Blz. 616)
Controlelampje stand selectiehendel en schakelbereik/schakelsta p
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik/de geselec-
teerde schakelstap weer (
→Blz. 278, 282)
■Tellers en display worden verlicht alsHet contact AAN staat.
■Bij het wijzigen van de rijmodus
●De kleur van de snel heidsmeter wijzigt
overeenkomstig de geselecteerde rijmo-
dus. (
→Blz. 425)
●AWD-uitvoering: De kleur van de snel-
heidsmeter wijzigt overeenkomstig de
geselecteerde rijmodus of modus van
de Multi-terrain Select.
(
→Blz. 425, 427)■Indien de meeteenheden van de snel-
heidsmeter kunnen worden gewijzigd
(indien aanwezig)
De andere meeteenheid wordt ook weer-
gegeven, zoals aangegeven in de afbeel-
dingen.
Analoge snelheidsmeter
Digitale snelheidsmeter
■Weergave buitentemperatuur
●Onder de volgende omstandigheden
wordt mogelijk niet de juiste buitentem-
peratuur weergegeven of duurt het lan-
ger voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage
snelheid rijdt (l ager dan 20 km/h)
• Wanneer de buitentemperatuur plotse- ling verandert (bijvoor beeld bij het in- of
uitrijden van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, is
het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Geeft de buitentemperatuur aan binnen
het bereik -40°C tot 50°C.
●Wanneer de buitent
emperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje gedurende 10 seconden
knipperen en blij ft daarna branden.
■LCD-scherm
→Blz. 130
■Persoonlijke voorkeursinstellingenDe instellingen (bijvoorbeeld de weergave
van het instrumentenpaneel) kunnen wor-
den gewijzigd op het scherm van het
multi-informatiedisplay. (
→Blz. 134)
H
I
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 126 Wednesday, March 20, 2019 2:08 PM
