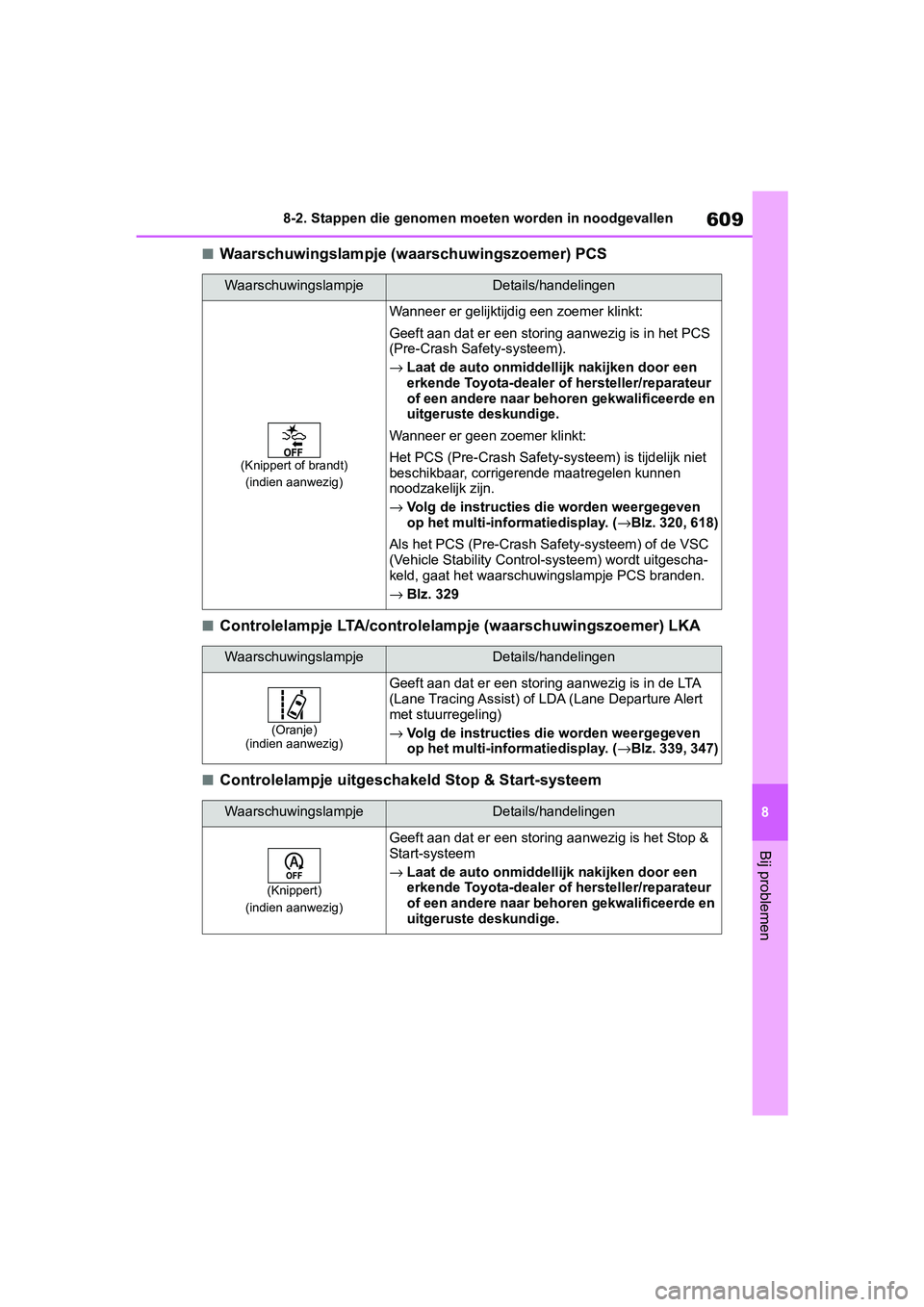

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje (waarschuwingszoemer) PCS
■Controlelampje LTA/controlelamp
je (waarschuwingszoemer) LKA
■Controlelampje uitgeschakeld Stop & Start-systeem
WaarschuwingslampjeDetails/handelingen
(Knippert of brandt)
(indien aanwezig)
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storin g aanwezig is in het PCS
(Pre-Crash Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety- systeem) is tijdelijk niet
beschikbaar, corrigerende maatregelen kunnen
noodzakelijk zijn.
→ Volg de instructies die worden weergegeven
op het multi-informatiedisplay. ( →Blz. 320, 618)
Als het PCS (Pre-Crash S afety-systeem) of de VSC
(Vehicle Stability Control-systeem) wordt uitgescha-
keld, gaat het waarschuwingslampje PCS branden.
→ Blz. 329
WaarschuwingslampjeDetails/handelingen
(Oranje)
(indien aanwezig)
Geeft aan dat er een storin g aanwezig is in de LTA
(Lane Tracing Assist) of LDA (Lane Departure Alert
met stuurregeling)
→ Volg de instructies die worden weergegeven
op het multi-informatiedisplay. ( →Blz. 339, 347)
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Geeft aan dat er een storin g aanwezig is het Stop &
Start-systeem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 609 Wednesday, March 20, 2019 2:08 PM

6108-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje (waarschuwingszoemer) Toyota Parking Assist-
sensor OFF
■Controlelampje (waarschuwingszoemer) PKSB OFF
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de Toyota
Parking Assist-sensor
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijd elijk niet beschik-
baar is, doordat een senso r mogelijk vuil is of is
bedekt met bijvoorbeeld ijs.
→ Volg de instructies die worden weergegeven
op het multi-informatiedisplay. ( →Blz. 397, 616)
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een stor ing aanwezig is in het
PKSB-systeem (Parking Support Brake)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijd elijk niet beschik-
baar is, doordat een senso r mogelijk vuil is of is
bedekt met bijvoorbeeld ijs.
→ Volg de instructies die worden weergegeven
op het multi-informatiedisplay. ( →Blz. 406, 616)
pM_RAV4_OM_OM42D03E_(EE).book P age 610 Wednesday, March 20, 2019 2:08 PM

611
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje (waarsch
uwingszoemer) RCTA OFF
■Controlelampje Traction Control
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storin g aanwezig is in de RCTA
(Rear Crossing Traffic Alert)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de achterbu mper rondom de radarsen-
sor vuil is, enz. ( →Blz. 389)
→ Volg de instructies die worden weergegeven
op het multi-informatiedisplay. ( →Blz. 381, 616)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
De VSC/Trailer Sway Control;
 Het TRC-systeem;
 Het Hill Start Assist Control-systeem of
 De Downhill Assist Control (indien aanwezig)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 611 Wednesday, March 20, 2019 2:08 PM

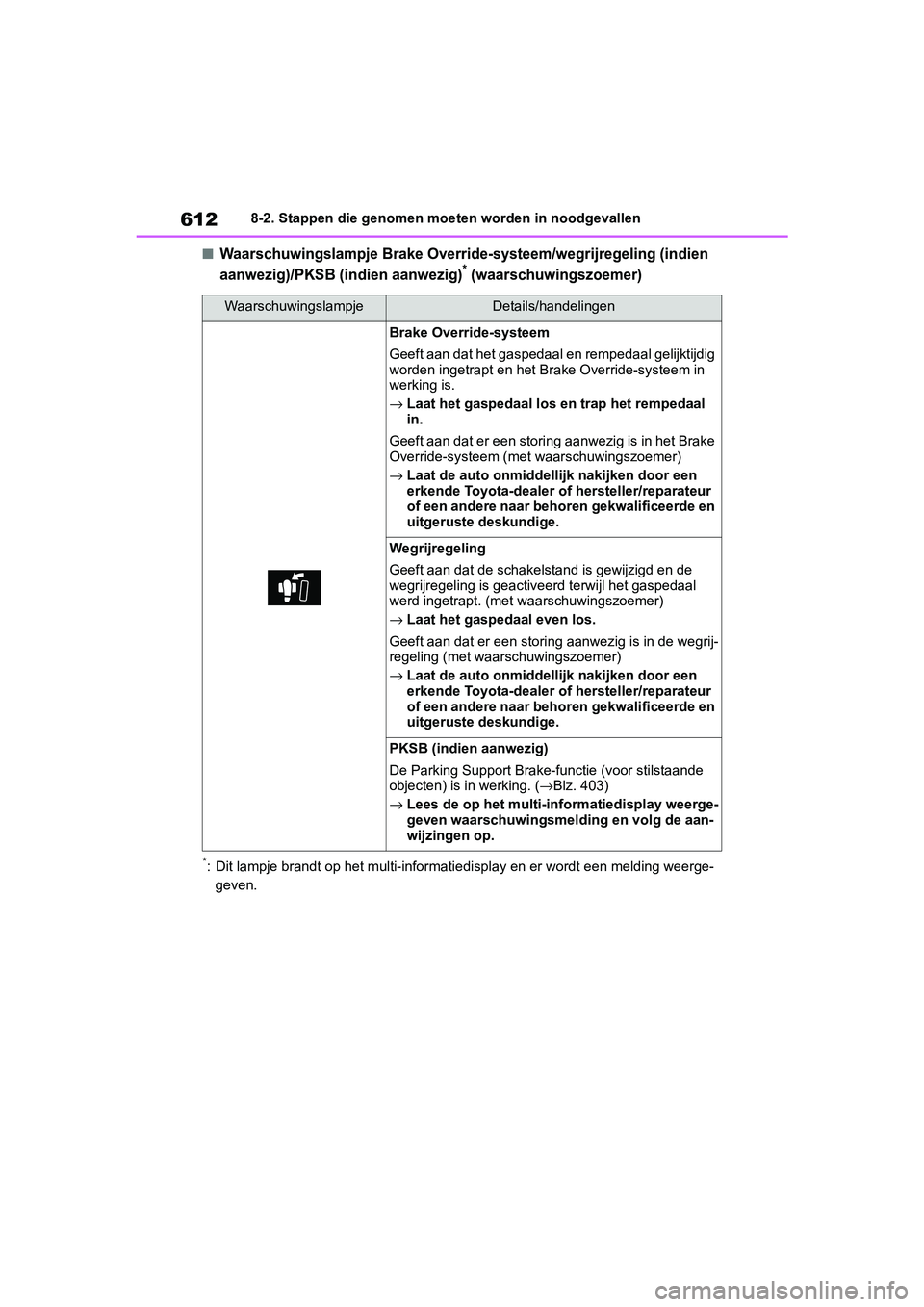

6128-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje Brake Override-systeem/wegrijregeling (indi en
aanwezig)/PKSB (indien aanwezig)* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weerge-
geven.
WaarschuwingslampjeDetails/handelingen
Brake Override-systeem
Geeft aan dat het gaspedaal en rempedaal gelijktijdig
worden ingetrapt en het Brake Override-systeem in
werking is.
→ Laat het gaspedaal los en trap het rempedaal
in.
Geeft aan dat er een storing aanwezig is in het Brake
Override-systeem (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Wegrijregeling
Geeft aan dat de schakelst and is gewijzigd en de
wegrijregeling is geactive erd terwijl het gaspedaal
werd ingetrapt. (met waarschuwingszoemer)
→ Laat het gaspedaal even los.
Geeft aan dat er een stori ng aanwezig is in de wegrij-
regeling (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
PKSB (indien aanwezig)
De Parking Support Brake- functie (voor stilstaande
objecten) is in werking. ( →Blz. 403)
→ Lees de op het multi-inf ormatiedisplay weerge-
geven waarschuwingsmel ding en volg de aan-
wijzingen op.
pM_RAV4_OM_OM42D03E_(EE).book P age 612 Wednesday, March 20, 2019 2:08 PM

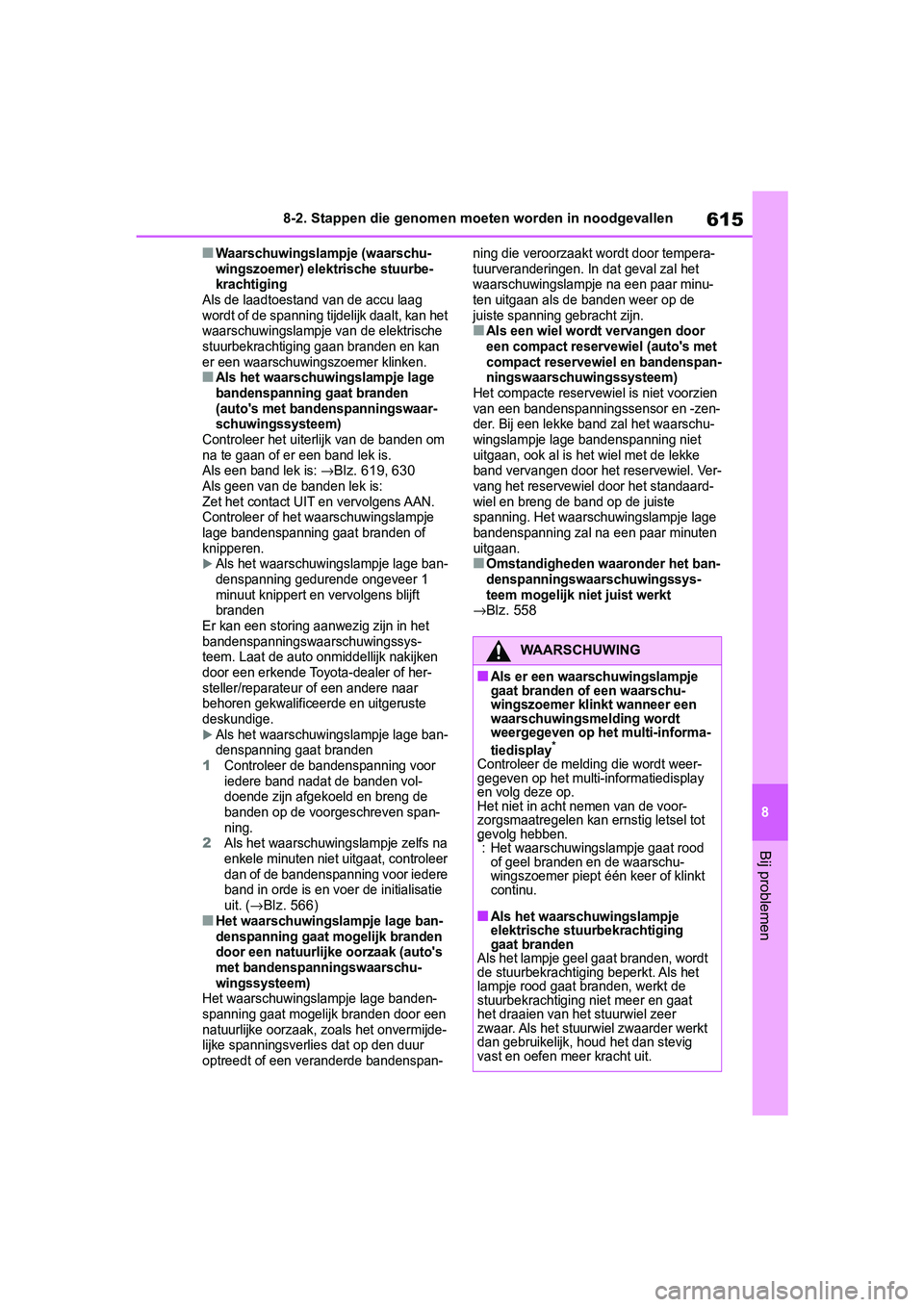

615
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de laadtoestand
van de accu laag
wordt of de spanning tijdelijk daalt, kan het
waarschuwingslampje van de elektrische
stuurbekrachtiging gaan branden en kan
er een waarschuwingszoemer klinken.
■Als het waarschuwingslampje lage
bandenspanning gaat branden
(auto's met bandenspanningswaar-
schuwingssysteem)
Controleer het uiterlijk van de banden om
na te gaan of er een band lek is.
Als een band lek is:
→Blz. 619, 630
Als geen van de banden lek is:
Zet het contact UIT en vervolgens AAN.
Controleer of het waarschuwingslampje
lage bandenspanning gaat branden of
knipperen.
Als het waarschuwingslampje lage ban-
denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft
branden
Er kan een storing aanw ezig zijn in het
bandenspanningswaarschuwingssys-
teem. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als het waarschuwingslampje lage ban-
denspanning gaat branden
1Controleer de bandenspanning voor
iedere band nadat de banden vol-
doende zijn afgekoeld en breng de
banden op de voorgeschreven span-
ning.
2Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, controleer
dan of de bandenspanning voor iedere
band in orde is en voer de initialisatie
uit. (
→Blz. 566)
■Het waarschuwingslampje lage ban-
denspanning gaat mogelijk branden
door een natuurlijke oorzaak (auto's
met bandenspanningswaarschu-
wingssysteem)
Het waarschuwingslampje lage banden-
spanning gaat mogelijk branden door een
natuurlijke oorzaak, zoals het onvermijde-
lijke spanningsverlie s dat op den duur
optreedt of een veranderde bandenspan- ning die veroorzaak
t wordt door tempera-
tuurveranderingen. In dat geval zal het
waarschuwingslampje na een paar minu-
ten uitgaan als de banden weer op de
juiste spanning gebracht zijn.
■Als een wiel wordt vervangen door
een compact reservewiel (auto's met
compact reservewiel en bandenspan-
ningswaarschuwingssysteem)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zen-
der. Bij een lekke band zal het waarschu-
wingslampje lage bandenspanning niet
uitgaan, ook al is het wiel met de lekke
band vervangen door het reservewiel. Ver-
vang het reservewiel door het standaard-
wiel en breng de band op de juiste
spanning. Het waarschuwingslampje lage
bandenspanning zal na een paar minuten
uitgaan.
■Omstandigheden waaronder het ban-
denspanningswaarschuwingssys-
teem mogelijk niet juist werkt
→Blz. 558
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschu-
wingszoemer klinkt wanneer een
waarschuwingsmelding wordt
weergegeven op het multi-informa-
tiedisplay
*
Controleer de meldi ng die wordt weer-
gegeven op het multi-inf ormatiedisplay
en volg deze op.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan er nstig letsel tot
gevolg hebben.
*: Het waarschuwingslampje gaat rood of geel branden en de waarschu-
wingszoemer piept één keer of klinkt
continu.
■Als het waarschuwingslampje
elektrische stuurbekrachtiging
gaat branden
Als het lampje geel gaat branden, wordt
de stuurbekrachtiging beperkt. Als het
lampje rood gaat branden, werkt de
stuurbekrachtiging niet meer en gaat
het draaien van het stuurwiel zeer
zwaar. Als het stuurwiel zwaarder werkt
dan gebruikelijk, houd het dan stevig
vast en oefen meer kracht uit.
pM_RAV4_OM_OM42D03E_(EE).book P age 615 Wednesday, March 20, 2019 2:08 PM

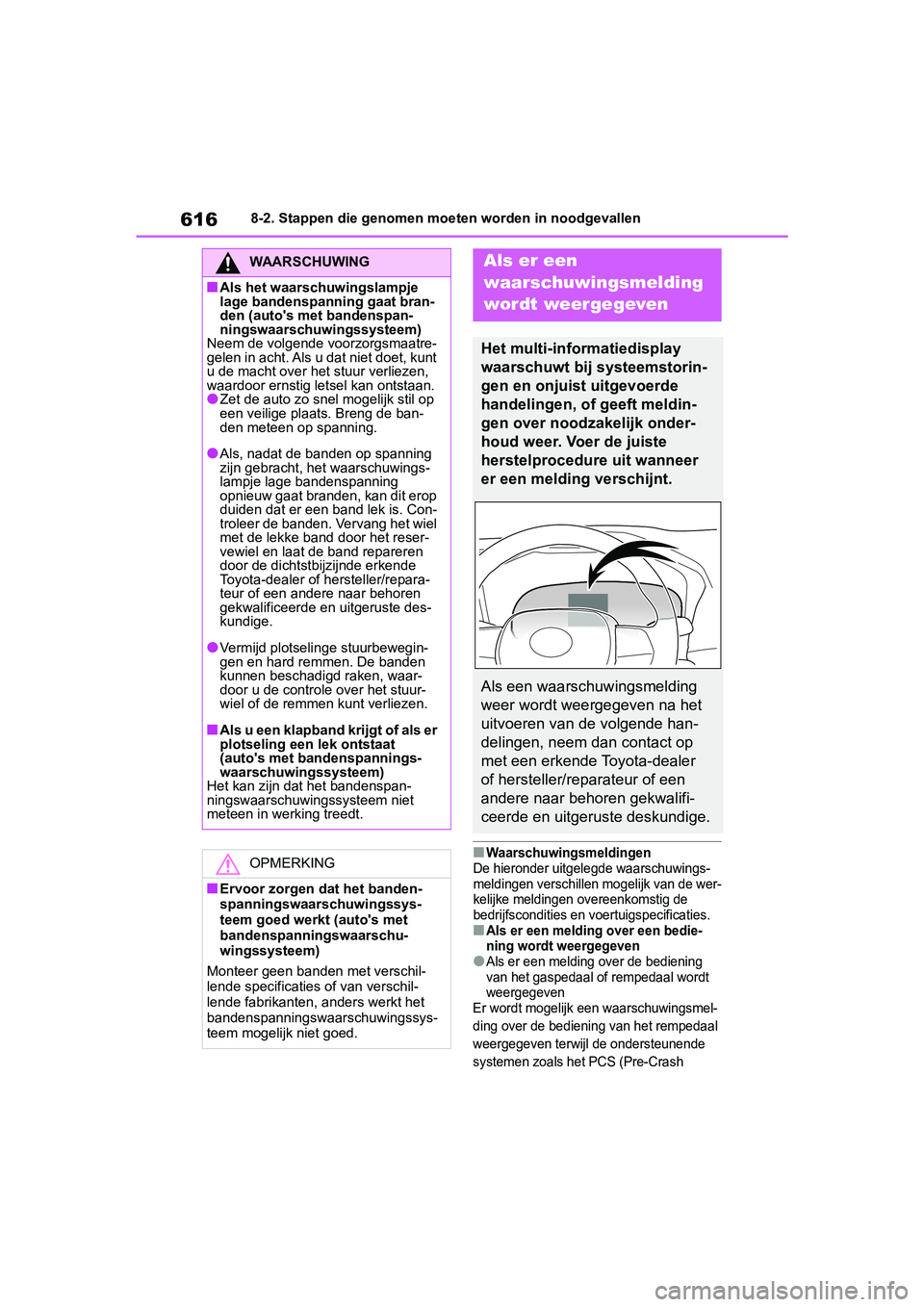

6168-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwings-
meldingen verschillen mogelijk van de wer-
kelijke meldingen overeenkomstig de
bedrijfscondities en voertuigspecificaties.
■Als er een melding over een bedie-
ning wordt weergegeven
●Als er een melding over de bediening
van het gaspedaal of rempedaal wordt
weergegeven
Er wordt mogelijk een waarschuwingsmel-
ding over de bediening van het rempedaal
weergegeven terwijl de ondersteunende
systemen zoals het PCS (Pre-Crash
WAARSCHUWING
■Als het waarschuwingslampje
lage bandenspanning gaat bran-
den (auto's met bandenspan-
ningswaarschuwingssysteem)
Neem de volgende voorzorgsmaatre-
gelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen,
waardoor ernstig letsel kan ontstaan.
●Zet de auto zo snel mogelijk stil op
een veilige plaats. Breng de ban-
den meteen op spanning.
●Als, nadat de banden op spanning
zijn gebracht, het waarschuwings-
lampje lage bandenspanning
opnieuw gaat branden, kan dit erop
duiden dat er een band lek is. Con-
troleer de banden. Vervang het wiel
met de lekke band door het reser-
vewiel en laat de band repareren
door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
●Vermijd plotselinge stuurbewegin-
gen en hard remmen. De banden
kunnen beschadigd raken, waar-
door u de controle over het stuur-
wiel of de remmen kunt verliezen.
■Als u een klapband krijgt of als er
plotseling een lek ontstaat
(auto's met bandenspannings-
waarschuwingssysteem)
Het kan zijn dat het bandenspan-
ningswaarschuwingssysteem niet
meteen in werking treedt.
OPMERKING
■Ervoor zorgen dat het banden-
spanningswaarschuwingssys-
teem goed werkt (auto's met
bandenspanningswaarschu-
wingssysteem)
Monteer geen banden met verschil-
lende specificaties of van verschil-
lende fabrikanten, anders werkt het
bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
Als er een
waarschuwingsmelding
wordt weergegeven
Het multi-info rmatiedisplay
waarschuwt bij systeemstorin-
gen en onjuist uitgevoerde
handelingen, of geeft meldin-
gen over noodzakelijk onder-
houd weer. Voer de juiste
herstelprocedure uit wanneer
er een melding verschijnt.
Als een waarschuwingsmelding
weer wordt weergegeven na het
uitvoeren van de volgende han-
delingen, neem dan contact op
met een erkende Toyota-dealer
of hersteller/re parateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 616 Wednesday, March 20, 2019 2:08 PM

617
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Safety-systeem) (indien aanwezig) of het
Dynamic Radar Crui
se Control-systeem
met volledig snelheidsbereik (indien aan-
wezig) in werking zijn. Als een waarschu-
wingsmelding wordt weergegeven,
decelereer de auto dan of volg de instruc-
tie op het multi-informatiedisplay.
Er wordt een waarschuwingsmelding weer-
gegeven wanneer het Brake Override-sys-
teem, de wegrijregeling of de Parking
Support Brake-functie (indien aanwezig) in
werking is (
→Blz. 254, 403). Volg de
instructies op het multi-informatiedisplay.
●Als er een melding over de bediening
van de startknop wordt weergegeven
Er wordt een instructie voor de bediening
van de startknop weergegeven wanneer
een onjuiste procedure voor het starten
van het motor wordt uitgevoerd of wanneer
de startknop onjuist wordt bediend. Volg
de op het multi-infor matiedisplay weerge-
geven instructies om de startknop nog-
maals te bedienen.
●Als er een melding over de bediening
van de selectiehendel wordt weergege-
ven
Om te voorkomen dat de selectiehendel in
de verkeerde stand wordt gezet of dat de
auto onverwachts i n beweging komt, kan
op het multi-informatiedisplay een melding
worden weergegeven die u verzoekt om de
selectiehendel in een andere stand te zet-
ten. Volg in dat geval de instructie van de
melding en zet de selectiehendel in de
aangegeven stand.
●Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloei-
stof wordt weergegeven
Controleer het onderde el dat op het multi-
informatiedisplay wordt
weergegeven of dat door het waarschu-
wingslampje wordt aa ngegeven en los het
probleem op, bijvoorbeeld door het
geopende portier te sluiten of de vloeistof
bij te vullen.
■Als er een melding wordt weergege-
ven dat u naar een erkende Toyota-
dealer of hersteller/ reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergege-
ven dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetref-
fende instructies.
• “Engine Coolant Temp High” (hoge koel-
vloeistoftemperatuur) (
→Blz. 649)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) (
→Blz. 433)
●Als de onderstaande meldingen worden
weergegeven, is er mog elijk sprake van
een storing.
Breng de auto onmiddellijk op een vei-
lige plaats tot stilstand en neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeer de en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Charging System Malfunction” (storing laadsysteem)
• “High Transmission Fluid Temp” (tempe- ratuur transmissievloeistof hoog) (auto's
met automatische transmissie) (AWD-
uitvoeringen)
• “Transmission Oil Temp. High” (tempe- ratuur transmissievloeistof hoog) (auto's
met Multidrive CVT)
• “Smart Entry & Start System Malfunc- tion” (storing Smart entry-systeem met
startknop)
●Als de onderstaande meldingen worden
weergegeven, is er mog elijk sprake van
een storing.
Laat onmiddellijk de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
pM_RAV4_OM_OM42D03E_(EE).book P age 617 Wednesday, March 20, 2019 2:08 PM

6188-2. Stappen die genomen moeten worden in noodgevallen
■Als “Shift to P when Parked” (zet bij
het parkeren de selectiehendel in
stand P) wordt weergegeven
De melding wordt weergegeven wanneer
het bestuurdersportier wordt geopend ter-
wijl het contact niet UIT is gezet en de
selectiehendel in een andere stand dan P
stond.
Zet de selectiehendel in stand P.
■Als “Auto Power OFF to Conserve
Battery” (Auto power off-functie inge-
schakeld om batterijpakket te sparen)
wordt weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie.
Wanneer de motor de volgende keer wordt
gestart, moet het motortoerental enigszins
worden verhoogd en gedurende ongeveer
5 minuten op dit niveau worden gehand-
haafd om de accu op te laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvul-
len of verversen) wordt weergegeven
Het motoroliepeil is m ogelijk te laag. Con-
troleer het oliepeil en vul indien nodig olie
bij. Deze waarschuwingsmelding verschijnt
mogelijk wanne er de auto op een helling
stilstaat. Plaats de auto op een horizontale
ondergrond en controleer of de melding
verdwijnt.
■Als “Front Camera Unavailable”
(camera voor niet beschikbaar) of
“Front Camera Unavailable See
Owner’s Manual” (camera voor niet
beschikbaar. Zie handleiding) wordt
weergegeven (indien aanwezig)
De onderstaande systemen worden moge-
lijk tijdelijk uitgeschak eld tot het in de mel-
ding aangegeven probleem is opgelost.
(
→Blz. 320, 606)
●PCS (Pre-Crash Safety-systeem)*
●LTA (Lane Tracing Assist)*
●LDA (Lane Departure Alert met stuurre-
geling)*
●Automatic High Beam-systeem*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met vol-
ledig snelheidsbereik*
●Dynamic Radar Cruise Control*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavaila-
ble See Owner's Manual” (Dynamic
Radar Cruise Control-systeem niet
beschikbaar. Zie handleiding) (indien
aanwezig) wordt weergegeven
Het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik (indien
aanwezig) of het Dynamic Radar Cruise
Control-systeem (indi en aanwezig) wordt
tijdelijk uitgeschakel d of tot het in de mel-
ding aangegeven prob leem is opgelost.
(Oorzaken en oplossingen:
→Blz. 320)
■Als “Radar Cruise Control Unavaila-
ble” (Dynamic Radar Cruise Control-
systeem niet beschikbaar) wordt
weergegeven (indien aanwezig)
Het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik (indien
aanwezig) of het Dynamic Radar Cruise
Control-systeem (indien aanwezig) kan tij-
delijk niet gebruikt worden. Gebruik het
systeem wanneer dit weer beschikbaar is.
■Waarschuwingszoemer→Blz. 614
WAARSCHUWING
■Als er een waarschuwings-
lampje gaat branden of een waar-
schuwingszoemer klinkt
wanneer een waarschuwingsmel-
ding wordt weergegeven op het
multi-informatiedisplay
→Blz. 615
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation”
(Hoog energieverbruik. Bediening
airco/verwarming gedeeltelijk
beperkt) wordt regelmatig weerge-
geven
Mogelijk is er een storing met betrek-
king tot het laadsysteem of de accu kan
verouderd zijn. Laat de auto nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 618 Wednesday, March 20, 2019 2:08 PM
