2019 TOYOTA PROACE VERSO Manuale duso (in Italian)

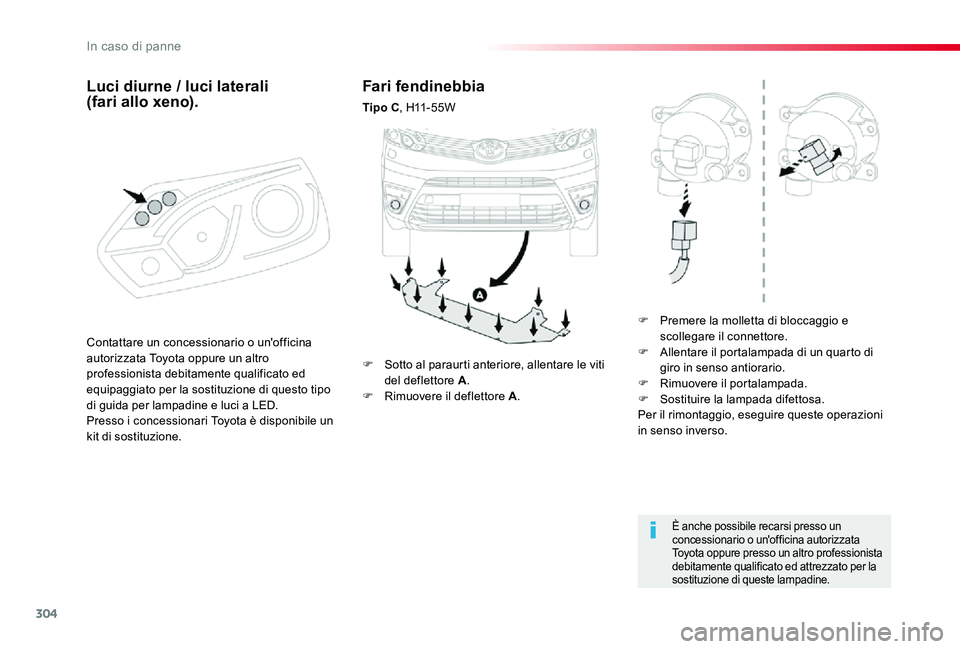

304
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
F Premere la molletta di bloccaggio e scollegare il connettore.F Allentare il portalampada di un quarto di giro in senso antiorario.F Rimuovere il portalampada.F Sostituire la lampada difettosa.Per il rimontaggio, eseguire queste operazioni in senso inverso.
È anche possibile recarsi presso un concessionario o un'officina autorizzata Toyota oppure presso un altro professionista debitamente qualificato ed attrezzato per la sostituzione di queste lampadine.
Fari fendinebbia
Tipo C, H11 - 5 5 W
F Sotto al paraurti anteriore, allentare le viti del deflettore A.F Rimuovere il deflettore A.
Contattare un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed equipaggiato per la sostituzione di questo tipo di guida per lampadine e luci a LED.Presso i concessionari Toyota è disponibile un kit di sostituzione.
Luci diurne / luci laterali (fari allo xeno).
In caso di panne

305
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019

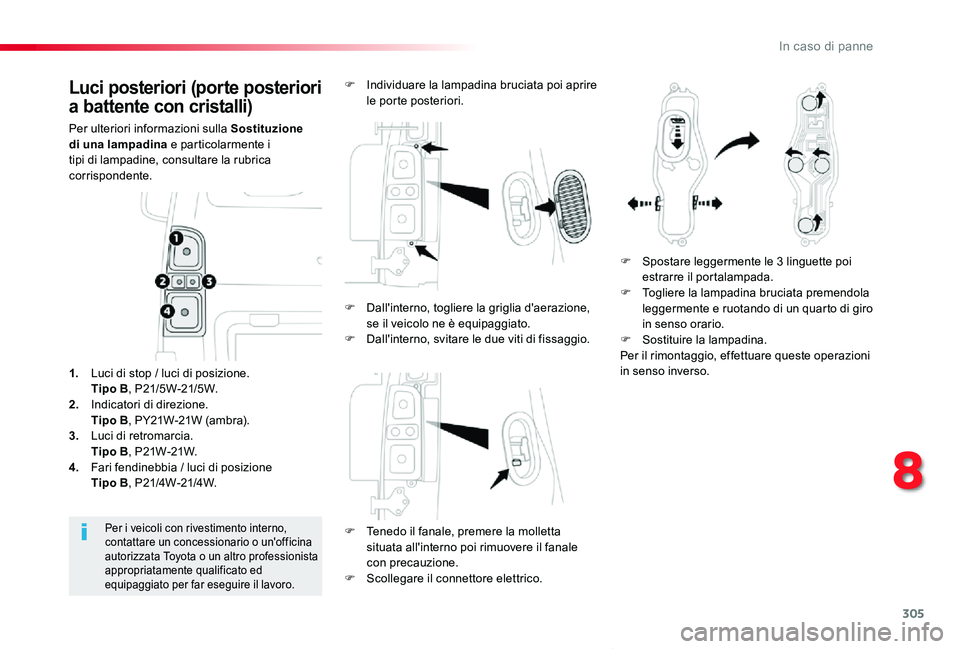

Luci posteriori (porte posteriori
a battente con cristalli)
Per ulteriori informazioni sulla Sostituzione di una lampadina e particolarmente i tipi di lampadine, consultare la rubrica corrispondente.
F Tenedo il fanale, premere la molletta
situata all'interno poi rimuovere il fanale con precauzione.F Scollegare il connettore elettrico.
Per i veicoli con rivestimento interno, contattare un concessionario o un'officina autorizzata Toyota o un altro professionista appropriatamente qualificato ed equipaggiato per far eseguire il lavoro.
1. Luci di stop / luci di posizione. Tipo B, P21/5W-21/5W.2. Indicatori di direzione. Tipo B, PY21W-21W (ambra).3. Luci di retromarcia. Tipo B, P21W-21W.4. Fari fendinebbia / luci di posizione Tipo B, P21/4W-21/4W.
F Individuare la lampadina bruciata poi aprire le porte posteriori.
F Spostare leggermente le 3 linguette poi estrarre il portalampada.F Togliere la lampadina bruciata premendola leggermente e ruotando di un quarto di giro in senso orario.F Sostituire la lampadina.Per il rimontaggio, effettuare queste operazioni in senso inverso.
F Dall'interno, togliere la griglia d'aerazione, se il veicolo ne è equipaggiato.F Dall'interno, svitare le due viti di fissaggio.
8
In caso di panne

306
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Luci targa (porte posteriori a battente con cristalli)
Tipo A, W5W-5W
F Togliere il coperchio in plastica con un cacciavite sottile.F Passando dall'apertura e con un cacciavite, spingere il fanalino verso l'esterno.F Staccare il connettore elettrico.F Rimuovere il fanalino.F Svitare il portalampada di un quarto di giro in senso antiorario.F Sostituire la lampadina difettosa.Per il rimontaggio, premere il fanalino per agganciarlo.
Luce di stop centrale (porte posteriori a battente con cristalli)
Tipo A, W5W-5W
Per il rimontaggio, premere l'elemento protettivo per agganciarlo.
F Aprire la porta posteriore sinistra.F Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.F Spingerlo verso l'esterno per sganciarlo.F Rimuovere l'elemento protettivo.F Sostituire la lampada difettosa.
In caso di panne

307
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019

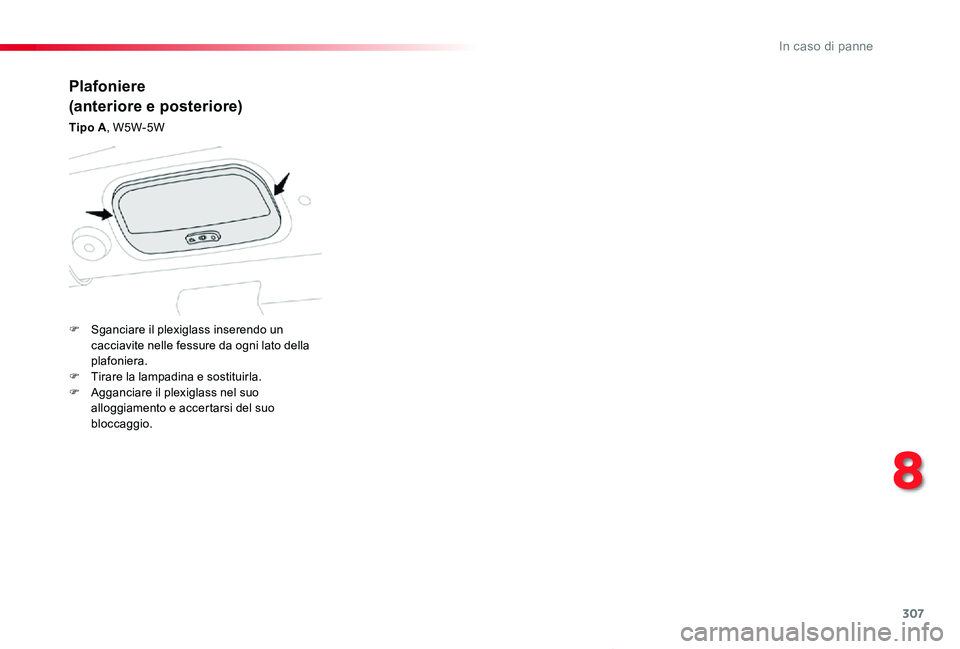

Plafoniere
(anteriore e posteriore)
Tipo A, W5W-5W
F Sganciare il plexiglass inserendo un cacciavite nelle fessure da ogni lato della plafoniera.F Tirare la lampadina e sostituirla.F Agganciare il plexiglass nel suo alloggiamento e accertarsi del suo bloccaggio.
8
In caso di panne

308
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Luci posteriori
(portellone posteriore)
Per ulteriori informazioni sulla Sostituzione di una lampadina e particolarmente sui tipi di lampadine, consultare la rubrica corrispondente.
F Tenendo il fanale, premere la molletta situata all'interno poi rimuovere il fanale
con attenzione.F Staccare il connettore elettrico.
F Contrassegnare la lampadina bruciata poi aprire lo sportello del bagagliaio.
Per i veicoli con rivestimento interno, contattare un concessionario o un'officina autorizzata Toyota o un altro professionista appropriatamente qualificato ed equipaggiato per far eseguire il lavoro.
1. Luci di stop / luci di posizione. Tipo B, P21/5W-21/5W.2. Indicatori di direzione. Tipo B, PY21W-21W (ambra).
3. Luci di retromarcia. Tipo B, P21W-21W ).4. Fanali fendinebbia / luci di posizione. Tipo B, P21W/4W-21/4W.
F Dall'interno, se il veicolo ne è equipaggiato, rimuovere il coperchio.
F Dall'esterno, premere le mollette interne della modanatura in plastica poi spostarlo verso l'esterno per rimuoverlo.F Allentare le due viti di fissaggio.
F Spostare leggermente le 3 linguette poi estrarre il portalampada.F Togliere la lampadina bruciata premendola leggermente e ruotando di un quarto di giro in senso orario.F Sostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
In caso di panne

309
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
Per il rimontaggio, premere l'elemento protettivo per agganciarlo.
F Sganciare il rivestimento da ogni estremità facendolo ruotare dal basso verso l'alto.F Tirare il rivestimento per sganciare le mollette centrali poi smontarlo.F Passando dall'apertura e con un cacciavite, spingere il fanalino verso l'esterno.F Scollegare il connettore elettrico.F Rimuovere il fanalino.F Svitare il porta lampada di un quarto di giro in senso antiorario.F Sostituire la lampadina bruciata.
Per il rimontaggio, effettuare queste operazioni in senso inverso.Per il rimontaggio del fanalino e del rivestimento, premerli per agganciarli.
Luce di stop centrale
(portellone posteriore)
Tipo A, W5W-5W
Luci targa
(portellone posteriore)
Tipo A, W5W-5W
F Aprire il portellone posteriore.F Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.F Spingerlo verso l'esterno per sganciarlo.F Rimuovere l'elemento protettivo.F Sostituire la lampada difettosa.
8
In caso di panne

310
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019

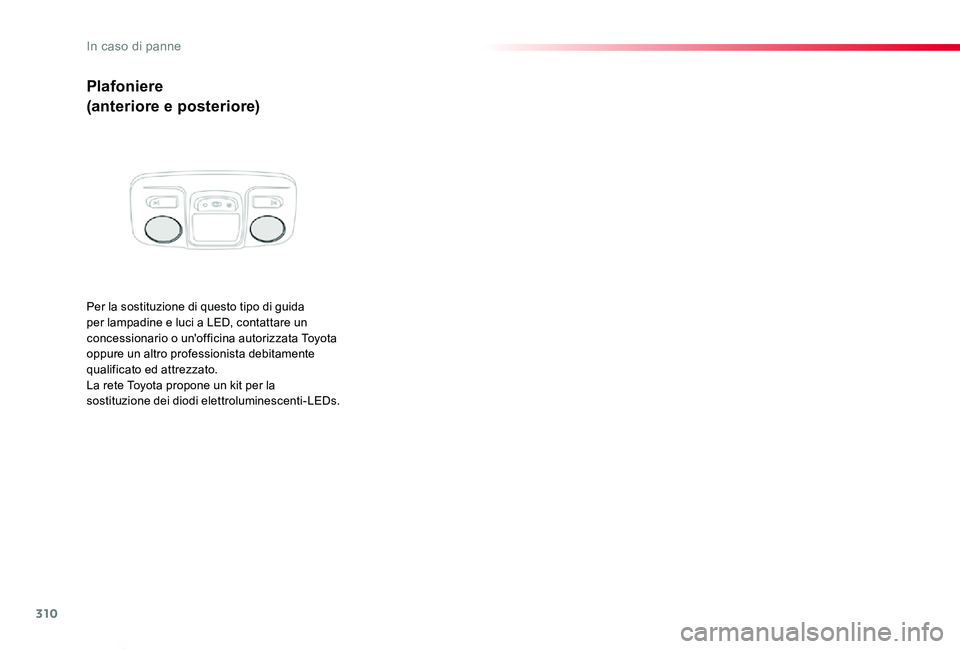

Plafoniere
(anteriore e posteriore)
Per la sostituzione di questo tipo di guida per lampadine e luci a LED, contattare un concessionario o un'officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed attrezzato.La rete Toyota propone un kit per la sostituzione dei diodi elettroluminescenti-LEDs.
In caso di panne

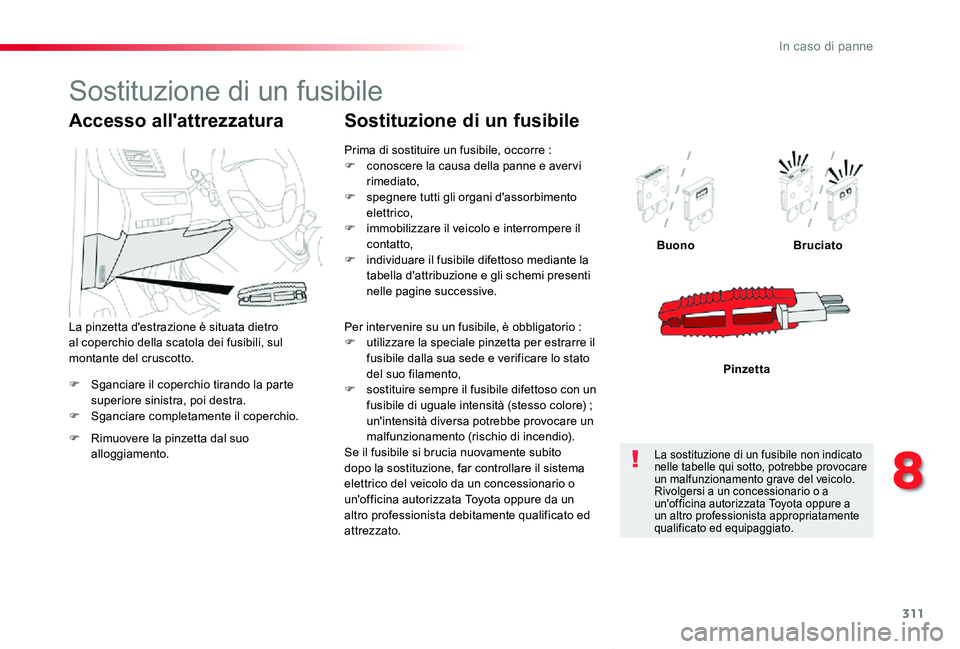

311
Proace_Verso_IT_Chap08_En-cas-de-panne_ed01-2019
F Sganciare il coperchio tirando la parte superiore sinistra, poi destra.F Sganciare completamente il coperchio.
BuonoBruciato
Pinzetta
Accesso all'attrezzatura
F Rimuovere la pinzetta dal suo
alloggiamento.
La pinzetta d'estrazione è situata dietro al coperchio della scatola dei fusibili, sul montante del cruscotto.
Prima di sostituire un fusibile, occorre :F conoscere la causa della panne e aver vi rimediato,F spegnere tutti gli organi d'assorbimento elettrico,F immobilizzare il veicolo e interrompere il contatto,F individuare il fusibile difettoso mediante la tabella d'attribuzione e gli schemi presenti nelle pagine successive.
Sostituzione di un fusibile
Per inter venire su un fusibile, è obbligatorio :F utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede e verificare lo stato del suo filamento,F sostituire sempre il fusibile difettoso con un fusibile di uguale intensità (stesso colore) ; un'intensità diversa potrebbe provocare un malfunzionamento (rischio di incendio).Se il fusibile si brucia nuovamente subito dopo la sostituzione, far controllare il sistema elettrico del veicolo da un concessionario o un'officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.
La sostituzione di un fusibile non indicato nelle tabelle qui sotto, potrebbe provocare un malfunzionamento grave del veicolo. Rivolgersi a un concessionario o a un'officina autorizzata Toyota oppure a un altro professionista appropriatamente qualificato ed equipaggiato.
Sostituzione di un fusibile
8
In caso di panne
