2019 TOYOTA PROACE VERSO Manuale duso (in Italian)

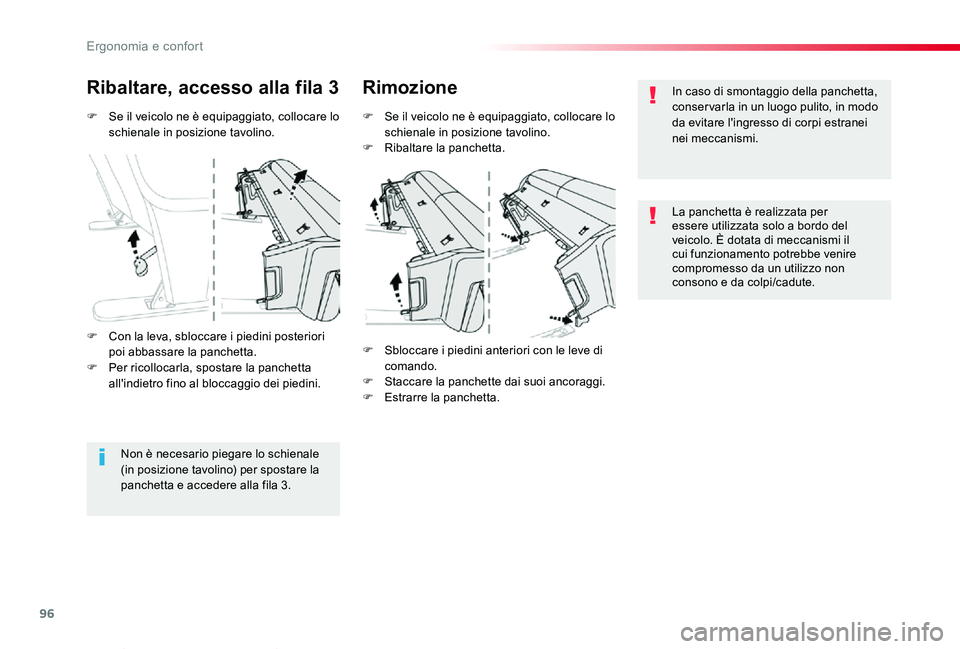

96
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.
Ribaltare, accesso alla fila 3Rimozione
F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.F Ribaltare la panchetta.
F Con la leva, sbloccare i piedini posteriori poi abbassare la panchetta.F Per ricollocarla, spostare la panchetta all'indietro fino al bloccaggio dei piedini.
Non è necesario piegare lo schienale (in posizione tavolino) per spostare la panchetta e accedere alla fila 3.
F Sbloccare i piedini anteriori con le leve di comando.F Staccare la panchette dai suoi ancoraggi.F Estrarre la panchetta.
In caso di smontaggio della panchetta, conser varla in un luogo pulito, in modo da evitare l'ingresso di corpi estranei nei meccanismi.
La panchetta è realizzata per essere utilizzata solo a bordo del veicolo. È dotata di meccanismi il cui funzionamento potrebbe venire compromesso da un utilizzo non consono e da colpi/cadute.
Ergonomia e confort

97
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Prestare attenzione che oggetti o i piedi di un passeggero posteriore non ostruiscano i punti di ancoraggio e non impediscano il corretto bloccaggio dell'insieme.
F Se il veicolo ne è equipaggiato, tirare il comando e sollevare lo schienale (da dietro, abbassare la leva).
Verificare il corretto bloccaggio del sedile al pianale quando torna in posizione.
Rimontaggio
F Inserire i piedini anteriori negli agganci del pianale (come raffigurato qui sopra).
F Verificare che nessun oggetto ostruisca gli ancoraggi e impedisca il corretto bloccaggio dei piedini.
F Bloccare i piedini anteriori con le leve di comando.F Ribaltare la panchetta all'indietro fino al bloccaggio dei piedini posteriori.
Attenzione ai piedi dei passeggeri durante il ribaltamento.
3
Ergonomia e confort

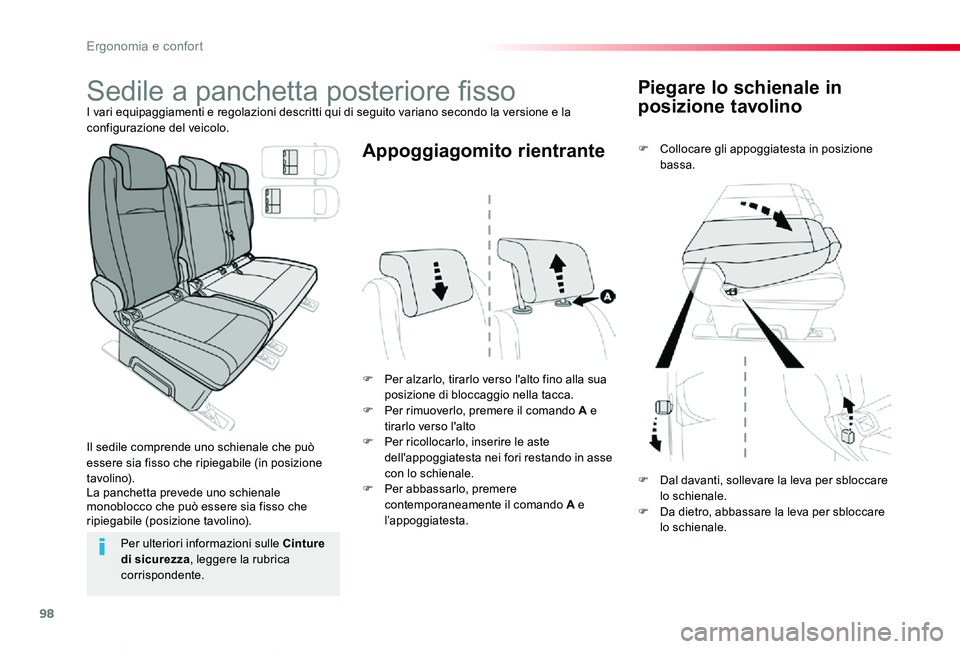

98
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Piegare lo schienale in
posizione tavolino
F Collocare gli appoggiatesta in posizione bassa.
F Per alzarlo, tirarlo verso l'alto fino alla sua posizione di bloccaggio nella tacca.F Per rimuoverlo, premere il comando A e tirarlo verso l'altoF Per ricollocarlo, inserire le aste dell'appoggiatesta nei fori restando in asse con lo schienale.F Per abbassarlo, premere contemporaneamente il comando A e l’appoggiatesta.
Appoggiagomito rientrante
Per ulteriori informazioni sulle Cinture di sicurezza, leggere la rubrica corrispondente.
F Dal davanti, sollevare la leva per sbloccare lo schienale.F Da dietro, abbassare la leva per sbloccare lo schienale.
Sedile a panchetta posteriore fissoI vari equipaggiamenti e regolazioni descritti qui di seguito variano secondo la versione e la configurazione del veicolo.
Il sedile comprende uno schienale che può essere sia fisso che ripiegabile (in posizione t avo li n o).La panchetta prevede uno schienale monoblocco che può essere sia fisso che ripiegabile (posizione tavolino).
Ergonomia e confort

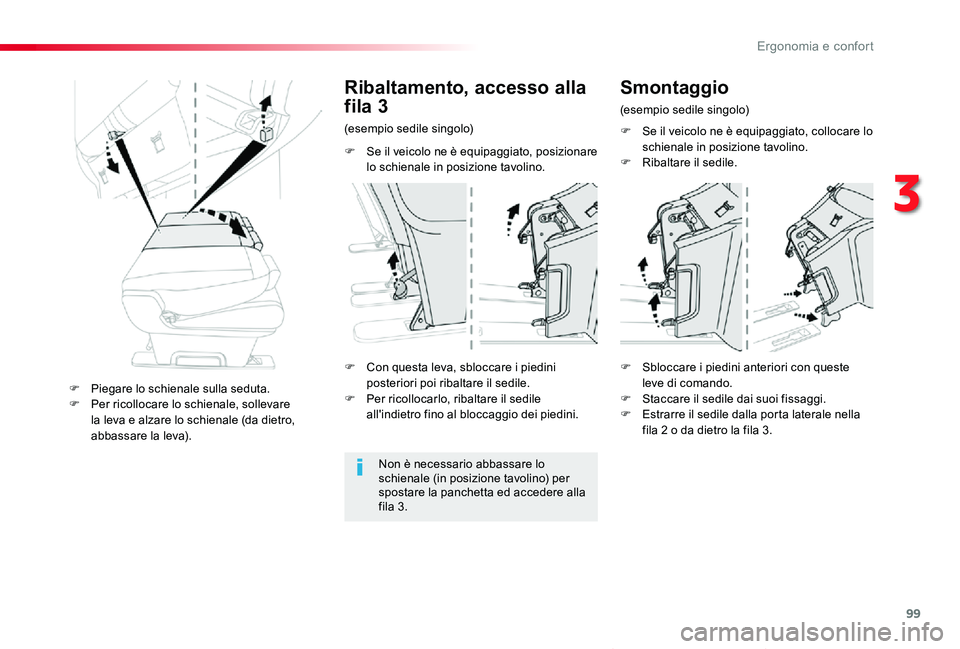

99
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
F Se il veicolo ne è equipaggiato, posizionare lo schienale in posizione tavolino.
Ribaltamento, accesso alla
fila 3
(esempio sedile singolo)
Non è necessario abbassare lo schienale (in posizione tavolino) per spostare la panchetta ed accedere alla fila 3.
F Con questa leva, sbloccare i piedini posteriori poi ribaltare il sedile.F Per ricollocarlo, ribaltare il sedile all'indietro fino al bloccaggio dei piedini.
F Piegare lo schienale sulla seduta.F Per ricollocare lo schienale, sollevare la leva e alzare lo schienale (da dietro, abbassare la leva).
Smontaggio
(esempio sedile singolo)
F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.F Ribaltare il sedile.
F Sbloccare i piedini anteriori con queste leve di comando.F Staccare il sedile dai suoi fissaggi.F Estrarre il sedile dalla porta laterale nella fila 2 o da dietro la fila 3.
3
Ergonomia e confort

100
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Verificare il corretto bloccaggio al pianale del sedile quando torna in posizione seduta.
Prestare attenzione che oggetti o i piedi di un passeggero posteriore non ostruiscano i punti di ancoraggio e non impediscano il corretto bloccaggio dell'insieme.
Rimontaggio
(esempio sedile singolo)
F Verificare che non vi siano oggetti che ostruiscano gli ancoraggi ed impediscano il corretto bloccaggio degli agganci.
F Inserire gli agganci anteriori negli ancoraggi del pianale (come raffigurato qui sopra).
F Bloccare gli agganci anteriori utilizzando delle leve di comando.F Ribaltare il sedile all'indietro fino al bloccaggio dei piedini posteriori.Attenzione ai piedi dei passeggeri durante il ribaltamento.
F Se il veicolo ne è equipaggiato, tirare il comando e sollevare lo schienale (da dietro, abbassare la leva).
In caso di smontaggio e di conser vazione del sedile (o della panchetta) fuori dal veicolo, è necessario conser varlo in un luogo pulito, in modo da evitare l'ingresso di corpi estranei nei meccanismi.
Il sedile (o la panchetta) è realizzato per essere utilizzato solo nel veicolo. È dotato di meccanismi il cui funzionamento potrebbe venire compromesso da un utilizzo non consono e da colpi/cadute.
Ergonomia e confort

101
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Appoggiatesta
F Per montarlo, tirarlo verso l'alto fino alla sua posizione di bloccaggio nella tacca.F Per rimuoverlo, premere il comando A e tirarlo verso l'alto.F Per ricollocarlo, inserire le aste dell'appoggiatesta nei fori restando in asse con lo schienale.F Per abbassarlo, premere contemporaneamente il comando A e sull’appoggiatesta.
Sedile e panchetta posteriore sulle guide
I vari equipaggiamenti e regolazioni descritti qui di seguito variano secondo la versione e la configurazione del veicolo.
Per ulteriori informazioni sulle Cinture di sicurezza, leggere la rubrica corrispondente.
F Per inclinarlo all'indietro, tirare il comando verso l'alto (da dietro abbassare la leva).F Rilasciare il comando quando si raggiunge la posizione desiderata.
Inclinare lo schienale
Lo schienale inclinabile può essere regolato in più posizioni.
Il sedile singolo è sempre situato sul lato destro e la panchetta sul lato sinistro (nel senso del ve i c o l o).La panchetta comprende due schienali indipendenti.
3
Ergonomia e confort

102
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Sono disponibili due comandi per spostare in avanti e indietro il sedile :F Dal davanti, sollevare il comando e far scorrere il sedile in avanti o indietro.F Da dietro, tirare la cinghia senza superare il punto di resistenza e spingere il sedile in avanti o tirarlo all'indietro.
Spostare in avanti o indietro
(esempio sedile singolo)
(esempio sedile singolo)
Piegare lo schienale in
posizione tavolino
F Collocare gli appoggiatesta in posizione bassa.
Spostare il sedile su tutta la lunghezza del binario
Non lasciare oggetti (esempio : borsa, giochi) sulla seduta se di deve piegare lo schienale.
F Posizionare lo schienale del sedile in posizione tavolino.F Far scorrere il sedile tirando la cinghia posteriore.
F Dal davanti, sollevare la leva per sbloccare lo schienale.F Da dietro, abbassare la leva per sbloccare lo schienale.F Spostare lo schienale sulla seduta.
Ergonomia e confort

103
Proace_Verso_IT_Chap03_ergonomie-et-confort_ed01-2019
Smontare
(esempio sedile individuale)F Spostare in avanti il sedile per accedere alla cinghia.F Piegare lo schienale in posizione tavolino.
Ricollocare lo schienale in posizione verticale (tra i riferimenti)
Per ricollocare lo schienale in posizione verticale, il sedile deve essere posizionato tra i riferimenti.La freccia non deve trovarsi all'esterno dei riferimenti.
Non utilizzare la cinghia per sollevare il sedile o la panchetta.F Utilizzare il comando anteriore per spostare il sedile e posizionarlo tra i riferimenti.
F Da dietro, tirare la cinghia a fondo per liberare gli agganci e far scorrere il sedile verso la parte anteriore per posizionarlo in verticale.F Estrarre il sedile dalla porta laterale nella fila 2 o da dietro nella fila 3.
In caso di smontaggio del sedile (o della panchetta) fuori dal veicolo, conser varlo in un luogo pulito, in modo da evitare l'ingresso di corpi estranei nei meccanismi.
Il sedile (o la panchetta) è realizzato per essere utilizzato solo nel veicolo. È dotato di meccanismi il cui funzionamento potrebbe venire compromesso da un utilizzo non consono e da colpi/cadute.
3
Ergonomia e confort
