2019 TOYOTA PROACE VERSO Instrukcja obsługi (in Polish)

8
Proace-Verso_pl_Chap00b_vue-ensemble_ed01-2019

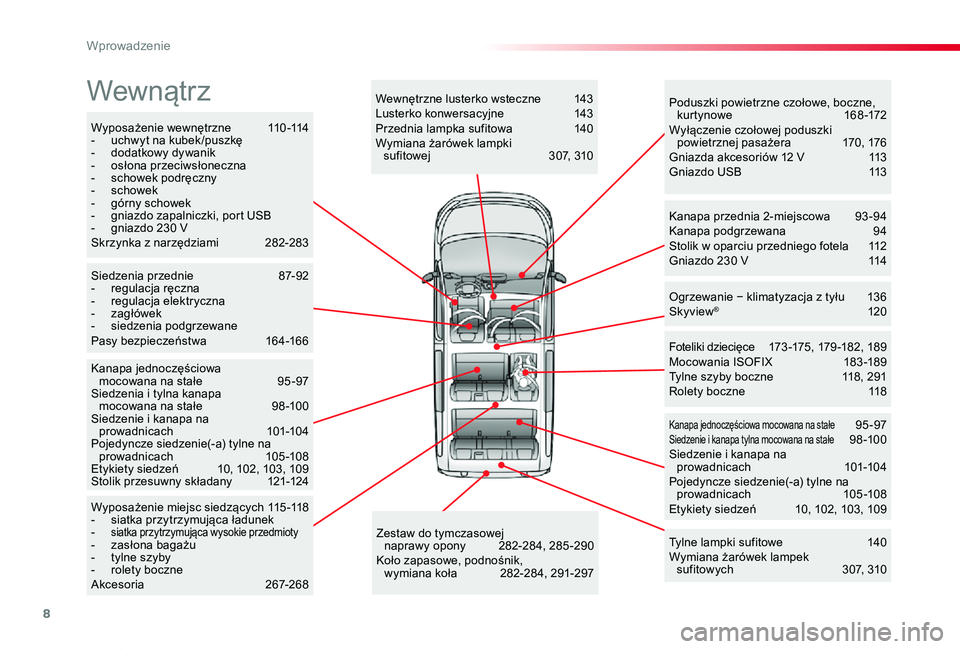

Wyposażenie wewnętrzne 110-114- uchwyt na kubek /puszkę- dodatkowy dywanik- osłona przeciwsłoneczna- schowek podręczny- schowek- górny schowek- gniazdo zapalniczki, port USB- gniazdo 230 VSkrzynka z narzędziami 282-283
Foteliki dziecięce 173 -175, 179 -182, 189Mocowania ISOFIX 183 -189Tylne szyby boczne 118, 291Rolety boczne 118
Kanapa jednoczęściowa mocowana na stałe 95 -97Siedzenie i kanapa tylna mocowana na stałe 9 8 -10 0Siedzenie i kanapa na prowadnicach 101-104Pojedyncze siedzenie(-a) tylne na prowadnicach 105-108Etykiety siedzeń 10, 102, 103, 109
Kanapa przednia 2-miejscowa 93 -94Kanapa podgrzewana 94Stolik w oparciu przedniego fotela 112Gniazdo 230 V 114
Ogrzewanie − klimatyzacja z tyłu 136Skyview® 120
Zestaw do tymczasowej naprawy opony 282-284, 285 -290Koło zapasowe, podnośnik, wymiana koła 282-284, 291-297
Wyposażenie miejsc siedzących 115 -118- siatka przytrzymująca ładunek- siatka przytrzymująca wysokie przedmioty- zasłona bagażu- tylne szyby- rolety boczneAkcesoria 267-268
Tylne lampki sufitowe 140Wymiana żarówek lampek sufitowych 307, 310
Wewnętrzne lusterko wsteczne 143Lusterko konwersacyjne 143Przednia lampka sufitowa 140Wymiana żarówek lampki sufitowej 307, 310
Poduszki powietrzne czołowe, boczne, kurtynowe 168-172Wyłączenie czołowej poduszki powietrznej pasażera 170, 176Gniazda akcesoriów 12 V 113Gniazdo USB 113
Siedzenia przednie 87-92- regulacja ręczna- regulacja elektryczna- zagłówek- siedzenia podgrzewanePasy bezpieczeństwa 164-166
Kanapa jednoczęściowa mocowana na stałe 95 -97Siedzenia i tylna kanapa mocowana na stałe 98 -100Siedzenie i kanapa na prowadnicach 101-104Pojedyncze siedzenie(-a) tylne na prowadnicach 105-108Etykiety siedzeń 10, 102, 103, 109Stolik przesuwny składany 121-124
Wewnątrz
Wprowadzenie

9
Proace-Verso_pl_Chap00b_vue-ensemble_ed01-2019
Obsługa techniczna – Dane techniczne
Wymiary 323Elementy identyfikacyjne 327
Brak paliwa (pompka do napełniania) 322
Kontrola stanu płynów 273 -275- olej- płyn hamulcowy- płyn układu wspomagania kierownicy- płyn chłodzący- p ł yn spr yskiwac za sz yb, spr yskiwac za ref lek torów- dodatek (silnik Diesla z filtrem cząstek stałych)
Kontrola elementów 276 -277- akumulator- filtr powietrza/kabiny- filtr oleju- filtr cząstek stałych- klocki/tarcze hamulcowe
Wymiana żarówek 298 -310- przód- tył
Akumulator 12 V 316 -320
Otwieranie pokrywy silnika 271Pod pokrywą silnika 272Silniki 324-326AdBlue® 278 -281
Masy 324-326
Tryb czuwania, ekonomiczny 266
Bezpieczniki komory silnika 311-312, 315
.
Wprowadzenie

10
80
109
176
102-103
109
190
183
124
139
318
271
Proace-Verso_pl_Chap00b_vue-ensemble_ed01-2019

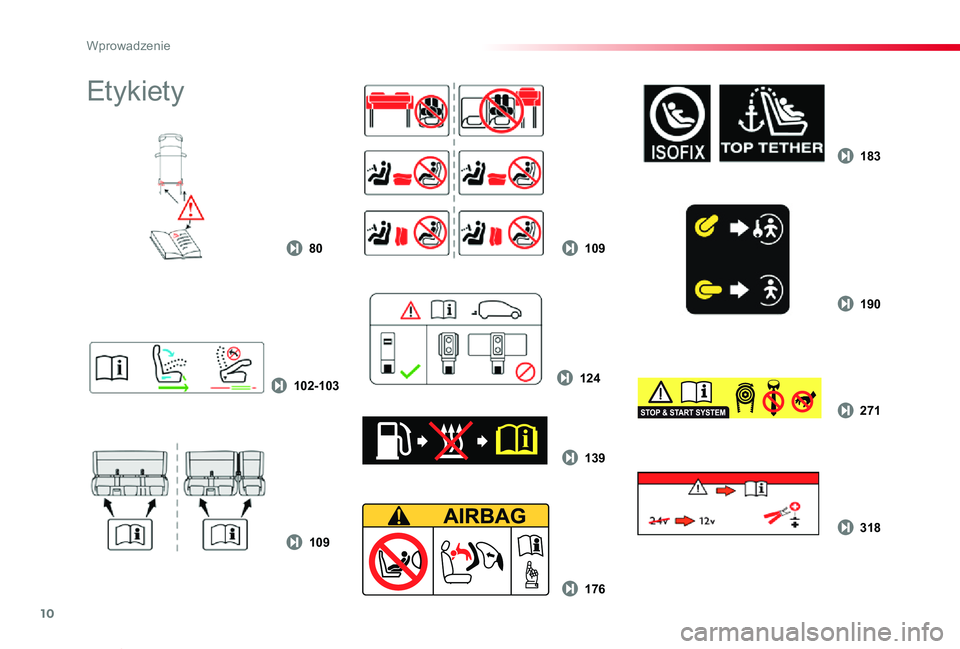

Etykiety
Wprowadzenie

11
Proace-Verso_pl_Chap00c_eco-conduite_ed01-2019

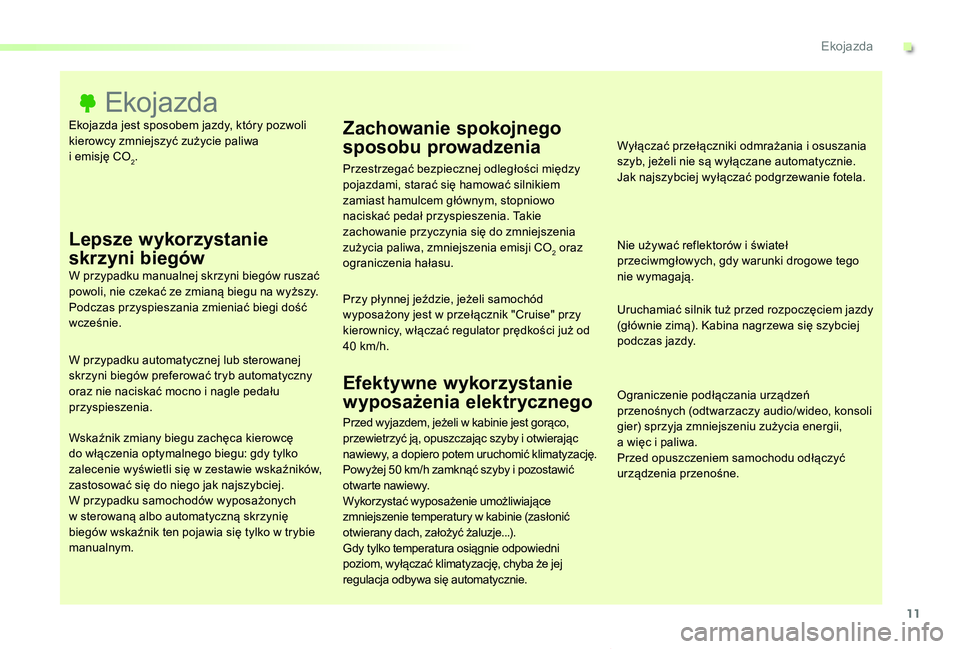

Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i emisję CO2.
Ekojazda
Lepsze wykorzystanie
skrzyni biegówW przypadku manualnej skrzyni biegów ruszać powoli, nie czekać ze zmianą biegu na wyższy. Podczas przyspieszania zmieniać biegi dość wcześnie.
W przypadku automatycznej lub sterowanej skrzyni biegów preferować tryb automatyczny oraz nie naciskać mocno i nagle pedału przyspieszenia.
Wskaźnik zmiany biegu zachęca kierowcę
do włączenia optymalnego biegu: gdy tylko zalecenie wyświetli się w zestawie wskaźników, zastosować się do niego jak najszybciej.W przypadku samochodów wyposażonych w sterowaną albo automatyczną skrzynię biegów wskaźnik ten pojawia się tylko w trybie manualnym.
Zachowanie spokojnego
sposobu prowadzenia
Przestrzegać bezpiecznej odległości między pojazdami, starać się hamować silnikiem zamiast hamulcem głównym, stopniowo naciskać pedał przyspieszenia. Takie zachowanie przyczynia się do zmniejszenia zużycia paliwa, zmniejszenia emisji CO2 oraz ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód wyposażony jest w przełącznik "Cruise" przy kierownicy, włączać regulator prędkości już od 40 km/h.
Efektywne wykorzystanie
wyposażenia elektrycznego
Wyłączać przełączniki odmrażania i osuszania szyb, jeżeli nie są wyłączane automatycznie.Jak najszybciej wyłączać podgrzewanie fotela.
Nie używać reflektorów i świateł przeciwmgłowych, gdy warunki drogowe tego nie wymagają.
Uruchamiać silnik tuż przed rozpoczęciem jazdy (głównie zimą). Kabina nagrzewa się szybciej podczas jazdy.
Ograniczenie podłączania urządzeń przenośnych (odtwarzaczy audio/wideo, konsoli gier) sprzyja zmniejszeniu zużycia energii, a więc i paliwa.Przed opuszczeniem samochodu odłączyć urządzenia przenośne.
Przed wyjazdem, jeżeli w kabinie jest gorąco, przewietrzyć ją, opuszczając szyby i otwierając nawiewy, a dopiero potem uruchomić klimatyzację.Powyżej 50 km/h zamknąć szyby i pozostawić otwarte nawiewy.Wykorzystać wyposażenie umożliwiające zmniejszenie temperatury w kabinie (zasłonić otwierany dach, założyć żaluzje...).Gdy tylko temperatura osiągnie odpowiedni poziom, wyłączać klimatyzację, chyba że jej regulacja odbywa się automatycznie.
.
Ekojazda

12
Proace-Verso_pl_Chap00c_eco-conduite_ed01-2019

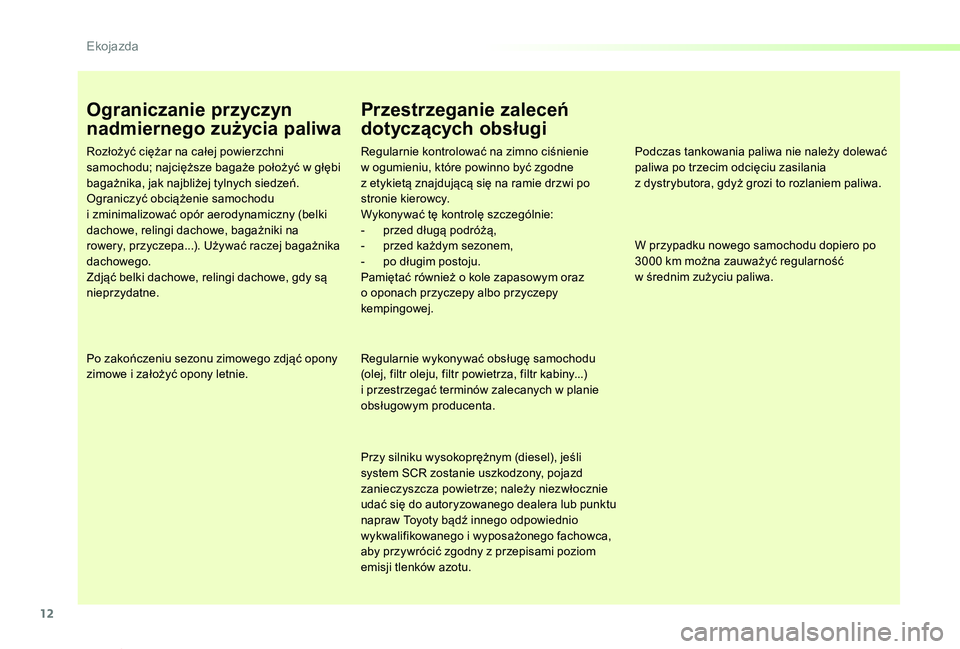

Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni samochodu; najcięższe bagaże położyć w głębi bagażnika, jak najbliżej tylnych siedzeń.Ograniczyć obciążenie samochodu i zminimalizować opór aerodynamiczny (belki dachowe, relingi dachowe, bagażniki na rowery, przyczepa...). Używać raczej bagażnika dachowego.Zdjąć belki dachowe, relingi dachowe, gdy są nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony zimowe i założyć opony letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie w ogumieniu, które powinno być zgodne z etykietą znajdującą się na ramie drzwi po stronie kierowcy.Wykonywać tę kontrolę szczególnie:- przed długą podróżą,
- przed każdym sezonem,- po długim postoju.Pamiętać również o kole zapasowym oraz o oponach przyczepy albo przyczepy kempingowej.
Regularnie wykonywać obsługę samochodu (olej, filtr oleju, filtr powietrza, filtr kabiny...) i przestrzegać terminów zalecanych w planie obsługowym producenta.
Przy silniku wysokoprężnym (diesel), jeśli system SCR zostanie uszkodzony, pojazd zanieczyszcza powietrze; należy niezwłocznie udać się do autoryzowanego dealera lub punktu napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca, aby przywrócić zgodny z przepisami poziom emisji tlenków azotu.
Podczas tankowania paliwa nie należy dolewać paliwa po trzecim odcięciu zasilania z dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero po 3000 km można zauważyć regularność w średnim zużyciu paliwa.
Ekojazda

13
Proace-Verso_pl_Chap01_instruments-de-bord_ed01-2019

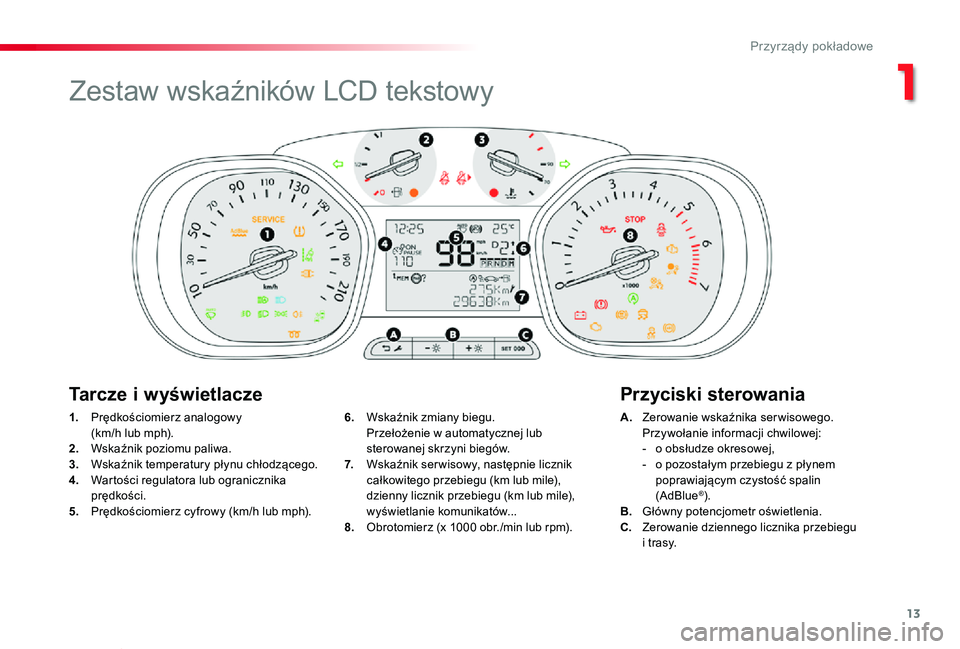

1. Prędkościomierz analogowy (km/h lub mph).2. Wskaźnik poziomu paliwa.3. Wskaźnik temperatury płynu chłodzącego.4. Wartości regulatora lub ogranicznika prędkości.5. Prędkościomierz cyfrowy (km/h lub mph).
A. Zerowanie wskaźnika serwisowego. Przywołanie informacji chwilowej:- o obsłudze okresowej,- o pozostałym przebiegu z płynem poprawiającym czystość spalin (AdBlue®).B. Główny potencjometr oświetlenia.C. Zerowanie dziennego licznika przebiegu i trasy.
6. Wskaźnik zmiany biegu. Przełożenie w automatycznej lub sterowanej skrzyni biegów.7. Wskaźnik serwisowy, następnie licznik całkowitego przebiegu (km lub mile), dzienny licznik przebiegu (km lub mile), wyświetlanie komunikatów...8. Obrotomierz (x 1000 obr./min lub rpm).
Tarcze i wyświetlaczePrzyciski sterowania
Zestaw wskaźników LCD tekstowy
1
Przyrządy pokładowe

14
Proace-Verso_pl_Chap01_instruments-de-bord_ed01-2019

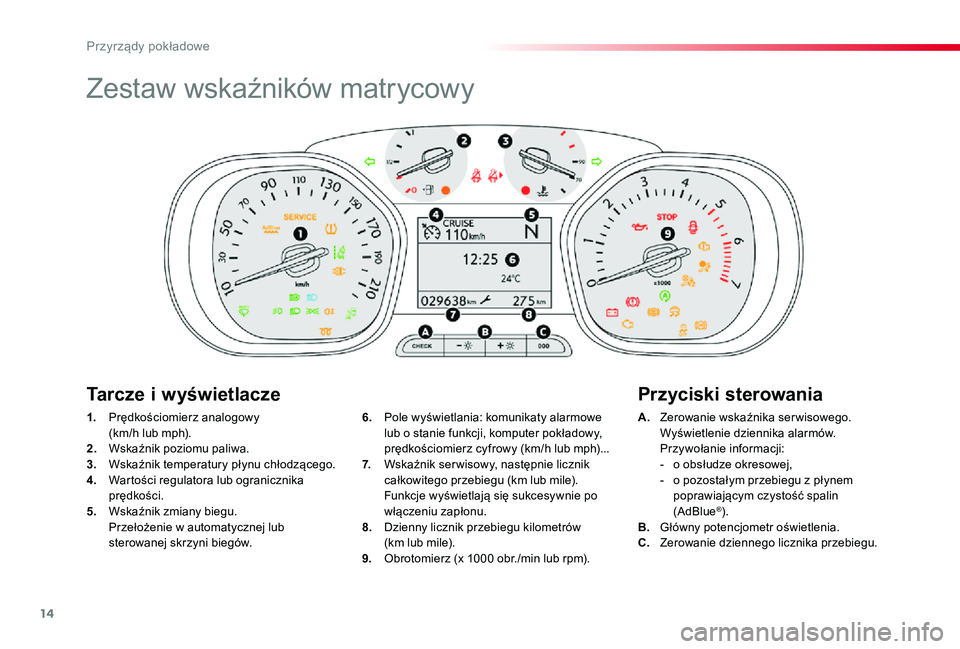

Zestaw wskaźników matrycowy
1. Prędkościomierz analogowy (km/h lub mph).2. Wskaźnik poziomu paliwa.3. Wskaźnik temperatury płynu chłodzącego.4. Wartości regulatora lub ogranicznika prędkości.5. Wskaźnik zmiany biegu. Przełożenie w automatycznej lub sterowanej skrzyni biegów.
A. Zerowanie wskaźnika serwisowego. Wyświetlenie dziennika alarmów. Przywołanie informacji:- o obsłudze okresowej,- o pozostałym przebiegu z płynem poprawiającym czystość spalin (AdBlue®).B. Główny potencjometr oświetlenia.C. Zerowanie dziennego licznika przebiegu.
6. Pole wyświetlania: komunikaty alarmowe lub o stanie funkcji, komputer pokładowy, prędkościomierz cyfrowy (km/h lub mph)...7. Wskaźnik serwisowy, następnie licznik całkowitego przebiegu (km lub mile). Funkcje wyświetlają się sukcesywnie po włączeniu zapłonu.8. Dzienny licznik przebiegu kilometrów (km lub mile).9. Obrotomierz (x 1000 obr./min lub rpm).
Tarcze i wyświetlaczePrzyciski sterowania
Przyrządy pokładowe

15
Proace-Verso_pl_Chap01_instruments-de-bord_ed01-2019

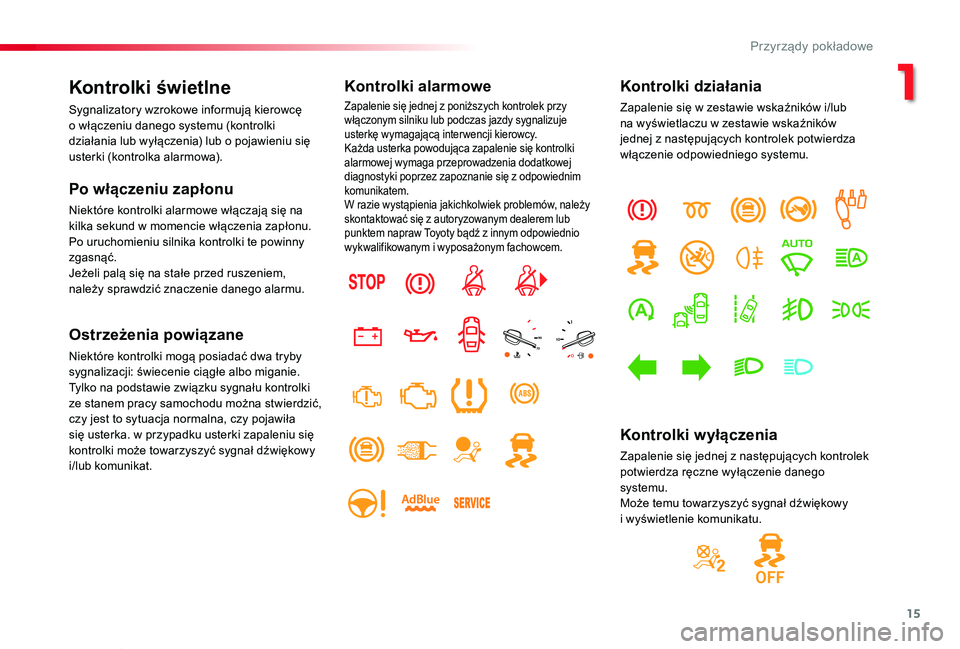

Kontrolki świetlne
Sygnalizatory wzrokowe informują kierowcę o włączeniu danego systemu (kontrolki działania lub wyłączenia) lub o pojawieniu się usterki (kontrolka alarmowa).
Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się na kilka sekund w momencie włączenia zapłonu.Po uruchomieniu silnika kontrolki te powinny zgasnąć.Jeżeli palą się na stałe przed ruszeniem, należy sprawdzić znaczenie danego alarmu.
Ostrzeżenia powiązane
Niektóre kontrolki mogą posiadać dwa tryby sygnalizacji: świecenie ciągłe albo miganie.Tylko na podstawie związku sygnału kontrolki ze stanem pracy samochodu można stwierdzić, czy jest to sytuacja normalna, czy pojawiła się usterka. w przypadku usterki zapaleniu się kontrolki może towarzyszyć sygnał dźwiękowy i/lub komunikat.
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym silniku lub podczas jazdy sygnalizuje usterkę wymagającą interwencji kierowcy.Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez zapoznanie się z odpowiednim komunikatem.W razie wystąpienia jakichkolwiek problemów, należy skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź z innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Kontrolki działania
Zapalenie się w zestawie wskaźników i/lub na wyświetlaczu w zestawie wskaźników jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.Może temu towarzyszyć sygnał dźwiękowy i wyświetlenie komunikatu.
1
Przyrządy pokładowe
