296
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2019
Monteren van het wiel
F Plaats het wiel op de naaf.F Draai de wielbouten met de hand vast.F Draai met de wielsleutel 1 en de dop 4 de slotbout (indien aanwezig) enigszins vast.F Draai met alleen de wielsleutel 1 de overige wielbouten enigszins vast.
F Laat de krik zakken.F Vouw de krik 2 op en verwijder hem.
Storingen verhelpen

297
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2019

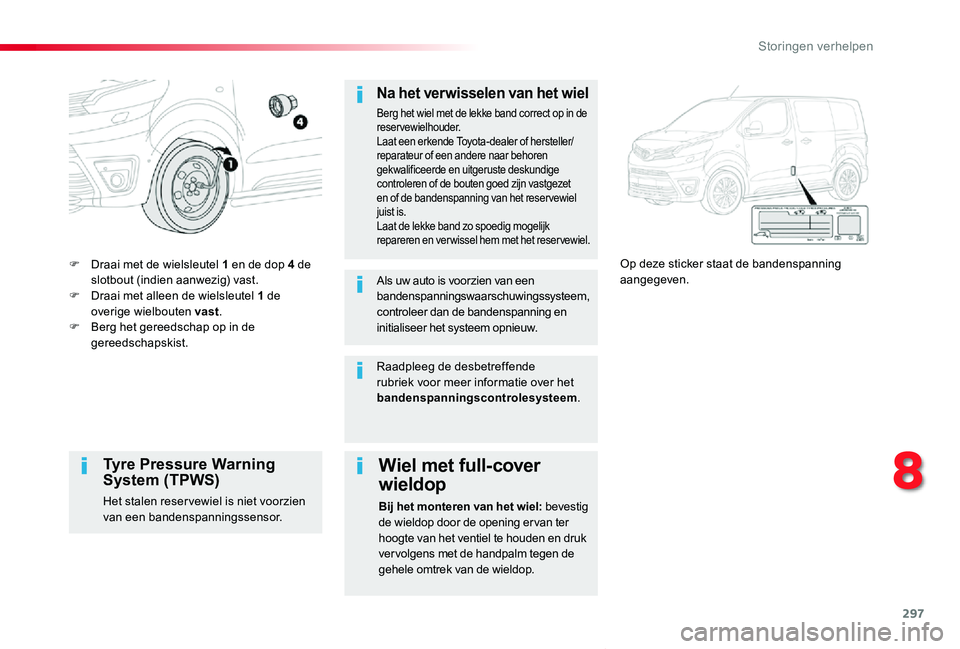

F Draai met de wielsleutel 1 en de dop 4 de slotbout (indien aanwezig) vast.F Draai met alleen de wielsleutel 1 de overige wielbouten vast.F Berg het gereedschap op in de gereedschapskist.
Op deze sticker staat de bandenspanning aangegeven.
Na het verwisselen van het wiel
Berg het wiel met de lekke band correct op in de reservewielhouder.Laat een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige controleren of de bouten goed zijn vastgezet en of de bandenspanning van het reservewiel juist is.Laat de lekke band zo spoedig mogelijk repareren en verwissel hem met het reservewiel.
Als uw auto is voorzien van een bandenspanningswaarschuwingssysteem, controleer dan de bandenspanning en initialiseer het systeem opnieuw.
Tyre Pressure Warning System (TPWS)
Het stalen reser vewiel is niet voorzien van een bandenspanningssensor.
Wiel met full-cover
wieldop
Bij het monteren van het wiel: bevestig de wieldop door de opening er van ter hoogte van het ventiel te houden en druk
ver volgens met de handpalm tegen de
gehele omtrek van de wieldop.
Raadpleeg de desbetreffende rubriek voor meer informatie over het bandenspanningscontrolesysteem.
8
Storingen verhelpen

298
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2019
Een lamp vervangen
Halogeenlamp: draai de lamp linksom.
Ty p e A
Lamp met bajonetsluiting: druk de lamp iets in en draai hem linksom.
Ty p e B
Ty p e C
Ty p e DGlassokkellamp: de lamp is gemonteerd met een drukbevestiging. Trek de lamp daarom voorzichtig los.
Halogeenlamp: duw de borgveer open en verwijder de lamp uit de lamphouder.
Wacht na het uitschakelen van de verlichting enkele minuten alvorens een halogeenlamp te vervangen (om brandwonden te voorkomen). Raak de lamp niet met de hand aan, maar gebruik een droge, pluisvrije doek.
Controleer na het ver vangen of de verlichting goed werkt.
Lampen
Uw auto is voorzien van verschillende typen lampen. Verwijder ze als volgt:
Xenonlamp: xenonlampen moeten door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige worden vervangen, aangezien er een risico op elektrocutie bestaat.
Ty p e E
Storingen verhelpen

299
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2019
Verlichting vóór
Xenonlampen
Raadpleeg de desbetreffende rubriek voor meer informatie over het vervangen van lampen en in het bijzonder de typen lampen.
Halogeenlampen
Raadpleeg de desbetreffende rubriek voor meer informatie over het vervangen van lampen en in het bijzonder de typen lampen.
Let er bij het monteren van H7-lampen met nokjes op dat deze nokjes goed in de uitsparingen komen, zodat het licht in de juiste richting schijnt.
Mistlampen vóór
Ty p e D, H11 - 5 5 W
Onder bepaalde weersomstandigheden (lage temperatuur, vochtigheid) kan zich een laagje condens aan de binnenzijde van de koplampen en de achterlichten vormen; dit verdwijnt enkele minuten na
het ontsteken van de koplampen.
1. Dagrijverlichting/lampjes opzij (leds).2. Grootlicht. Ty p e C, H1- 55W3. Dimlicht. Ty p e E, D8S 25W4. Richtingaanwijzers. Ty p e B, PY21W-21W (amberkleurig)
1. Dagrijverlichting/lampjes opzij. Ty p e A, P21- 5W2. Grootlicht. Ty p e C, H1- 55W3. Dimlicht. Ty p e C, H7- 5 5 W4. Richtingaanwijzers. Ty p e B, PY21W-21W (amberkleurig)
8
Storingen verhelpen

300
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2019
Zijknipperlicht
Ty p e A, W Y5W-5W (amberkleurig)
De koplampunits zijn voorzien van glas van polycarbonaat met een speciale vernislaag:F reinig de koplampen nooit met een droge of schurende doek en gebruik geen oplosmiddelen,F gebruik een spons met zeepwater of een pH-neutraal product,F wanneer u met een hogedrukreiniger hardnekkig vuil probeert te verwijderen, houd de straal dan nooit langdurig op de koplampen, de achterlichten en de randen er van gericht, om beschadiging van de vernislaag en de afdichtrubbers te voorkomen.
Bij het ver vangen van lampen moet de verlichting minstens enkele minuten uitgeschakeld zijn (risico van ernstige verbranding).F Raak de lamp niet met de vingers aan, maar gebruik een niet-pluizende doek.In verband met het behoud van de kwaliteit van de koplampen mogen uitsluitend anti-UV-lampen worden gebruikt.Ver vang een kapotte lamp altijd door een nieuwe lamp met dezelfde specificaties.
- Druk het zijknipperlicht naar achteren en trek het los.- Breng het zijknipperlicht vanaf de achterzijde aan en duw hem vervolgens naar achteren.
De amberkleurige lampen (richtingaanwijzers en zijknipperlichten) moeten worden ver vangen door lampen met dezelfde kleur en
eigenschappen.
Storingen verhelpen

301
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2019
Zorg er bij het monteren voor dat de stekker en de lamp goed in de lichtunit worden vastgeklikt.
Dimlicht
(uitvoering met halogeenlampen)
Ty p e C, H7- 5 5 W
Dagrijverlichting/lampjes opzij
(uitvoering met halogeenlampen)
Ty p e A, P21- 5W
F Ver wijder het kapje. F Druk op de onderste clip van de stekker en ver wijder de stekker samen met de lamp.F Trek de lamp uit de lamphouder en ver vang de lamp.Voer het monteren uit in de omgekeerde volgorde.
F Draai de lamphouder een kwartslag rechtsom.F Verwijder de lamphouder.F Ver wissel de kapotte lamp.Voer het monteren uit in de omgekeerde volgorde.
8
Storingen verhelpen

302
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2019
Let op het gedeelte achter de rechter lamp, dat zo heet kan zijn dat u zich eraan kunt branden (ontluchtingsleidingen).
Als een verklikkerlampje (rechts of links) van de richtingaanwijzers sneller knippert, is een van de lampen aan de desbetreffende zijde defect.
Richtingaanwijzers
(uitvoering met halogeenlampen)
Ty p e B, PY21W-21W (amber)
Grootlicht
(uitvoering met halogeenlampen)
Ty p e C, H1- 55W
F Ver wijder het kapje. F Druk op de onderste clip van de stekker en ver wijder de stekker samen met de lamp.F Trek de lamp uit de lamphouder en ver vang de lamp.Voer het monteren uit in de omgekeerde volgorde.
F Draai de lamphouder een kwartslag rechtsom.F Verwijder de lamphouder.F Ver vang de defecte lamp.Voer voor de montage dezelfde handelingen in omgekeerde volgorde uit.
Storingen verhelpen

303
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2019
Dimlicht
(xenonlampen)
Ty p e E, D8S 25W
F Draai de lamphouder een kwartslag rechtsom.F Verwijder de lamphouder.F Ver vang de defecte lamp.Voer voor de montage dezelfde handelingen in omgekeerde volgorde uit.
D8S xenonlampen moeten door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige worden vervangen, aangezien er een risico op elektrocutie bestaat.Als een van de D8S-lampen defect is, is het raadzaam beide lampen te laten vervangen.
Grootlicht
(uitvoering met xenonlampen)
Ty p e C, H1- 55W
Zorg er bij het monteren voor dat de stekker en de lamp goed in de lichtunit worden vastgeklikt.
Als een verklikkerlampje (rechts of links) van de richtingaanwijzers sneller knippert, is een van de lampen aan de desbetreffende zijde defect.
Richtingaanwijzers
(uitvoering met xenonlampen)
Ty p e B, PY21W-21W (amber)
F Ver wijder het kapje. F Druk op de onderste clip van de stekker en ver wijder de stekker samen met de lamp.F Trek de lamp uit de lamphouder en ver vang de lamp.Voer het monteren uit in de omgekeerde volgorde.
8
Storingen verhelpen
