2019 TOYOTA PRIUS PLUS Návod na použití (in Czech)

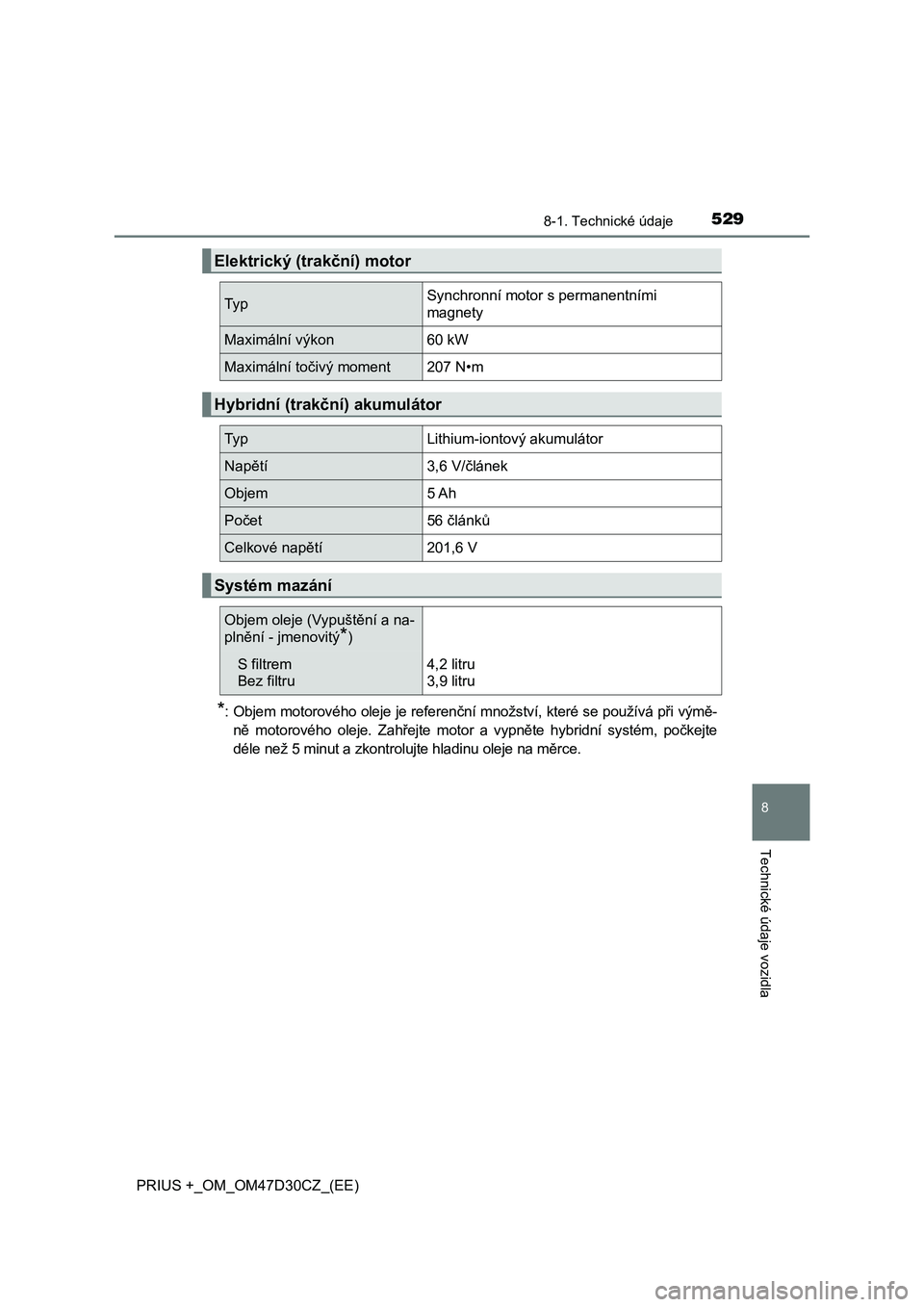

5298-1. Technické údaje
PRIUS +_OM_OM47D30CZ_(EE)
8
Technické údaje vozidla
*: Objem motorového oleje je referenční množství, které se používá při výmě-
ně motorového oleje. Zahřejte motor a vypněte hybridní systém, počkejte
déle než 5 minut a zkontrolujte hladinu oleje na měrce.
Elektrický (trakční) motor
Ty pSynchronní motor s permanentními
magnety
Maximální výkon60 kW
Maximální točivý moment207 N•m
Hybridní (trakční) akumulátor
Ty pLithium-iontový akumulátor
Napětí3,6 V/článek
Objem5 Ah
Počet56 článků
Celkové napětí201,6 V
Systém mazání
Objem oleje (Vypuštění a na-
plnění - jmenovitý
*)
S filtrem
Bez filtru4,2 litru
3,9 litru

5308-1. Technické údaje
PRIUS +_OM_OM47D30CZ_(EE)■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving", SN "Resource-Conserving" nebo SN
PLUS "Resource-Conserving", nebo ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM, SN nebo SN PLUS
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší viskozi-
ty v extrémně nízkých teplotách,
motor bude obtížné nastartovat,
proto je doporučen motorový olej
SAE 0W-20 nebo 5W-30.
Předpokládaný rozsah teplot před
příští výměnou olejeDoporučeno

5318-1. Technické údaje
PRIUS +_OM_OM47D30CZ_(EE)
8
Technické údaje vozidla
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Conserv-
ing" znamená, že tento olej zajiš-
ťuje úsporu paliva a ochranu
životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

5328-1. Technické údaje
PRIUS +_OM_OM47D30CZ_(EE)
Systém chlazení
Objem
Benzínový
motor
Bez systému recirkulace tepla spalin
6,5 litru
Se systémem recirkulace tepla spalin
6,9 litru
Řídicí
jednotka
pohonu
2,7 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezborita-
nová chladicí kapalina na bázi etyléngly-
kolu s technologií trvanlivých hybridních
organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO SC20HR11 nebo SC16HR11
Mezera1,1 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

5338-1. Technické údaje
PRIUS +_OM_OM47D30CZ_(EE)
8
Technické údaje vozidla
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Elektrický systém
12V akumulátor
Napětí naprázdno při 20 C:12,0 V nebo vyšší
Pokud je napětí nižší než standardní hodno-
ta, dobijte akumulátor.
(Po nabití akumulátoru zapněte dálkové
světlomety na 30 sekund, když je spínač
POWER vypnutý, a světlomety vypněte).
Nabíjecí proud4,2 A max.
Převodovka
Objem kapaliny*3,4 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny převodovky
Použití jiné kapaliny převodovky než "Toyota Genuine ATF WS" může defi-
nitivně poškodit převodovku vozidla.

5348-1. Technické údaje
PRIUS +_OM_OM47D30CZ_(EE)
*1: Minimální vůle pedálu při sešlápnutí silou 196 N, když je hybridní systém
v činnosti.
*2: Dráha pedálu parkovací brzdy při sešlápnutí silou 300 N.
Brzdy
Mezera pedálu*1
Vozidla s levostranným řízením
75 mm
Vozidla s pravostranným řízením
79 mm
Volný chod pedálu1,0 - 6,0 mm
Zdvih pedálu parkovací
brzdy
*28 - 11 cvaknutí
Typ kapalinySAE J1703 nebo FMVSS No. 116 DOT 3 nebo
SAE J1704 nebo FMVSS No. 116 DOT 4
Řízení
VůleMéně než 30 mm

5358-1. Technické údaje
PRIUS +_OM_OM47D30CZ_(EE)
8
Technické údaje vozidla
Ty p A
Ty p B
Kompaktní rezervní kolo (je-li ve výbavě)
Pneumatiky a kola
Rozměr pneumatik205/60R16 92V
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
250 kPa (2,5 kgf/cm2 nebo bar; 36 psi)
Rozměr kol16  6 1/2J
Utahovací moment matic kol103 N•m
Rozměr pneumatik215/50R17 91V
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol17  7J
Utahovací moment matic kol103 N•m
Rozměr pneumatikT145/70D17 106M
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol17  4T
Utahovací moment matic kol103 N•m

5368-1. Technické údaje
PRIUS +_OM_OM47D30CZ_(EE)
Žárovky
ŽárovkyWTy p
Exteriér
Přední mlhová světla19A
Přední směrová světla21B
Zadní směrová světla21B
Couvací světla21C
Zadní mlhové světlo21C
Osvětlení registrační značky5C
Interiér
Kosmetické lampičky8C
Osobní/vnitřní lampičky
Vozidla bez panoramatické
střechy
Vozidla s panoramatickou
střechou
5
8C
C
Zadní vnitřní lampička8D
Osvětlení dveří5C
Osvětlení zavazadlového prostoru5C
A: Halogenové žárovky H16
B: Bezpaticové žárovky (oranžové)C: Bezpaticové žárovky (čiré)
D: Sufitové žárovky
