2. Quadro strumenti
Quadro strumenti
PRIUS +_OM_OM47D34L_(EL)

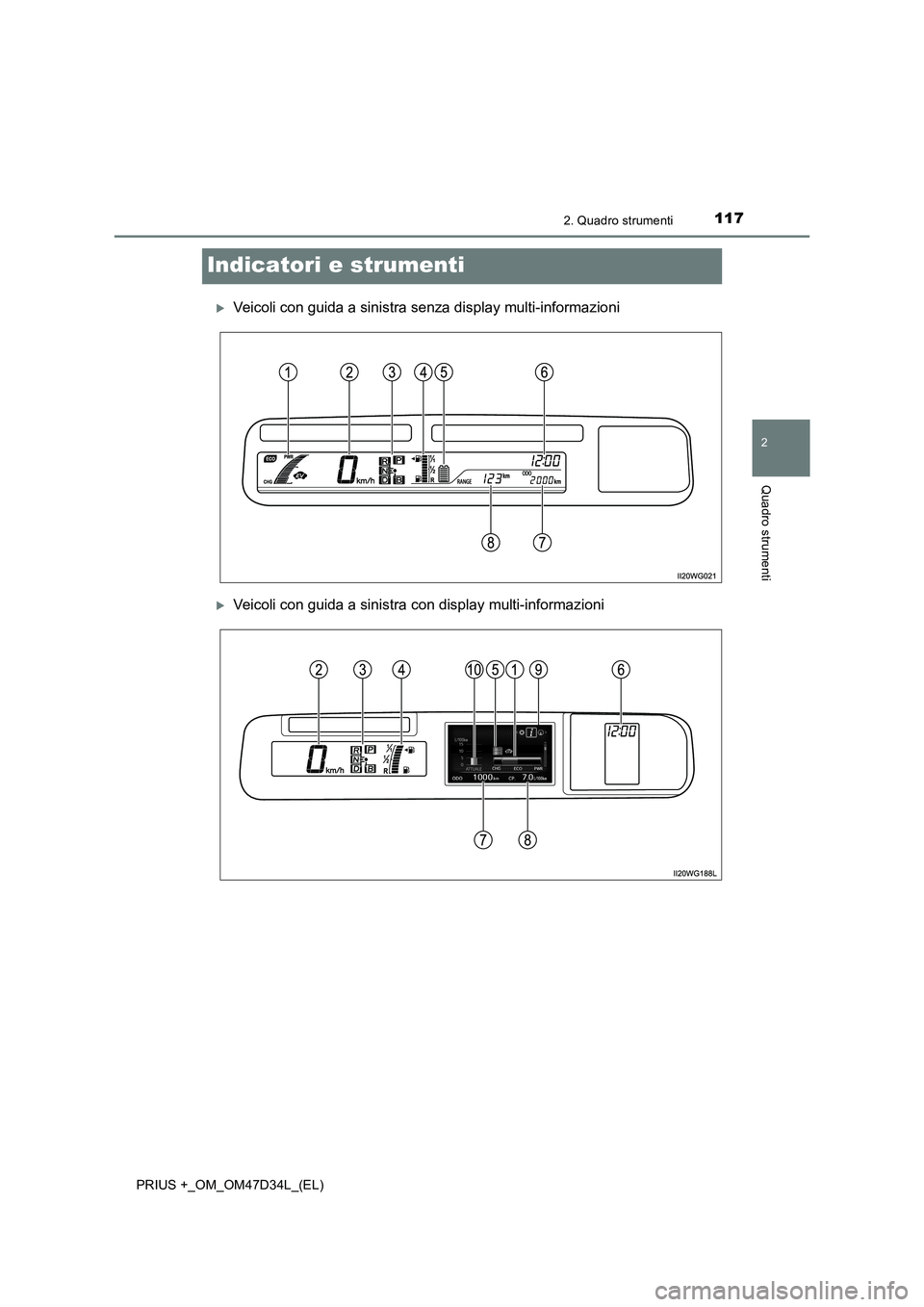

Indicatori e strumenti
Veicoli con guida a sinistra senza display multi-informazioni
Veicoli con guida a sinistra con display multi-informazioni

1192. Quadro strumenti
2
Quadro strumenti
PRIUS +_OM_OM47D34L_(EL)
Display contachilometri totale/parziale
Contachilometri totale:
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale:
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I
contachilometri parziali “A” e “B” possono essere utilizzati per registrare e visualiz-
zare in modo indipendente distanze diverse.
Display delle informazioni di viaggio
Visualizza il consumo di carburante, ecc.
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P. 127)
Visualizza dei messaggi di allarme in caso di anomalie (P. 461)
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante
È possibile selezionare l’unità di misura della velocità preferita.
Tenere premuto il pulsante per pas-
sare dalla visualizzazione in MPH alla
visualizzazione in km/h.
Pulsante di commutazione MPH - km/h (se in dotazione)
7
8
9
10

1202. Quadro strumenti
PRIUS +_OM_OM47D34L_(EL)

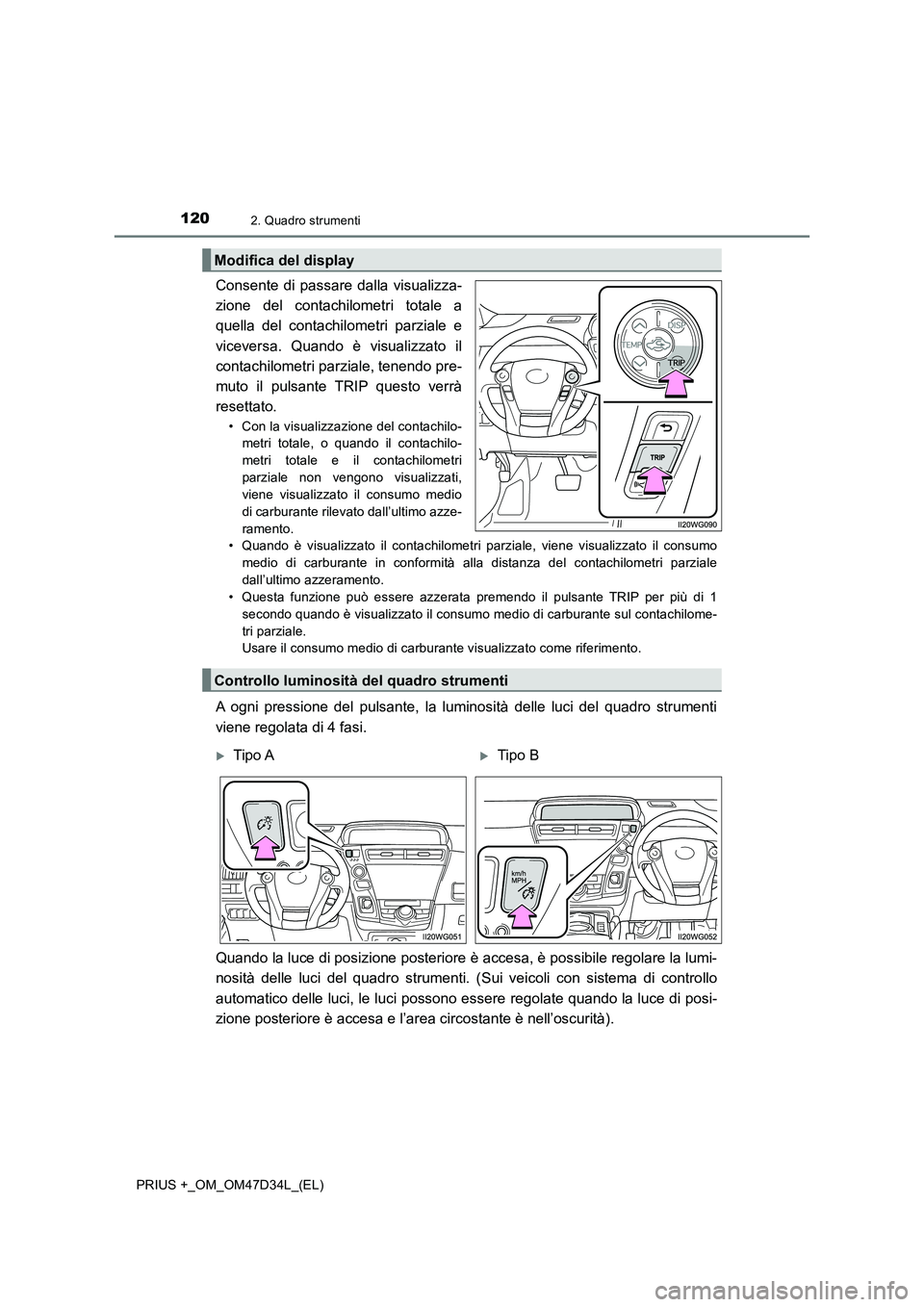

Consente di passare dalla visualizza-
zione del contachilometri totale a
quella del contachilometri parziale e
viceversa. Quando è visualizzato il
contachilometri parziale, tenendo pre-
muto il pulsante TRIP questo verrà
resettato.
• Con la visualizzazione del contachilo-
metri totale, o quando il contachilo-
metri totale e il contachilometri
parziale non vengono visualizzati,
viene visualizzato il consumo medio
di carburante rilevato dall’ultimo azze-
ramento.
• Quando è visualizzato il contachilometri parziale, viene visualizzato il consumo
medio di carburante in conformità alla distanza del contachilometri parziale
dall’ultimo azzeramento.
• Questa funzione può essere azzerata premendo il pulsante TRIP per più di 1
secondo quando è visualizzato il consumo medio di carburante sul contachilome-
tri parziale.
Usare il consumo medio di carburante visualizzato come riferimento.
A ogni pressione del pulsante, la luminosità delle luci del quadro strumenti
viene regolata di 4 fasi.
Quando la luce di posizione posteriore è accesa, è possibile regolare la lumi-
nosità delle luci del quadro strumenti. (Sui veicoli con sistema di controllo
automatico delle luci, le luci possono essere regolate quando la luce di posi-
zione posteriore è accesa e l’area circostante è nell’oscurità).
Modifica del display
Controllo luminosità del quadro strumenti
Tipo ATipo B

1212. Quadro strumenti
2
Quadro strumenti
PRIUS +_OM_OM47D34L_(EL)

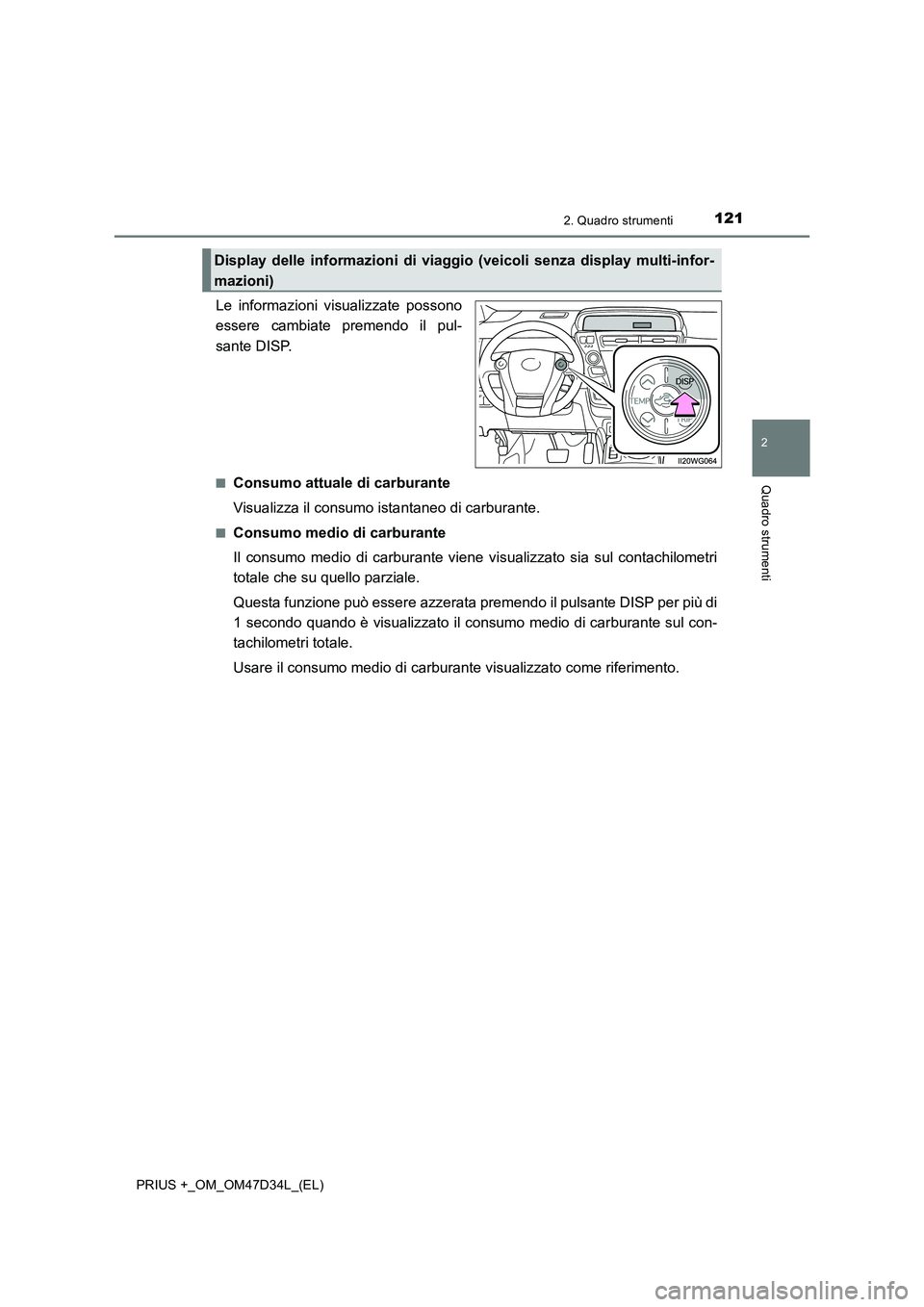

Le informazioni visualizzate possono
essere cambiate premendo il pul-
sante DISP.
■Consumo attuale di carburante
Visualizza il consumo istantaneo di carburante.
■Consumo medio di carburante
Il consumo medio di carburante viene visualizzato sia sul contachilometri
totale che su quello parziale.
Questa funzione può essere azzerata premendo il pulsante DISP per più di
1 secondo quando è visualizzato il consumo medio di carburante sul con-
tachilometri totale.
Usare il consumo medio di carburante visualizzato come riferimento.
Display delle informazioni di viaggio (veicoli senza display multi-infor-
mazioni)

1222. Quadro strumenti
PRIUS +_OM_OM47D34L_(EL)■

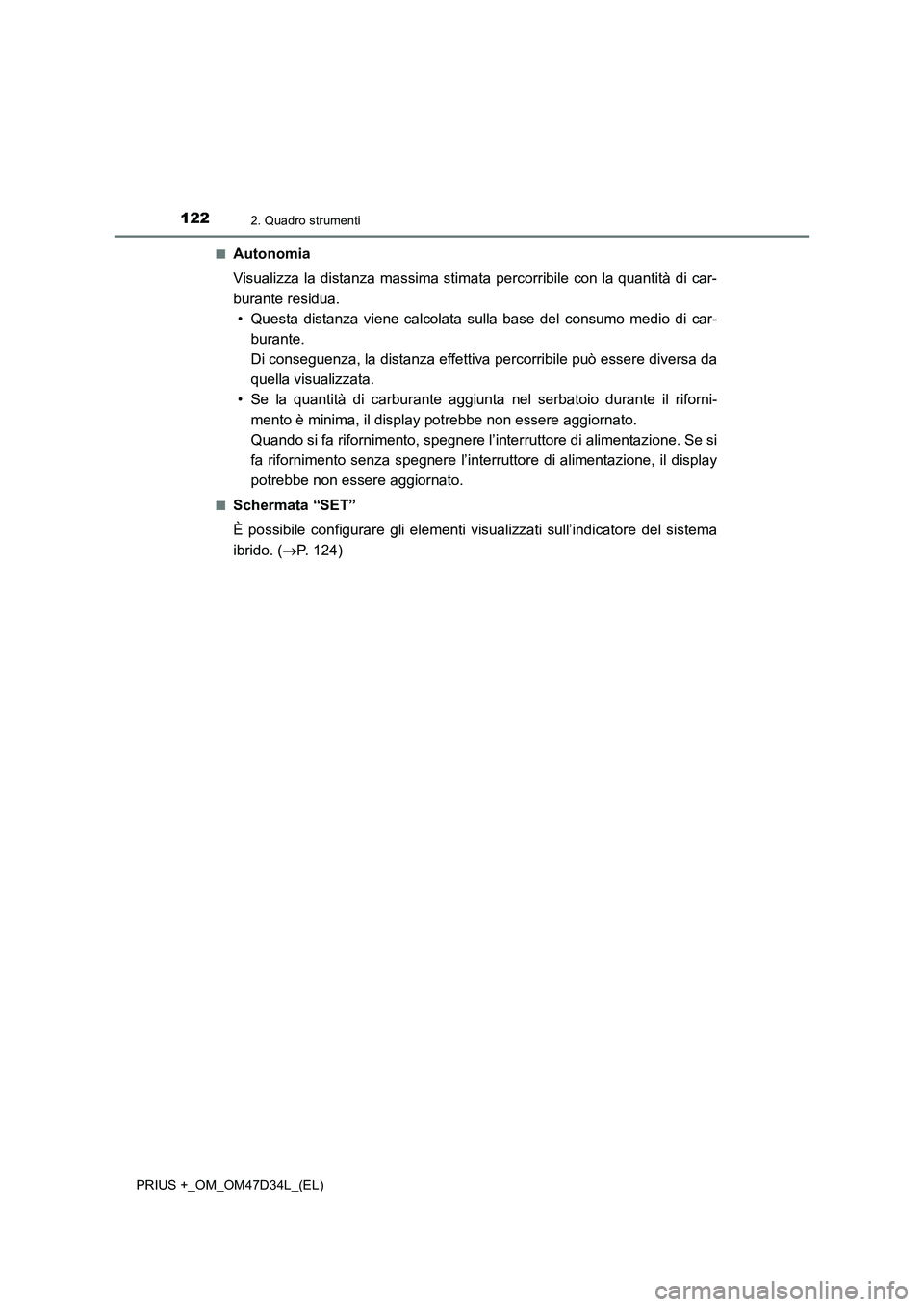

Autonomia
Visualizza la distanza massima stimata percorribile con la quantità di car-
burante residua.
• Questa distanza viene calcolata sulla base del consumo medio di car-
burante.
Di conseguenza, la distanza effettiva percorribile può essere diversa da
quella visualizzata.
• Se la quantità di carburante aggiunta nel serbatoio durante il riforni-
mento è minima, il display potrebbe non essere aggiornato.
Quando si fa rifornimento, spegnere l’interruttore di alimentazione. Se si
fa rifornimento senza spegnere l’interruttore di alimentazione, il display
potrebbe non essere aggiornato.
■Schermata “SET”
È possibile configurare gli elementi visualizzati sull’indicatore del sistema
ibrido. (P. 124)

1232. Quadro strumenti
2
Quadro strumenti
PRIUS +_OM_OM47D34L_(EL)

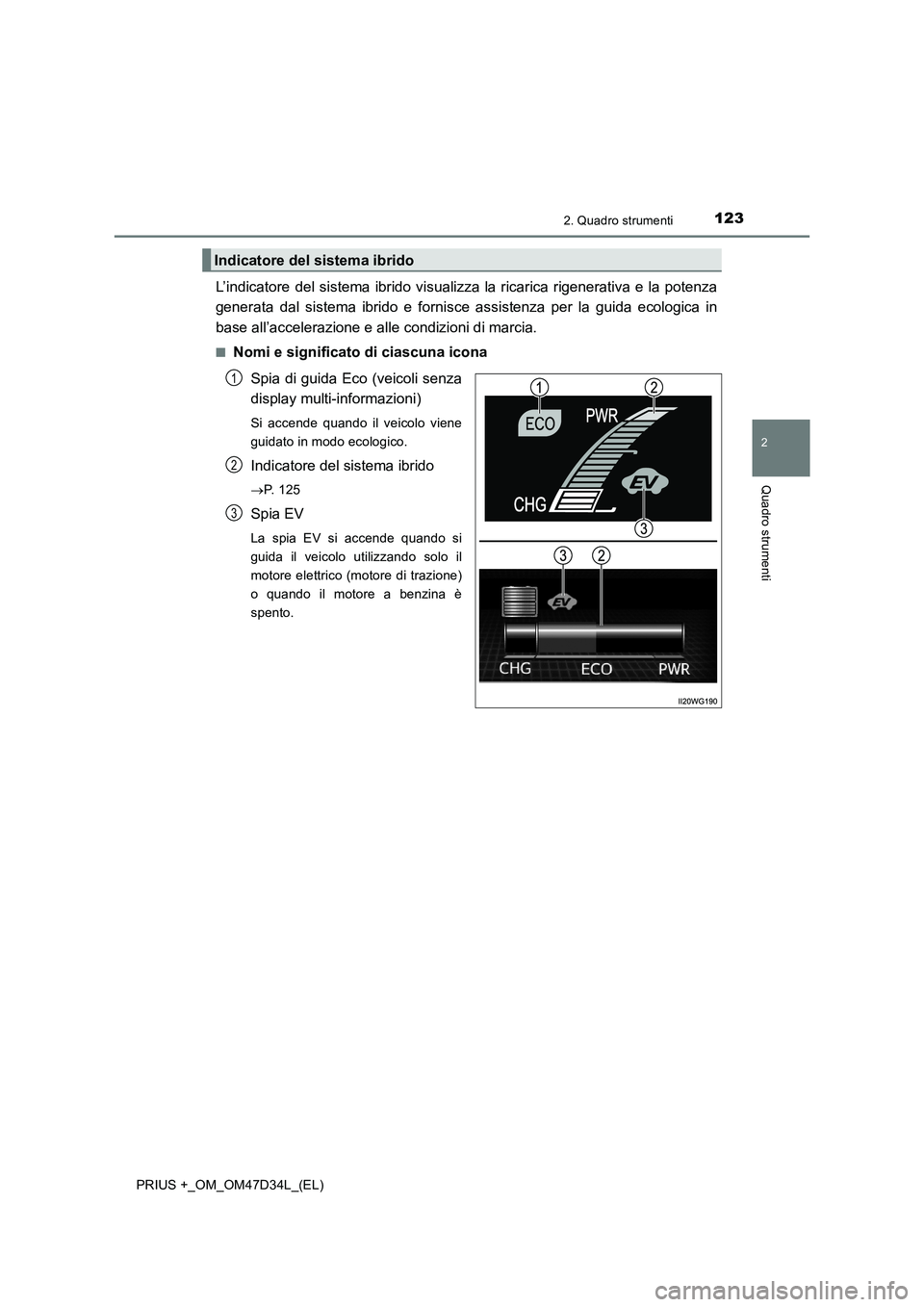

L’indicatore del sistema ibrido visualizza la ricarica rigenerativa e la potenza
generata dal sistema ibrido e fornisce assistenza per la guida ecologica in
base all’accelerazione e alle condizioni di marcia.
■Nomi e significato di ciascuna icona
Spia di guida Eco (veicoli senza
display multi-informazioni)
Si accende quando il veicolo viene
guidato in modo ecologico.
Indicatore del sistema ibrido
P. 1 2 5
Spia EV
La spia EV si accende quando si
guida il veicolo utilizzando solo il
motore elettrico (motore di trazione)
o quando il motore a benzina è
spento.
Indicatore del sistema ibrido
1
2
3

1242. Quadro strumenti
PRIUS +_OM_OM47D34L_(EL)

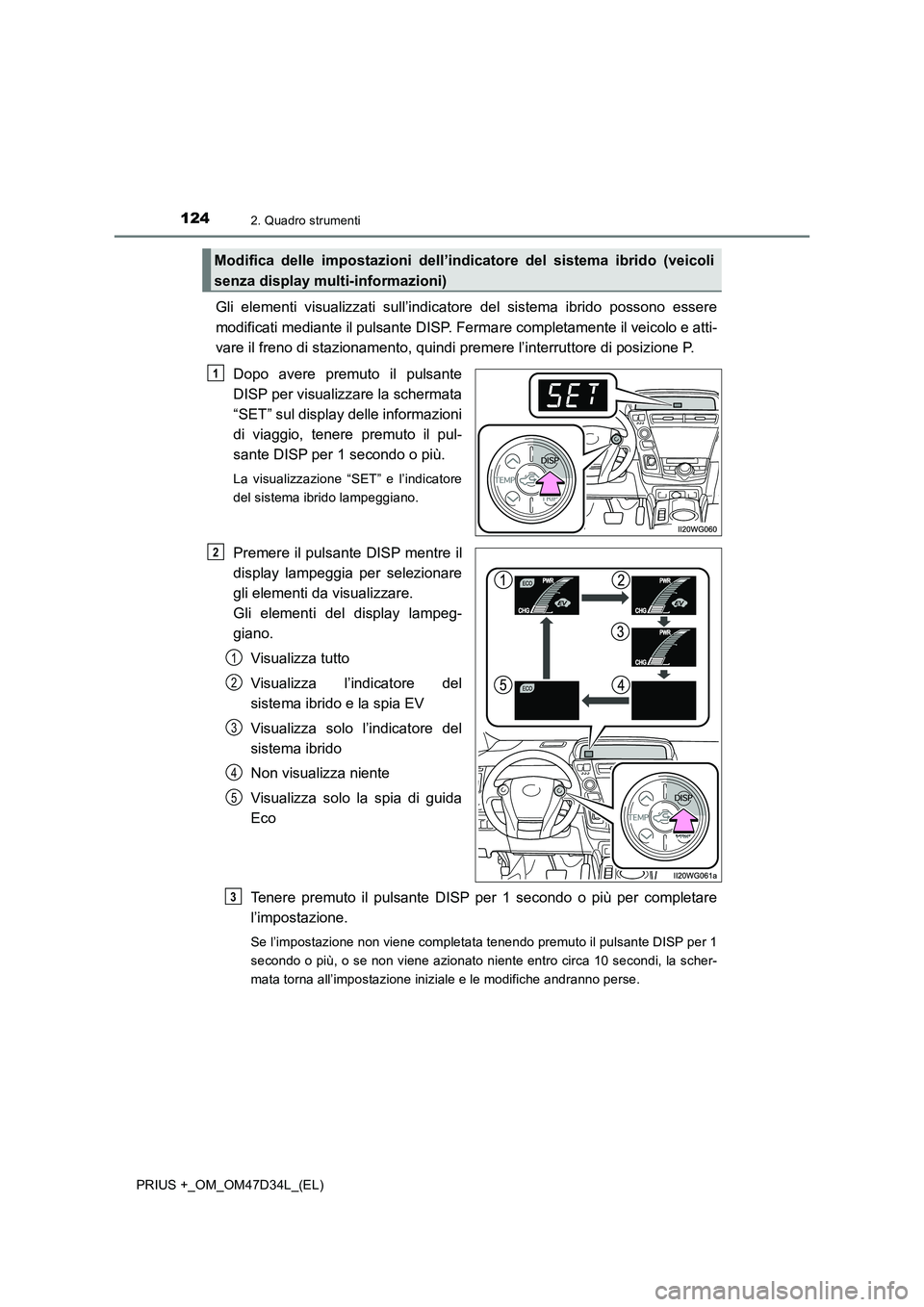

Gli elementi visualizzati sull’indicatore del sistema ibrido possono essere
modificati mediante il pulsante DISP. Fe rmare completamente il veicolo e atti-
vare il freno di stazionamento, quindi premere l’interruttore di posizione P.
Dopo avere premuto il pulsante
DISP per visualizzare la schermata
“SET” sul display delle informazioni
di viaggio, tenere premuto il pul-
sante DISP per 1 secondo o più.
La visualizzazione “SET” e l’indicatore
del sistema ibrido lampeggiano.
Premere il pulsante DISP mentre il
display lampeggia per selezionare
gli elementi da visualizzare.
Gli elementi del display lampeg-
giano.
Visualizza tutto
Visualizza l’indicatore del
sistema ibrido e la spia EV
Visualizza solo l’indicatore del
sistema ibrido
Non visualizza niente
Visualizza solo la spia di guida
Eco
Tenere premuto il pulsante DISP per 1 secondo o più per completare
l’impostazione.
Se l’impostazione non viene completata tenendo premuto il pulsante DISP per 1
secondo o più, o se non viene azionato niente entro circa 10 secondi, la scher-
mata torna all’impostazione iniziale e le modifiche andranno perse.
Modifica delle impostazioni dell’i ndicatore del sistema ibrido (veicoli
senza display multi-informazioni)
1
2
1
2
3
4
5
3

1252. Quadro strumenti
2
Quadro strumenti
PRIUS +_OM_OM47D34L_(EL)

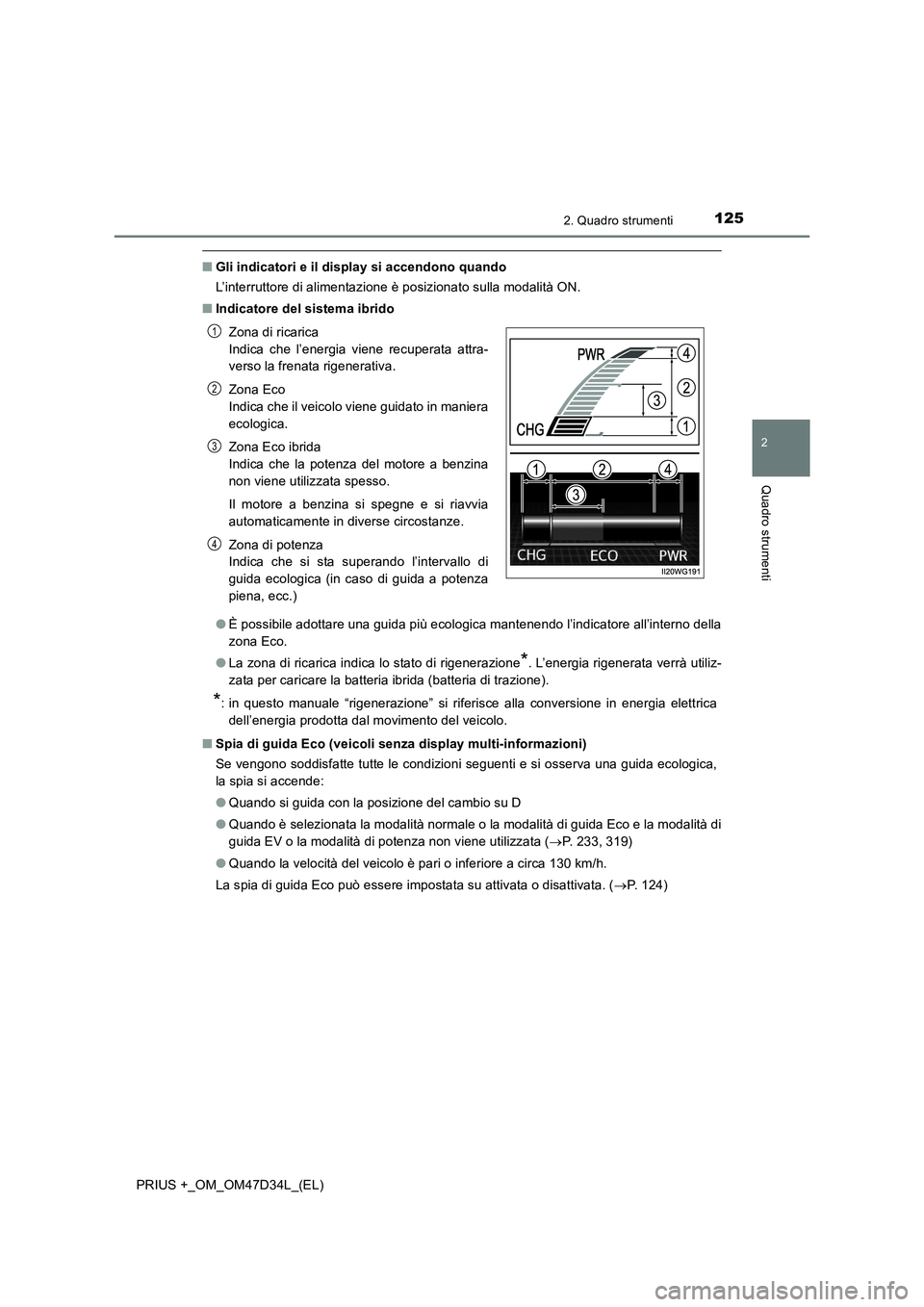

■Gli indicatori e il display si accendono quando
L’interruttore di alimentazione è posizionato sulla modalità ON.
■Indicatore del sistema ibrido
●È possibile adottare una guida più ecologica mantenendo l’indicatore all’interno della
zona Eco.
●La zona di ricarica indica lo stato di rigenerazione
*. L’energia rigenerata verrà utiliz-
zata per caricare la batteria ibrida (batteria di trazione).
*: in questo manuale “rigenerazione” si riferisce alla conversione in energia elettrica
dell’energia prodotta dal movimento del veicolo.
■Spia di guida Eco (veicoli senza display multi-informazioni)
Se vengono soddisfatte tutte le condizioni seguenti e si osserva una guida ecologica,
la spia si accende:
●Quando si guida con la posizione del cambio su D
●Quando è selezionata la modalità normale o la modalità di guida Eco e la modalità di
guida EV o la modalità di potenza non viene utilizzata (P. 233, 319)
●Quando la velocità del veicolo è pari o inferiore a circa 130 km/h.
La spia di guida Eco può essere impostata su attivata o disattivata. (P. 124) Zona di ricarica
Indica che l’energia viene recuperata attra-
verso la frenata rigenerativa.
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
Zona Eco ibrida
Indica che la potenza del motore a benzina
non viene utilizzata spesso.
Il motore a benzina si spegne e si riavvia
automaticamente in diverse circostanze.
Zona di potenza
Indica che si sta superando l’intervallo di
guida ecologica (in caso di guida a potenza
piena, ecc.)
1
2
3
4
