4739-1. Caractéristiques techniques
AYGO_OM_Europe_OM99R20K
9

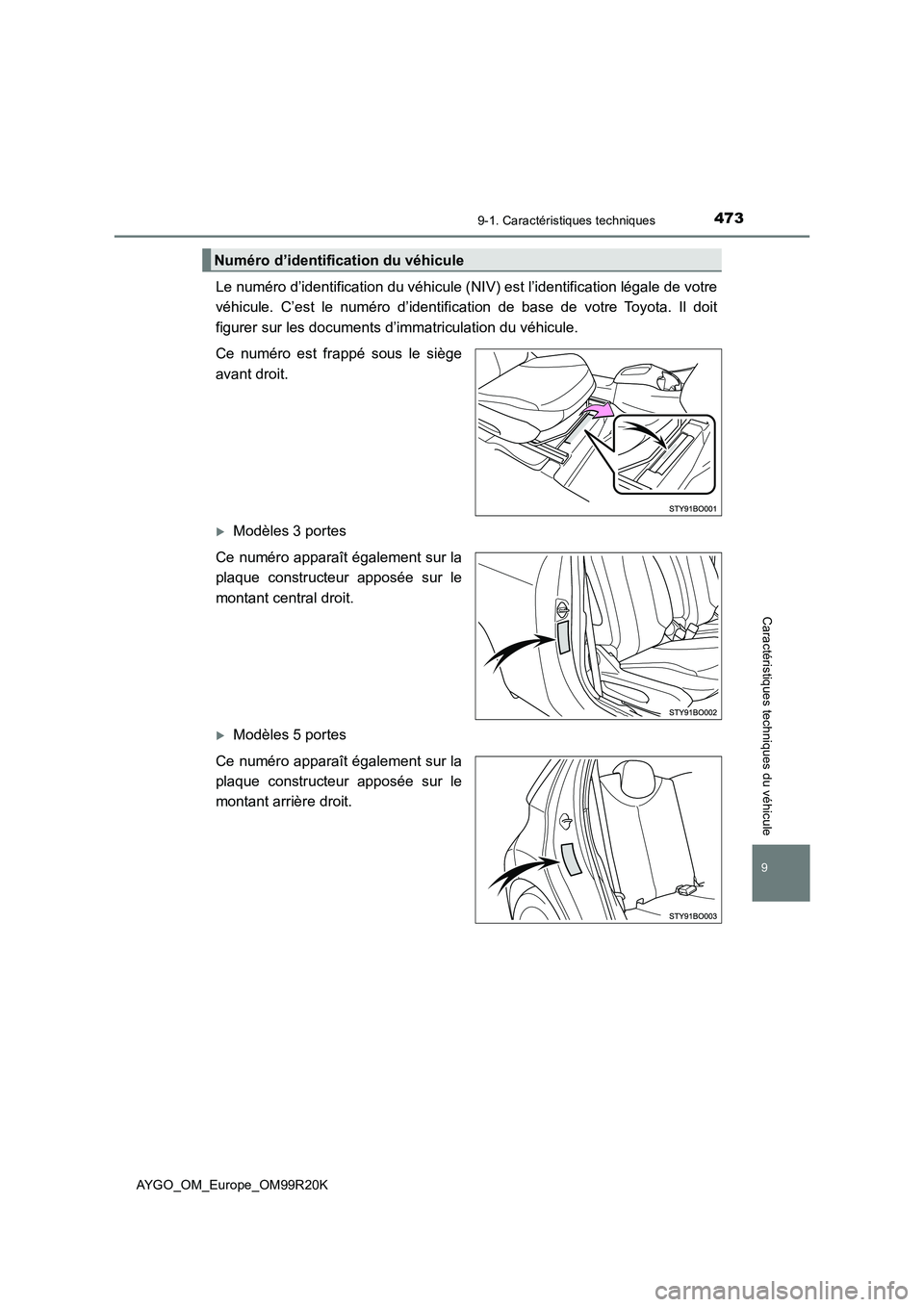

Caractéristiques techniques du véhicule
Le numéro d’identification du véhicule (NIV) est l’identification légale de votre
véhicule. C’est le numéro d’identific ation de base de votre Toyota. Il doit
figurer sur les documents d’immatriculation du véhicule.
Ce numéro est frappé sous le siège
avant droit.
Modèles 3 portes
Ce numéro apparaît également sur la
plaque constructeur apposée sur le
montant central droit.
Modèles 5 portes
Ce numéro apparaît également sur la
plaque constructeur apposée sur le
montant arrière droit.
Numéro d’identification du véhicule

4749-1. Caractéristiques techniques
AYGO_OM_Europe_OM99R20K
*: La contenance en huile moteur est une valeur de référence à utiliser lors de la
vidange. Montez le moteur en température puis arrêtez-le, attendez 5 minutes, et
vérifiez le niveau d’huile à la jauge.

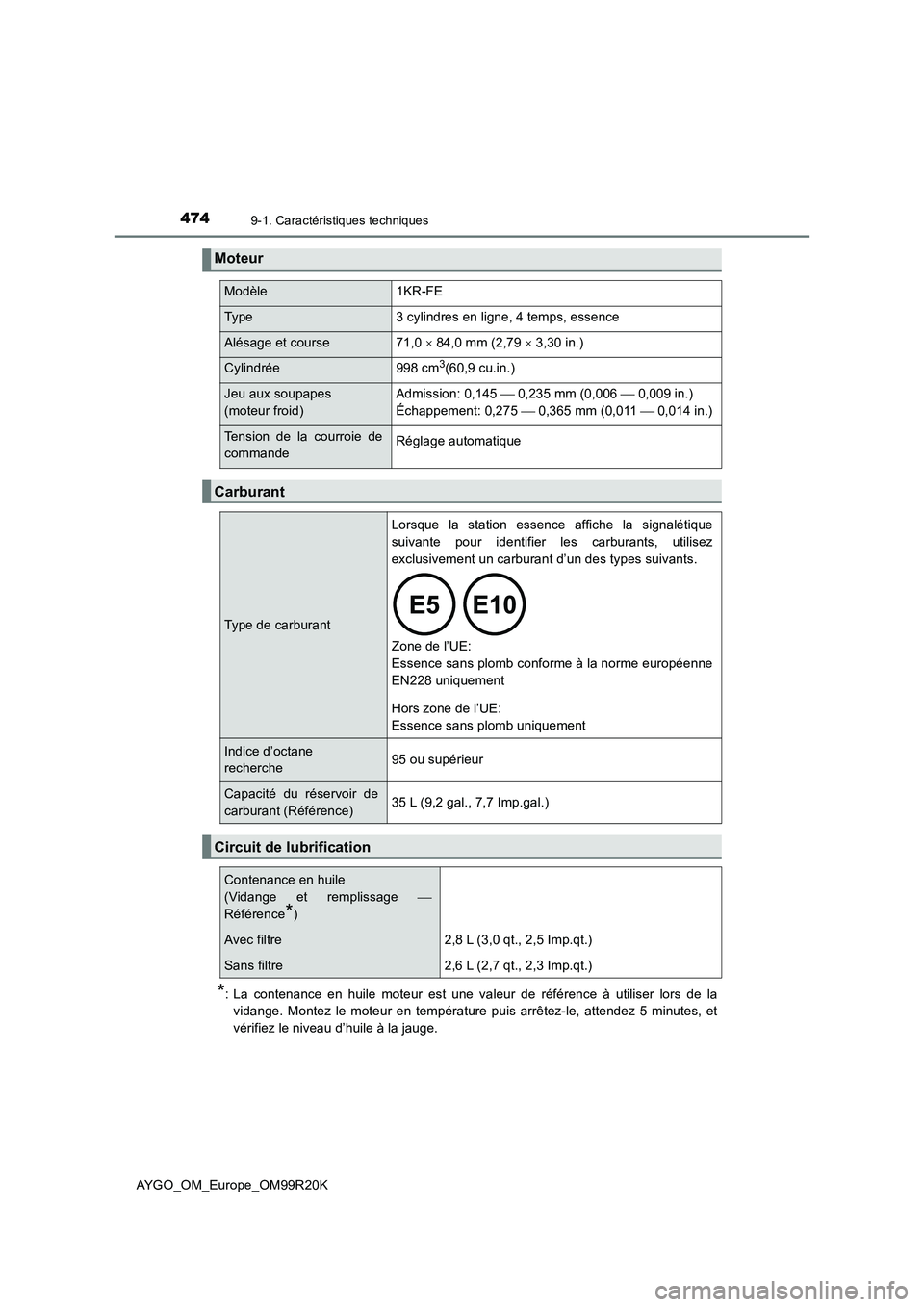

Moteur
Modèle1KR-FE
Type3 cylindres en ligne, 4 temps, essence
Alésage et course71,0  84,0 mm (2,79  3,30 in.)
Cylindrée998 cm3(60,9 cu.in.)
Jeu aux soupapes
(moteur froid)
Admission: 0,145  0,235 mm (0,006  0,009 in.)
Échappement: 0,275  0,365 mm (0,011  0,014 in.)
Tension de la courroie de
commandeRéglage automatique
Carburant
Type de carburant
Lorsque la station essence affiche la signalétique
suivante pour identifier les carburants, utilisez
exclusivement un carburant d’un des types suivants.

Zone de l’UE:
Essence sans plomb conforme à la norme européenne
EN228 uniquement
Hors zone de l’UE:
Essence sans plomb uniquement
Indice d’octane
recherche95 ou supérieur
Capacité du réservoir de
carburant (Référence)35 L (9,2 gal., 7,7 Imp.gal.)
Circuit de lubrification
Contenance en huile
(Vidange et remplissage 
Référence*)
Avec filtre2,8 L (3,0 qt., 2,5 Imp.qt.)
Sans filtre2,6 L (2,7 qt., 2,3 Imp.qt.)

4759-1. Caractéristiques techniques
AYGO_OM_Europe_OM99R20K
9
Caractéristiques techniques du véhicule

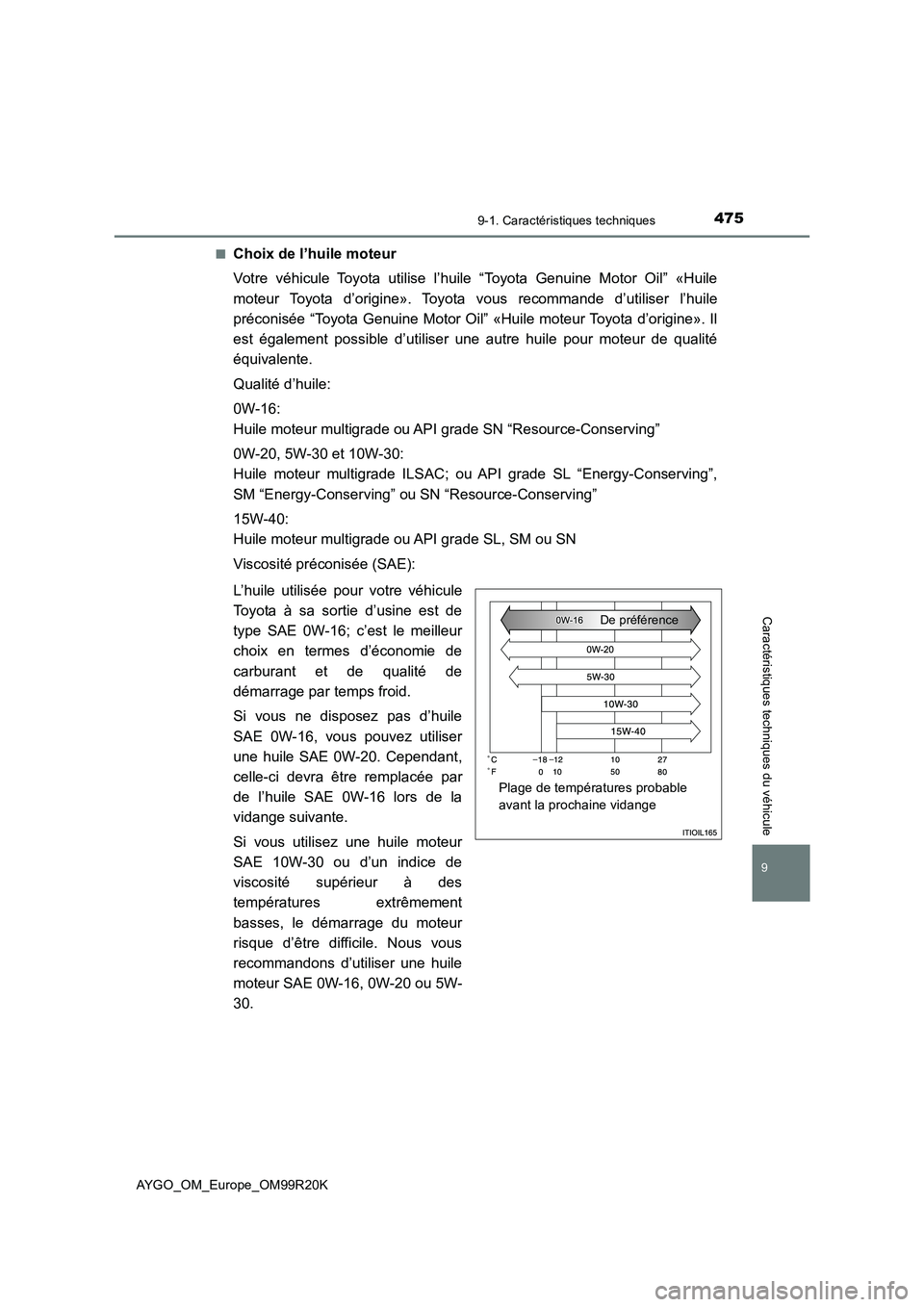

■Choix de l’huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine». Toyota vous recommande d’utiliser l’huile
préconisée “Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine». Il
est également possible d’utiliser une autre huile pour moteur de qualité
équivalente.
Qualité d’huile:
0W-16:
Huile moteur multigrade ou API grade SN “Resource-Conserving”
0W-20, 5W-30 et 10W-30:
Huile moteur multigrade ILSAC; ou API grade SL “Energy-Conserving”,
SM “Energy-Conserving” ou SN “Resource-Conserving”
15W-40:
Huile moteur multigrade ou API grade SL, SM ou SN
Viscosité préconisée (SAE):
L’huile utilisée pour votre véhicule
Toyota à sa sortie d’usine est de
type SAE 0W-16; c’est le meilleur
choix en termes d’économie de
carburant et de qualité de
démarrage par temps froid.
Si vous ne disposez pas d’huile
SAE 0W-16, vous pouvez utiliser
une huile SAE 0W-20. Cependant,
celle-ci devra être remplacée par
de l’huile SAE 0W-16 lors de la
vidange suivante.
Si vous utilisez une huile moteur
SAE 10W-30 ou d’un indice de
viscosité supérieur à des
températures extrêmement
basses, le démarrage du moteur
risque d’être difficile. Nous vous
recommandons d’utiliser une huile
moteur SAE 0W-16, 0W-20 ou 5W-
30.
Plage de températures probable
avant la prochaine vidange
De préférence

4769-1. Caractéristiques techniques
AYGO_OM_Europe_OM99R20K

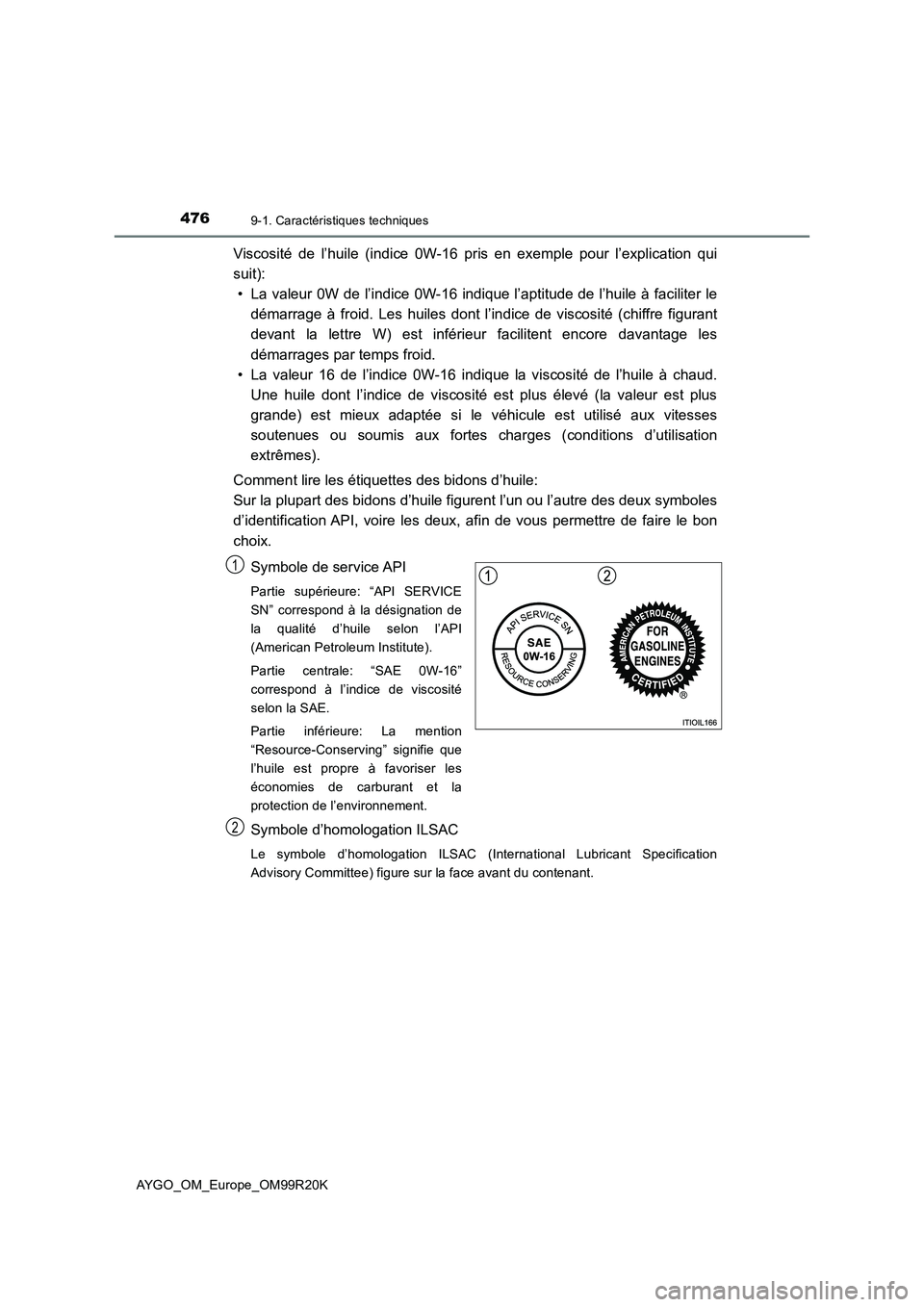

Viscosité de l’huile (indice 0W-16 pris en exemple pour l’explication qui
suit):
• La valeur 0W de l’indice 0W-16 indique l’aptitude de l’huile à faciliter le
démarrage à froid. Les huiles dont l’i ndice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 16 de l’indice 0W-16 indique la viscosité de l’huile à chaud.
Une huile dont l’indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d’utilisation
extrêmes).
Comment lire les étiquettes des bidons d’huile:
Sur la plupart des bidons d’huile figurent l’un ou l’autre des deux symboles
d’identification API, voire les deux, afin de vous permettre de faire le bon
choix.
Symbole de service API
Partie supérieure: “API SERVICE
SN” correspond à la désignation de
la qualité d’huile selon l’API
(American Petroleum Institute).
Partie centrale: “SAE 0W-16”
correspond à l’indice de viscosité
selon la SAE.
Partie inférieure: La mention
“Resource-Conserving” signifie que
l’huile est propre à favoriser les
économies de carburant et la
protection de l’environnement.
Symbole d’homologation ILSAC
Le symbole d’homologation ILSAC (International Lubricant Specification
Advisory Committee) figure sur la face avant du contenant.
1
2

4779-1. Caractéristiques techniques
AYGO_OM_Europe_OM99R20K
9
Caractéristiques techniques du véhicule

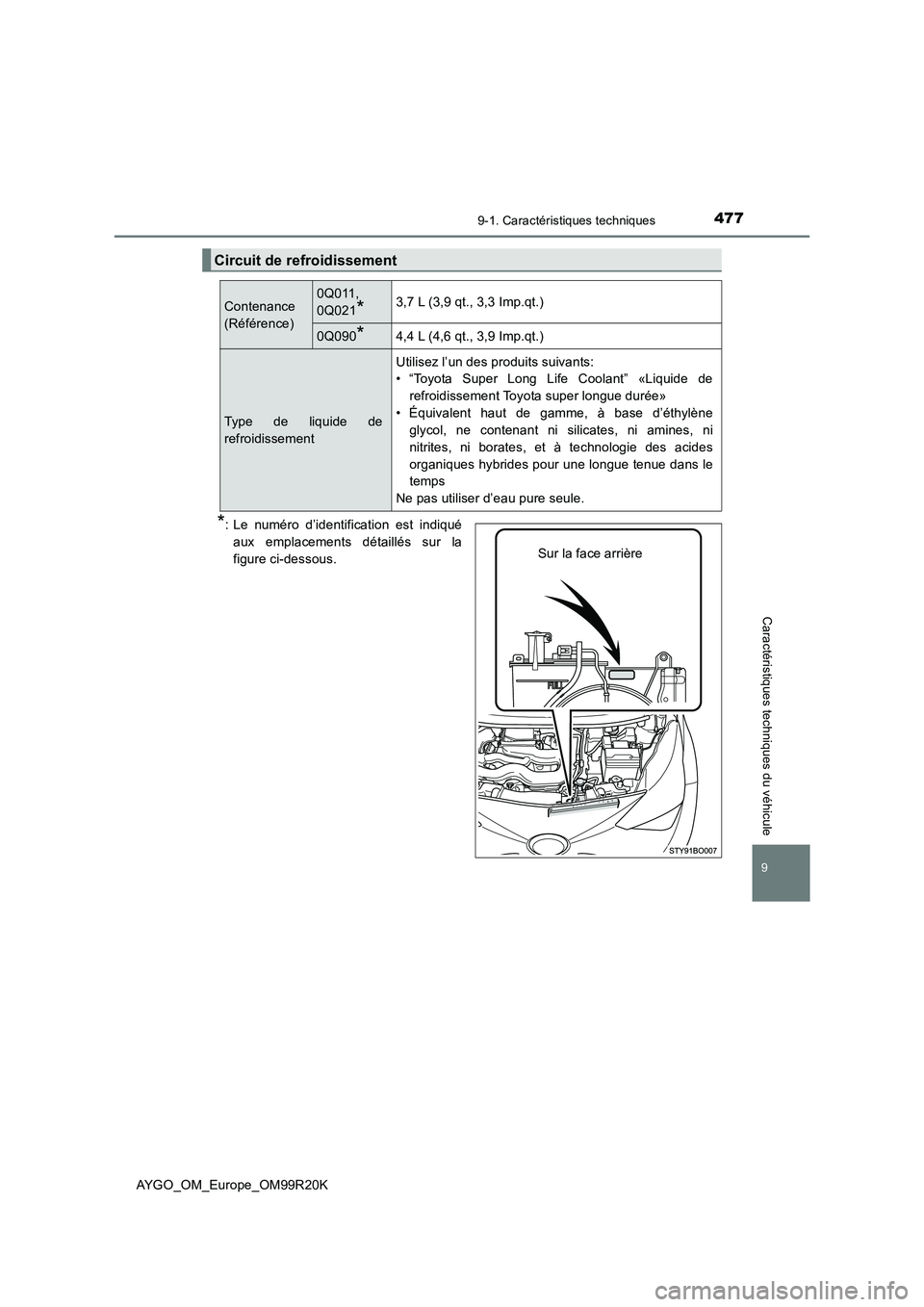

*: Le numéro d’identification est indiqué
aux emplacements détaillés sur la
figure ci-dessous.
Circuit de refroidissement
Contenance
(Référence)
0Q011,
0Q021*3,7 L (3,9 qt., 3,3 Imp.qt.)
0Q090*4,4 L (4,6 qt., 3,9 Imp.qt.)
Type de liquide de
refroidissement
Utilisez l’un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
• Équivalent haut de gamme, à base d’éthylène
glycol, ne contenant ni silicates, ni amines, ni
nitrites, ni borates, et à technologie des acides
organiques hybrides pour une longue tenue dans le
temps
Ne pas utiliser d’eau pure seule.
Sur la face arrière

4789-1. Caractéristiques techniques
AYGO_OM_Europe_OM99R20K
Système d’allumage
Bougie d’allumage
MarqueDENSO FC16HR-Q8
Jeu entre électrodes0,8 mm (0,031 in.)
NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu aux
électrodes des bougies d’allumage.
Circuit électrique
Batterie
Tension ouverte* à
20 C (68F):
12,3 V ou plus
Si la tension relevée est inférieure à la valeur
prescrite, chargez la batterie.
(*: Tension vérifiée 20 minutes après l’arrêt du
moteur et l’extinction de tous les éclairages)
Intensités de charge5 A maxi.

4799-1. Caractéristiques techniques
AYGO_OM_Europe_OM99R20K
9
Caractéristiques techniques du véhicule
Boîte de vitesses manuelle (y compris différentiel avant)
Capacité en huile pour
transmissions (Référence)1,7 L (1,8 qt., 1,5 Imp.qt.)
Type d’huile pour transmissions
“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Huile TOYOTA d’origine
pour boîte de vitesses manuelle LV GL-4
75W» ou équivalent
NOTE
■ Huile de boîte de vitesses manuelle
● Sachez qu’en fonction des caractéristiques particulières de l’huile utilisée ou des
conditions d’utilisation, le risque existe que le bruit au ralenti, les sensations
éprouvées à la sélection des rapports et/ou la consommation de carburant soient
différents ou dégradés et, dans le pire de cas, que la transmission du véhicule
subisse des dommages. Toyota préconise d’utiliser l’huile “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” «Huile TOYOTA d’origine pour boîte
de vitesses manuelle LV GL-4 75W» pour que les performances obtenues soient
optimales.
● Au départ d’usine, votre véhicule est livré avec de l’huile “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” «Huile TOYOTA d’origine pour boîte
de vitesses manuelle LV GL-4 75W». Utilisez l’huile préconisée par Toyota
“TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Huile TOYOTA
d’origine pour boîte de vitesses manuelle LV GL-4 75W» ou bien une huile de
qualité équivalente répondant aux caractéristiques ci-dessus. Veuillez prendre
contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe
quel réparateur fiable pour plus de détails.
Embrayage
Course de réserve d’usure de la pédale
d’embrayage28  48 mm (1,1  1,9 in.)
Course restante38,1  62,1 mm (1,5  2,4 in.)

4809-1. Caractéristiques techniques
AYGO_OM_Europe_OM99R20K
*1: Hauteur de la pédale minimum sous effort d’appui de 300 N (30,6 kgf, 67,4 lbf),
moteur en marche.
*2: Course du levier de frein de stationnement sous effort de traction de 196 N (20 kgf,
44 lbf).
Pneus 14 pouces (type A)*
Freins
Hauteur de la
pédale*1
Véhicules à
conduite à
gauche
94 mm (3,7 in.) mini.
Véhicules à
conduite à
droite
93 mm (3,6 in.) mini.
Garde de la pédale1  6 mm (0,04  0,24 in.)
Course du levier de frein de
stationnement*25  8 crans
Type d’huileSAE J1704 ou FMVSS No. 116 DOT 4
Direction
JeuMoins de 30 mm (1,2 in.)
Pneus et jantes
Dimensions des pneus165/65R14 79T
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Avant: 230 kPa (2,3 kgf/cm2 ou bars, 33 psi)
Arrière: 230 kPa (2,3 kgf/cm2 ou bars, 33 psi)
Dimensions des jantes14  4 1/2J
Couple de serrage des vis
de roue103 N·m (10,5 kgf·m, 76 ft·lbf)
