3937-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite

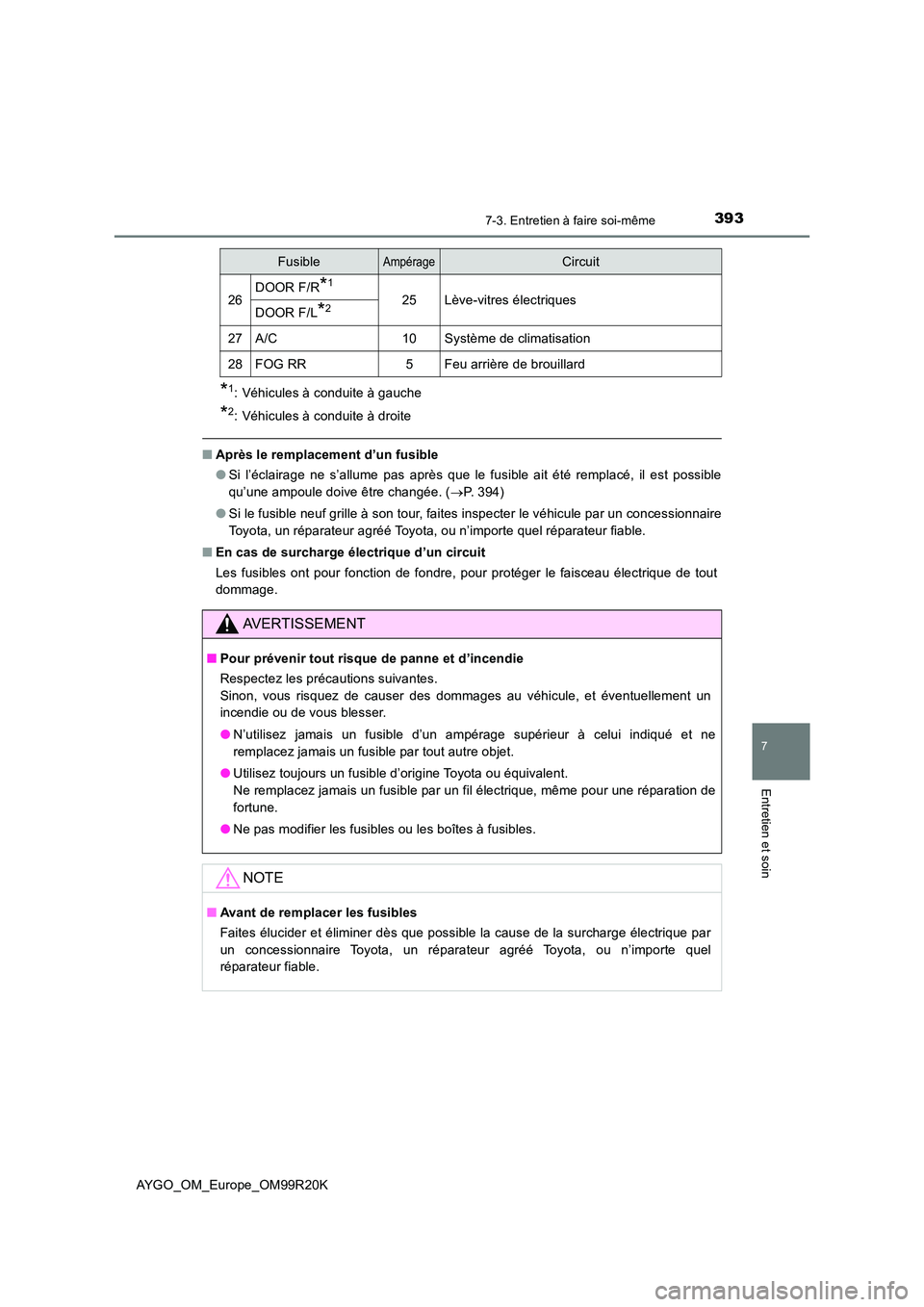

■Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P. 394)
● Si le fusible neuf grille à son tour, faites inspecter le véhicule par un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout
dommage.
26DOOR F/R*1
25Lève-vitres électriquesDOOR F/L*2
27A/C10Système de climatisation
28FOG RR5Feu arrière de brouillard
AVERTISSEMENT
■ Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.
FusibleAmpérageCircuit

3947-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K

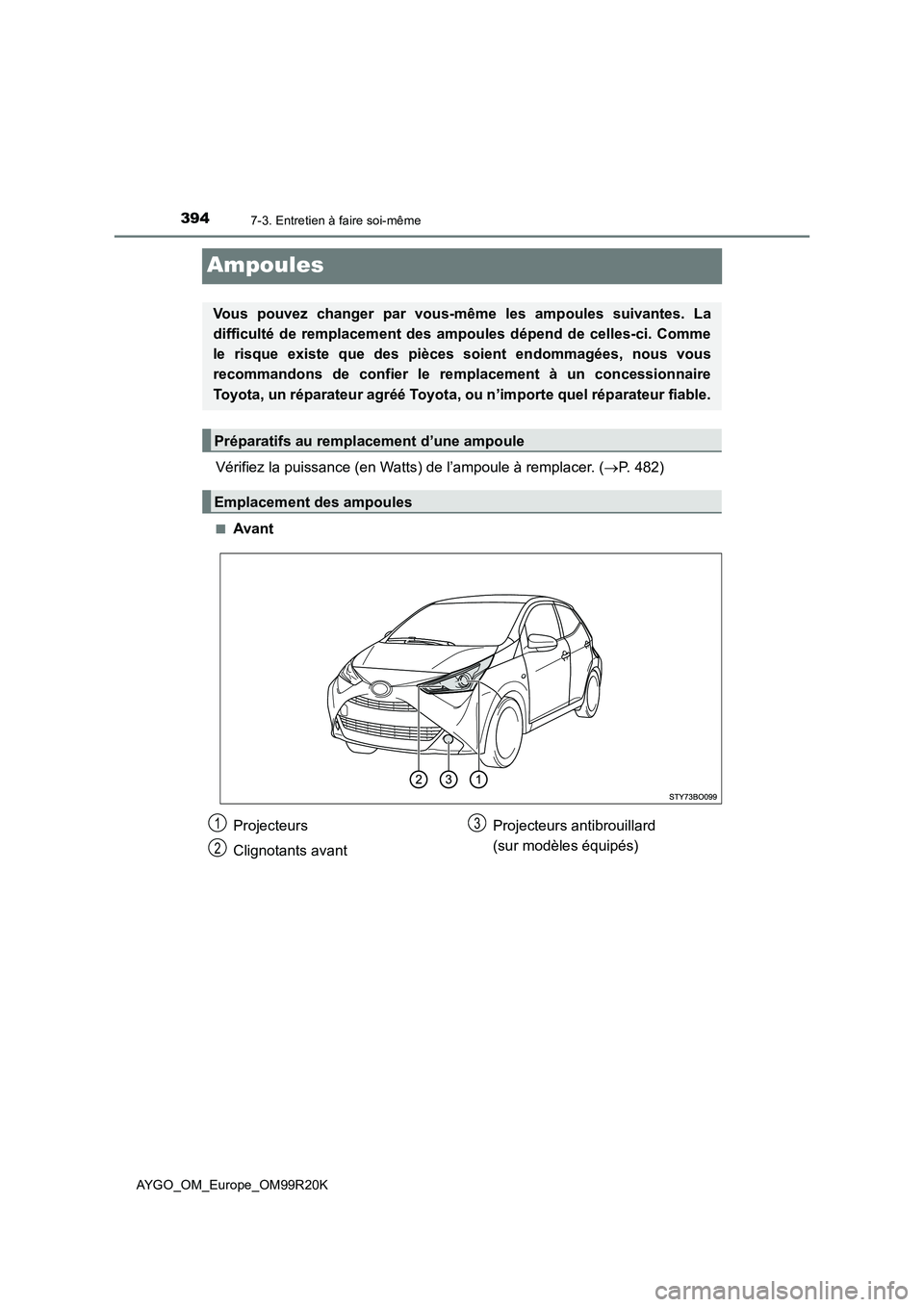

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 482)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
le risque existe que des pièces soient endommagées, nous vous
recommandons de confier le re mplacement à un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
Préparatifs au rempl acement d’une ampoule
Emplacement des ampoules
Projecteurs
Clignotants avant
Projecteurs antibrouillard
(sur modèles équipés)
1
2
3

3957-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K

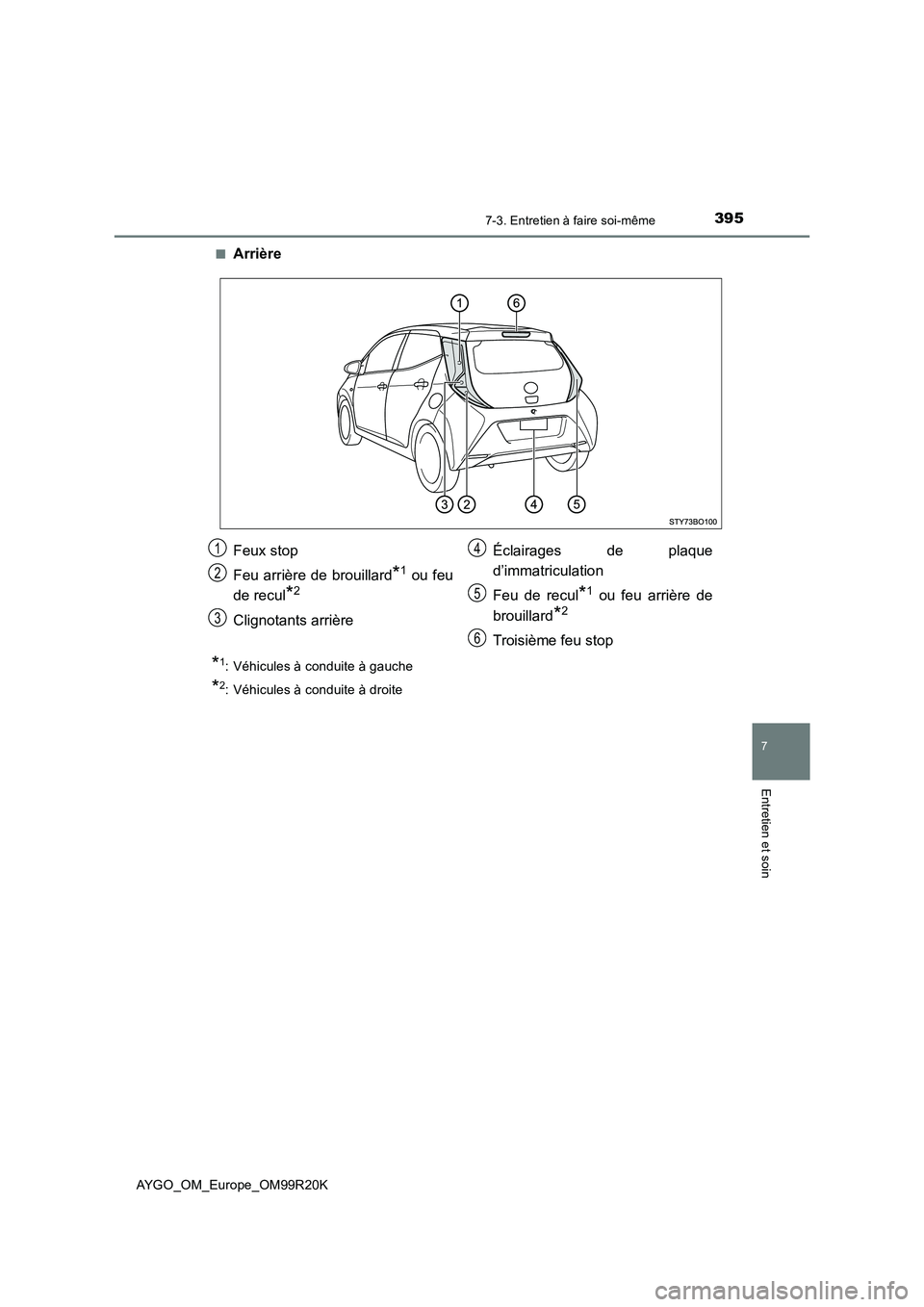

■Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feux stop
Feu arrière de brouillard*1 ou feu
de recul*2
Clignotants arrière
Éclairages de plaque
d’immatriculation
Feu de recul*1 ou feu arrière de
brouillard*2
Troisième feu stop
1
2
3
4
5
6

3967-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K

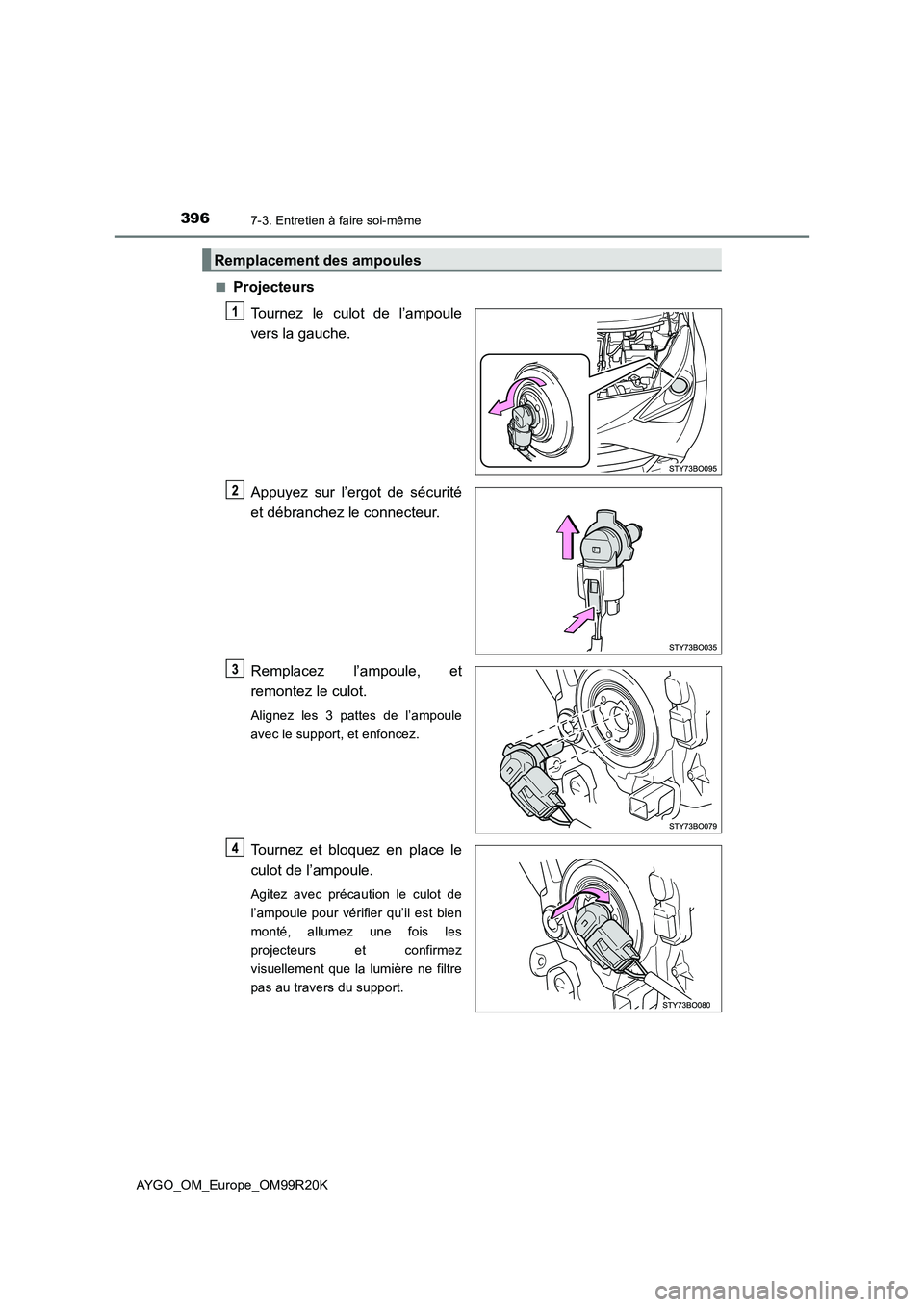

■Projecteurs
Tournez le culot de l’ampoule
vers la gauche.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
Remplacement des ampoules

3977-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K

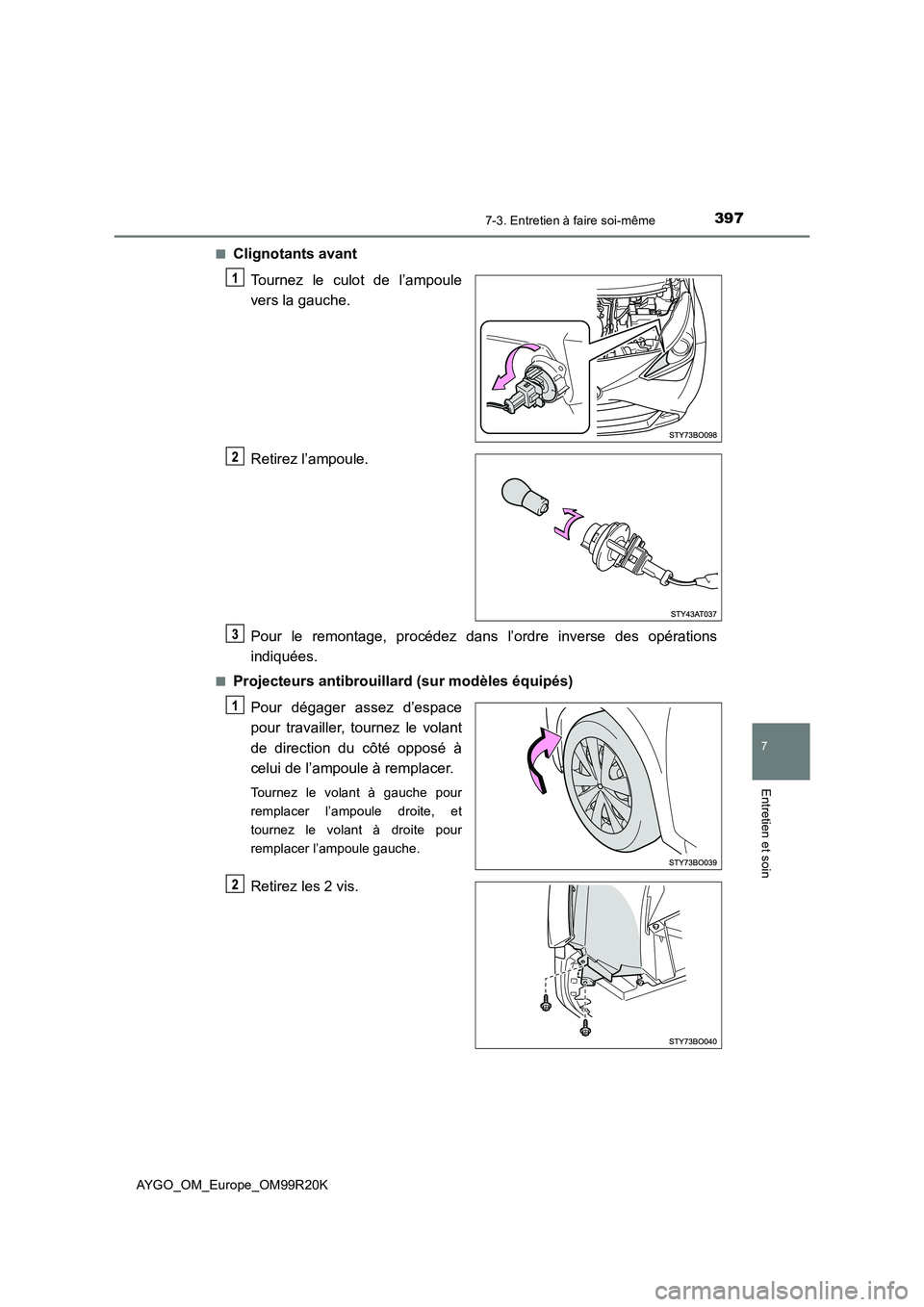

■Clignotants avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Projecteurs antibrouillard (sur modèles équipés)
Pour dégager assez d’espace
pour travailler, tournez le volant
de direction du côté opposé à
celui de l’ampoule à remplacer.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.
Retirez les 2 vis.

3987-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K

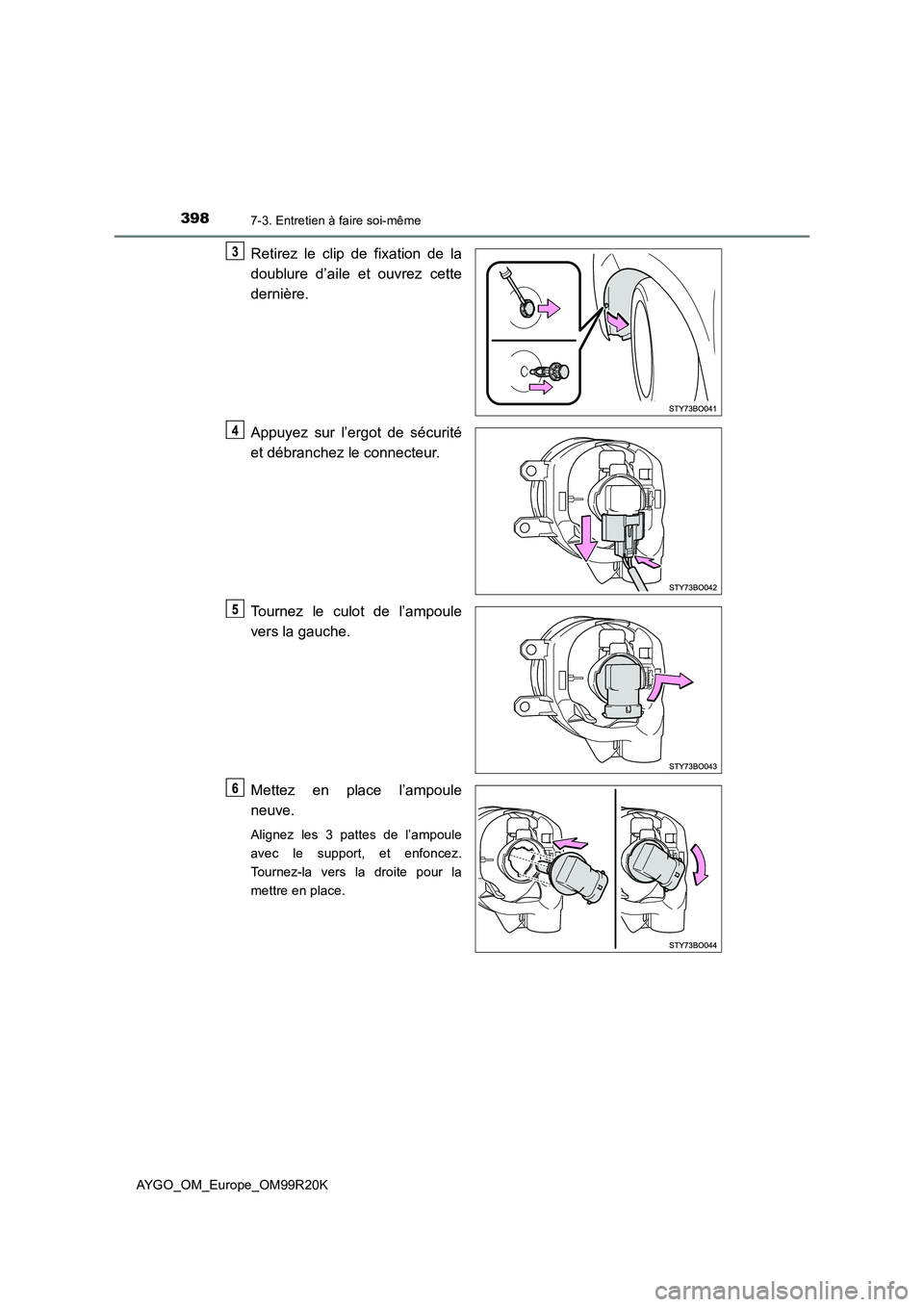

Retirez le clip de fixation de la
doublure d’aile et ouvrez cette
dernière.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez-la vers la droite pour la
mettre en place.

3997-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R20K

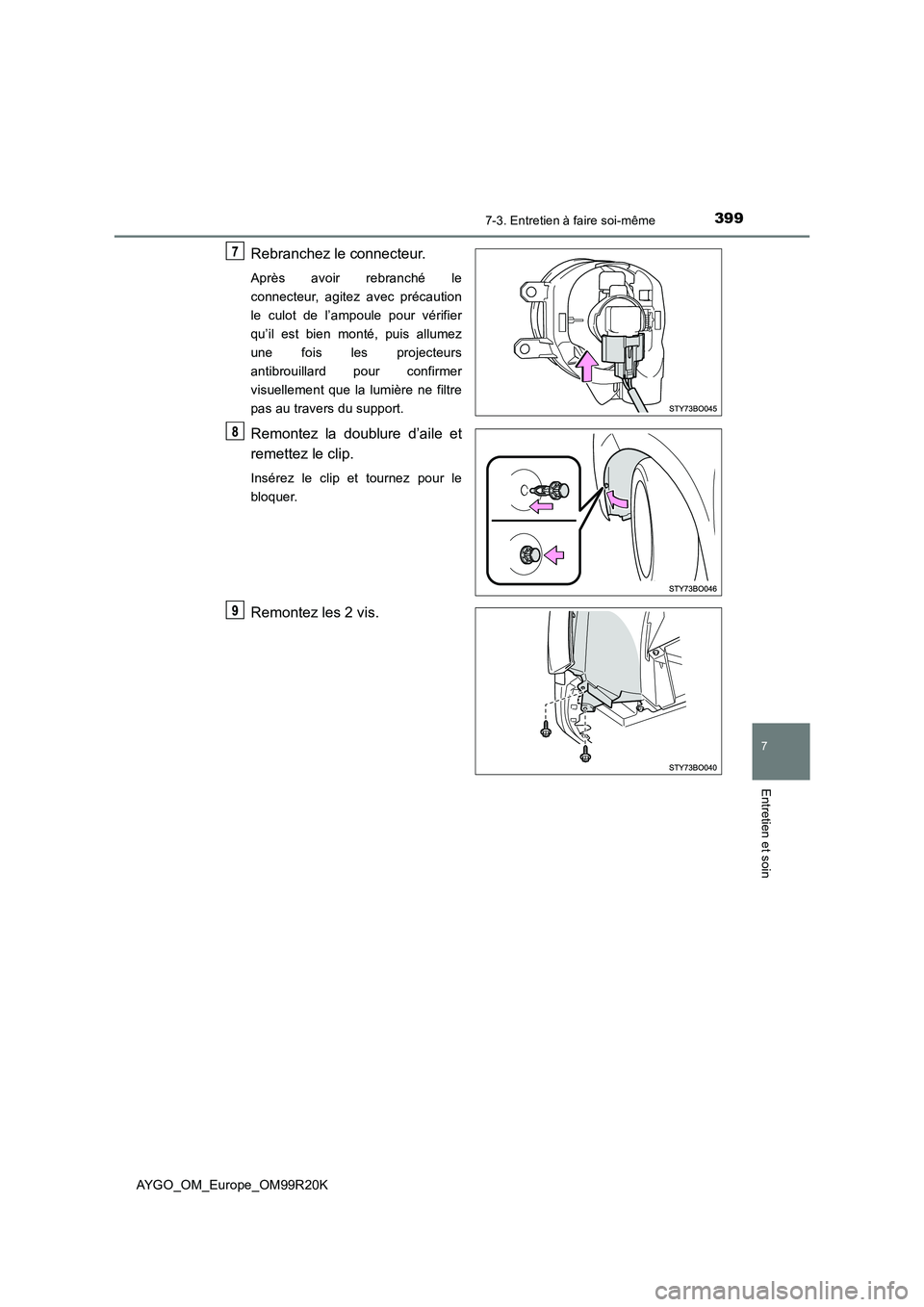

Rebranchez le connecteur.
Après avoir rebranché le
connecteur, agitez avec précaution
le culot de l’ampoule pour vérifier
qu’il est bien monté, puis allumez
une fois les projecteurs
antibrouillard pour confirmer
visuellement que la lumière ne filtre
pas au travers du support.
Remontez la doublure d’aile et
remettez le clip.
Insérez le clip et tournez pour le
bloquer.
Remontez les 2 vis.

4007-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R20K

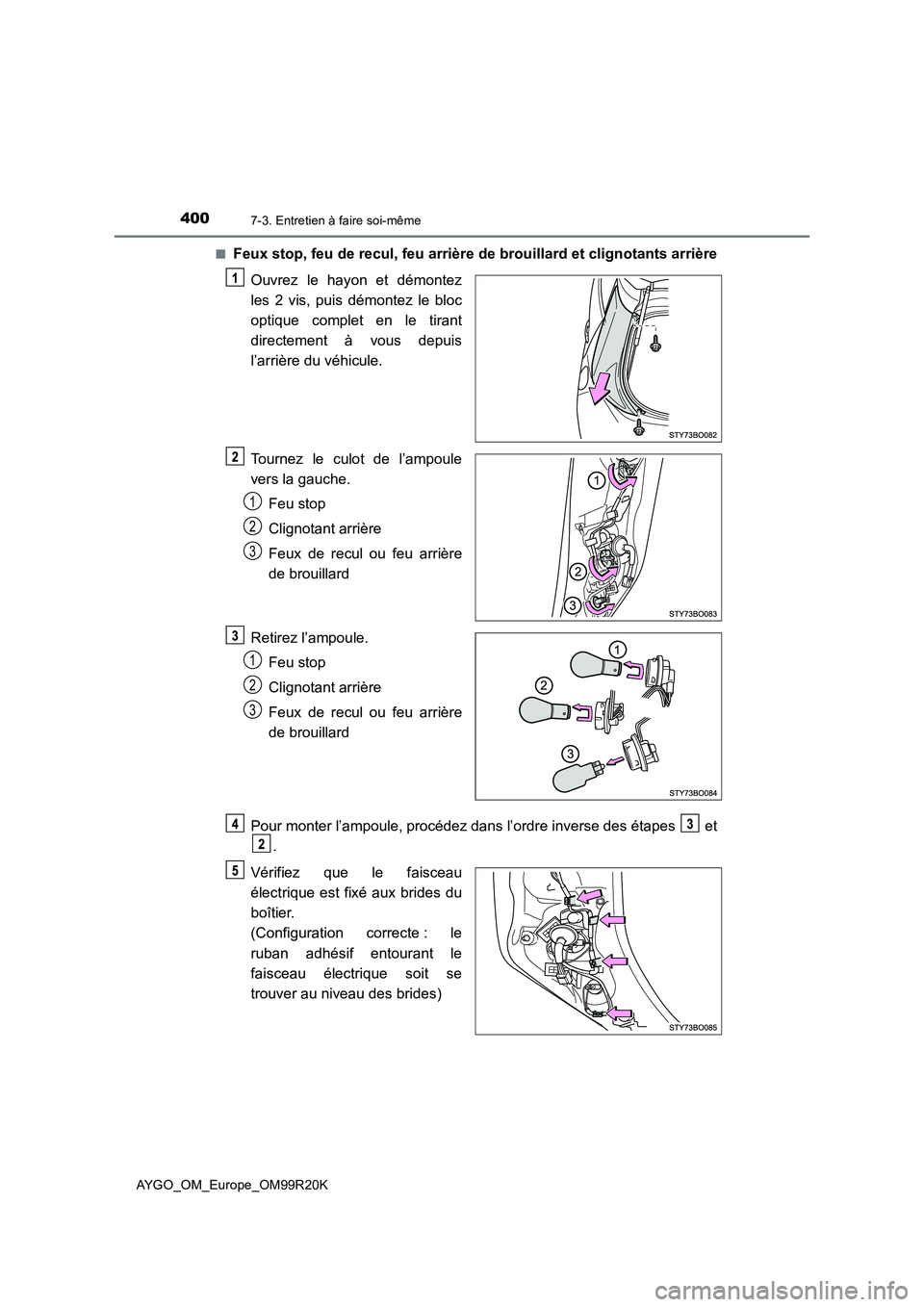

■Feux stop, feu de recul, feu arrière de brouillard et clignotants arrière
Ouvrez le hayon et démontez
les 2 vis, puis démontez le bloc
optique complet en le tirant
directement à vous depuis
l’arrière du véhicule.
Tournez le culot de l’ampoule
vers la gauche.
Feu stop
Clignotant arrière
Feux de recul ou feu arrière
de brouillard
Retirez l’ampoule.
Feu stop
Clignotant arrière
Feux de recul ou feu arrière
de brouillard
Pour monter l’ampoule, procédez dans l’ordre inverse des étapes et
.
Vérifiez que le faisceau
électrique est fixé aux brides du
boîtier.
(Configuration correcte : le
ruban adhésif entourant le
faisceau électrique soit se
trouver au niveau des brides)
1
2
3
1
2
3
