2019 TOYOTA AYGO Betriebsanleitungen (in German)

4739-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM99R21M

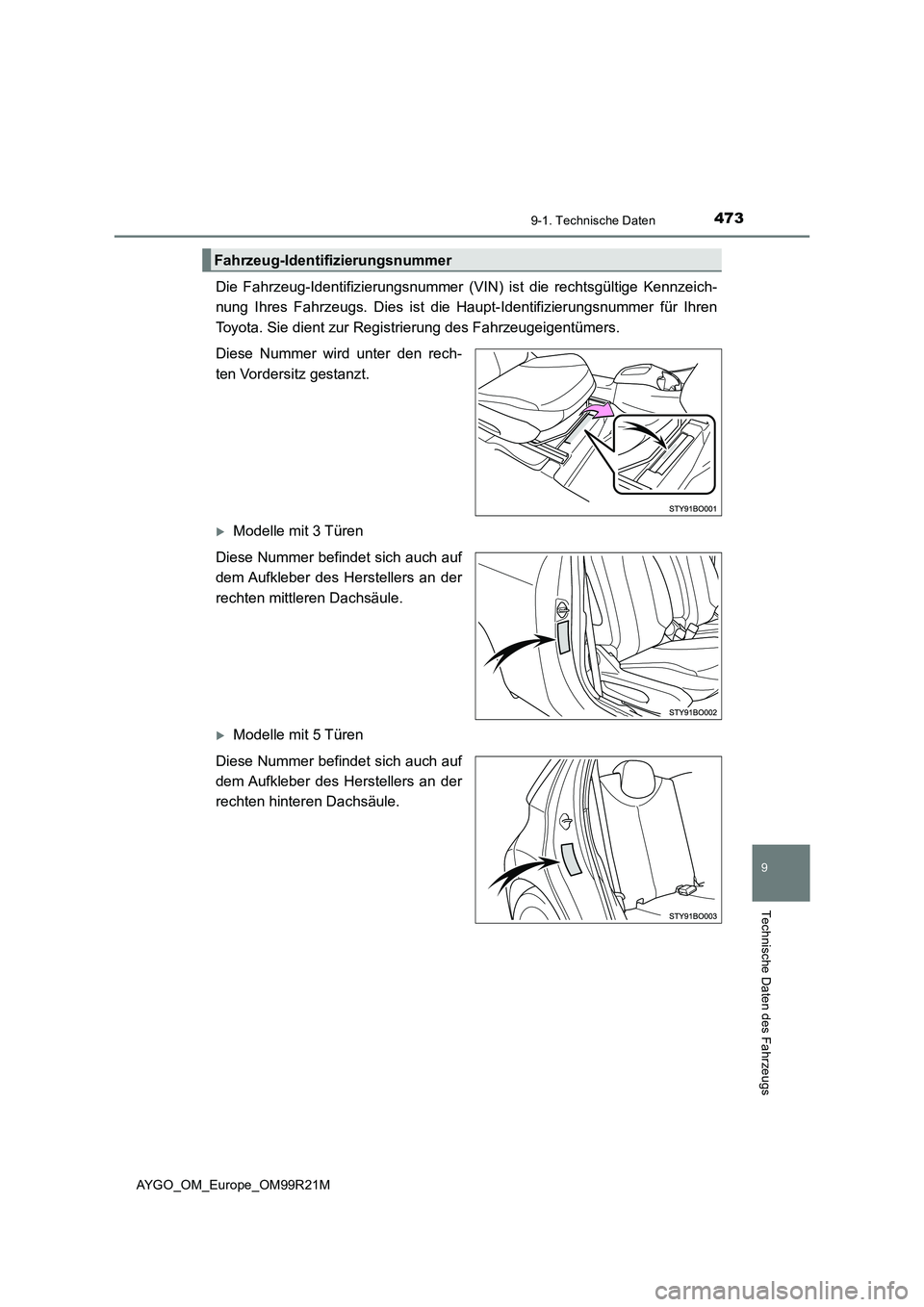

Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer wird unter den rech-
ten Vordersitz gestanzt.
Modelle mit 3 Türen
Diese Nummer befindet sich auch auf
dem Aufkleber des Herstellers an der
rechten mittleren Dachsäule.
Modelle mit 5 Türen
Diese Nummer befindet sich auch auf
dem Aufkleber des Herstellers an der
rechten hinteren Dachsäule.
Fahrzeug-Identifizierungsnummer

4749-1. Technische Daten
AYGO_OM_Europe_OM99R21M
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und stellen Sie ihn ab. Warten Sie danach 5 Minuten
und überprüfen Sie dann den Ölstand mit dem Ölmessstab.

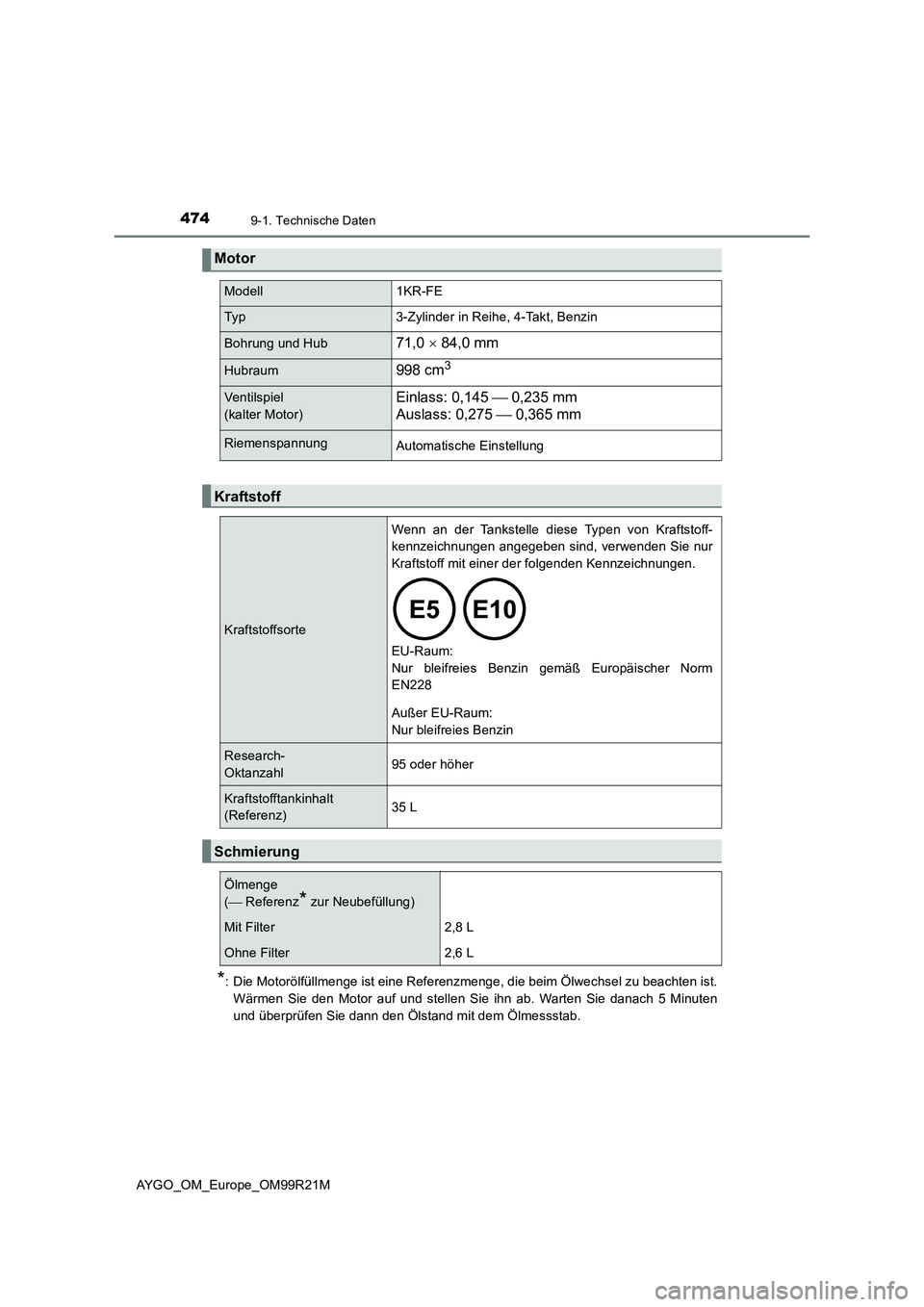

Motor
Modell1KR-FE
Typ3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub71,0  84,0 mm
Hubraum998 cm3
Ventilspiel
(kalter Motor)
Einlass: 0,145  0,235 mm
Auslass: 0,275  0,365 mm
RiemenspannungAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von Kraftstoff-
kennzeichnungen angegeben sind, verwenden Sie nur
Kraftstoff mit einer der folgenden Kennzeichnungen.

EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-
Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)35 L
Schmierung
Ölmenge
(  Referenz* zur Neubefüllung)
Mit Filter2,8 L
Ohne Filter2,6 L

4759-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM99R21M

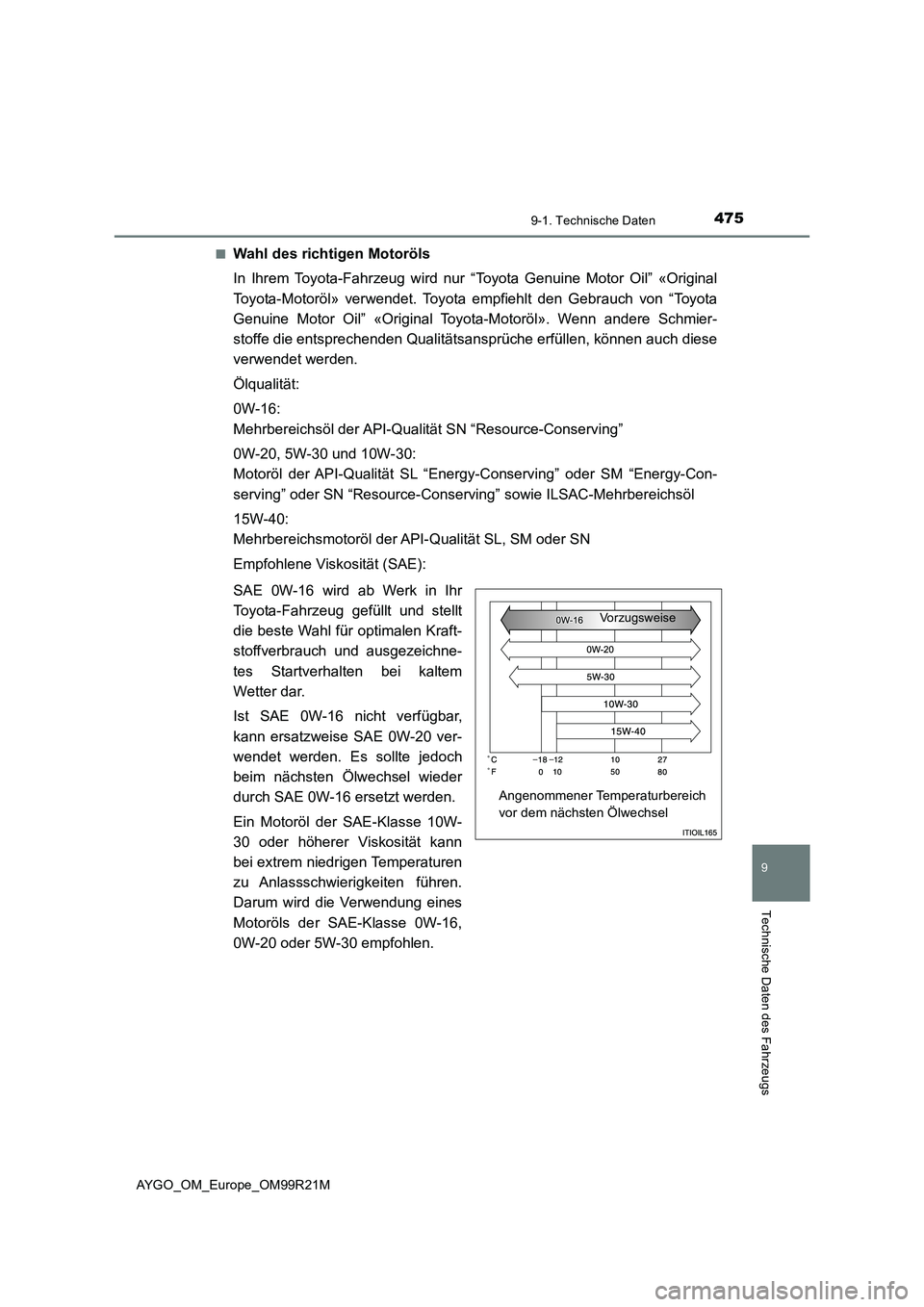

■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere Schmier-
stoffe die entsprechenden Qualitätsansprüche erfüllen, können auch diese
verwendet werden.
Ölqualität:
0W-16:
Mehrbereichsöl der API-Qualität SN “Resource-Conserving”
0W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving” oder SM “Energy-Con-
serving” oder SN “Resource-Conser ving” sowie ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsmotoröl der API-Qualität SL, SM oder SN
Empfohlene Viskosität (SAE):
SAE 0W-16 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-16 nicht verfügbar,
kann ersatzweise SAE 0W-20 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-16 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Anlassschwierigkeiten führen.
Darum wird die Verwendung eines
Motoröls der SAE-Klasse 0W-16,
0W-20 oder 5W-30 empfohlen.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

4769-1. Technische Daten
AYGO_OM_Europe_OM99R21M

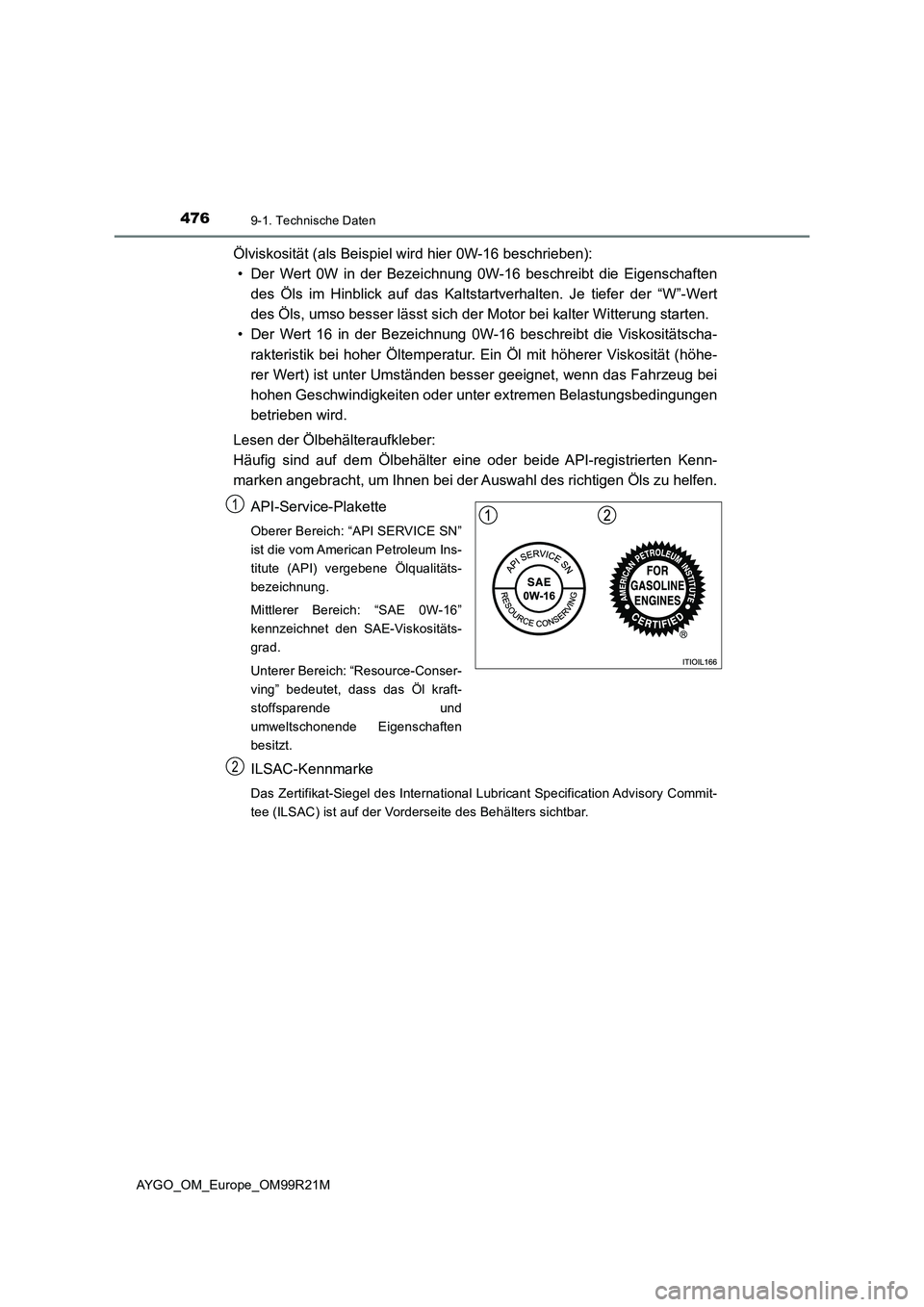

Ölviskosität (als Beispiel wird hier 0W-16 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-16 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 16 in der Bezeichnung 0W-16 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-16”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.
1
2

4779-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM99R21M
*: Der Identifikationscode ist an den in
der Abbildung dargestellten Stellen
angebracht.

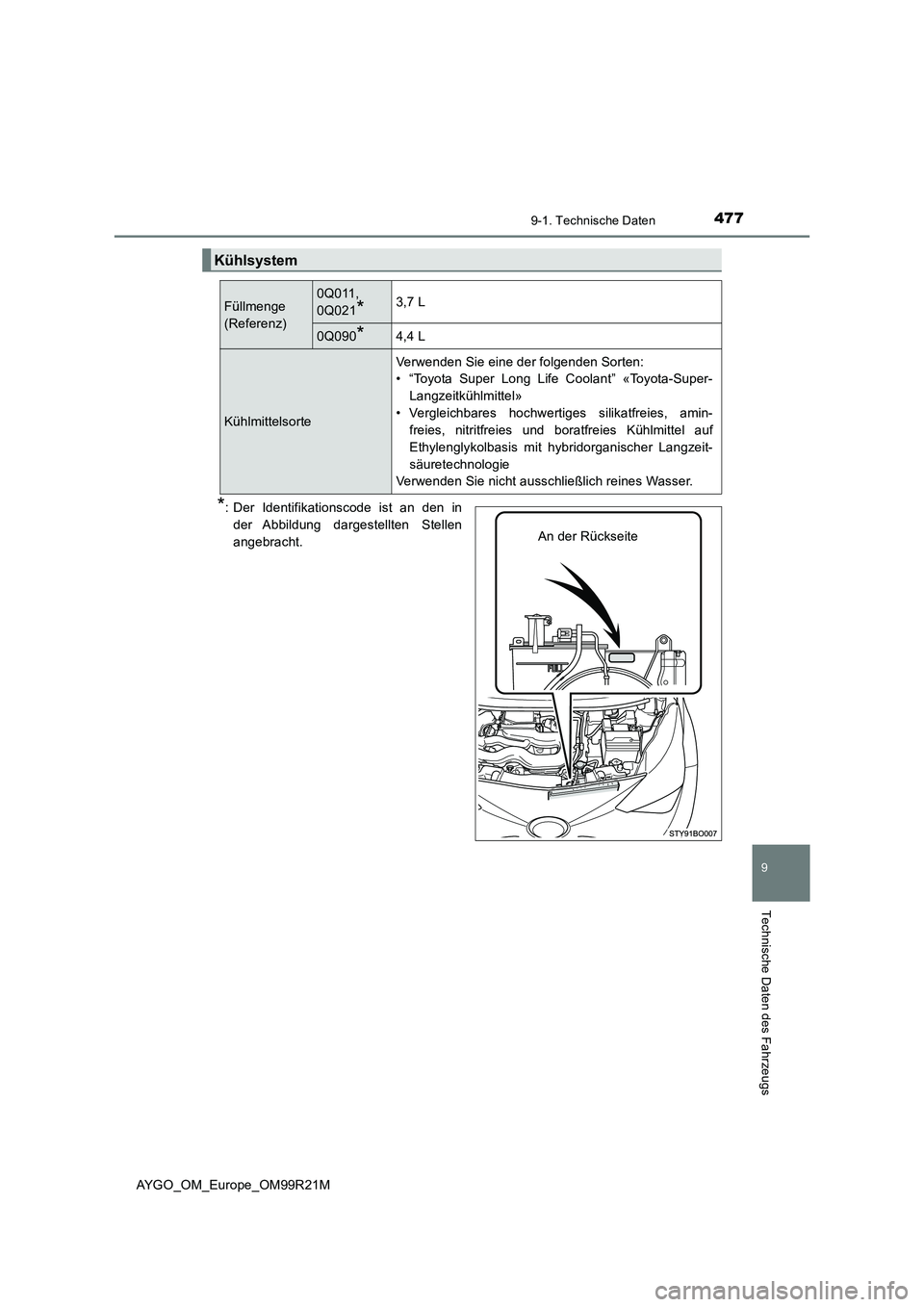

Kühlsystem
Füllmenge
(Referenz)
0Q011,
0Q021*3,7 L
0Q090*4,4 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Langzeit-
säuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
An der Rückseite

4789-1. Technische Daten
AYGO_OM_Europe_OM99R21M

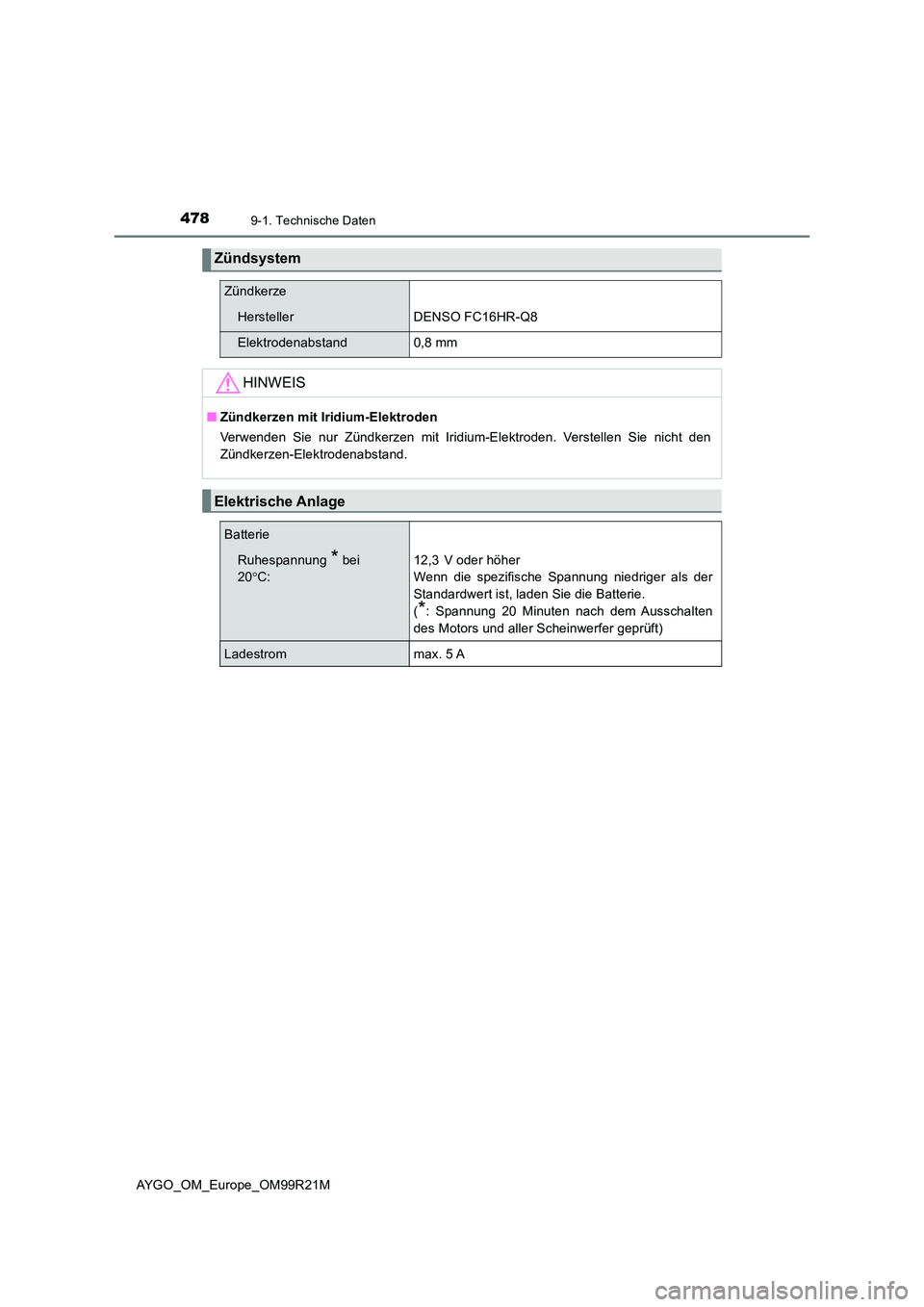

Zündsystem
Zündkerze
HerstellerDENSO FC16HR-Q8
Elektrodenabstand0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
Batterie
Ruhespannung * bei
20 C:
12,3 V oder höher
Wenn die spezifische Spannung niedriger als der
Standardwert ist, laden Sie die Batterie.
(*: Spannung 20 Minuten nach dem Ausschalten
des Motors und aller Scheinwerfer geprüft)
Ladestrommax. 5 A

4799-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM99R21M

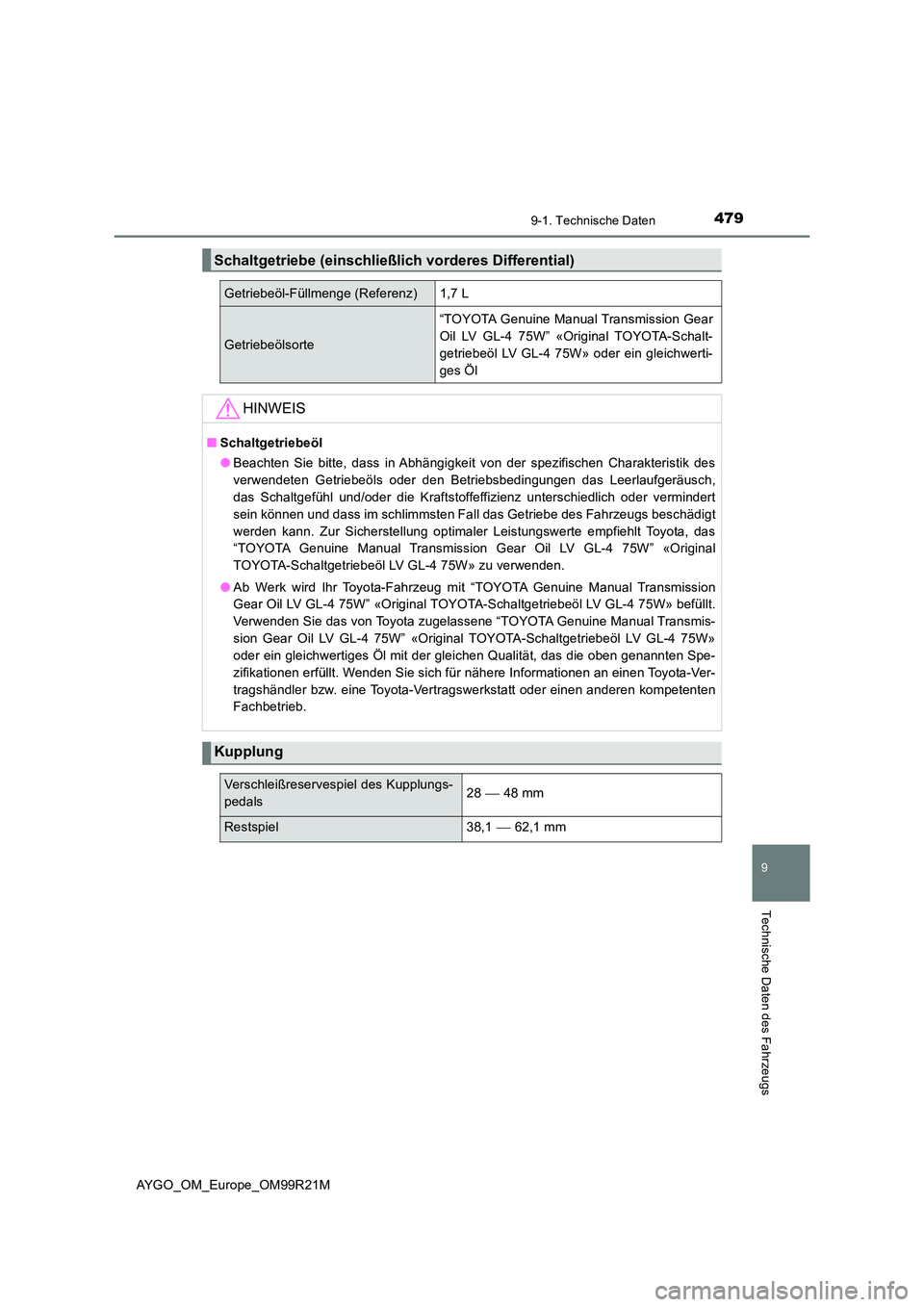

Schaltgetriebe (einschließlich vorderes Differential)
Getriebeöl-Füllmenge (Referenz)1,7 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Original TOYOTA-Schalt-
getriebeöl LV GL-4 75W» oder ein gleichwerti-
ges Öl
HINWEIS
■ Schaltgetriebeöl
● Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch,
das Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert
sein können und dass im schlimmsten Fall das Getriebe des Fahrzeugs beschädigt
werden kann. Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das
“TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Original
TOYOTA-Schaltgetriebeöl LV GL-4 75W» zu verwenden.
● Ab Werk wird Ihr Toyota-Fahrzeug mit “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W» befüllt.
Verwenden Sie das von Toyota zugelassene “TOYOTA Genuine Manual Transmis-
sion Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W»
oder ein gleichwertiges Öl mit der gleichen Qualität, das die oben genannten Spe-
zifikationen erfüllt. Wenden Sie sich für nähere Informationen an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
Kupplung
Verschleißreservespiel des Kupplungs-
pedals28  48 mm
Restspiel38,1  62,1 mm

4809-1. Technische Daten
AYGO_OM_Europe_OM99R21M
*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(30,6 kp).
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 196 N (20 kp).
14-Zoll-Reifen (Typ A)*

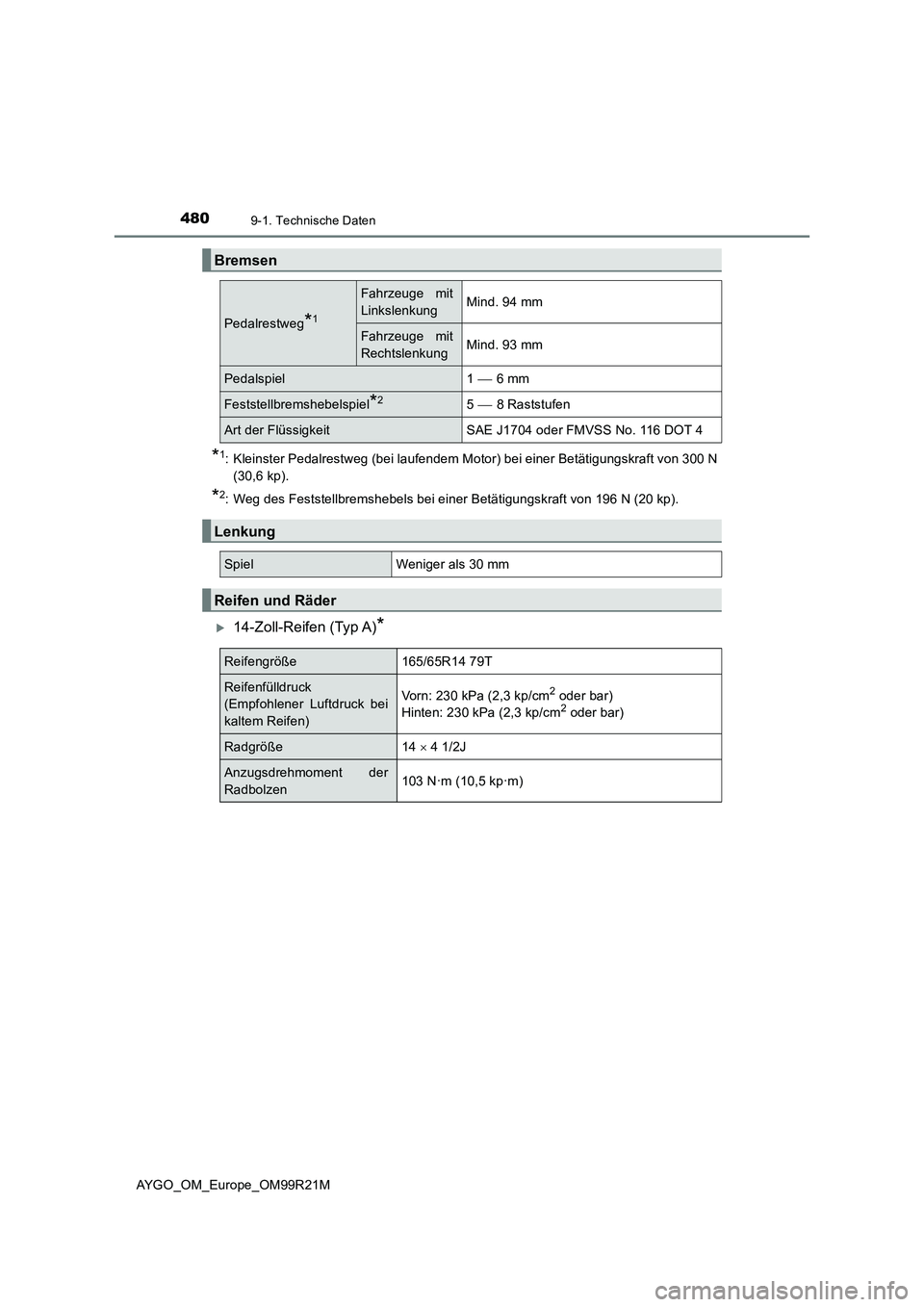

Bremsen
Pedalrestweg*1
Fahrzeuge mit
LinkslenkungMind. 94 mm
Fahrzeuge mit
RechtslenkungMind. 93 mm
Pedalspiel1  6 mm
Feststellbremshebelspiel*25  8 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS No. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße165/65R14 79T
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
Vorn: 230 kPa (2,3 kp/cm2 oder bar)
Hinten: 230 kPa (2,3 kp/cm2 oder bar)
Radgröße14  4 1/2J
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)
