2019 Peugeot Partner air condition

99
Contrôle dynamique
de stabilité (CDS) et
antipatinage de roue (ASR)
Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
Dès qu'ils détectent un problème d'adhérence
ou de trajectoire, ces systèmes agissent sur le
fonctionnement du moteur et des freins.Ceci est signalé par le clignotement
de ce témoin au combiné.
Neutralisation / Réactivation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut
s'avérer utile de neutraliser les systèmes CDS/
ASR pour faire patiner les roues et retrouver de
l'adhérence.
Mais il est conseillé de réactiver les systèmes
dès que possible. Les systèmes se réactivent automatiquement
après chaque coupure de contact ou à partir de
50


km/h.
Mais en dessous de 50 km/h, vous pouvez
réactiver manuellement les systèmes.
Pour neutraliser les systèmes,
appuyez sur ce bouton ou tournez la
molette sur cette position.
Le voyant du bouton ou de la molette s'allume :
les systèmes CDS/ASR n'agissent plus sur le
fonctionnement du moteur.
Pour réactiver le système :
Appuyez sur ce bouton.
Ou Tournez la molette sur cette
position.
Le voyant du bouton ou de la molette s’éteint.Anomalie de fonctionnement
L'allumage de ce témoin,
accompagné de l'affichage d'un
message et d'un signal sonore,
signalent un dysfonctionnement des
systèmes.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification des systèmes. ASR
/ CDS
Ces systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que
les risques de perte d'adhérence
augmentent. Il est donc indispensable,
pour votre sécurité, de conser ver ces
systèmes activés en toutes conditions,
et particulièrement lorsque celles-ci sont
difficiles.
Le fonctionnement de ces systèmes
est assuré sous réser ve du respect
des préconisations du constructeur,
concernant tant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques que les
procédures de montage et d'inter vention
du réseau PEUGEOT.
Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
recommandé d'utiliser des pneumatiques
neige.
Dans ce cas, il est impératif d'équiper
les quatre roues avec des pneumatiques
homologués pour votre véhicule.
5
Sécurité

100
Post Collision Safety Brake
(PCSB)
Avec le freinage automatique post-collision, en
cas d'accident, le système ESC déclenche une
action de freinage automatique du véhicule afin
de réduire le risque de sur-accident par rebond,
par exemple, si le conducteur ne réagit pas.
Le freinage automatique inter vient après un
choc frontal, latéral ou arrière.
Conditions de fonctionnement
Le choc a entraîné le déclenchement des
airbags ou des prétensionneurs pyrotechniques
des ceintures.
Les systèmes de freinage et les fonctions
électriques du véhicule doivent rester
opérationnels à l'issue de la collision.Le freinage automatique s'accompagne de
l'allumage des feux de stop du véhicule.
Le système n'inter vient pas s'il détecte
une action du conducteur
:
-

A
ppui sur la pédale d'accélérateur.
-

A
ppui sur la pédale de frein.
Le système agit dans les limites des lois
de la physique.
Il incombe au conducteur d'adapter en
permanence la vitesse de son véhicule à
l'état de la chaussée et aux conditions de
circulation.
Anomalies de fonctionnement
Dysfonctionnement des
systèmes de freinage
Dysfonctionnement des
systèmes d'airbags ou de
prétension pyrotechnique
Roulez prudemment.
Rendez-vous rapidement dans le réseau
PEUGEOT ou dans un atelier qualifié.
Contrôle de stabilité de la
remorque (TSM)
En situation de remorquage, ce système
permet de réduire les risques d'embardée du
véhicule et de la remorque.
Fonctionnement
que le système détecte des mouvements
d'oscillation de la remorque, il agit sur les freins
pour stabiliser la remorque et, si nécessaire,
réduit la puissance du moteur pour ralentir le
véhicule. La correction est signalée par
le clignotement de ce témoin au
combiné et par l'allumage des feux
de stop.
Anomalie de fonctionnement
Lorsqu'un dysfonctionnement
du système sur vient, ce témoin
s'allume au combiné, accompagné
de l'affichage d'un message et d'un
signal sonore.
Allumage simultané de ces deux témoins.
Allumage simultané de ces deux témoins.
Le système est automatiquement activé à la
mise du contact.
Le programme de stabilité électronique (ESC)
ne doit pas présenter de dysfonctionnement.
A partir de 60

km/h et jusqu'à 160

km/h, dès Pour connaître les masses et les charges
remorquables, reportez-vous à la rubrique
"Caractéristiques techniques" ou au certificat
d'immatriculation de votre véhicule.
Pour rouler en toute sécurité avec un
Dispositif d'attelage
, reportez-vous à la
rubrique correspondante.
Si vous continuez à tracter une remorque,
réduisez votre vitesse et roulez prudemment !
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Sécurité

101
Le système de contrôle de stabilité de la
remorque offre un surcroît de sécurité
en conduite normale, dans le respect
des recommandations d'utilisation
de la remorque. Il ne doit pas inciter
le conducteur à prendre des risques
supplémentaires, comme utiliser une
remorque dans des conditions de
fonctionnement dégradées (chargement
excessif, non-respect du poids sur flèche,
pneumatiques usés ou sous-gonflés,
système de freinage défaillant, ...) ou
rouler à des vitesses trop élevées.
Dans certains cas, les mouvements
d'oscillation de la remorque peuvent ne
pas être décelés par le système ESC,
notamment avec une remorque légère.
En cas de conduite sur chaussée
glissante ou dégradée, le système peut ne
pas empêcher une embardée brutale de
la remorque.
Advanced Grip Control
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue
et le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet
d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme). Associé aux pneumatiques toutes saisons
M+S (Mud and Snow), ce système offre un
compromis entre sécurité, adhérence et
motricité.
L'appui sur la pédale d'accélérateur doit être
suffisant pour que le système puisse exploiter
la puissance du moteur. Des phases de
fonctionnement avec un régime moteur élevé
sont tout à fait normales.
Un sélecteur à cinq positions vous permet de
choisir le mode de réglage correspondant aux
conditions de roulage que vous rencontrez.
Associé à chaque mode, un voyant s'allume,
accompagné de l'affichage d'un message pour
confirmer votre choix.
Modes de fonctionnement
Après chaque coupure du contact, le
système se réinitialise automatiquement
sur ce mode.
Neige
Ce mode adapte sa stratégie aux
conditions d'adhérence rencontrées
pour chacune des deux roues
avant, au démarrage.
(mode actif jusqu'à 80
km/h)
Tout-terrain (boue, herbe
humide, ...)
Ce mode autorise, lors du
démarrage, beaucoup de patinage
sur la roue la moins adhérente
pour favoriser l'évacuation de la
boue et retrouver de l'adhérence.
Parallèlement, la roue la plus
adhérente est gérée de façon à
passer le plus de couple possible.
En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 50
km/h)
Standard (ESC)
Ce mode est calibré pour un
niveau de patinage faible, basé
sur différentes adhérences
habituellement rencontrées sur
route.
5
Sécurité

106
Airbags
Système conçu pour contribuer à renforcer la
sécurité des occupants (sauf à la place centrale
du rang 2), en cas de collisions violentes.
Les airbags complètent l'action des ceintures
de sécurité équipées de limiteur d'effort.
Dans ce cas, les détecteurs électroniques
enregistrent et analysent les chocs frontaux et
latéraux subis dans les zones de détection de
choc :
-

e
n cas de choc violent, les airbags se
déploient instantanément et contribuent à
mieux protèger les occupants du véhicule
(sauf à la place centrale du rang 2)

;
aussitôt
après le choc, les airbags se dégonflent
rapidement afin de ne gêner ni la visibilité,
ni la sortie éventuelle des occupants,
-

e
n cas de choc peu violent, d'impact sur la
face arrière et dans certaines conditions de
retournement, les airbags peuvent ne pas
se déployer
; seule la ceinture de sécurité
contribue à assurer votre protection dans
ces situations.
Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne se déploie qu'une
seule fois. Si un second choc sur vient
(lors du même accident ou d'un autre
accident), l'airbag ne se déclenchera plus.
Zones de détection de choc
A. Zone d'impact frontal.
B. Zone d'impact latéral.
Le déclenchement d'un ou des airbags
s'accompagne d'un léger dégagement de
fumée et d'un bruit, dus à l'activation de
la cartouche pyrotechnique intégrée au
système.
Cette fumée n'est pas nocive, mais peut
se révéler irritante pour des personnes
sensibles.
Le bruit de la détonation liée au
déclenchement d'un ou des airbags peut
entraîner une légère diminution de la
capacité auditive pendant un bref laps de
temps.
Airbags frontaux
Système protégeant, en cas de choc frontal
violent, le conducteur et le(s) passager(s) avant
afin de limiter les risques de traumatisme à la
tête et au thorax.
Pour le conducteur, il est intégré au centre du
volant
; pour le passager avant, il se trouve
dans le pavillon.
Avec la Banquette avant 2 places, le passager
installé sur la place centrale est également
protégé.
Déclenchement
Ils se déclenchent, sauf l'airbag frontal
passager(s) s'il est désactivé, en cas de choc
frontal violent appliqué sur tout ou partie
de la zone d'impact frontal
A, suivant l'axe
longitudinal du véhicule dans un plan horizontal
et de sens avant vers arrière du véhicule.
L'airbag frontal s'interpose entre le thorax et
la tête de l'occupant avant du véhicule et le
volant, côté conducteur, et la planche de bord,
côté passager(s), pour amortir sa projection en
avant.
Sécurité

115
Conseils de conduite
F Respecter le code de la route et être vigilant, quelles que soient les conditions de
circulation.
F

S
urveiller votre environnement et garder
les mains sur le volant afin d'être en état de
réagir à toute éventualité à tout moment.
F

A
dopter une conduite souple, anticiper
les freinages et augmenter les distances
de sécurité, particulièrement en cas
d'intempéries.
F

A
rrêter votre véhicule pour effectuer les
opérations nécessitant une attention
soutenue (réglages par exemple).
F

F
aire une pause toutes les deux heures lors
d'un long trajet.
Ne laissez jamais tourner le moteur dans
un local fermé sans aération suffisante
:
les moteurs thermiques émettent des
gaz d'échappement toxiques, tels que
du monoxyde de carbone. Danger
d'intoxication et de mort !
En conditions hivernales très sévères
(température inférieure à -23°C), pour
garantir le bon fonctionnement et la
longévité des éléments mécaniques
de votre véhicule (moteur et boîte de
vitesses), il est nécessaire de laisser le
moteur tourner pendant 4
minutes avant
de rouler.
Important !
Ne roulez jamais avec le frein de
stationnement serré - Risques de
surchauffe et d'endommagement du
système de freinage !
Le système d'échappement de votre
véhicule étant très chaud, même
plusieurs
minutes après l'arrêt du moteur,
ne stationnez jamais ou ne laissez jamais
le moteur tourner sur des sur faces
inflammables (herbes sèches, feuilles
mortes,
...) - Risque d'incendie !
Ne laissez jamais un véhicule sans
surveillance, moteur tournant. Si vous
devez quitter votre véhicule, moteur
tournant, serrez le frein de stationnement
et placez la boîte de vitesses au point
mort ou sur la position N ou P , suivant le
type de boîte de vitesses.
Conduite sur chaussée
inondée
Il est fortement recommandé de ne pas
conduire sur chaussée inondée, car cela
pourrait gravement endommager le moteur,
la boîte de vitesses ainsi que les systèmes
électriques de votre véhicule. Si vous devez impérativement emprunter un
passage inondé


:
-
v
érifiez que la profondeur d'eau n'excède
pas 15 cm, en tenant compte des vagues
qui pourraient être générées par les autres
usagers,
-
d
ésactivez la fonction Stop & Start,
-
r
oulez aussi lentement que possible sans
caler. Ne dépassez en aucun cas la vitesse
de 10 km/h,
-
n
e vous arrêtez pas et n'éteignez pas le
moteur.
En sortie de chaussée inondée, dès que les
conditions de sécurité le permettent, freinez
légèrement à plusieurs reprises afin de sécher
les disques et les plaquettes de frein.
En cas de doute sur l'état de votre véhicule,
consultez le réseau PEUGEOT ou un atelier
qualifié.En cas de remorquage
La conduite avec remorque soumet le
véhicule tracteur à des sollicitations plus
importantes et exige de son conducteur
une attention particulière.
6
Conduite

117

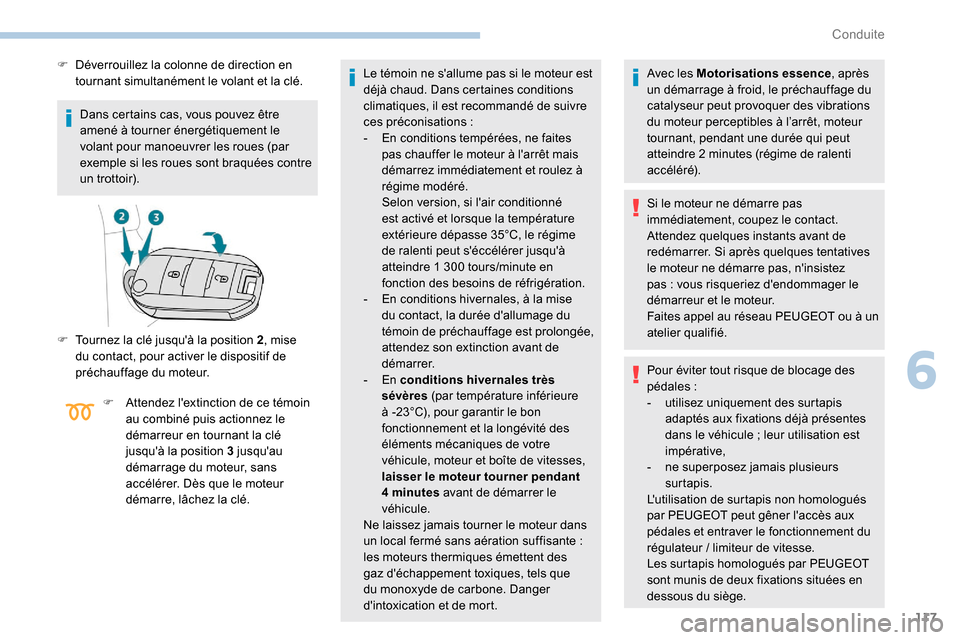

Dans certains cas, vous pouvez être
amené à tourner énergétiquement le
volant pour manoeuvrer les roues (par
exemple si les roues sont braquées contre
un trottoir).
F

D
éverrouillez la colonne de direction en
tournant simultanément le volant et la clé.
F

T
ournez la clé jusqu'à la position 2 , mise
du contact, pour activer le dispositif de
préchauffage du moteur.
F

A
ttendez l'extinction de ce témoin
au combiné puis actionnez le
démarreur en tournant la clé
jusqu'à la position 3 jusqu'au
démarrage du moteur, sans
accélérer. Dès que le moteur
démarre, lâchez la clé. Le témoin ne s'allume pas si le moteur est
déjà chaud. Dans certaines conditions
climatiques, il est recommandé de suivre
ces préconisations
:
-

E
n conditions tempérées, ne faites
pas chauffer le moteur à l'arrêt mais
démarrez immédiatement et roulez à
régime modéré.
Selon

version, si l'air conditionné
est activé et lorsque la température
extérieure dépasse 35°C, le régime
de ralenti peut s'éccélérer jusqu'à
atteindre 1 300 tours/minute en
fonction des besoins de réfrigération.
-

E
n conditions hivernales, à la mise
du contact, la durée d'allumage du
témoin de préchauffage est prolongée,
attendez son extinction avant de
démarrer.
-
En conditions hivernales très
sévères (par température inférieure
à -23°C), pour garantir le bon
fonctionnement et la longévité des
éléments mécaniques de votre
véhicule, moteur et boîte de vitesses,
laisser le moteur tourner pendant
4 minutes avant de démarrer le
véhicule.
Ne laissez jamais tourner le moteur dans
un local fermé sans aération suffisante
:
les moteurs thermiques émettent des
gaz d'échappement toxiques, tels que
du monoxyde de carbone. Danger
d'intoxication et de mort. Avec les Motorisations essence
, après
un démarrage à froid, le préchauffage du
catalyseur peut provoquer des vibrations
du moteur perceptibles à l’arrêt, moteur
tournant, pendant une durée qui peut
atteindre 2 minutes (régime de ralenti
a c c é l é r é).
Si le moteur ne démarre pas
immédiatement, coupez le contact.
Attendez quelques instants avant de
redémarrer. Si après quelques tentatives
le moteur ne démarre pas, n'insistez
pas


: vous risqueriez d'endommager le
démarreur et le moteur.
Faites appel au réseau PEUGEOT ou à un
atelier qualifié.
Pour éviter tout risque de blocage des
pédales


:
-

u
tilisez uniquement des surtapis
adaptés aux fixations déjà présentes
dans le véhicule ; leur utilisation est
impérative,
-

n
e superposez jamais plusieurs
surtapis.
L'utilisation de surtapis non homologués
par PEUGEOT peut gêner l'accès aux
pédales et entraver le fonctionnement du
régulateur / limiteur de vitesse.
Les surtapis homologués par PEUGEOT
sont munis de deux fixations situées en
dessous du siège.
6
Conduite

118

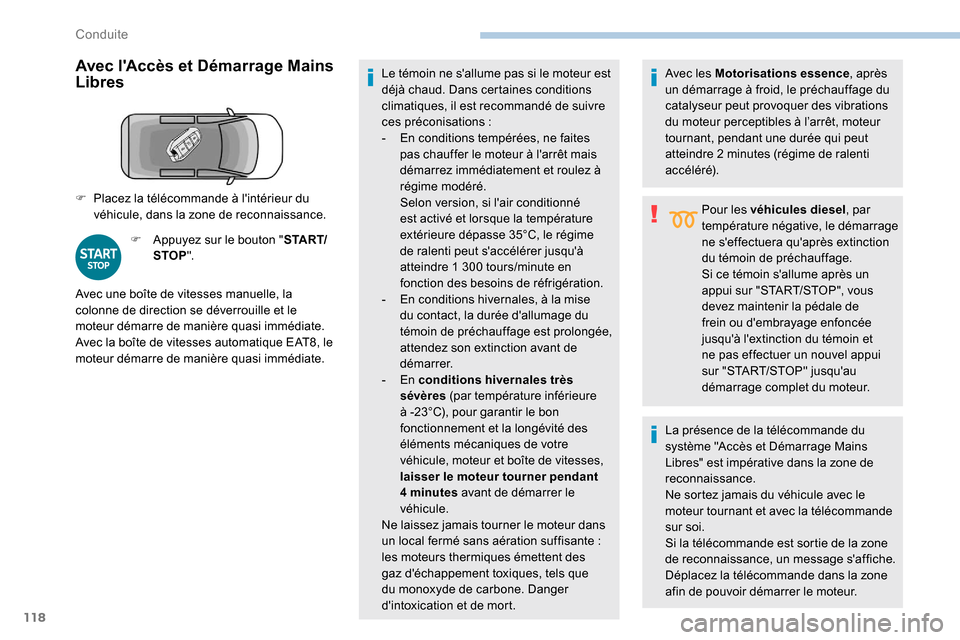

Avec l'Accès et Démarrage Mains
Libres
F Appuyez sur le bouton "S TA R T/
STOP ". Le témoin ne s'allume pas si le moteur est
déjà chaud. Dans certaines conditions
climatiques, il est recommandé de suivre
ces préconisations


:
-
E
n conditions tempérées, ne faites
pas chauffer le moteur à l'arrêt mais
démarrez immédiatement et roulez à
régime modéré.
Selon
version, si l'air conditionné
est activé et lorsque la température
extérieure dépasse 35°C, le régime
de ralenti peut s'accélérer jusqu'à
atteindre 1
300 tours/minute en
fonction des besoins de réfrigération.
-

E
n conditions hivernales, à la mise
du contact, la durée d'allumage du
témoin de préchauffage est prolongée,
attendez son extinction avant de
démarrer.
-
En conditions hivernales très
sévères (par température inférieure
à -23°C), pour garantir le bon
fonctionnement et la longévité des
éléments mécaniques de votre
véhicule, moteur et boîte de vitesses,
laisser le moteur tourner pendant
4 minutes avant de démarrer le
véhicule.
Ne laissez jamais tourner le moteur dans
un local fermé sans aération suffisante
:
les moteurs thermiques émettent des
gaz d'échappement toxiques, tels que
du monoxyde de carbone. Danger
d'intoxication et de mort.
F

P

lacez la télécommande à l'intérieur du
véhicule, dans la zone de reconnaissance.
Avec une boîte de vitesses manuelle, la
colonne de direction se déverrouille et le
moteur démarre de manière quasi immédiate.
Avec la boîte de vitesses automatique EAT8, le
moteur démarre de manière quasi immédiate. Avec les Motorisations essence
, après
un démarrage à froid, le préchauffage du
catalyseur peut provoquer des vibrations
du moteur perceptibles à l’arrêt, moteur
tournant, pendant une durée qui peut
atteindre 2 minutes (régime de ralenti
a c c é l é r é).
Pour les véhicules diesel , par
température négative, le démarrage
ne s'effectuera qu'après extinction
du témoin de préchauffage.
Si ce témoin s'allume après un
appui sur "START/STOP", vous
devez maintenir la pédale de
frein ou d'embrayage enfoncée
jusqu'à l'extinction du témoin et
ne pas effectuer un nouvel appui
sur "START/STOP" jusqu'au
démarrage complet du moteur.
La présence de la télécommande du
système "Accès et Démarrage Mains
Libres" est impérative dans la zone de
reconnaissance.
Ne sortez jamais du véhicule avec le
moteur tournant et avec la télécommande
sur soi.
Si la télécommande est sortie de la zone
de reconnaissance, un message s'affiche.
Déplacez la télécommande dans la zone
afin de pouvoir démarrer le moteur.
Conduite

119
Si l'une des conditions de démarrage
n’est pas appliquée, un message s'affiche
au combiné. Dans certains cas, il est
nécessaire de manœuvrer le volant tout
en appuyant sur le bouton "START/STOP"
pour aider au déverrouillage de la colonne
de direction, un message vous en avertit.
Arrêt
F Immobilisez le véhicule.
Avec la clé simple / la clé à
télécommande
F Tournez à fond la clé vers vous en position 1 (Stop).
F

R
etirez la clé du contacteur.
F

P
our verrouiller la colonne de direction,
manoeuvrez le volant jusqu'à ce qu'il se
bloque.
Pour faciliter le déverrouillage de la
colonne de direction, il est conseillé de
placer les roues avant dans l'axe du
véhicule avant de couper le moteur. F

V
érifiez que le frein de
stationnement est correctement
serré, notamment sur un terrain en
pente.
Ne coupez jamais le contact avant
l'immobilisation complète du véhicule.
Lorsque vous quittez le véhicule,
conser vez la clé et verrouillez les portes.
Par mesure de sécurité (enfants à bord),
ne quittez jamais le véhicule sans votre
télécommande, même pour une courte
durée.
La coupure du moteur entraîne la perte
d'assistance au freinage.
Évitez d'accrocher un objet lourd à la
clé qui pèserait sur son axe dans le
contacteur et pourrait engendrer un
dysfonctionnement.
Oubli de la clé
A l'ouverture de la porte conducteur, un
message d'alerte s'affiche, accompagné
d'un signal sonore, pour vous rappeler
que la clé est restée dans le contacteur en
position 1 (Stop) .
En cas d'oubli de la clé dans le contacteur
en position 2 (Contact) , la coupure du
contact se déclenche automatiquement au
bout d'une heure.
Pour remettre le contact, tournez la clé
en position 1 (Stop) , puis de nouveau en
position 2 (Contact) .
Avec l'Accès et Démarrage Mains
Libres
F Avec la télécommande dans la zone de
reconnaissance, appuyez sur le bouton
"START/STOP ".
Avec une boîte de vitesses manuelle, le moteur
s'arrête et la colonne de direction se verrouille.
Avec la boîte de vitesses automatique EAT8, le
moteur s'arrête.
Si le véhicule n'est pas immobilisé, le
moteur ne s’arrêtera pas.
6
Conduite
