2019 Peugeot Partner Ägarmanual (in Swedish)

175
ON
ON
ON

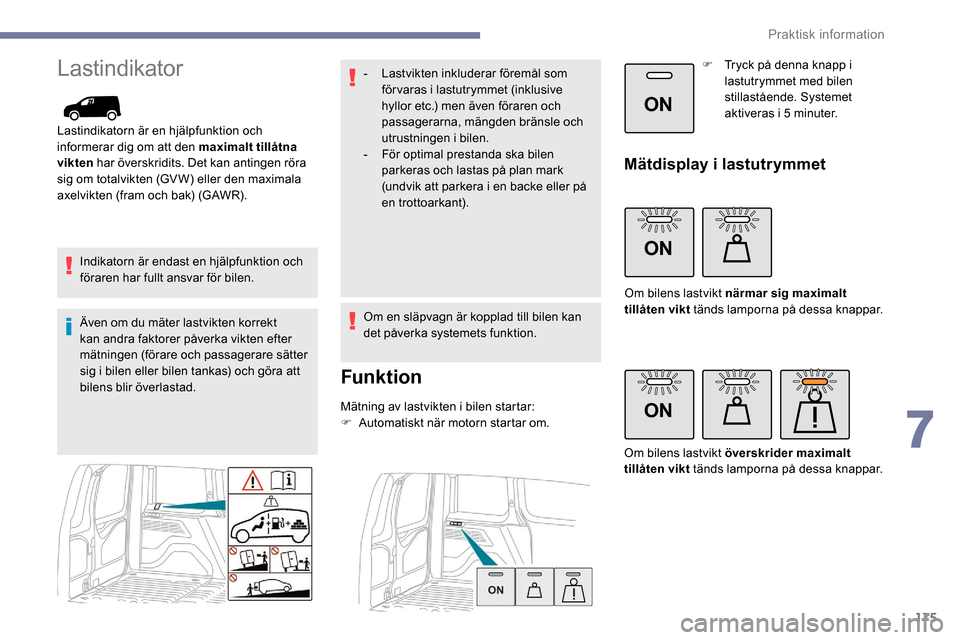

Lastindikator
Lastindikatorn är en hjälpfunktion och
informerar dig om att den maximalt tillåtna
vikten har överskridits. Det kan antingen röra
sig om totalvikten (GV W) eller den maximala
axelvikten (fram och bak) (GAWR).
Indikatorn är endast en hjälpfunktion och
föraren har fullt ansvar för bilen.
Även om du mäter lastvikten korrekt
kan andra faktorer påverka vikten efter
mätningen (förare och passagerare sätter
sig i bilen eller bilen tankas) och göra att
bilens blir överlastad. -

L
astvikten inkluderar föremål som
förvaras i lastutrymmet (inklusive
hyllor etc.) men även föraren och
passagerarna, mängden bränsle och
utrustningen i bilen.
-

F
ör optimal prestanda ska bilen
parkeras och lastas på plan mark
(undvik att parkera i en backe eller på
en trottoarkant).
Om en släpvagn är kopplad till bilen kan
det påverka systemets funktion.
Funktion
Mätning av lastvikten i bilen startar:
F A utomatiskt när motorn startar om. F

T
ryck på denna knapp i
lastutrymmet med bilen
stillastående. Systemet
aktiveras i 5 minuter.
Mätdisplay i lastutrymmet
Om bilens lastvikt närmar sig maximalt
tillåten vikt
tänds lamporna på dessa knappar.
Om bilens lastvikt överskrider maximalt
tillåten vikt tänds lamporna på dessa knappar.
7
Praktisk information

176
ON

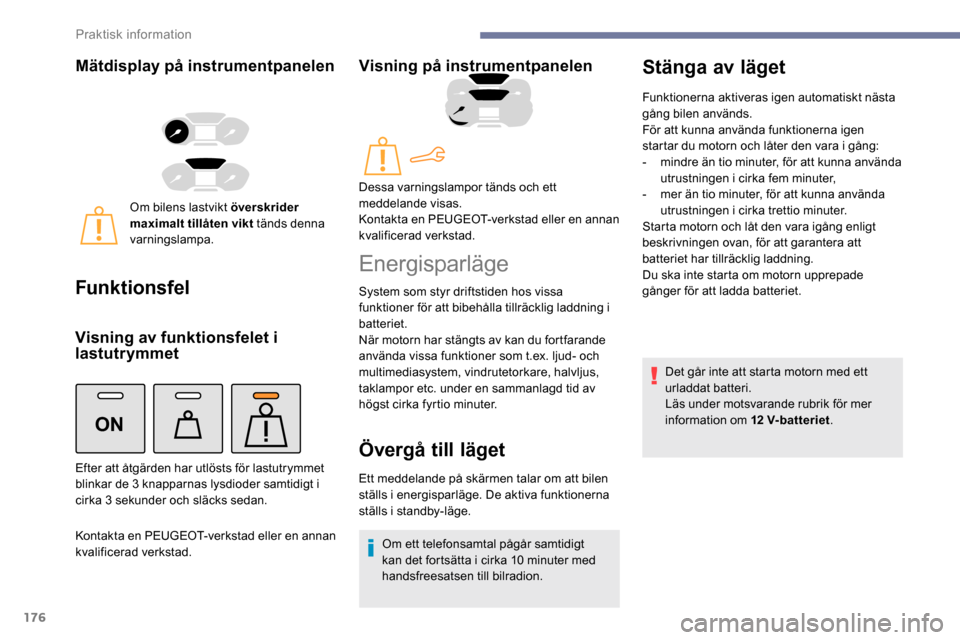

Mätdisplay på instrumentpanelen
Om bilens lastvikt överskrider
maximalt tillåten vikt tänds denna
varningslampa.
Funktionsfel
Visning av funktionsfelet i
lastutrymmet
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Visning på instrumentpanelen
Efter att åtgärden har utlösts för lastutrymmet
blinkar de 3 knapparnas lysdioder samtidigt i
cirka 3
sekunder och släcks sedan. Dessa varningslampor tänds och ett
meddelande visas.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning i
batteriet.
När motorn har stängts av kan du fortfarande
använda vissa funktioner som t.ex.
ljud- och
multimediasystem, vindrutetorkare, halvljus,
taklampor etc. under en sammanlagd tid av
högst cirka fyrtio minuter.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.
Om ett telefonsamtal pågår samtidigt
kan det fortsätta i cirka 10
minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna igen
startar du motorn och låter den vara i gång:
-

m
indre än tio minuter, för att kunna använda
utrustningen i cirka fem minuter,
-

m
er än tio minuter, för att kunna använda
utrustningen i cirka trettio minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.
Det går inte att starta motorn med ett
urladdat batteri.
Läs under motsvarande rubrik för mer
information om 12


V-batteriet.
Praktisk information

177
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner
bort vid behov, t.ex. luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Takrelingar/takräcke
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar
ökar och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
och takräckets stabilitet och åtdragning,
åtminstone före varje färd.
Av säkerhetsskäl och för att undvika skador
på taket måste du använda lasthållare och
takräcken som är godkända för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna och
takräckena som anger hur de ska monteras
och under vilka förhållanden de kan
användas.
Om föremål (som inte får vara högre
än 40 cm) placeras på taket ska du inte
överskrida följande lastvikter:
-
L

astbågar på takrelingar: 80 kg.
-

T
vå lastbågar fastskruvade i taket:
100


kg.
-

T
re lastbågar fastskruvade i taket:
15 0


kg.
-

E
tt aluminiumräcke: 120

kg.
-

E
tt stålräcke: 115

k g.
Om höjden överstiger 40
cm ska bilens
hastighet anpassas till vägens profil för att
inte skada lastbågarna eller takräcket och
fästena på biltaket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen. När de tvärgående lastbågarna eller ett
takräcke ska monteras ska de därtill avsedda
fästpunkterna användas:
F

T
a bort fästkåporna som sitter på bilen,
F

S
ätt varje fäste på plats och lås fast dem på
taket ett i taget.
F

F
örsäkra dig om att lastbågarna eller
takräcket sitter fast ordentligt (genom att
ruska dem).
Bågarna kan anpassas till fästpunkterna.
Motorhuv
Före alla ingrepp under motorhuven ska Stop
& Start-systemet kopplas ur för att undvika
risker för personskador som kan uppstå om
START-läget aktiveras automatiskt.
7
Praktisk information

178
Motorer
Bensin
Diesel
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det utvändiga
reglaget och stöttan om motorn är varm (risk
för brännskada) och använd det skyddade
området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Öppna
F Öppna vänstra framdörren.F
D
ra i handtaget nedtill i dörröppningen mot
dig.
F
L
yft reglaget och lyft upp huven.
F
T
a loss staget
från dess fäste
och placera det i
stödpunkten så att
motorhuven hålls
öppen.
Stänga
F Ta ut stöttan ur stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk ned motorhuven och släpp den i slutet
av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt låst.
På grund av den elektriska utrustning som
finns i motorrummet rekommenderar vi dig
att i möjligaste mån undvika att utsätta det
för vatten (regn, tvättning etc.). Motorerna är exempel som ges som
vägledning.
Placeringarna av mätstickan och
påfyllningshålet för motorolja kan variera.
1.
Behållare för spolarvätska.
2. Behållare för kylarvätska.
3. Behållare för bromsvätska.
4. Batteri.
5. Säkringsbox.
6. Luftfilter.
7. Oljemätsticka.
8. Oljepåfyllningslock.
Praktisk information

179
Det är mycket högt tryck i dieselsystemet.
Alla ingrepp på denna krets får enbart
utföras av en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de
stämmer med anvisningarna i biltillverkarens
ser viceschema. Fyll på vid behov om inget annat
anges.
Om någon nivå har sjunkit märkbart bör du vända dig
till en PEUGEOT-verkstad eller en annan kvalificerad
verkstad för att kontrollera motsvarande system.
Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor vara
i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan
eller mycket frätande.
Häll aldrig ut spillolja eller broms-, kopplings-
eller kylarvätska i avlopp eller på marken.
Ta med använd olja till en PEUGEOT-verkstad
eller en annan kvalificerad verkstad och
använd behållarna som är framtagna för det
här syftet.
Motoroljenivå
Kontrollen utförs antingen med
oljenivåindikatorn i instrumentpanelen
medan tändningen är på (om bilen är
utrustad med en elektrisk nivågivare)
eller med oljemätstickan.
För att säkerställa mätningens precision
ska bilen vara parkerad på plan mark och
motorn ska ha varit avstängd i mer än
30


minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). PEUGEOT
rekommenderar en kontroll, och vid behov
påfyllning, efter var 5
000:e km.
Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på
motsvarande motorrum.
F
T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
A = MA X
B = MIN
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAX överskrids (risk för
motorskador) kontaktar du en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
-

O
m nivån inte når upp till MIN -strecket,
måste du genast fylla på mer motorolja.
7
Praktisk information

180

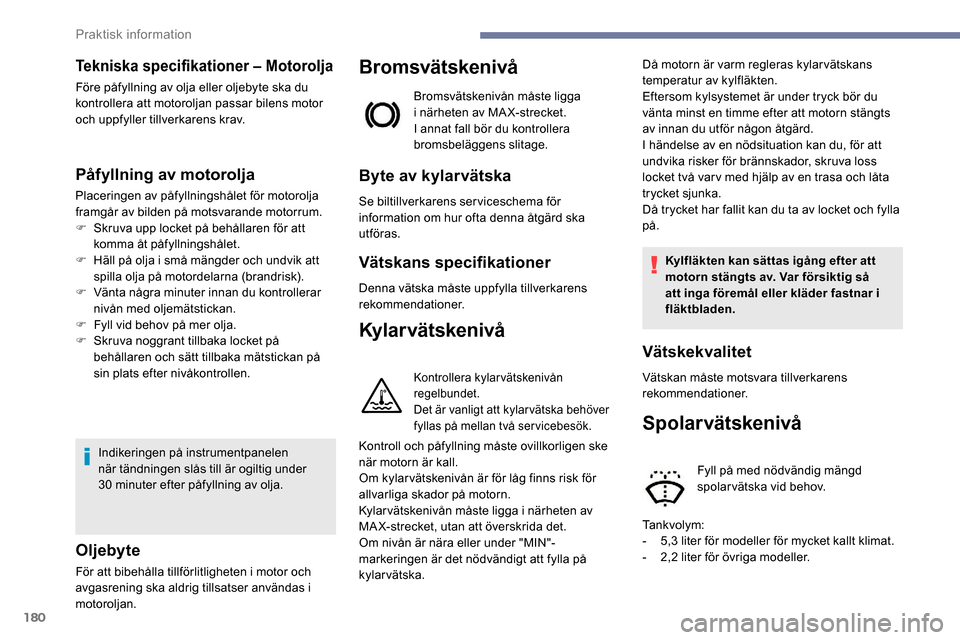

Tekniska specifikationer – Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
Påfyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motsvarande motorrum.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen
när tändningen slås till är ogiltig under
30
minuter efter påfyllning av olja.
Oljebyte
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
Bromsvätskenivå
Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Byte av kylarvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Vätskans specifikationer
Denna vätska måste uppfylla tillverkarens
rekommendationer.
Kylar vätskenivå
Kontrollera kylarvätskenivån
regelbundet.
Det är vanligt att kylar vätska behöver
fyllas på mellan två servicebesök.
Kontroll och påfyllning måste ovillkorligen ske
när motorn är kall.
Om kylarvätskenivån är för låg finns risk för
allvarliga skador på motorn.
Kylar vätskenivån måste ligga i närheten av
MA X-strecket, utan att överskrida det.
Om nivån är nära eller under "MIN"-
markeringen är det nödvändigt att fylla på
kylarvätska. Då motorn är varm regleras kylar vätskans
temperatur av kylfläkten.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför någon åtgärd.
I händelse av en nödsituation kan du, för att
undvika risker för brännskador, skruva loss
locket två var v med hjälp av en trasa och låta
trycket sjunka.
Då trycket har fallit kan du ta av locket och fylla
på.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Vätskekvalitet
Vätskan måste motsvara tillverkarens
rekommendationer.
Spolar vätskenivå
Fyll på med nödvändig mängd
spolarvätska vid behov.
Tankvolym:
-

5

,3

liter för modeller för mycket kallt klimat.
-

2

,2

liter för övriga modeller.
Praktisk information

181
Vätskekvalitet
Spolarvätskan måste fyllas på med
färdigblandad vätska.
På vintern (temperaturer under noll) måste
spolarvätska med frostskyddsmedel användas
som är lämplig för rådande förhållanden så att
systemets delar bevaras (pump, tank, kanaler
etc).
Att fylla på med vanligt vatten är förbjudet
under alla förhållanden (frysrisk,
kalkavlagringar etc.).
Tillsatsnivå (dieselbil med
partikelfilter)
En låg tillsatsnivå indikeras genom
att en av dessa varningslampor
tänds med fast sken, åtföljt av en
ljudsignal och ett meddelande om
att tillsatsnivån är alltför låg.
Påfyllning
Påfyllning av tillsatsmedel måste snarast göras
på en PEUGEOT-verkstad eller på en annan
kvalificerad verkstad.
Nivå av AdBlue
En varning utlöses när reservnivån har nåtts.
För att undvika att bilen, i enlighet med
bestämmelserna, stannar måste du fylla på
med AdBlue.
Läs under motsvarande rubrik för mer
information om AdBlue- och SCR-systemet
och i synnerhet om påfyllning.
Kontroller
Om inget annat anges ska dessa delar
kontrolleras i enlighet med biltillverkarens
serviceschema och beroende på vilken motor
din bil har.
Du kan även låta en PEUGEOT-verkstad
eller en annan kvalificerad verkstad utföra
kontrollerna.
12 V-batteri
Batteriet är underhållsfritt.
Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för
versioner utan snabbkoppling) och
att anslutningarna är rena.
Se motsvarande avsnitt för mer
information och försiktighetsåtgärder
innan arbeten påbörjas på 12


V-batteriet.Versioner med Stop & Start har ett
12


V-batteri med specifika egenskaper
och tekniska data.
Det får enbart bytas av en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
Luftfilter
Beroende på
omgivningsförhållanden
(t.ex.
dammiga miljöer) och hur bilen
används (t.ex.
körning i stadstrafik),
kan du behöva byta filtret dubbelt
så ofta .
Kupéfilter
Beroende på
omgivningsförhållanden
(t.ex.
dammiga miljöer) och hur bilen
används (t.ex.
körning i stadstrafik),
kan du behöva byta filtret dubbelt
så ofta .
Är kupéfiltret nedsmutsat kan det försämra
luftkonditioneringens prestanda och
luftkvaliteten kan försämras.
7
Praktisk information

182

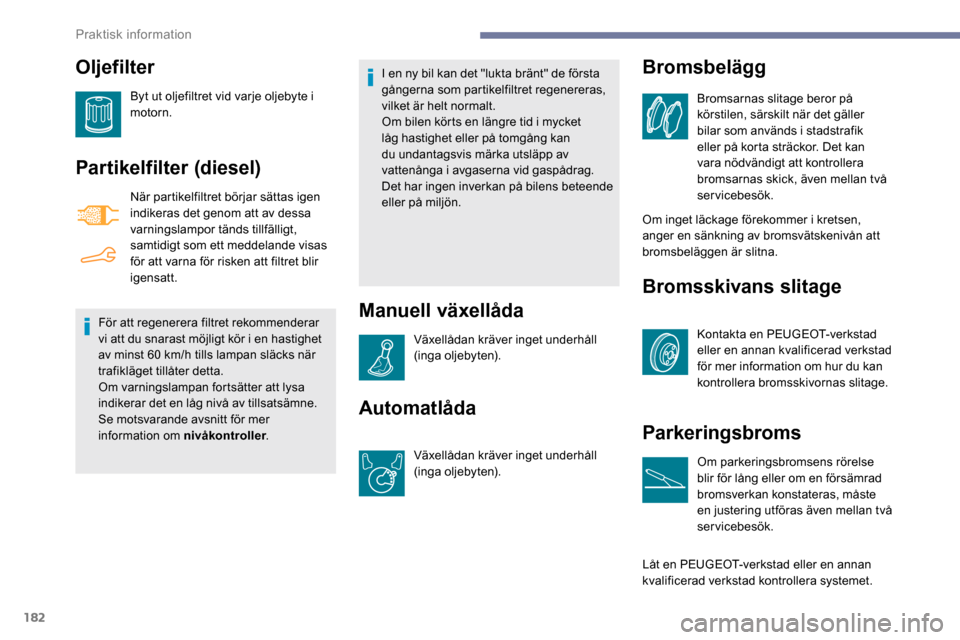

Oljefilter
Byt ut oljefiltret vid varje oljebyte i
motorn.
Partikelfilter (diesel)
När partikelfiltret börjar sättas igen
indikeras det genom att av dessa
varningslampor tänds tillfälligt,
samtidigt som ett meddelande visas
för att varna för risken att filtret blir
igensatt.
För att regenerera filtret rekommenderar
vi att du snarast möjligt kör i en hastighet
av minst 60


km/h tills lampan släcks när
trafikläget tillåter detta.
Om varningslampan fortsätter att lysa
indikerar det en låg nivå av tillsatsämne.
Se motsvarande avsnitt för mer
information om nivåkontroller .I en ny bil kan det "lukta bränt" de första
gångerna som partikelfiltret regenereras,
vilket är helt normalt.
Om bilen körts en längre tid i mycket
låg hastighet eller på tomgång kan
du undantagsvis märka utsläpp av
vattenånga i avgaserna vid gaspådrag.
Det har ingen inverkan på bilens beteende
eller på miljön.
Manuell växellåda
Växellådan kräver inget underhåll
(inga oljebyten).
Automatlåda
Växellådan kräver inget underhåll
(inga oljebyten).
Om inget läckage förekommer i kretsen,
anger en sänkning av bromsvätskenivån att
bromsbeläggen är slitna.
Bromsskivans slitage
Kontakta en PEUGEOT-verkstad
eller en annan kvalificerad verkstad
för mer information om hur du kan
kontrollera bromsskivornas slitage.
Parkeringsbroms
Om parkeringsbromsens rörelse
blir för lång eller om en försämrad
bromsverkan konstateras, måste
en justering utföras även mellan två
servicebesök.
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Bromsbelägg
Bromsarnas slitage beror på
körstilen, särskilt när det gäller
bilar som används i stadstrafik
eller på korta sträckor. Det kan
vara nödvändigt att kontrollera
bromsarnas skick, även mellan två
servicebesök.
Praktisk information
