2019 Peugeot 508 Manual del propietario (in Spanish)

223
Después de cambiar una rueda
Con una rueda de repuesto de tipo
temporal
No está permitido circular con más de una
rueda de repuesto de tipo temporal montada.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible para que
comprueben el apriete de los tornillos y la
presión de la rueda de repuesto.
Haga examinar la rueda pinchada.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar
o si se debe sustituir.
Cambio de una bombilla
Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F

U
tilice una esponja, agua y jabón o un
producto con pH neutro.
F

S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera directamente hacia las
luces ni hacia su contorno de manera
prolongada. De este modo, evitará que
se deterioren el barniz protector y la
junta de estanqueidad. El cambio de las bombillas debe
efectuarse con el contacto quitado cuando
los faros lleven apagados unos minutos
(riesgo de quemaduras graves).
F

N
o toque la bombilla directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta (UV), de forma que
no se dañen los faros.
Sustituya siempre una bombilla
defectuosa por una bombilla nueva
con la misma referencia y las mismas
características.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho
en la cara interior del cristal de los faros
y de las luces traseras, que desaparece
unos minutos después de encender las
luces.
Diodos electroluminiscentes (LED).
Para la sustitución de este tipo de
bombillas, consulte en la red PEUGEOT o
en un taller cualificado.
F

A

priete los demás tornillos utilizando solo
la

llave de desmontaje de las ruedas 5
.
F

M

onte los embellecedores de los tornillos
(según equipamiento).
F

G

uarde las herramientas.
Se recomienda lo siguiente:
-

d

esactive algunas funciones de ayuda
a la conducción (Active Safety Brake,
regulador de velocidad adaptativo,
etc.), como se indica en la etiqueta
fijada a la rueda,
-

n

o exceda de la velocidad máxima
autorizada de 80

km/h.
8
En caso de avería

224

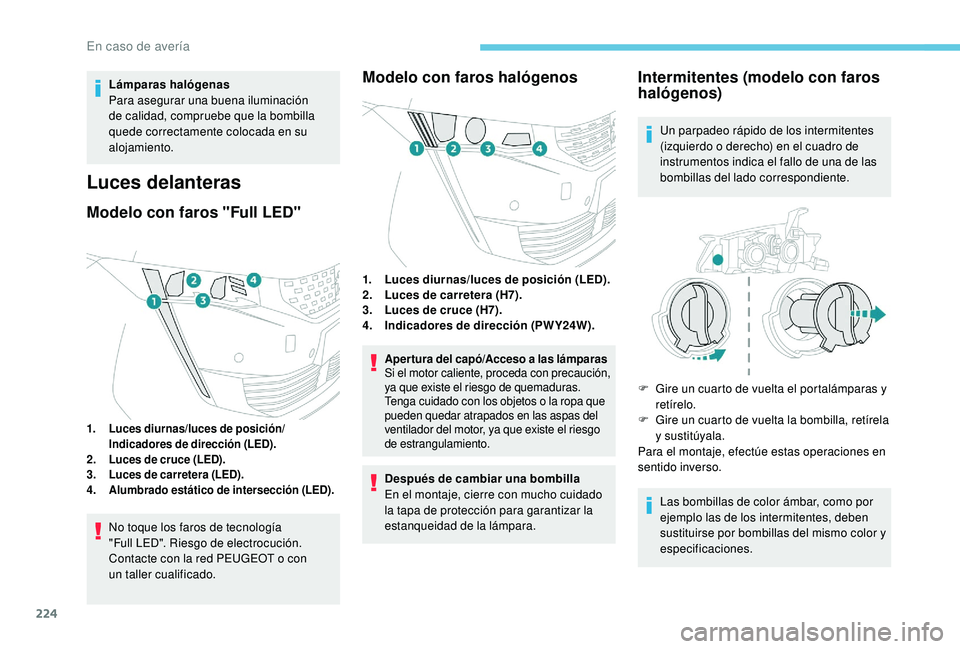

Lámparas halógenas
Para asegurar una buena iluminación
de calidad, compruebe que la bombilla
quede correctamente colocada en su
alojamiento.
Luces delanteras
Modelo con faros "Full LED"
1.Luces diurnas/luces de posición/
Indicadores de dirección (LED).
2. Luces de cruce (LED).
3. Luces de carretera (LED).
4. Alumbrado estático de intersección (LED).
No toque los faros de tecnología
"Full
LED". Riesgo de electrocución.
Contacte con la red PEUGEOT o con
un


taller cualificado.
Modelo con faros halógenos
1. Luces diurnas/luces de posición (LED).
2. Luces de carretera (H7).
3. Luces de cruce (H7).
4. Indicadores de dirección (PWY24W).
Apertura del capó/Acceso a las lámparas
Si el motor caliente, proceda con precaución,
ya que existe el riesgo de quemaduras.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador del motor, ya que existe el riesgo
de estrangulamiento.
Después de cambiar una bombilla
En el montaje, cierre con mucho cuidado
la tapa de protección para garantizar la
estanqueidad de la lámpara.
Intermitentes (modelo con faros
halógenos)
Un parpadeo rápido de los intermitentes
(izquierdo o derecho) en el cuadro de
instrumentos indica el fallo de una de las
bombillas del lado correspondiente.
F

G
ire un cuarto de vuelta el portalámparas y
retírelo.
F

G
ire un cuarto de vuelta la bombilla, retírela
y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Las bombillas de color ámbar, como por
ejemplo las de los intermitentes, deben
sustituirse por bombillas del mismo color y
especificaciones.
En caso de avería

225
Bombillas de las luces de
carretera (modelo con faros
halógenos)
F Retire la tapa de protección tirando de la lengüeta.
F
T

ire del conector hacia atrás para
desconectarlo.
F
T

ire de la bombilla hacia atrás para extraerla.
F
S

ustituya la bombilla.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Bombillas de las luces de cruce
(modelo con faros halógenos)
F Retire la tapa de protección tirando de la lengüeta.
F

T
ire del conector hacia atrás para
desconectarlo.
F

E
mpuje el muelle hacia delante y luego
hacia la derecha para soltar la bombilla.
F

R
etire la bombilla y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Repetidores laterales de los
intermitentes (LED) Luces de posición (LED)
Luces traseras
Modelo con luces de LED
1.
Indicadores de dirección (LED).
2. Luces de freno (LED).
3. Luces de posición/diurnas (LED).
4. Luces de marcha atrás (P21W).
5. Luces antiniebla (P21W).
LED: diodos emisores de luz.
8
En caso de avería

226

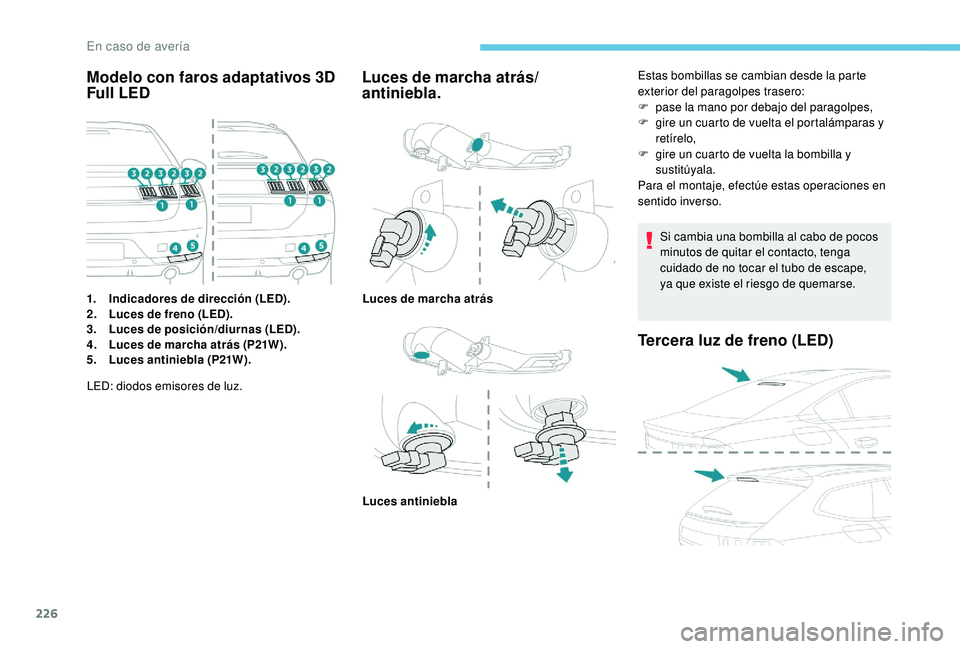

Modelo con faros adaptativos 3D
Full LED
1.Indicadores de dirección (LED).
2. Luces de freno (LED).
3. Luces de posición/diurnas (LED).
4. Luces de marcha atrás (P21W).
5. Luces antiniebla (P21W).
Luces de marcha atrás/
antiniebla.
LED: diodos emisores de luz. Estas bombillas se cambian desde la parte
exterior del paragolpes trasero:
F

pa
se la mano por debajo del paragolpes,
F
gir
e un cuarto de vuelta el portalámparas y
retírelo,
F
g
ire un cuarto de vuelta la bombilla y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Si cambia una bombilla al cabo de pocos
minutos de quitar el contacto, tenga
cuidado de no tocar el tubo de escape,
ya que existe el riesgo de quemarse.
Luces de marcha atrás
Luces antiniebla
Tercera luz de freno (LED)
En caso de avería

227
Luces de matrícula (LED)
Cambio de un fusible
Acceso al utillaje
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
Cambio de un fusible
Antes de cambiar un fusible:
F identifique la causa de la anomalía y corríjala.
F

a
pague todos los consumidores eléctricos,
F

i
nmovilice el vehículo y quite el contacto,
F

i
dentifique el fusible defectuoso con las
tablas de correspondencias de fusibles
y


los esquemas. Para cambiar un fusible, es necesario:
F

u
tilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento,
F
s
ustituir siempre el fusible defectuoso por
otro del mismo amperaje (mismo color), ya
que un amperaje diferente puede causar
una avería (riesgo de incendio).
Si el fallo vuelve a producirse después de
cambiar el fusible, acuda a la red PEUGEOT
o a un taller cualificado para proceder a la
revisión del sistema eléctrico.
F
A
bra completamente la tapa y dele la vuelta.
F
R
etire las pinzas de su alojamiento.
F

S

uelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha. F

A
bra la guantera.
F
P
resione la empuñadura central.
F
R
etire completamente la tapa.
F
R
etire las pinzas de su alojamiento.
Las tablas de correspondencias de
fusibles y los esquemas correspondientes
están disponibles en la red PEUGEOT o
en un taller cualificado:
La sustitución de un fusible que no
figure en las tablas de correspondencias
podría provocar averías graves en el
vehículo. Póngase en contacto con la red
PEUGEOT o con un taller cualificado.
8
En caso de avería

228

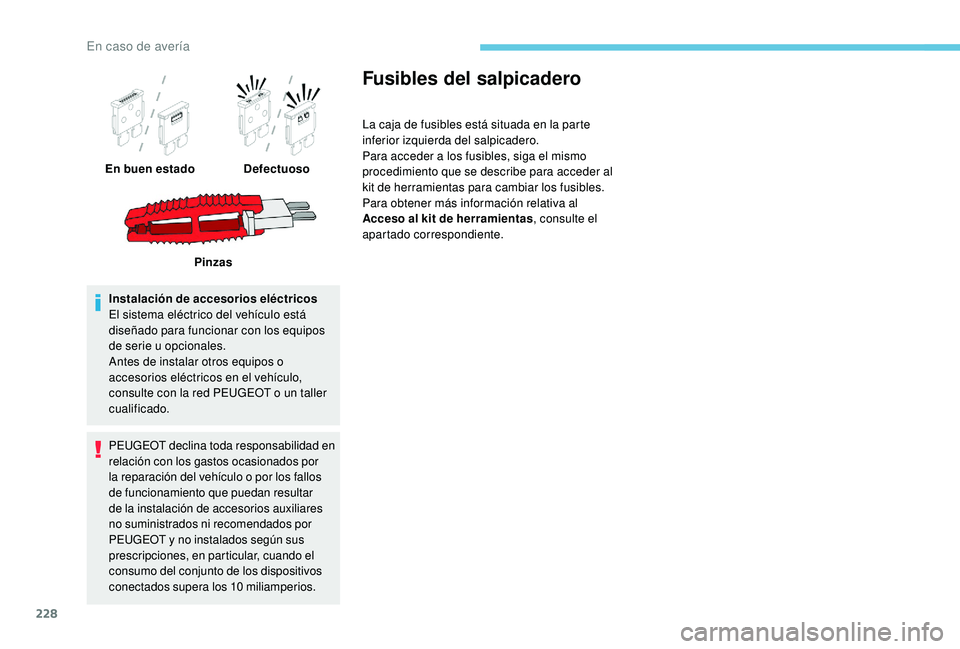

Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos
de serie u opcionales.
Antes de instalar otros equipos o
accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o un taller
cualificado.
PEUGEOT declina toda responsabilidad en
relación con los gastos ocasionados por
la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar
de la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los dispositivos
conectados supera los 10 miliamperios.
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior izquierda del salpicadero.
Para acceder a los fusibles, siga el mismo
procedimiento que se describe para acceder al
kit de herramientas para cambiar los fusibles.
Para obtener más información relativa al
Acceso al kit de herramientas, consulte el
apartado correspondiente.
En buen estado
Defectuoso
Pinzas
En caso de avería

229

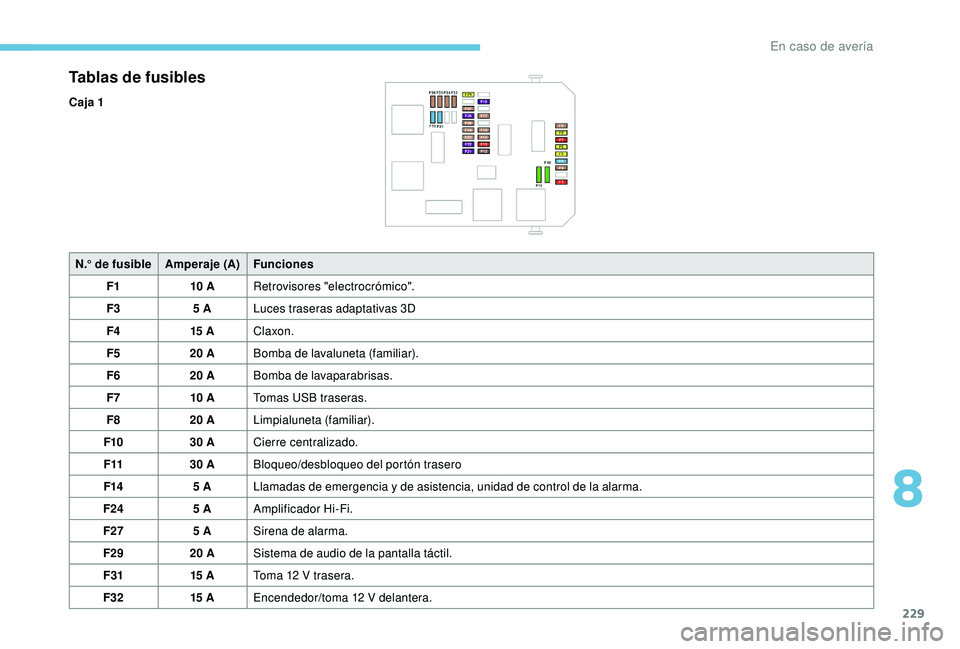

Tablas de fusibles
Caja 1N.° de fusible Amperaje (A)Funciones
F1 10 ARetrovisores "electrocrómico".
F3 5 ALuces traseras adaptativas 3D
F4 15 AClaxon.
F5 20 ABomba de lavaluneta (familiar).
F6 20 ABomba de lavaparabrisas.
F7 10 ATomas USB traseras.
F8 20 ALimpialuneta (familiar).
F10 30 ACierre centralizado.
F11 30 ABloqueo/desbloqueo del portón trasero
F14 5 ALlamadas de emergencia y de asistencia, unidad de control de la alarma.
F24 5 AAmplificador Hi-Fi.
F27 5 ASirena de alarma.
F29 20 ASistema de audio de la pantalla táctil.
F31 15 AToma 12 V trasera.
F32 15 AEncendedor/toma 12 V delantera.
8
En caso de avería

230
Caja 2N.° de fusible Amperaje (A)Funciones
F2 10 ARetrovisores térmicos.
F3 40 AElevalunas secuenciales delanteros.
F4 15 APanel de mandos de la puerta del conductor, memorización de los asientos eléctricos.
F5 40 AElevalunas secuenciales traseros.
F6 15 AToma 12 V del maletero.
F7 30 AAsientos térmicos
F10 20 ACaja de interfaz del remolque.
F12 25 AAmplificador Hi-Fi.
