Sedadlá, zádržné prvky63IL:vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo„polouniverzálny“. Detský záchytný systém ISOFIX musí byť schválený pre špecifický typ vozidla (pozrite si zoznam
detských záchytných systémov pre daný typ vozidla)IUF:vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené na
používanie v tejto hmotnostnej triedeX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém ISOFIX1:posuňte sedadlo smerom dopredu podľa potreby a nastavte operadlo sedadla do takej vertikálnej polohy, aby
bezpečnostný pás prechádzal smerom dopredu od horného kotevného bodu2:posuňte sedadlo smerom nahor podľa potreby a nastavte operadlo sedadla do takej vertikálnej polohy, aby bol
bezpečnostný pás na strane spony napnutý3:posuňte príslušné predné sedadlo pred detským záchytným systémom smerom dopredu v nevyhnutnej miere4:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujteA – ISO//F3:detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede 9 až 18 kg.B – ISO//F2:detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.B1 – ISO//F2X:detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.C – ISO//R3:detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kg.D – ISO//R2:detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kg.E – ISO//R1:detský záchytný systém obrátený dozadu pre malé deti v hmotnostnej triede do 13 kg.

64Sedadlá, zádržné prvkyPrípustné možnosti na inštaláciu detského záchytného systému i-Size s konzolami ISOFIXSedadlo predného spolujazdcaNa vonkajších
sedadlách v druhom
radeNa prostrednom
sedadle v druhom radeNa sedadlách v
treťom radeaktivovaný airbagdeaktivovaný airbagdetské
záchytné
systémy i-
SizeXXi – UXXi – U:vhodné pre univerzálne detské záchytné systémy i-Size a detské záchytné systémy i-Size orientované proti smeru jazdyX:polohy na sedenie nevhodné pre univerzálne detské záchytné systémy i-Size

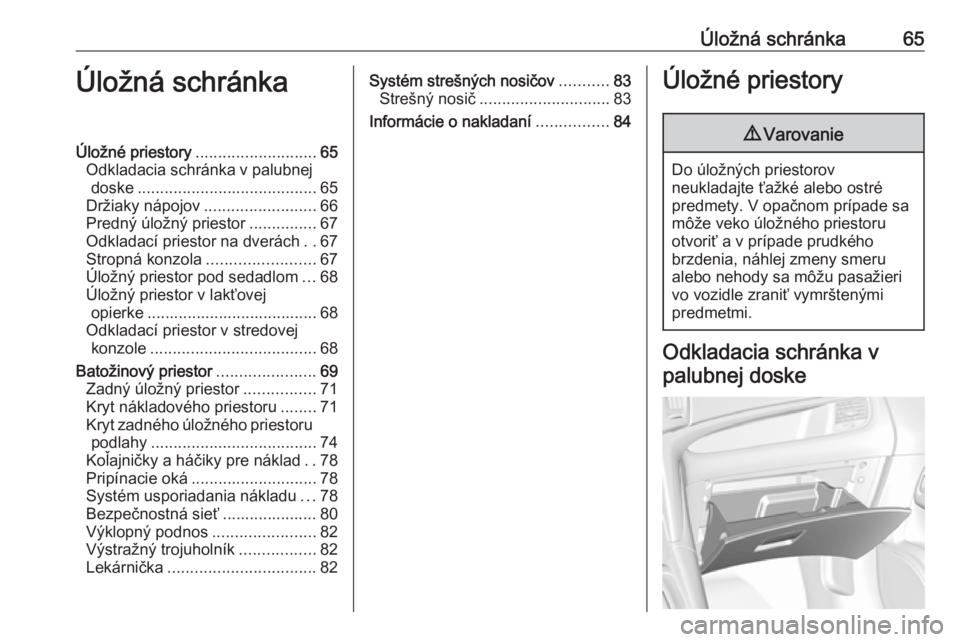

Úložná schránka65Úložná schránkaÚložné priestory........................... 65
Odkladacia schránka v palubnej doske ........................................ 65
Držiaky nápojov .........................66
Predný úložný priestor ...............67
Odkladací priestor na dverách ..67
Stropná konzola ........................67
Úložný priestor pod sedadlom ...68
Úložný priestor v lakťovej opierke ...................................... 68
Odkladací priestor v stredovej konzole ..................................... 68
Batožinový priestor ......................69
Zadný úložný priestor ................71
Kryt nákladového priestoru ........71
Kryt zadného úložného priestoru podlahy ..................................... 74
Koľajničky a háčiky pre náklad ..78
Pripínacie oká ............................ 78
Systém usporiadania nákladu ...78
Bezpečnostná sieť ..................... 80
Výklopný podnos .......................82
Výstražný trojuholník .................82
Lekárnička ................................. 82Systém strešných nosičov ...........83
Strešný nosič ............................. 83
Informácie o nakladaní ................84Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske

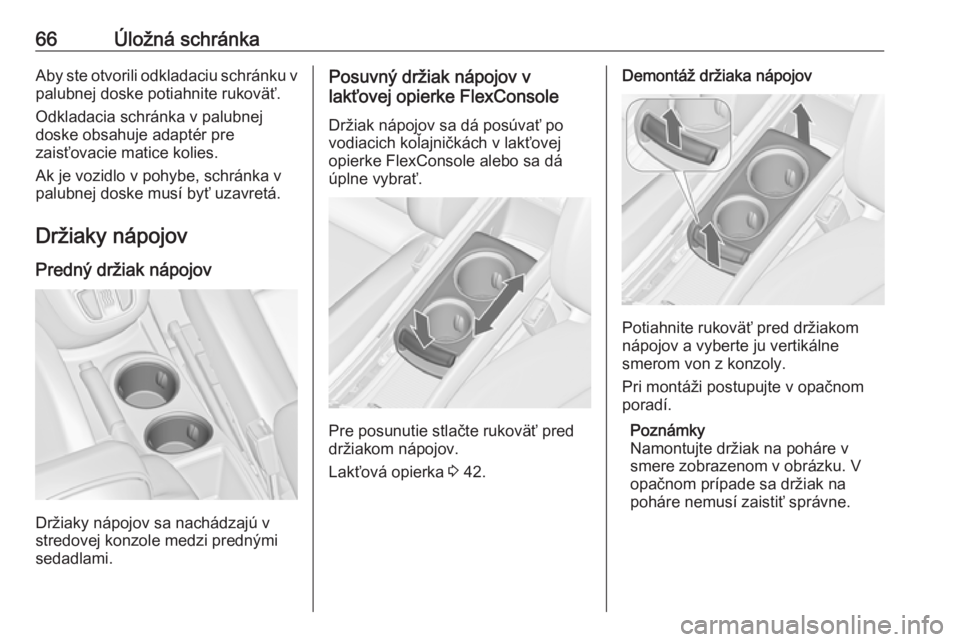

66Úložná schránkaAby ste otvorili odkladaciu schránku vpalubnej doske potiahnite rukoväť.
Odkladacia schránka v palubnej
doske obsahuje adaptér pre
zaisťovacie matice kolies.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov Predný držiak nápojov
Držiaky nápojov sa nachádzajú v
stredovej konzole medzi prednými
sedadlami.
Posuvný držiak nápojov v
lakťovej opierke FlexConsole
Držiak nápojov sa dá posúvať po
vodiacich koľajničkách v lakťovej
opierke FlexConsole alebo sa dá
úplne vybrať.
Pre posunutie stlačte rukoväť pred
držiakom nápojov.
Lakťová opierka 3 42.
Demontáž držiaka nápojov
Potiahnite rukoväť pred držiakom
nápojov a vyberte ju vertikálne
smerom von z konzoly.
Pri montáži postupujte v opačnom
poradí.
Poznámky
Namontujte držiak na poháre v
smere zobrazenom v obrázku. V opačnom prípade sa držiak na
poháre nemusí zaistiť správne.

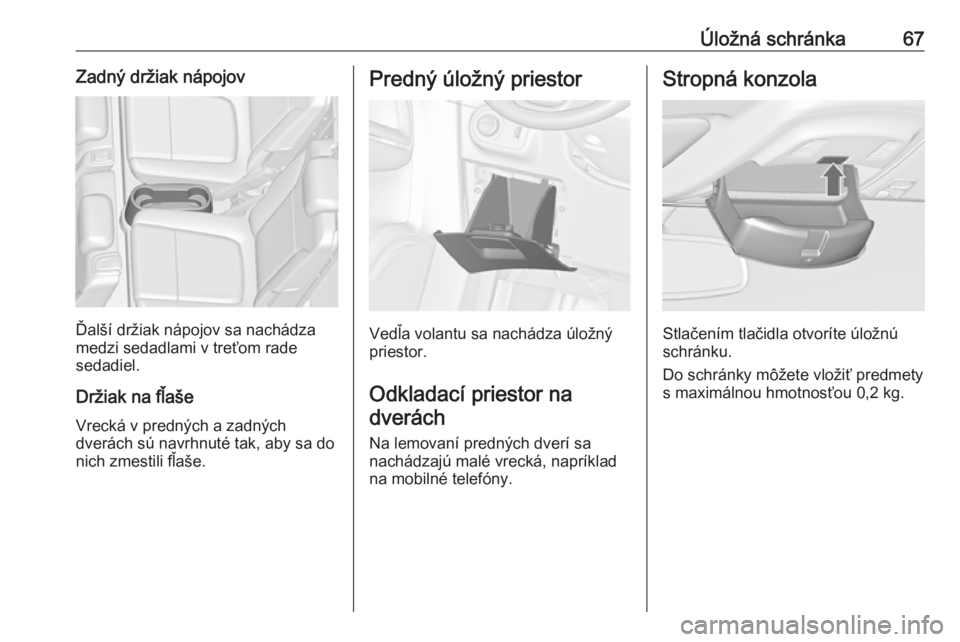

Úložná schránka67Zadný držiak nápojov
Ďalší držiak nápojov sa nachádza
medzi sedadlami v treťom rade
sedadiel.
Držiak na fľaše
Vrecká v predných a zadných
dverách sú navrhnuté tak, aby sa do
nich zmestili fľaše.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.
Odkladací priestor na
dverách
Na lemovaní predných dverí sa
nachádzajú malé vrecká, napríklad
na mobilné telefóny.
Stropná konzola
Stlačením tlačidla otvoríte úložnú
schránku.
Do schránky môžete vložiť predmety
s maximálnou hmotnosťou 0,2 kg.

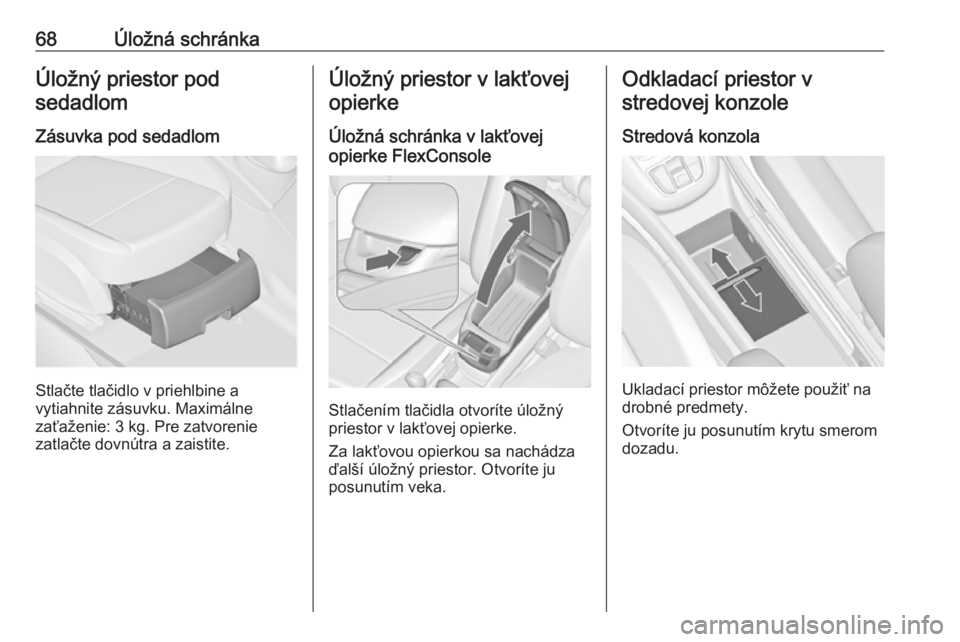

68Úložná schránkaÚložný priestor pod
sedadlom
Zásuvka pod sedadlom
Stlačte tlačidlo v priehlbine a
vytiahnite zásuvku. Maximálne
zaťaženie: 3 kg. Pre zatvorenie
zatlačte dovnútra a zaistite.
Úložný priestor v lakťovej
opierke
Úložná schránka v lakťovej
opierke FlexConsole
Stlačením tlačidla otvoríte úložný
priestor v lakťovej opierke.
Za lakťovou opierkou sa nachádza
ďalší úložný priestor. Otvoríte ju
posunutím veka.
Odkladací priestor v
stredovej konzole
Stredová konzola
Ukladací priestor môžete použiť na
drobné predmety.
Otvoríte ju posunutím krytu smerom dozadu.

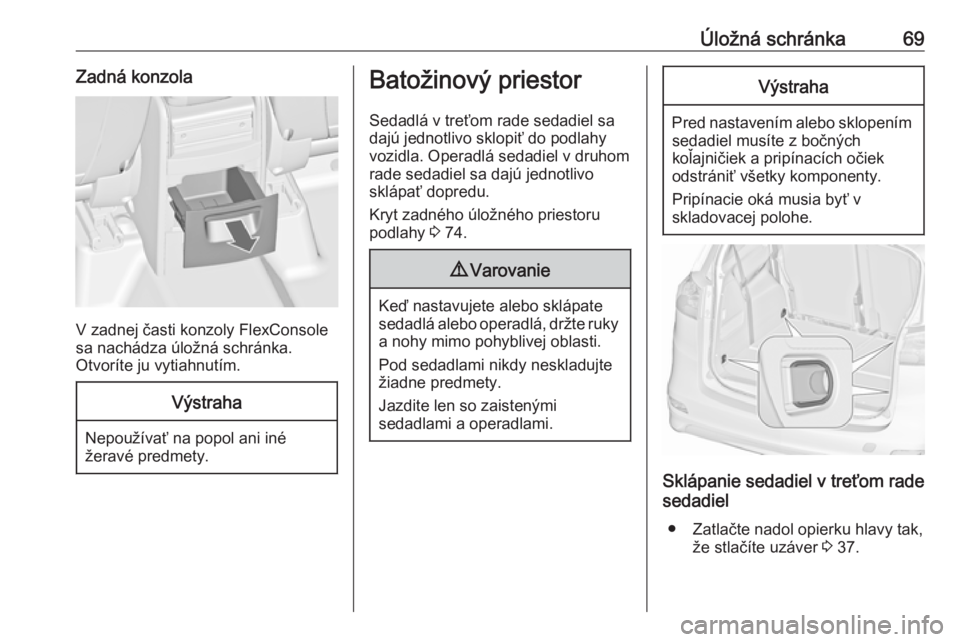

Úložná schránka69Zadná konzola
V zadnej časti konzoly FlexConsole
sa nachádza úložná schránka.
Otvoríte ju vytiahnutím.
Výstraha
Nepoužívať na popol ani iné žeravé predmety.
Batožinový priestor
Sedadlá v treťom rade sedadiel sa
dajú jednotlivo sklopiť do podlahy
vozidla. Operadlá sedadiel v druhom
rade sedadiel sa dajú jednotlivo
sklápať dopredu.
Kryt zadného úložného priestoru
podlahy 3 74.9 Varovanie
Keď nastavujete alebo sklápate
sedadlá alebo operadlá, držte ruky a nohy mimo pohyblivej oblasti.
Pod sedadlami nikdy neskladujte
žiadne predmety.
Jazdite len so zaistenými
sedadlami a operadlami.
Výstraha
Pred nastavením alebo sklopením sedadiel musíte z bočných
koľajničiek a pripínacích očiek
odstrániť všetky komponenty.
Pripínacie oká musia byť v
skladovacej polohe.
Sklápanie sedadiel v treťom rade
sedadiel
● Zatlačte nadol opierku hlavy tak, že stlačíte uzáver 3 37.

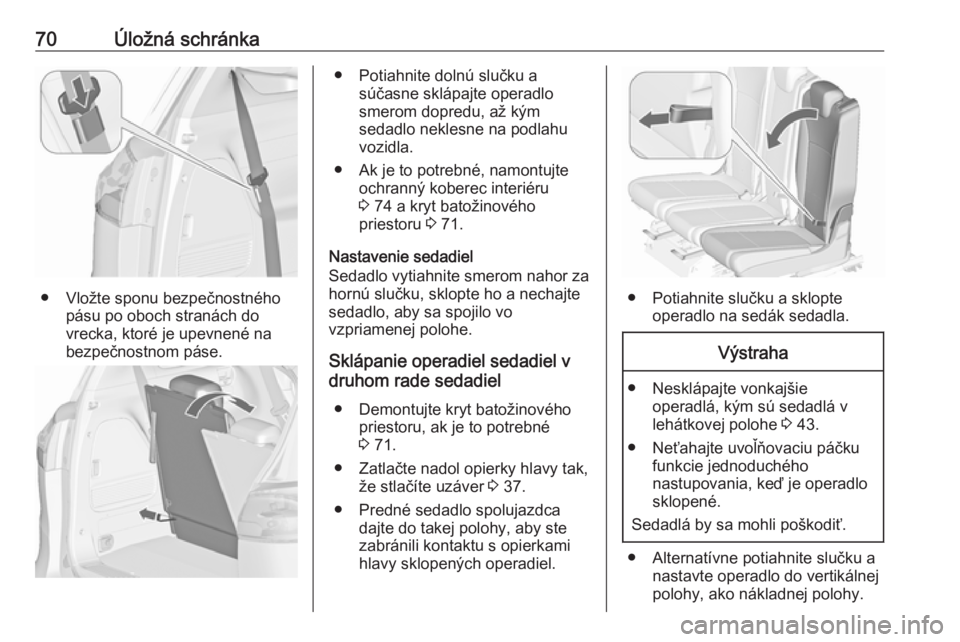

70Úložná schránka
● Vložte sponu bezpečnostnéhopásu po oboch stranách do
vrecka, ktoré je upevnené na
bezpečnostnom páse.
● Potiahnite dolnú slučku a súčasne sklápajte operadlo
smerom dopredu, až kým
sedadlo neklesne na podlahu
vozidla.
● Ak je to potrebné, namontujte ochranný koberec interiéru
3 74 a kryt batožinového
priestoru 3 71.
Nastavenie sedadiel
Sedadlo vytiahnite smerom nahor za
hornú slučku, sklopte ho a nechajte
sedadlo, aby sa spojilo vo
vzpriamenej polohe.
Sklápanie operadiel sedadiel v
druhom rade sedadiel
● Demontujte kryt batožinového priestoru, ak je to potrebné
3 71.
● Zatlačte nadol opierky hlavy tak, že stlačíte uzáver 3 37.
● Predné sedadlo spolujazdca dajte do takej polohy, aby ste
zabránili kontaktu s opierkami
hlavy sklopených operadiel.
● Potiahnite slučku a sklopte operadlo na sedák sedadla.
Výstraha
● Nesklápajte vonkajšieoperadlá, kým sú sedadlá v
lehátkovej polohe 3 43.
● Neťahajte uvoľňovaciu páčku funkcie jednoduchého
nastupovania, keď je operadlo sklopené.
Sedadlá by sa mohli poškodiť.
● Alternatívne potiahnite slučku a nastavte operadlo do vertikálnej
polohy, ako nákladnej polohy.
