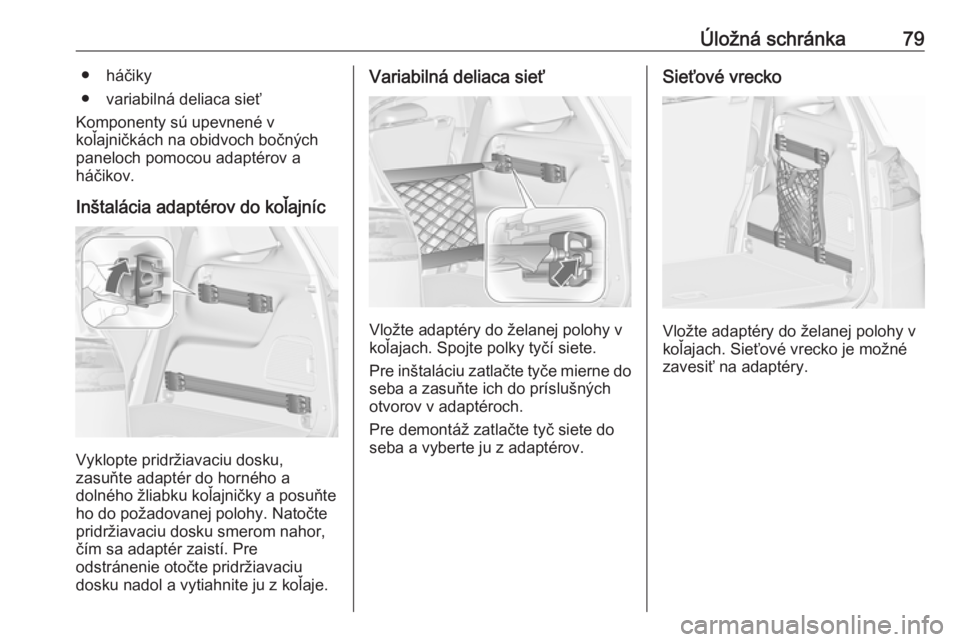

Úložná schránka79● háčiky
● variabilná deliaca sieť
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajníc
Vyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z koľaje.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.
Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.

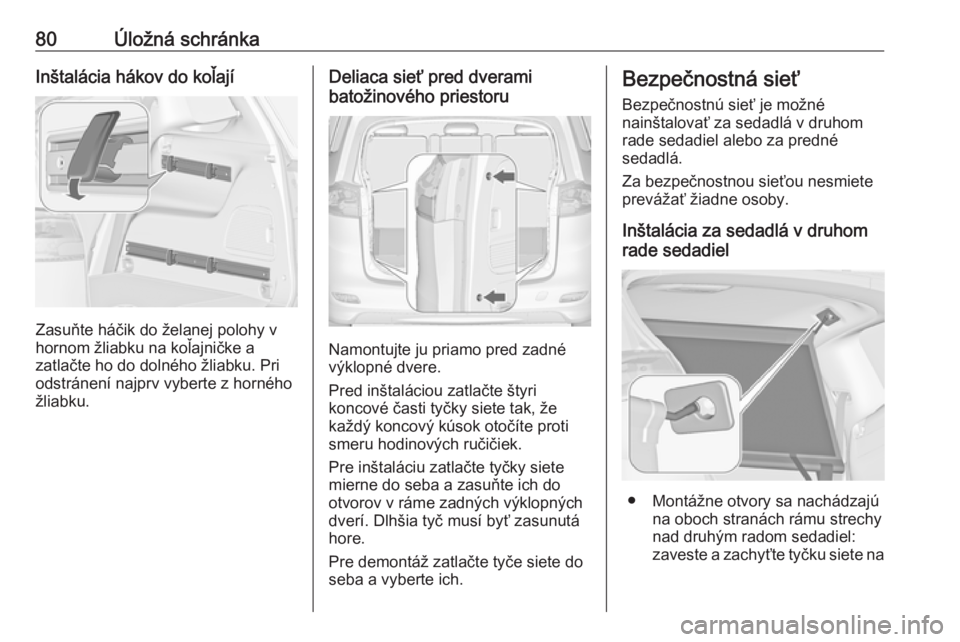

80Úložná schránkaInštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajničke a
zatlačte ho do dolného žliabku. Pri odstránení najprv vyberte z hornéhožliabku.
Deliaca sieť pred dverami
batožinového priestoru
Namontujte ju priamo pred zadné
výklopné dvere.
Pred inštaláciou zatlačte štyri
koncové časti tyčky siete tak, že
každý koncový kúsok otočíte proti
smeru hodinových ručičiek.
Pre inštaláciu zatlačte tyčky siete
mierne do seba a zasuňte ich do
otvorov v ráme zadných výklopných
dverí. Dlhšia tyč musí byť zasunutá
hore.
Pre demontáž zatlačte tyče siete do
seba a vyberte ich.
Bezpečnostná sieť
Bezpečnostnú sieť je možné
nainštalovať za sedadlá v druhom
rade sedadiel alebo za predné
sedadlá.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Inštalácia za sedadlá v druhom
rade sedadiel
● Montážne otvory sa nachádzajú na oboch stranách rámu strechy
nad druhým radom sedadiel:
zaveste a zachyťte tyčku siete na

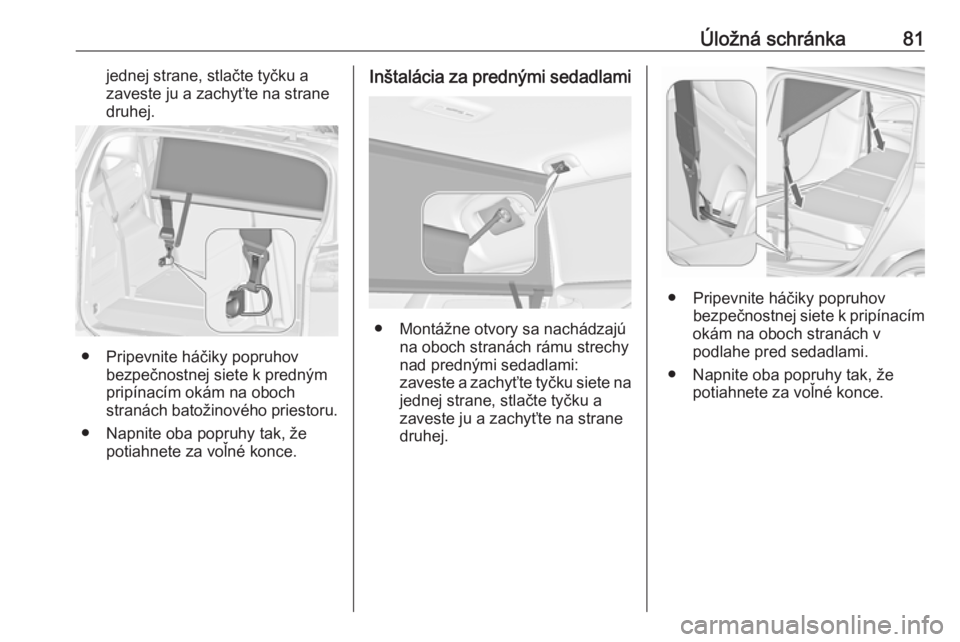

Úložná schránka81jednej strane, stlačte tyčku a
zaveste ju a zachyťte na strane druhej.
● Pripevnite háčiky popruhov bezpečnostnej siete k predným
pripínacím okám na oboch
stranách batožinového priestoru.
● Napnite oba popruhy tak, že potiahnete za voľné konce.
Inštalácia za prednými sedadlami
● Montážne otvory sa nachádzajúna oboch stranách rámu strechy
nad prednými sedadlami:
zaveste a zachyťte tyčku siete na
jednej strane, stlačte tyčku a zaveste ju a zachyťte na stranedruhej.
● Pripevnite háčiky popruhov bezpečnostnej siete k pripínacím
okám na oboch stranách v
podlahe pred sedadlami.
● Napnite oba popruhy tak, že potiahnete za voľné konce.

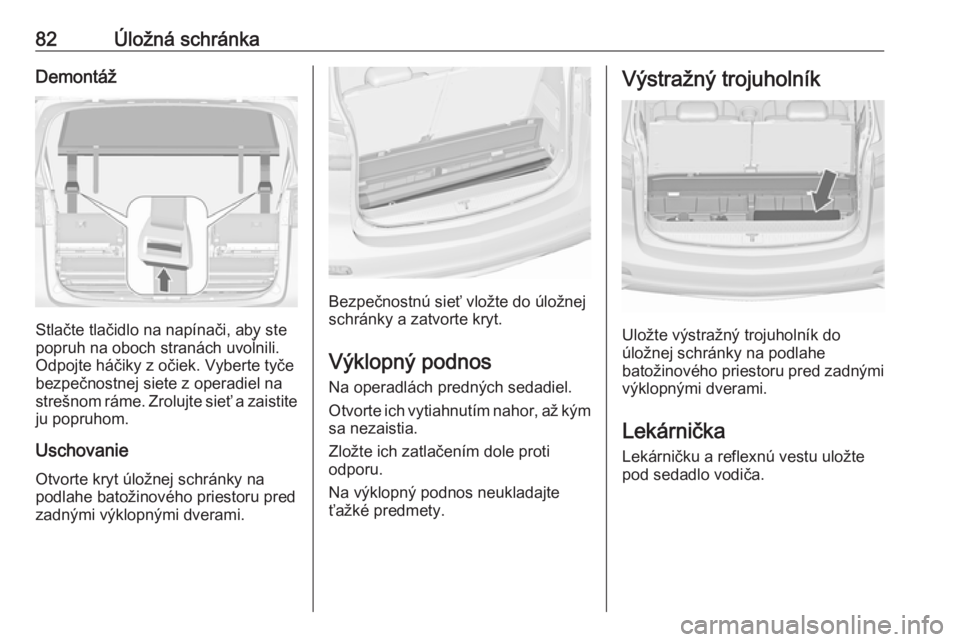

82Úložná schránkaDemontáž
Stlačte tlačidlo na napínači, aby ste
popruh na oboch stranách uvoľnili.
Odpojte háčiky z očiek. Vyberte tyče
bezpečnostnej siete z operadiel na
strešnom ráme. Zrolujte sieť a zaistite ju popruhom.
Uschovanie Otvorte kryt úložnej schránky na
podlahe batožinového priestoru pred
zadnými výklopnými dverami.
Bezpečnostnú sieť vložte do úložnej schránky a zatvorte kryt.
Výklopný podnos Na operadlách predných sedadiel.
Otvorte ich vytiahnutím nahor, až kým
sa nezaistia.
Zložte ich zatlačením dole proti
odporu.
Na výklopný podnos neukladajte
ťažké predmety.
Výstražný trojuholník
Uložte výstražný trojuholník do
úložnej schránky na podlahe
batožinového priestoru pred zadnými výklopnými dverami.
Lekárnička
Lekárničku a reflexnú vestu uložte
pod sedadlo vodiča.

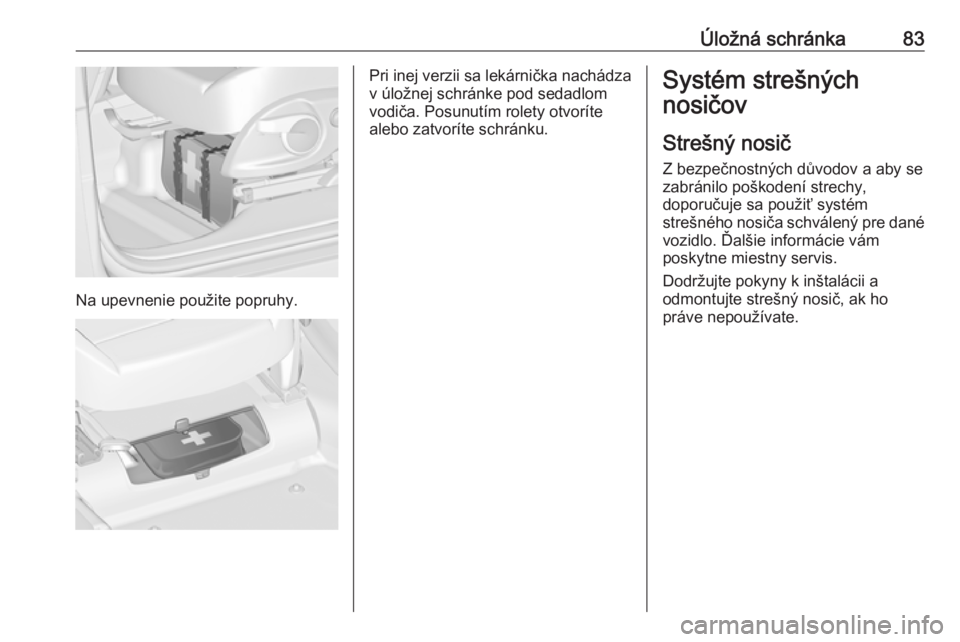

Úložná schránka83
Na upevnenie použite popruhy.
Pri inej verzii sa lekárnička nachádzav úložnej schránke pod sedadlom
vodiča. Posunutím rolety otvoríte
alebo zatvoríte schránku.Systém strešných
nosičov
Strešný nosič
Z bezpečnostných důvodov a aby se
zabránilo poškodení strechy,
doporučuje sa použiť systém
strešného nosiča schválený pre dané
vozidlo. Ďalšie informácie vám
poskytne miestny servis.
Dodržujte pokyny k inštalácii a
odmontujte strešný nosič, ak ho
práve nepoužívate.

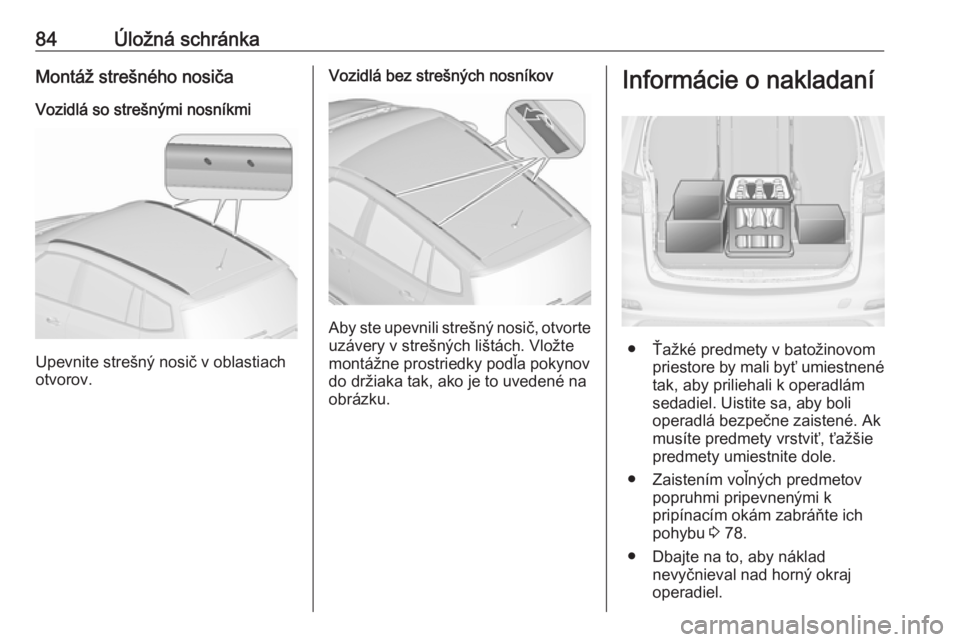

84Úložná schránkaMontáž strešného nosičaVozidlá so strešnými nosníkmi
Upevnite strešný nosič v oblastiach
otvorov.
Vozidlá bez strešných nosníkov
Aby ste upevnili strešný nosič, otvorte
uzávery v strešných lištách. Vložte
montážne prostriedky podľa pokynov
do držiaka tak, ako je to uvedené na obrázku.
Informácie o nakladaní
● Ťažké predmety v batožinovom priestore by mali byť umiestnené
tak, aby priliehali k operadlám
sedadiel. Uistite sa, aby boli
operadlá bezpečne zaistené. Ak musíte predmety vrstviť, ťažšie
predmety umiestnite dole.
● Zaistením voľných predmetov popruhmi pripevnenými k
pripínacím okám zabráňte ich
pohybu 3 78.
● Dbajte na to, aby náklad nevyčnieval nad horný okraj
operadiel.

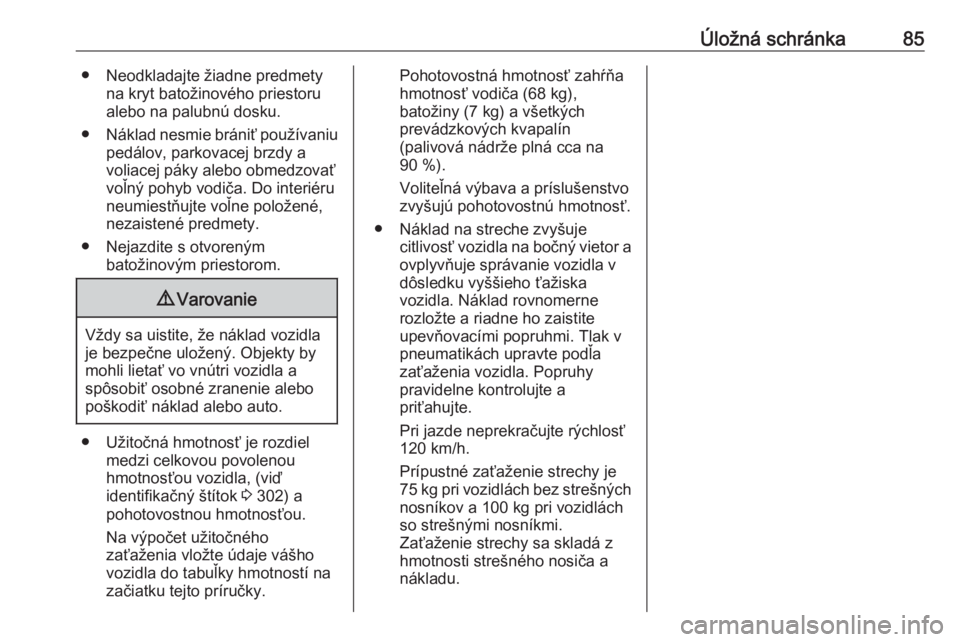

Úložná schránka85● Neodkladajte žiadne predmetyna kryt batožinového priestoru
alebo na palubnú dosku.
● Náklad nesmie brániť používaniu
pedálov, parkovacej brzdy a
voliacej páky alebo obmedzovať
voľný pohyb vodiča. Do interiéru
neumiestňujte voľne položené,
nezaistené predmety.
● Nejazdite s otvoreným batožinovým priestorom.9Varovanie
Vždy sa uistite, že náklad vozidla
je bezpečne uložený. Objekty by
mohli lietať vo vnútri vozidla a
spôsobiť osobné zranenie alebo
poškodiť náklad alebo auto.
● Užitočná hmotnosť je rozdiel medzi celkovou povolenou
hmotnosťou vozidla, (viď
identifikačný štítok 3 302) a
pohotovostnou hmotnosťou.
Na výpočet užitočného
zaťaženia vložte údaje vášho vozidla do tabuľky hmotností na
začiatku tejto príručky.
Pohotovostná hmotnosť zahŕňa
hmotnosť vodiča (68 kg),
batožiny (7 kg) a všetkých
prevádzkových kvapalín
(palivová nádrže plná cca na
90 %).
Voliteľná výbava a príslušenstvo
zvyšujú pohotovostnú hmotnosť.
● Náklad na streche zvyšuje citlivosť vozidla na bočný vietor a
ovplyvňuje správanie vozidla v
dôsledku vyššieho ťažiska
vozidla. Náklad rovnomerne
rozložte a riadne ho zaistite
upevňovacími popruhmi. Tlak v
pneumatikách upravte podľa
zaťaženia vozidla. Popruhy
pravidelne kontrolujte a
priťahujte.
Pri jazde neprekračujte rýchlosť
120 km/h.
Prípustné zaťaženie strechy je
75 kg pri vozidlách bez strešných
nosníkov a 100 kg pri vozidlách
so strešnými nosníkmi.
Zaťaženie strechy sa skladá z
hmotnosti strešného nosiča a
nákladu.
