2019 OPEL MOKKA X Manual de Instrucciones (in Spanish)

Portaobjetos71Sujete la bicicleta situada más
atrás con las dos manos y plie‐
gue el portabicicletas hacia atrás.
Para aumentar la visibilidad, las luces traseras del vehículo se encienden
cuando se pliega el portabicicletas.9 Advertencia
Cuando pliegue de nuevo el porta‐
bicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de ambas bicicletas.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador
Desacople el adaptador antes de
desmontar la bicicleta del portabici‐
cletas trasero.
1. Pliegue el alojamiento de las ruedas.
2. Desabroche la correa.
3. Gire la palanca ( 1) hacia delante
y sujétela.
4. Levante el adaptador ( 2) por
detrás y desmóntelo.
Desmontaje del portabicicletas
Pulse el botón ( 1) y desmonte la parte
superior del portabicicletas ( 2).

72PortaobjetosPulse el botón (1) y vuelva a montar
el portabicicletas ( 2).
Coloque los soportes de montaje tal
y como se indica en la ilustración.
Gire el mango ( 1) hacia el lado para
desacoplar y levantar el portabicicle‐ tas ( 2).
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga ( 1).
Empuje hacia abajo la parte posterior
del portabicicletas ( 2).
Plegado del alojamiento de las
ruedas
Pliegue el alojamiento de las ruedas.
Apriete la correa.Guarde las cintas de sujeción correc‐ tamente.
Desbloqueo del portabicicletas
trasero

Portaobjetos73Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda. Apriete la correa.
Pliegue de las luces traseras
Retire los dos pasadores. Tire de la
luces traseras para extraerlas de la
sujeción y colóquelas en la posición
de almacenamiento.
Presione las luces traseras en la suje‐
ción (1). Introduzca los pasadores en los orificios designados de la sujeción
y las luces traseras (2).
Nota
Verifique que las luces traseras del
vehículo funcionan correctamente.
Plegado del soporte de la placa de la
matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.
Plegado del portabicicletasAtención
Asegúrese de que todas las piezas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén guardados
correctamente. En caso contrario, el portabicicletas trasero puede
resultar dañado al intentar reco‐ gerlo.
Tire de la palanca de desbloqueohacia arriba y manténgala. Suba lige‐ ramente el sistema e introdúzcalo en
el parachoques hasta que quede
enclavado.
El tirador de desbloqueo debe volver
a su posición original.9 Advertencia
Si no es posible acoplar correcta‐
mente el sistema, recurra a la
ayuda de un taller.

74PortaobjetosCompartimento de
carga
Ampliación del compartimento de
cargaAtención
Primero abata el cojín del asiento
trasero antes de plegar el
respaldo del asiento trasero.
Si no lo hace, podría dañar el
asiento trasero.
1. Baje los reposacabezas pulsando
el resorte.
Nota
Para garantizar que hay suficiente
espacio para proceder con el cojín
del asiento trasero, deslice el
asiento delantero hacia adelante y
desplace el respaldo a su posición
vertical.
2. Tire de la cinta que hay debajo de
la banqueta de asiento y abata el
respaldo del asiento.
3. Tire de la palanca de desbloqueo en la parte superior del respaldo
trasero.
4. Pliegue el respaldo hacia delante y hacia abajo.

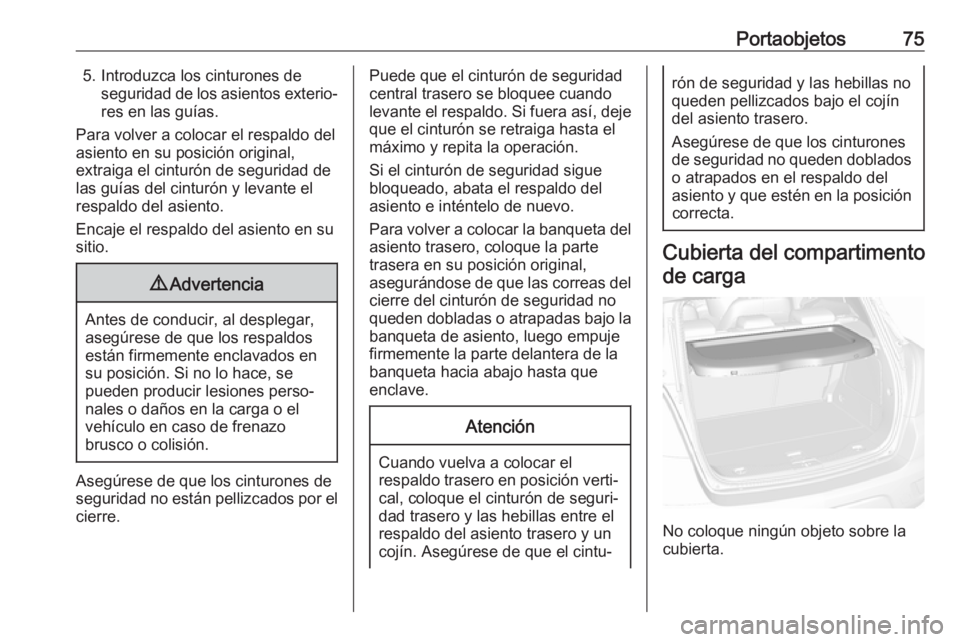

Portaobjetos755. Introduzca los cinturones deseguridad de los asientos exterio‐
res en las guías.
Para volver a colocar el respaldo del
asiento en su posición original,
extraiga el cinturón de seguridad de
las guías del cinturón y levante el
respaldo del asiento.
Encaje el respaldo del asiento en su
sitio.9 Advertencia
Antes de conducir, al desplegar,
asegúrese de que los respaldos están firmemente enclavados ensu posición. Si no lo hace, se
pueden producir lesiones perso‐
nales o daños en la carga o el
vehículo en caso de frenazo
brusco o colisión.
Asegúrese de que los cinturones de
seguridad no están pellizcados por el cierre.
Puede que el cinturón de seguridad
central trasero se bloquee cuando
levante el respaldo. Si fuera así, deje
que el cinturón se retraiga hasta el
máximo y repita la operación.
Si el cinturón de seguridad sigue bloqueado, abata el respaldo del
asiento e inténtelo de nuevo.
Para volver a colocar la banqueta del asiento trasero, coloque la parte
trasera en su posición original,
asegurándose de que las correas del
cierre del cinturón de seguridad no
queden dobladas o atrapadas bajo la banqueta de asiento, luego empuje
firmemente la parte delantera de la
banqueta hacia abajo hasta que
enclave.Atención
Cuando vuelva a colocar el respaldo trasero en posición verti‐ cal, coloque el cinturón de seguri‐
dad trasero y las hebillas entre el
respaldo del asiento trasero y un
cojín. Asegúrese de que el cintu‐
rón de seguridad y las hebillas no
queden pellizcados bajo el cojín
del asiento trasero.
Asegúrese de que los cinturones
de seguridad no queden doblados o atrapados en el respaldo del
asiento y que estén en la posición correcta.
Cubierta del compartimento
de carga
No coloque ningún objeto sobre la
cubierta.

76PortaobjetosDesmontaje
Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte
trasera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Abrocharse el cinturón
Inserte la cubierta en las guías late‐
rales y bájela.
Fije las cintas de sujeción al portón
trasero.Cubierta del portaobjetos
del maletero
Cubierta del piso trasero
Agarre la manilla y levante la
cubierta.
Cuelgue la cubierta en el gancho de
la pared lateral.
Argollas
Las argollas están diseñadas para fijar las correas de amarre, o una red para el equipaje, y evitar que se
desplacen los objetos transportados.

Portaobjetos77Triángulo de advertencia
Guarde el triángulo de advertencia
debajo de la cubierta del piso en el
compartimento de carga. Asegúrelo
con la correa.
Botiquín
Guarde el botiquín en el comparti‐
mento portaobjetos que hay en la
pared lateral izquierda del comparti‐ mento de carga.
Sistema portaequipajes
de techo
Portaequipajes de techo
El portaequipajes de techo tiene
carriles laterales fijados al techo.
Por motivos de seguridad y para
evitar daños en el techo, se reco‐
mienda usar el sistema de portaequi‐
pajes de techo homologado para su
vehículo. Para más información,
póngase en contacto con su taller.

78PortaobjetosInformación sobre la
carga
● Los objetos pesados en el compartimento de carga deben
colocarse apoyados contra los
respaldos de los asientos.
Asegúrese de que los respaldos
estén bien enclavados. Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
● Evite el deslizamiento de objetos
sueltos asegurándolos con
correas fijadas a las argollas
3 76.
● La carga no debe sobresalir por encima del borde superior de los
respaldos.
● No coloque objetos sobre la cubierta del compartimento de
carga ni en el tablero de instru‐
mentos; no tape el sensor
situado en la parte superior del
tablero de instrumentos.
● La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o lapalanca de cambios, ni impedir la libertad de movimientos del
conductor. No se deben dejar
objetos sueltos en el habitáculo.
● No conduzca con el comparti‐ mento de carga abierto.9Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐
tos podrían salir lanzados por elinterior del vehículo y causar lesio‐ nes personales o daños en la
carga y el vehículo.
● La carga útil es la diferencia entre
el peso máximo autorizado delvehículo (placa de característi‐cas 3 242) y el peso en vacío
según norma CE.
Para calcular la carga útil, intro‐ duzca los datos de su vehículo en la tabla de pesos que figura al
principio de este manual.
El peso en vacío según norma
CE incluye los pesos calculados
para el conductor (68 kg), el equi‐
paje (7 kg) y todos los líquidos
(depósito de combustible lleno al
90%).
El equipamiento opcional y los
accesorios aumentan el peso en
vacío.
● Conducir con carga en el techo aumenta la sensibilidad del
vehículo a los vientos laterales y
tiene un efecto negativo sobre la
maniobrabilidad debido a la
elevación del centro de grave‐
dad. Distribuya la carga unifor‐ memente y asegúrela con
correas de sujeción. Ajuste la presión de los neumáticos y la
velocidad del vehículo a las
condiciones de carga.
Compruebe y vuelva a apretar
las correas con frecuencia.
No conduzca a más de
120 km/h.
● La carga máxima autorizada en el techo es de 75 kg. La carga
sobre el techo es la suma de la
carga y del peso del portaequi‐
pajes.
