2019 OPEL INSIGNIA BREAK Uporabniški priročnik

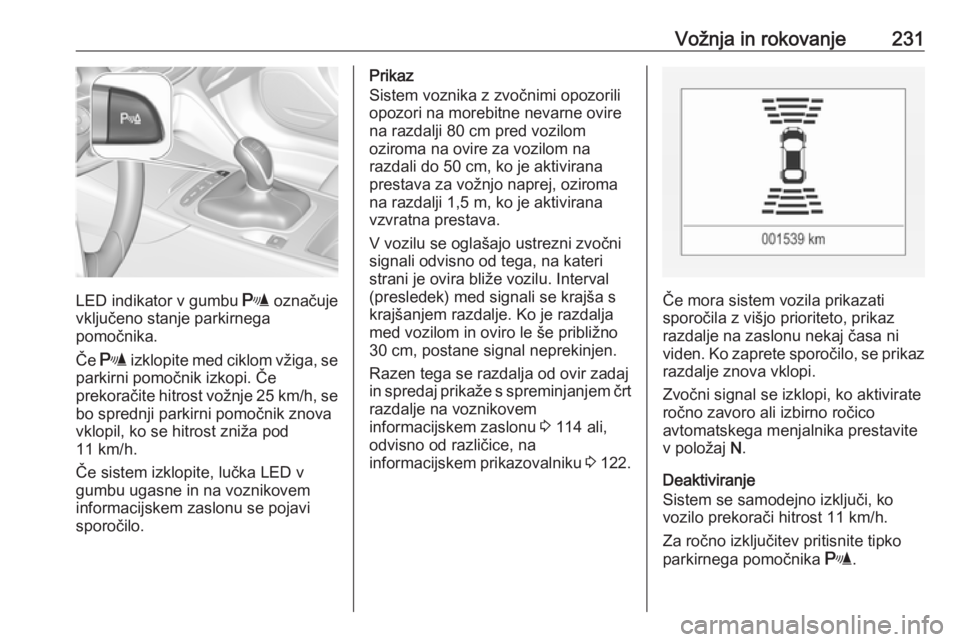

Vožnja in rokovanje231
LED indikator v gumbu r označuje
vključeno stanje parkirnega
pomočnika.
Če r izklopite med ciklom vžiga, se
parkirni pomočnik izkopi. Če
prekoračite hitrost vožnje 25 km/h, se bo sprednji parkirni pomočnik znova
vklopil, ko se hitrost zniža pod
11 km/h.
Če sistem izklopite, lučka LED v
gumbu ugasne in na voznikovem
informacijskem zaslonu se pojavi
sporočilo.
Prikaz
Sistem voznika z zvočnimi opozorili
opozori na morebitne nevarne ovire
na razdalji 80 cm pred vozilom
oziroma na ovire za vozilom na
razdali do 50 cm, ko je aktivirana prestava za vožnjo naprej, oziroma
na razdalji 1,5 m, ko je aktivirana
vzvratna prestava.
V vozilu se oglašajo ustrezni zvočni
signali odvisno od tega, na kateri
strani je ovira bliže vozilu. Interval
(presledek) med signali se krajša s
krajšanjem razdalje. Ko je razdalja
med vozilom in oviro le še približno
30 cm, postane signal neprekinjen.
Razen tega se razdalja od ovir zadaj
in spredaj prikaže s spreminjanjem črt
razdalje na voznikovem
informacijskem zaslonu 3 114 ali,
odvisno od različice, na
informacijskem prikazovalniku 3 122.
Če mora sistem vozila prikazati
sporočila z višjo prioriteto, prikaz
razdalje na zaslonu nekaj časa ni
viden. Ko zaprete sporočilo, se prikaz razdalje znova vklopi.
Zvočni signal se izklopi, ko aktivirate
ročno zavoro ali izbirno ročico
avtomatskega menjalnika prestavite
v položaj N.
Deaktiviranje
Sistem se samodejno izključi, ko
vozilo prekorači hitrost 11 km/h.
Za ročno izključitev pritisnite tipko
parkirnega pomočnika r.

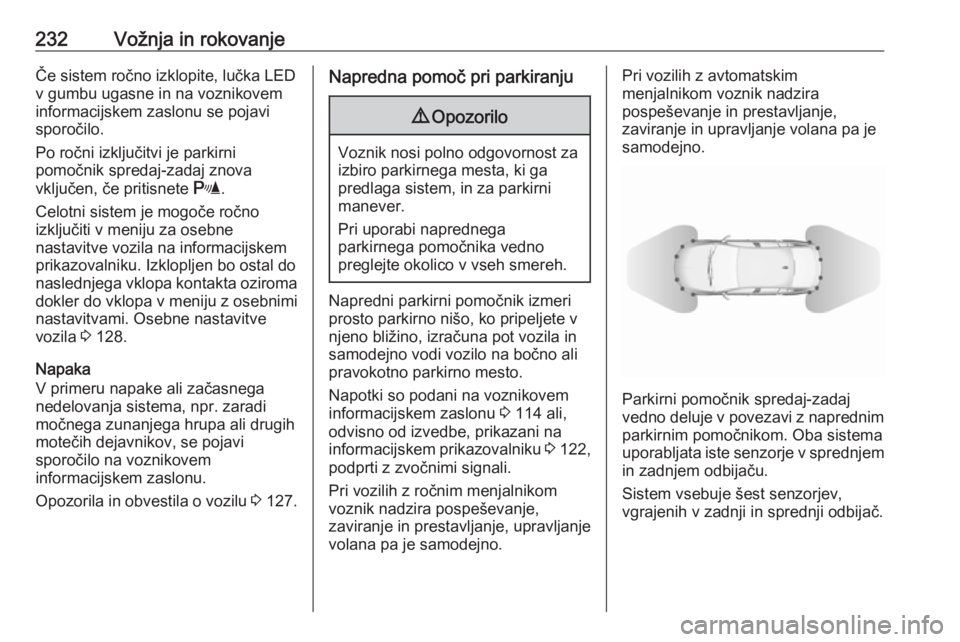

232Vožnja in rokovanjeČe sistem ročno izklopite, lučka LED
v gumbu ugasne in na voznikovem
informacijskem zaslonu se pojavi
sporočilo.
Po ročni izključitvi je parkirni
pomočnik spredaj-zadaj znova
vključen, če pritisnete r.
Celotni sistem je mogoče ročno
izključiti v meniju za osebne
nastavitve vozila na informacijskem
prikazovalniku. Izklopljen bo ostal do
naslednjega vklopa kontakta oziroma dokler do vklopa v meniju z osebnimi
nastavitvami. Osebne nastavitve
vozila 3 128.
Napaka
V primeru napake ali začasnega
nedelovanja sistema, npr. zaradi
močnega zunanjega hrupa ali drugih
motečih dejavnikov, se pojavi
sporočilo na voznikovem
informacijskem zaslonu.
Opozorila in obvestila o vozilu 3 127.Napredna pomoč pri parkiranju9 Opozorilo
Voznik nosi polno odgovornost za
izbiro parkirnega mesta, ki ga
predlaga sistem, in za parkirni
manever.
Pri uporabi naprednega
parkirnega pomočnika vedno
preglejte okolico v vseh smereh.
Napredni parkirni pomočnik izmeri
prosto parkirno nišo, ko pripeljete v
njeno bližino, izračuna pot vozila in
samodejno vodi vozilo na bočno ali
pravokotno parkirno mesto.
Napotki so podani na voznikovem
informacijskem zaslonu 3 114 ali,
odvisno od izvedbe, prikazani na informacijskem prikazovalniku 3 122,
podprti z zvočnimi signali.
Pri vozilih z ročnim menjalnikom
voznik nadzira pospeševanje,
zaviranje in prestavljanje, upravljanje
volana pa je samodejno.
Pri vozilih z avtomatskim
menjalnikom voznik nadzira
pospeševanje in prestavljanje,
zaviranje in upravljanje volana pa je
samodejno.
Parkirni pomočnik spredaj-zadaj
vedno deluje v povezavi z naprednim parkirnim pomočnikom. Oba sistema
uporabljata iste senzorje v sprednjem
in zadnjem odbijaču.
Sistem vsebuje šest senzorjev,
vgrajenih v zadnji in sprednji odbijač.

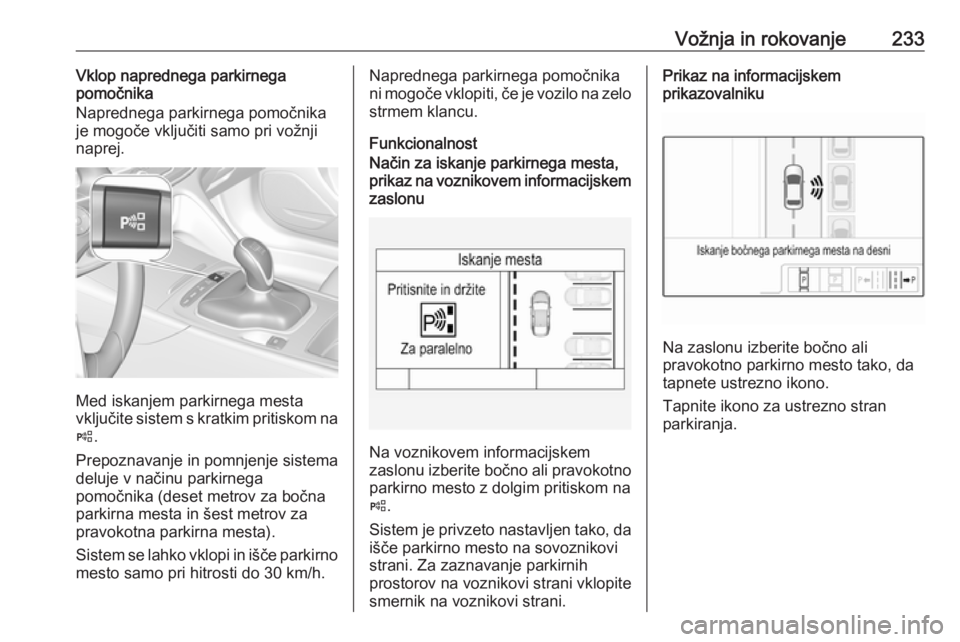

Vožnja in rokovanje233Vklop naprednega parkirnega
pomočnika
Naprednega parkirnega pomočnika
je mogoče vključiti samo pri vožnji
naprej.
Med iskanjem parkirnega mesta
vključite sistem s kratkim pritiskom na
( .
Prepoznavanje in pomnjenje sistema
deluje v načinu parkirnega
pomočnika (deset metrov za bočna
parkirna mesta in šest metrov za pravokotna parkirna mesta).
Sistem se lahko vklopi in išče parkirno
mesto samo pri hitrosti do 30 km/h.
Naprednega parkirnega pomočnika
ni mogoče vklopiti, če je vozilo na zelo
strmem klancu.
FunkcionalnostNačin za iskanje parkirnega mesta,
prikaz na voznikovem informacijskem
zaslonu
Na voznikovem informacijskem
zaslonu izberite bočno ali pravokotno parkirno mesto z dolgim pritiskom na
( .
Sistem je privzeto nastavljen tako, da
išče parkirno mesto na sovoznikovi
strani. Za zaznavanje parkirnih
prostorov na voznikovi strani vklopite
smernik na voznikovi strani.
Prikaz na informacijskem
prikazovalniku
Na zaslonu izberite bočno ali
pravokotno parkirno mesto tako, da
tapnete ustrezno ikono.
Tapnite ikono za ustrezno stran
parkiranja.

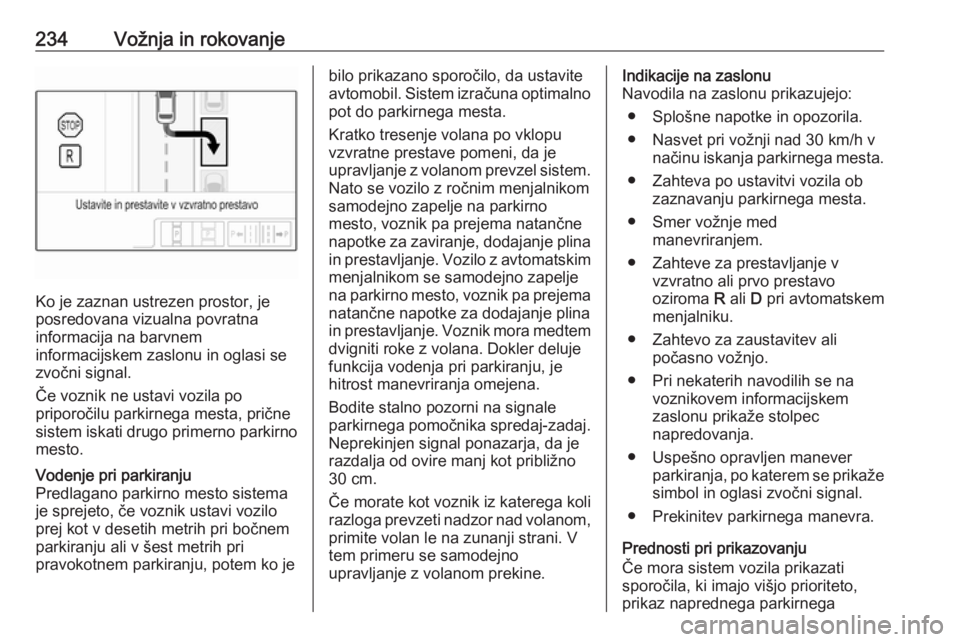

234Vožnja in rokovanje
Ko je zaznan ustrezen prostor, je
posredovana vizualna povratna
informacija na barvnem
informacijskem zaslonu in oglasi se
zvočni signal.
Če voznik ne ustavi vozila po
priporočilu parkirnega mesta, prične sistem iskati drugo primerno parkirno
mesto.
Vodenje pri parkiranju
Predlagano parkirno mesto sistema
je sprejeto, če voznik ustavi vozilo
prej kot v desetih metrih pri bočnem
parkiranju ali v šest metrih pri
pravokotnem parkiranju, potem ko jebilo prikazano sporočilo, da ustavite
avtomobil. Sistem izračuna optimalno
pot do parkirnega mesta.
Kratko tresenje volana po vklopu vzvratne prestave pomeni, da je
upravljanje z volanom prevzel sistem.
Nato se vozilo z ročnim menjalnikom
samodejno zapelje na parkirno
mesto, voznik pa prejema natančne
napotke za zaviranje, dodajanje plina
in prestavljanje. Vozilo z avtomatskim menjalnikom se samodejno zapelje
na parkirno mesto, voznik pa prejema natančne napotke za dodajanje plina
in prestavljanje. Voznik mora medtem dvigniti roke z volana. Dokler deluje
funkcija vodenja pri parkiranju, je
hitrost manevriranja omejena.
Bodite stalno pozorni na signale
parkirnega pomočnika spredaj-zadaj.
Neprekinjen signal ponazarja, da je
razdalja od ovire manj kot približno
30 cm.
Če morate kot voznik iz katerega koli
razloga prevzeti nadzor nad volanom,
primite volan le na zunanji strani. V
tem primeru se samodejno
upravljanje z volanom prekine.Indikacije na zaslonu
Navodila na zaslonu prikazujejo:
● Splošne napotke in opozorila.
● Nasvet pri vožnji nad 30 km/h v načinu iskanja parkirnega mesta.
● Zahteva po ustavitvi vozila ob zaznavanju parkirnega mesta.
● Smer vožnje med manevriranjem.
● Zahteve za prestavljanje v vzvratno ali prvo prestavo
oziroma R ali D pri avtomatskem
menjalniku.
● Zahtevo za zaustavitev ali počasno vožnjo.
● Pri nekaterih navodilih se na voznikovem informacijskem
zaslonu prikaže stolpec
napredovanja.
● Uspešno opravljen manever parkiranja, po katerem se prikažesimbol in oglasi zvočni signal.
● Prekinitev parkirnega manevra.
Prednosti pri prikazovanju
Če mora sistem vozila prikazati
sporočila, ki imajo višjo prioriteto,
prikaz naprednega parkirnega

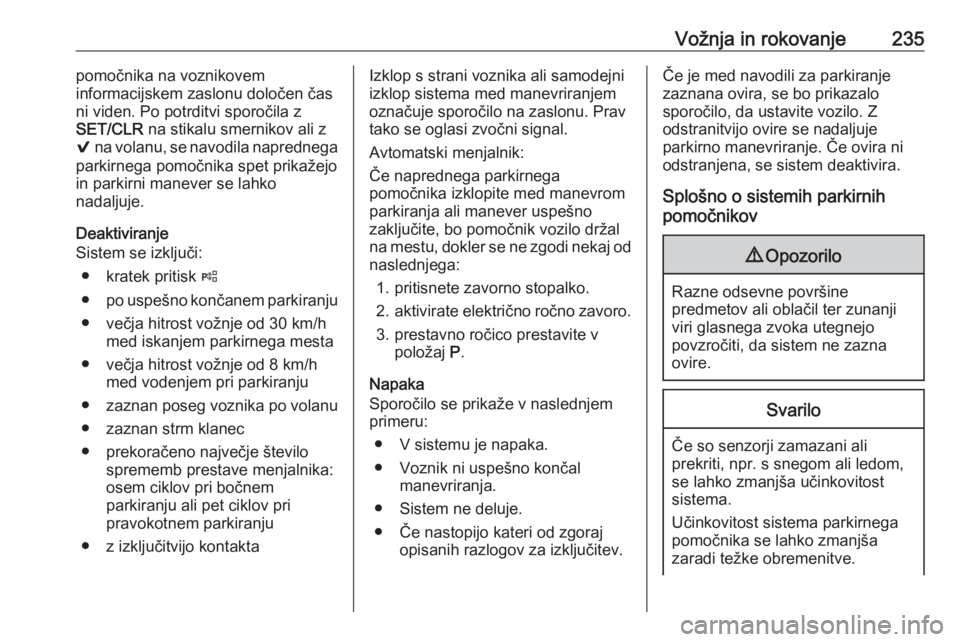

Vožnja in rokovanje235pomočnika na voznikovem
informacijskem zaslonu določen čas
ni viden. Po potrditvi sporočila z
SET/CLR na stikalu smernikov ali z
9 na volanu, se navodila naprednega
parkirnega pomočnika spet prikažejo
in parkirni manever se lahko
nadaljuje.
Deaktiviranje
Sistem se izključi:
● kratek pritisk (
● po uspešno končanem parkiranju
● večja hitrost vožnje od 30 km/h med iskanjem parkirnega mesta
● večja hitrost vožnje od 8 km/h med vodenjem pri parkiranju
● zaznan poseg voznika po volanu
● zaznan strm klanec
● prekoračeno največje število sprememb prestave menjalnika:
osem ciklov pri bočnem
parkiranju ali pet ciklov pri
pravokotnem parkiranju
● z izključitvijo kontaktaIzklop s strani voznika ali samodejni
izklop sistema med manevriranjem
označuje sporočilo na zaslonu. Prav
tako se oglasi zvočni signal.
Avtomatski menjalnik:
Če naprednega parkirnega
pomočnika izklopite med manevrom
parkiranja ali manever uspešno
zaključite, bo pomočnik vozilo držal na mestu, dokler se ne zgodi nekaj od naslednjega:
1. pritisnete zavorno stopalko.
2. aktivirate električno ročno zavoro.
3. prestavno ročico prestavite v položaj P.
Napaka
Sporočilo se prikaže v naslednjem primeru:
● V sistemu je napaka.
● Voznik ni uspešno končal manevriranja.
● Sistem ne deluje.
● Če nastopijo kateri od zgoraj opisanih razlogov za izključitev.Če je med navodili za parkiranje
zaznana ovira, se bo prikazalo
sporočilo, da ustavite vozilo. Z
odstranitvijo ovire se nadaljuje
parkirno manevriranje. Če ovira ni
odstranjena, se sistem deaktivira.
Splošno o sistemih parkirnih
pomočnikov9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Svarilo
Če so senzorji zamazani ali
prekriti, npr. s snegom ali ledom,
se lahko zmanjša učinkovitost
sistema.
Učinkovitost sistema parkirnega pomočnika se lahko zmanjša
zaradi težke obremenitve.

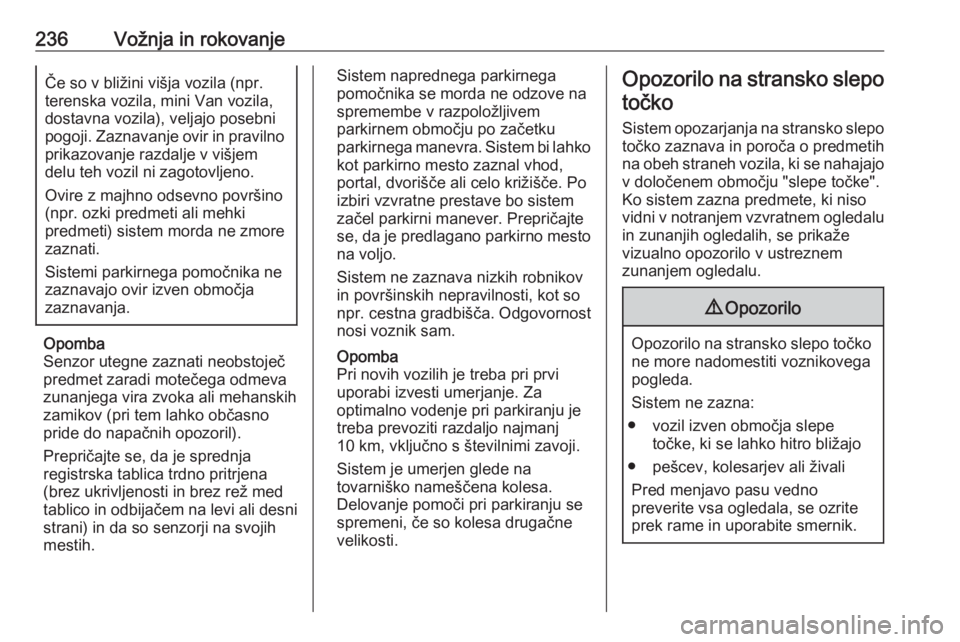

236Vožnja in rokovanjeČe so v bližini višja vozila (npr.
terenska vozila, mini Van vozila,
dostavna vozila), veljajo posebni
pogoji. Zaznavanje ovir in pravilno prikazovanje razdalje v višjem
delu teh vozil ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Sistemi parkirnega pomočnika ne
zaznavajo ovir izven območja
zaznavanja.
Opomba
Senzor utegne zaznati neobstoječ
predmet zaradi motečega odmeva zunanjega vira zvoka ali mehanskih
zamikov (pri tem lahko občasno
pride do napačnih opozoril).
Prepričajte se, da je sprednja
registrska tablica trdno pritrjena
(brez ukrivljenosti in brez rež med
tablico in odbijačem na levi ali desni strani) in da so senzorji na svojih
mestih.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v razpoložljivem
parkirnem območju po začetku
parkirnega manevra. Sistem bi lahko
kot parkirno mesto zaznal vhod,
portal, dvorišče ali celo križišče. Po
izbiri vzvratne prestave bo sistem
začel parkirni manever. Prepričajte
se, da je predlagano parkirno mesto
na voljo.
Sistem ne zaznava nizkih robnikov
in površinskih nepravilnosti, kot so
npr. cestna gradbišča. Odgovornost
nosi voznik sam.
Opomba
Pri novih vozilih je treba pri prvi
uporabi izvesti umerjanje. Za
optimalno vodenje pri parkiranju je
treba prevoziti razdaljo najmanj
10 km, vključno s številnimi zavoji.
Sistem je umerjen glede na
tovarniško nameščena kolesa.
Delovanje pomoči pri parkiranju se spremeni, če so kolesa drugačne
velikosti.Opozorilo na stransko slepo
točko
Sistem opozarjanja na stransko slepo
točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo
v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu in zunanjih ogledalih, se prikaže
vizualno opozorilo v ustreznem
zunanjem ogledalu.9 Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna:
● vozil izven območja slepe točke, ki se lahko hitro bližajo
● pešcev, kolesarjev ali živali Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite prek rame in uporabite smernik.

Vožnja in rokovanje237
Ko zaženete vozilo, na kratko
zasvetita oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Ko sistem zazna premikajoče se
vozilo v stranskem mrtvem kotu med
vožnjo naprej, v ustreznem zunanjem
ogledalu zasveti rumeni opozorilni
simbol F, ko bodisi prehitevate
drugo vozilo ali ko drugo vozilo
prehiteva vas. Če voznik takrat vklopi
smernik, začne opozorilni signal F
utripati rumeno, da ga opozori, da ne sme zamenjati voznega pasu.
Opozorilo na stransko slepo točko je
aktivno pri vseh hitrostih.
Deaktiviranje
Vklop ali izklop opozarjanja na stranski mrtvi kot lahko nastavite v
meniju za osebne nastavitve vozila
na Informacijskem prikazovalniku.
Osebne nastavitve vozila 3 128.
Informacijski prikazovalnik 3 122.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Omejitve sistema
V normalnih pogojih vožnje ali ostrih
zavojih lahko občasno prihaja do
nezaznavanja predmetov. Sistem
lahko voznika začasno opozori o
predmetih v mrtvem kotu pri
določenih vremenskih razmerah
(dež, toča ipd.). Vožnja po mokri cesti ali s suhih predelov na mokre lahko
povzroči vklop kontrolne lučke F,
saj lahko sistem brizganje vode
tolmači kot predmet. V nasprotnem
primeru lahko kontrolna lučka F
zasveti zaradi ograj, znakov, dreves, grmičevja ali drugih nepremičnih
objektov. To je običajno delovanje in
sistema ni treba servisirati.Sistem morda ne bo deloval pravilno,
če:
● Senzor zakriva led, sneg, blato, nalepka, magnet, kovinska
ploščica ali podoben predmet.
● Vožnja v močnem neurju.
● Vozilo je bilo udeleženo v prometni nesreči in je okolica
senzorja poškodovana ali pa ni
bila pravilno popravljena.
● So prisotne izjemne spremembe temperature.
● Vozilo vleče prikolico.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Opomba
Tovarniško nov sistem je treba pred
uporabo kalibrirati. Za optimalno
delovanje čim prej nekaj časa vozite
po ravni avtocesti s predmeti ob cesti, na primer zaščitnimi ograjami
in pregradami.

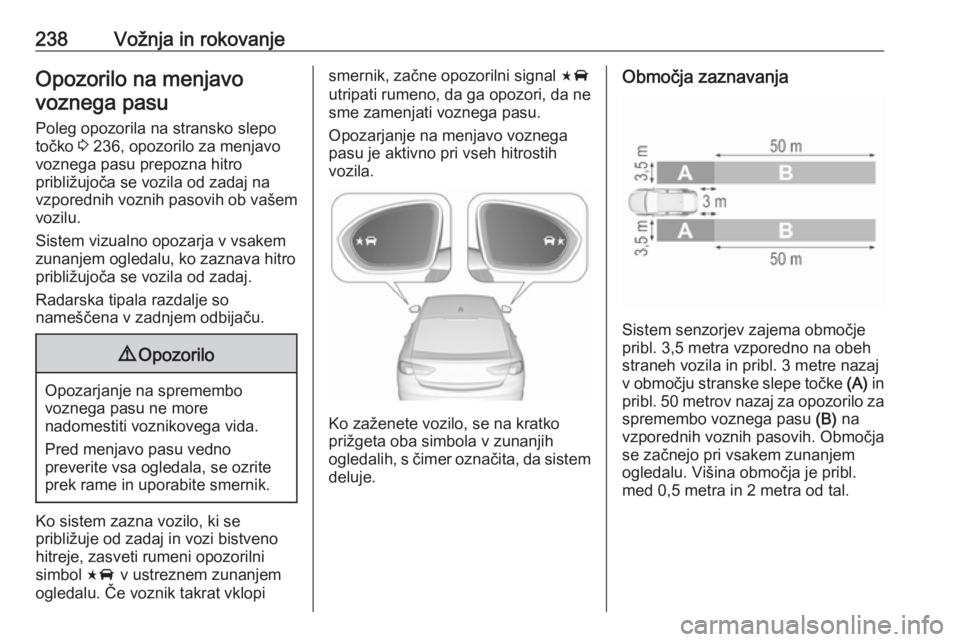

238Vožnja in rokovanjeOpozorilo na menjavovoznega pasu
Poleg opozorila na stransko slepo
točko 3 236, opozorilo za menjavo
voznega pasu prepozna hitro
približujoča se vozila od zadaj na
vzporednih voznih pasovih ob vašem
vozilu.
Sistem vizualno opozarja v vsakem
zunanjem ogledalu, ko zaznava hitro približujoča se vozila od zadaj.
Radarska tipala razdalje so
nameščena v zadnjem odbijaču.9 Opozorilo
Opozarjanje na spremembo
voznega pasu ne more
nadomestiti voznikovega vida.
Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Ko sistem zazna vozilo, ki se
približuje od zadaj in vozi bistveno
hitreje, zasveti rumeni opozorilni
simbol F v ustreznem zunanjem
ogledalu. Če voznik takrat vklopi
smernik, začne opozorilni signal F
utripati rumeno, da ga opozori, da ne
sme zamenjati voznega pasu.
Opozarjanje na menjavo voznega
pasu je aktivno pri vseh hitrostih
vozila.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 3,5 metra vzporedno na obeh
straneh vozila in pribl. 3 metre nazaj
v območju stranske slepe točke (A) in
pribl. 50 metrov nazaj za opozorilo za
spremembo voznega pasu (B) na
vzporednih voznih pasovih. Območja se začnejo pri vsakem zunanjem
ogledalu. Višina območja je pribl.
med 0,5 metra in 2 metra od tal.
