2019 OPEL INSIGNIA BREAK Uporabniški priročnik

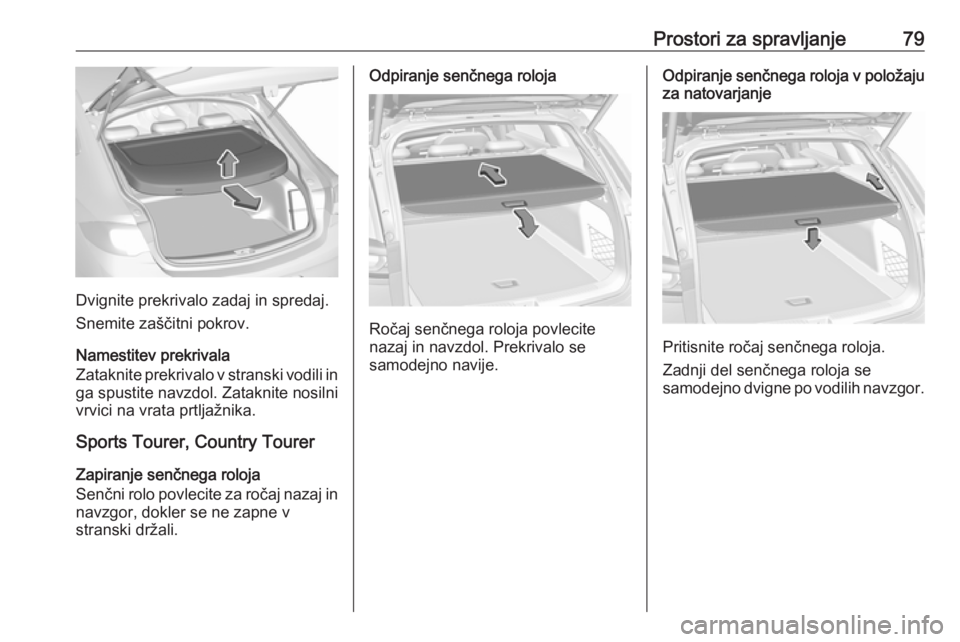

Prostori za spravljanje79
Dvignite prekrivalo zadaj in spredaj.
Snemite zaščitni pokrov.
Namestitev prekrivala
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Sports Tourer, Country Tourer
Zapiranje senčnega roloja
Senčni rolo povlecite za ročaj nazaj in navzgor, dokler se ne zapne v
stranski držali.
Odpiranje senčnega roloja
Ročaj senčnega roloja povlecite
nazaj in navzdol. Prekrivalo se
samodejno navije.
Odpiranje senčnega roloja v položaju
za natovarjanje
Pritisnite ročaj senčnega roloja.
Zadnji del senčnega roloja se
samodejno dvigne po vodilih navzgor.

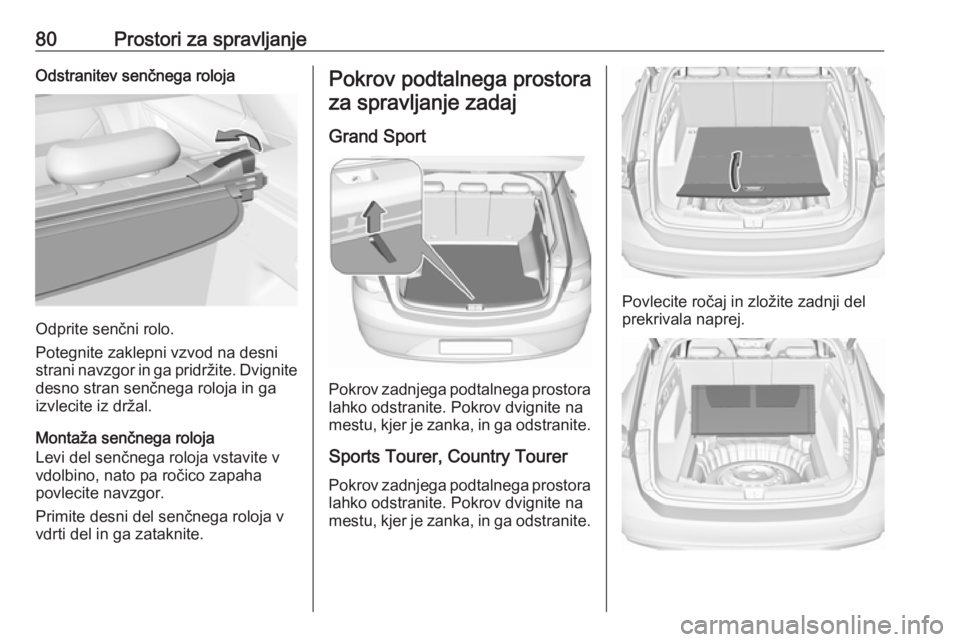

80Prostori za spravljanjeOdstranitev senčnega roloja
Odprite senčni rolo.
Potegnite zaklepni vzvod na desni
strani navzgor in ga pridržite. Dvignite
desno stran senčnega roloja in ga
izvlecite iz držal.
Montaža senčnega roloja
Levi del senčnega roloja vstavite v vdolbino, nato pa ročico zapaha
povlecite navzgor.
Primite desni del senčnega roloja v
vdrti del in ga zataknite.
Pokrov podtalnega prostora
za spravljanje zadaj
Grand Sport
Pokrov zadnjega podtalnega prostora lahko odstranite. Pokrov dvignite na
mestu, kjer je zanka, in ga odstranite.
Sports Tourer, Country Tourer Pokrov zadnjega podtalnega prostora
lahko odstranite. Pokrov dvignite na
mestu, kjer je zanka, in ga odstranite.
Povlecite ročaj in zložite zadnji del
prekrivala naprej.

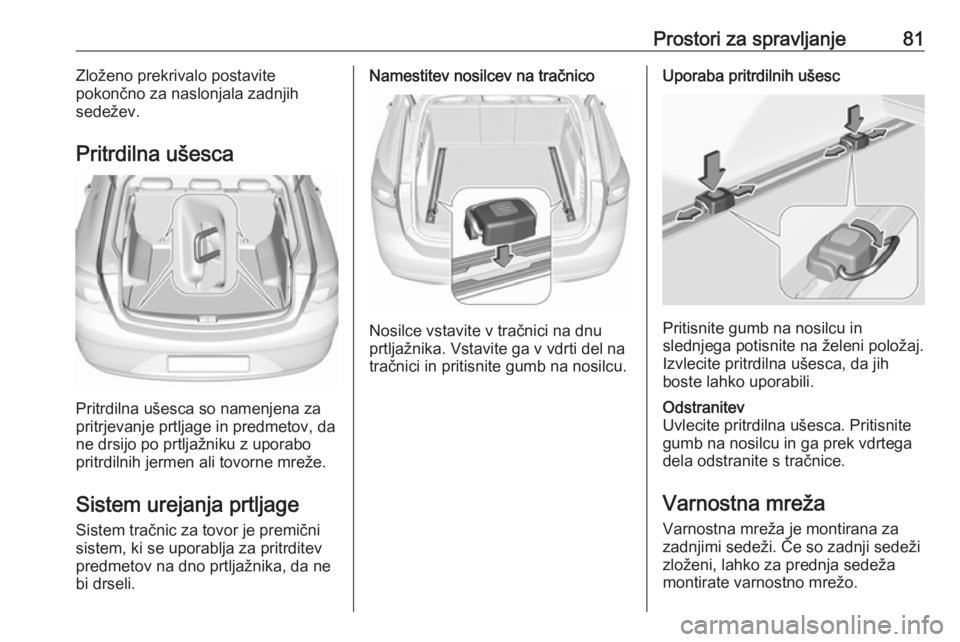

Prostori za spravljanje81Zloženo prekrivalo postavite
pokončno za naslonjala zadnjih
sedežev.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Sistem urejanja prtljage
Sistem tračnic za tovor je premični
sistem, ki se uporablja za pritrditev predmetov na dno prtljažnika, da ne
bi drseli.
Namestitev nosilcev na tračnico
Nosilce vstavite v tračnici na dnu
prtljažnika. Vstavite ga v vdrti del na
tračnici in pritisnite gumb na nosilcu.
Uporaba pritrdilnih ušesc
Pritisnite gumb na nosilcu in
slednjega potisnite na želeni položaj.
Izvlecite pritrdilna ušesca, da jih
boste lahko uporabili.
Odstranitev
Uvlecite pritrdilna ušesca. Pritisnite
gumb na nosilcu in ga prek vdrtega
dela odstranite s tračnice.
Varnostna mreža
Varnostna mreža je montirana za
zadnjimi sedeži. Če so zadnji sedeži
zloženi, lahko za prednja sedeža
montirate varnostno mrežo.

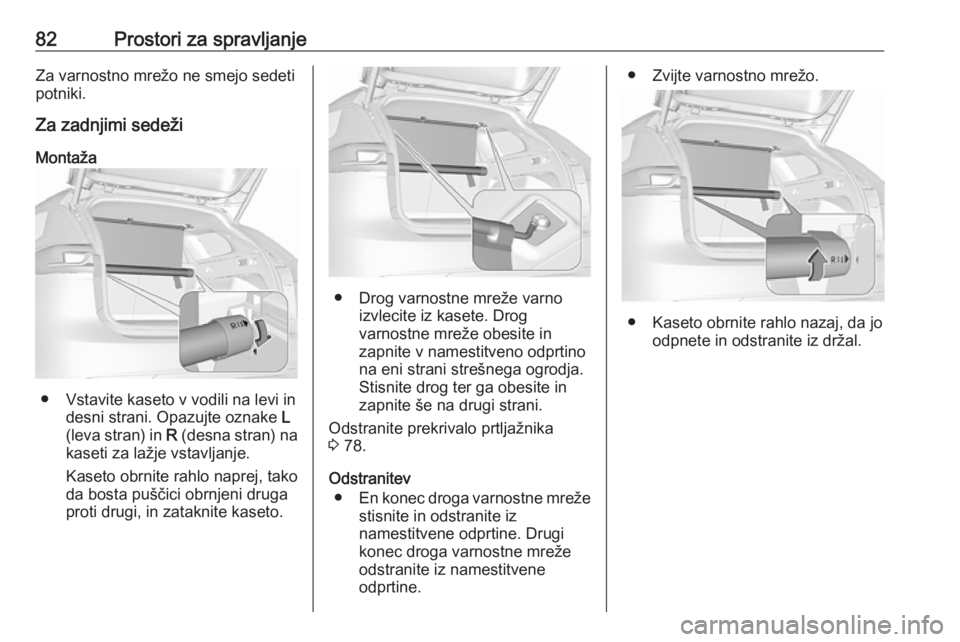

82Prostori za spravljanjeZa varnostno mrežo ne smejo sedeti
potniki.
Za zadnjimi sedeži
Montaža
● Vstavite kaseto v vodili na levi in desni strani. Opazujte oznake L
(leva stran) in R (desna stran) na
kaseti za lažje vstavljanje.
Kaseto obrnite rahlo naprej, tako
da bosta puščici obrnjeni druga
proti drugi, in zataknite kaseto.
● Drog varnostne mreže varno izvlecite iz kasete. Drog
varnostne mreže obesite in
zapnite v namestitveno odprtino
na eni strani strešnega ogrodja.
Stisnite drog ter ga obesite in
zapnite še na drugi strani.
Odstranite prekrivalo prtljažnika
3 78.
Odstranitev ● En konec droga varnostne mreže
stisnite in odstranite iz
namestitvene odprtine. Drugi
konec droga varnostne mreže
odstranite iz namestitvene
odprtine.
● Zvijte varnostno mrežo.
● Kaseto obrnite rahlo nazaj, da jo odpnete in odstranite iz držal.

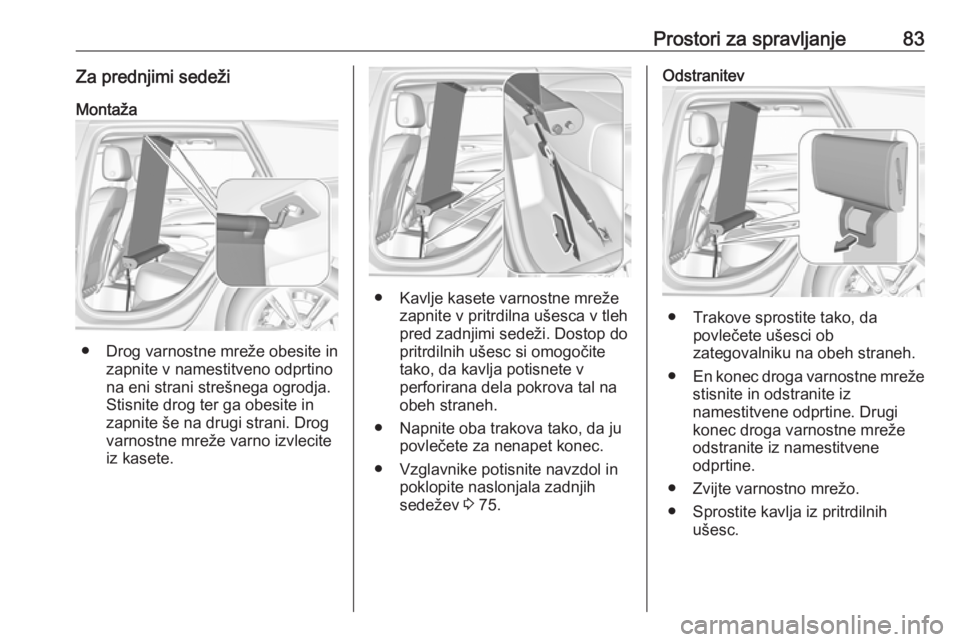

Prostori za spravljanje83Za prednjimi sedežiMontaža
● Drog varnostne mreže obesite in zapnite v namestitveno odprtino
na eni strani strešnega ogrodja.
Stisnite drog ter ga obesite in
zapnite še na drugi strani. Drog
varnostne mreže varno izvlecite iz kasete.
● Kavlje kasete varnostne mreže zapnite v pritrdilna ušesca v tleh
pred zadnjimi sedeži. Dostop do
pritrdilnih ušesc si omogočite
tako, da kavlja potisnete v
perforirana dela pokrova tal na
obeh straneh.
● Napnite oba trakova tako, da ju povlečete za nenapet konec.
● Vzglavnike potisnite navzdol in poklopite naslonjala zadnjih
sedežev 3 75.
Odstranitev
● Trakove sprostite tako, da
povlečete ušesci ob
zategovalniku na obeh straneh.
● En konec droga varnostne mreže
stisnite in odstranite iz
namestitvene odprtine. Drugi
konec droga varnostne mreže
odstranite iz namestitvene
odprtine.
● Zvijte varnostno mrežo.
● Sprostite kavlja iz pritrdilnih ušesc.

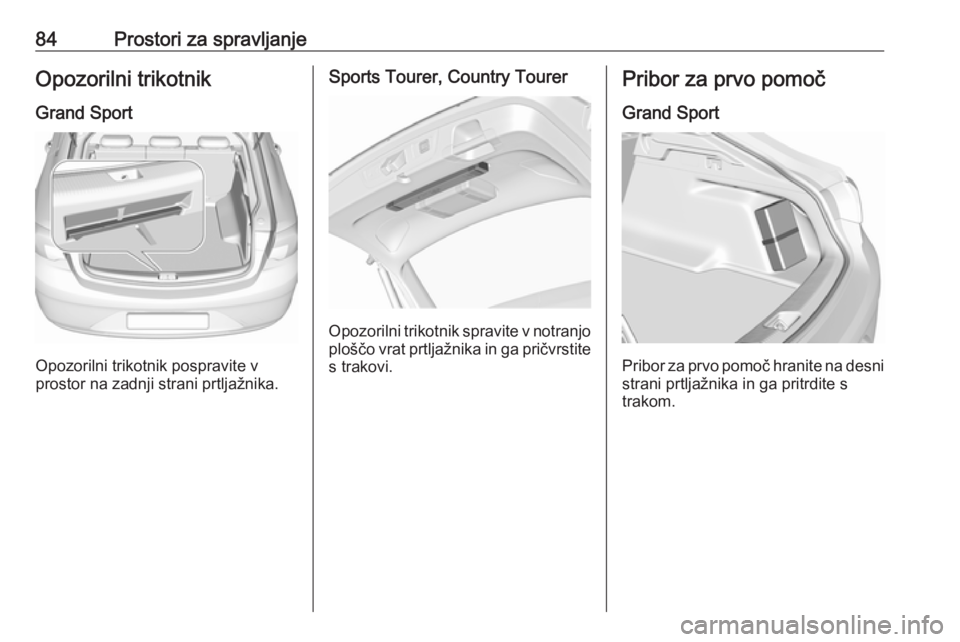

84Prostori za spravljanjeOpozorilni trikotnik
Grand Sport
Opozorilni trikotnik pospravite v
prostor na zadnji strani prtljažnika.
Sports Tourer, Country Tourer
Opozorilni trikotnik spravite v notranjo ploščo vrat prtljažnika in ga pričvrstite s trakovi.
Pribor za prvo pomoč
Grand Sport
Pribor za prvo pomoč hranite na desni
strani prtljažnika in ga pritrdite s
trakom.

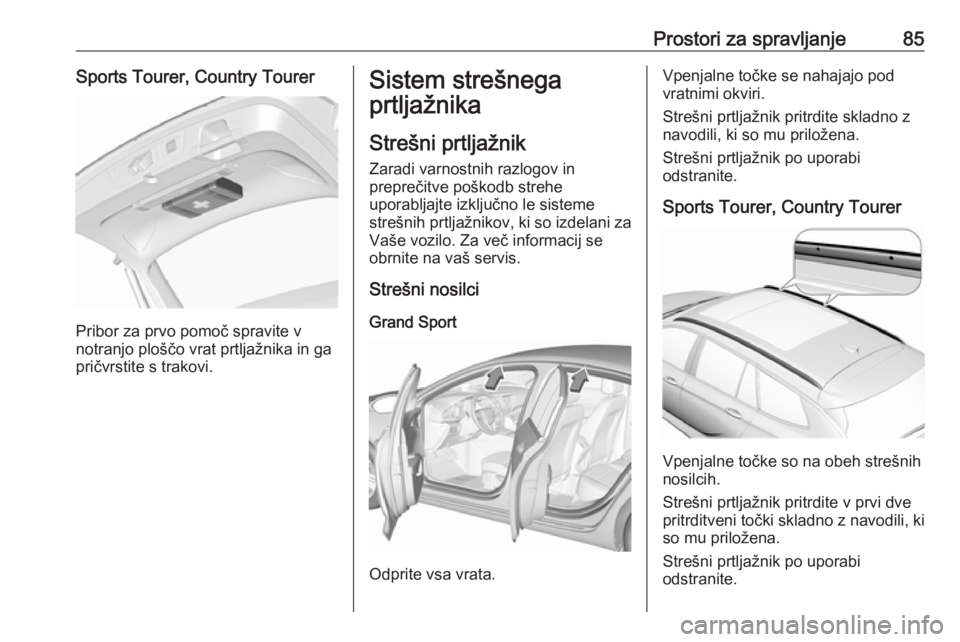

Prostori za spravljanje85Sports Tourer, Country Tourer
Pribor za prvo pomoč spravite v
notranjo ploščo vrat prtljažnika in ga pričvrstite s trakovi.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Strešni nosilci
Grand Sport
Odprite vsa vrata.
Vpenjalne točke se nahajajo pod
vratnimi okviri.
Strešni prtljažnik pritrdite skladno z
navodili, ki so mu priložena.
Strešni prtljažnik po uporabi
odstranite.
Sports Tourer, Country Tourer
Vpenjalne točke so na obeh strešnih
nosilcih.
Strešni prtljažnik pritrdite v prvi dve
pritrditveni točki skladno z navodili, ki
so mu priložena.
Strešni prtljažnik po uporabi
odstranite.

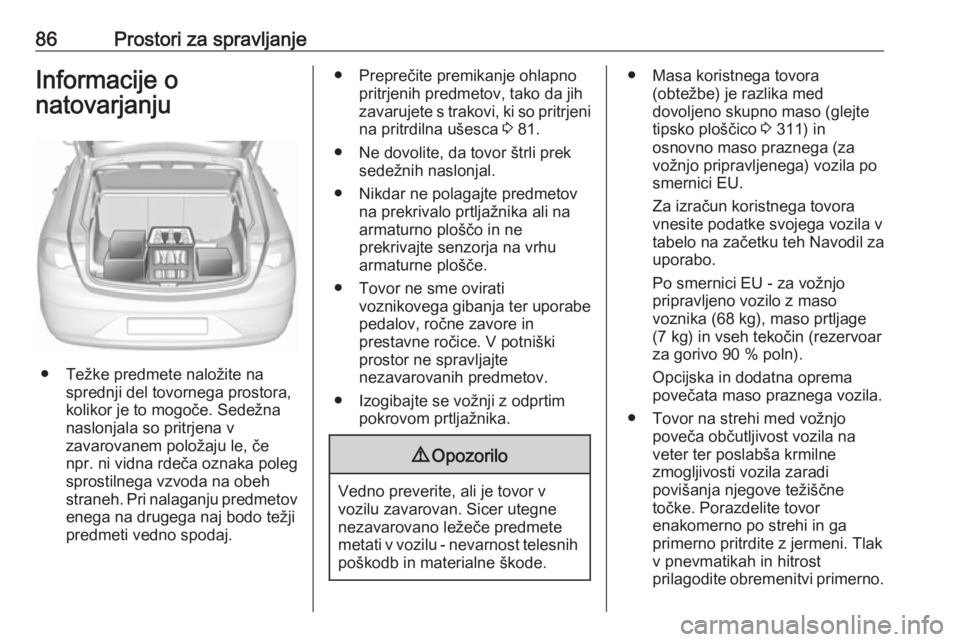

86Prostori za spravljanjeInformacije o
natovarjanju
● Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala so pritrjena v
zavarovanem položaju le, če
npr. ni vidna rdeča oznaka poleg
sprostilnega vzvoda na obeh
straneh. Pri nalaganju predmetov enega na drugega naj bodo težji
predmeti vedno spodaj.
● Preprečite premikanje ohlapno pritrjenih predmetov, tako da jih
zavarujete s trakovi, ki so pritrjeni
na pritrdilna ušesca 3 81.
● Ne dovolite, da tovor štrli prek sedežnih naslonjal.
● Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne
prekrivajte senzorja na vrhu
armaturne plošče.
● Tovor ne sme ovirati voznikovega gibanja ter uporabe
pedalov, ročne zavore in
prestavne ročice. V potniški
prostor ne spravljajte
nezavarovanih predmetov.
● Izogibajte se vožnji z odprtim pokrovom prtljažnika.9Opozorilo
Vedno preverite, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih poškodb in materialne škode.
● Masa koristnega tovora (obtežbe) je razlika med
dovoljeno skupno maso (glejte
tipsko ploščico 3 311) in
osnovno maso praznega (za
vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora
vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso
voznika (68 kg), maso prtljage
(7 kg) in vseh tekočin (rezervoar
za gorivo 90 % poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
● Tovor na strehi med vožnjo poveča občutljivost vozila na
veter ter poslabša krmilne
zmogljivosti vozila zaradi
povišanja njegove težiščne
točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak
v pnevmatikah in hitrost
prilagodite obremenitvi primerno.
